3PC बॉल वाल्व्ह

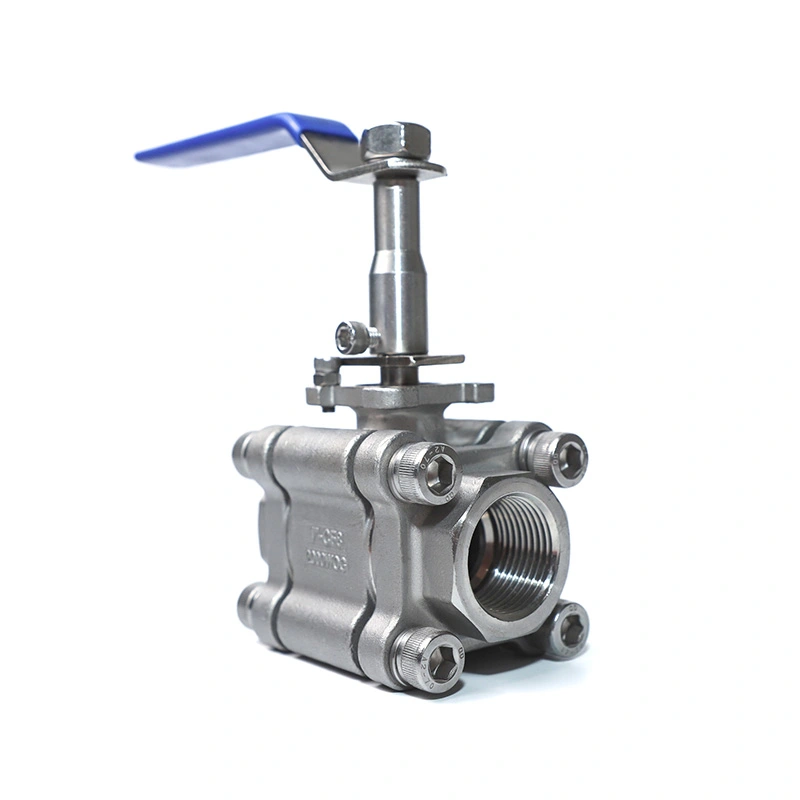

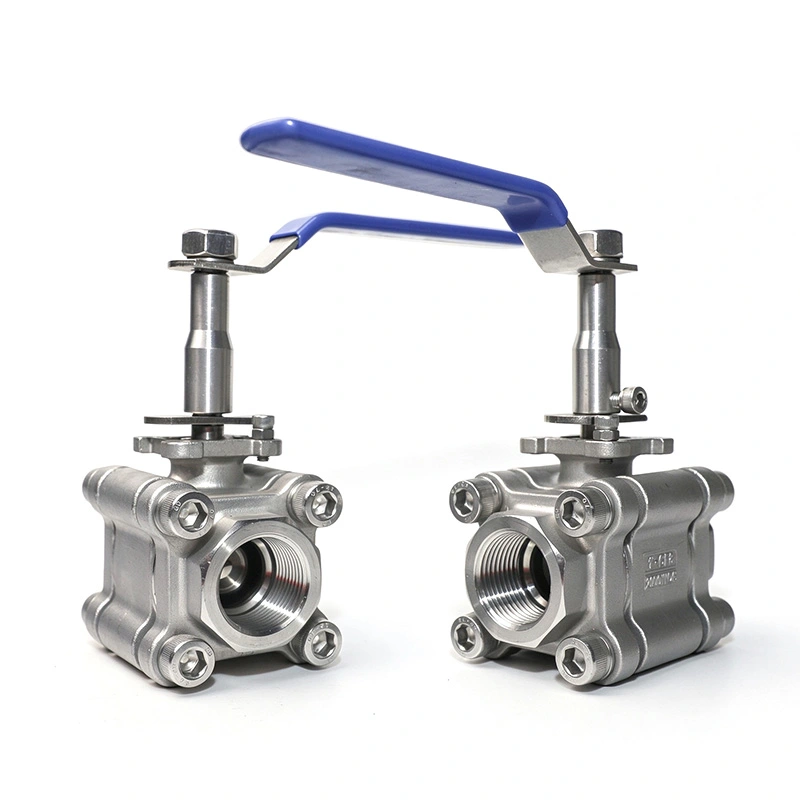

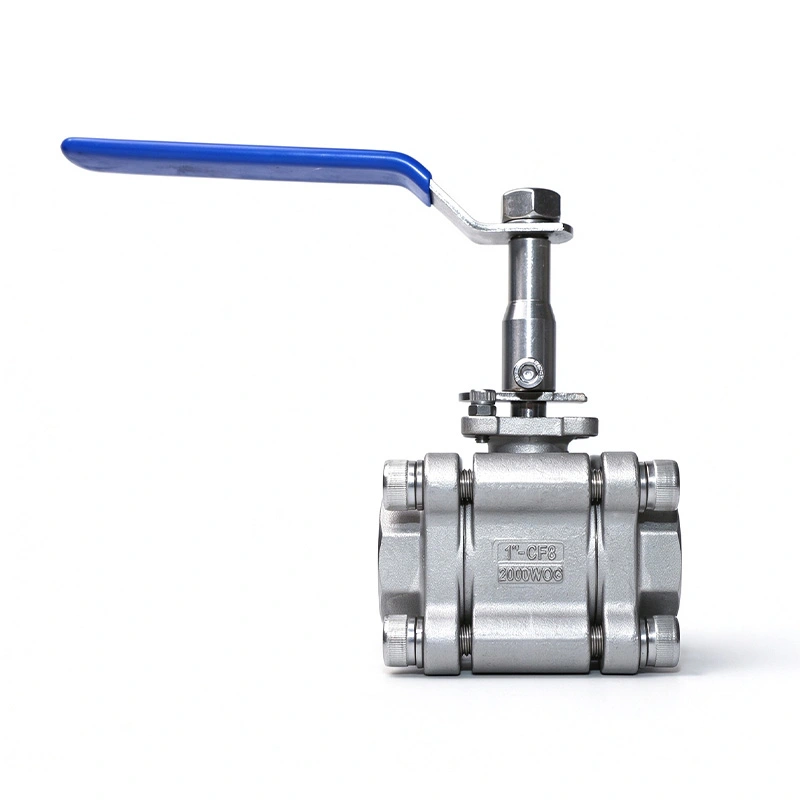

3PC स्टेनलेस स्टील बॉल व्हॉल्व्ह 2000WOG विस्तारित स्टेम
Shangtai 3PC स्टेनलेस स्टील बॉल व्हॉल्व्ह 2000WOG विस्तारित स्टेम इन्सुलेटेड पाइपलाइन, दफन केलेल्या इंस्टॉलेशन्स आणि विस्तारित स्टेम आवश्यक असलेल्या इतर अनुप्रयोगांसाठी डिझाइन केलेले आहे. 2000WOG रेटिंग उच्च-दाब द्रव नियंत्रणासाठी योग्य आहे. त्याचे तीन-तुकडा बांधकाम तपासणी आणि सील बदलण्यासाठी सुलभपणे वेगळे करण्यास अनुमती देते. सामग्री चाचणी अहवाल उपलब्ध आहेत, ज्यामध्ये दबाव- आणि तापमान-प्रतिरोधक घटक ऑपरेटिंग परिस्थितीनुसार प्रदान केले जातात.
3PC स्टेनलेस स्टील बॉल व्हॉल्व्ह 2000WOG विस्तारित स्टेम इन्सुलेटेड पाइपलाइन, दफन केलेल्या स्थापनेसाठी डिझाइन केलेले आहे इतर ऍप्लिकेशन्स जेथे वाल्व ऑपरेटिंग पॉइंट वाढवणे आवश्यक आहे. वाल्वमध्ये 316 स्टेनलेस स्टील आहे बॉडी, बॉल आणि स्टेम, तीन-तुकड्यांचे बांधकाम आणि NPT किंवा BSP थ्रेडेड कनेक्शन. विस्तारित स्टेम परवानगी देते पाइपलाइनच्या इन्सुलेटेड किंवा पुरलेल्या भागापासून दूर चालवले जाणारे वाल्व.
मुख्य परिमाणे
| आकार | 1/4 इंच - 6 इंच |
| दबाव वर्ग | CL800 |
| धागा मानक | एनपीटी, बसपा |
| कमाल दबाव | 1975PSI |
| डिझाइन आणि उत्पादन मानके | ISO 17292/API608 |
| चाचणी आणि तपासणी | API598 |
| दाब-तापमान रेटिंग | ASME B16.34 |
| तापमान श्रेणी | -25℃~150℃ |
| शरीर साहित्य | ASTM A351 CF8M（316） |
| बॉल साहित्य | ASTM A182 F316 |
| स्टेम साहित्य | ASTM A182 F316 |
| आसन साहित्य | RPTFE(PTFE+15%fv) |
| पर्याय | इतर साहित्य विनंतीनुसार उपलब्ध आहेत. |

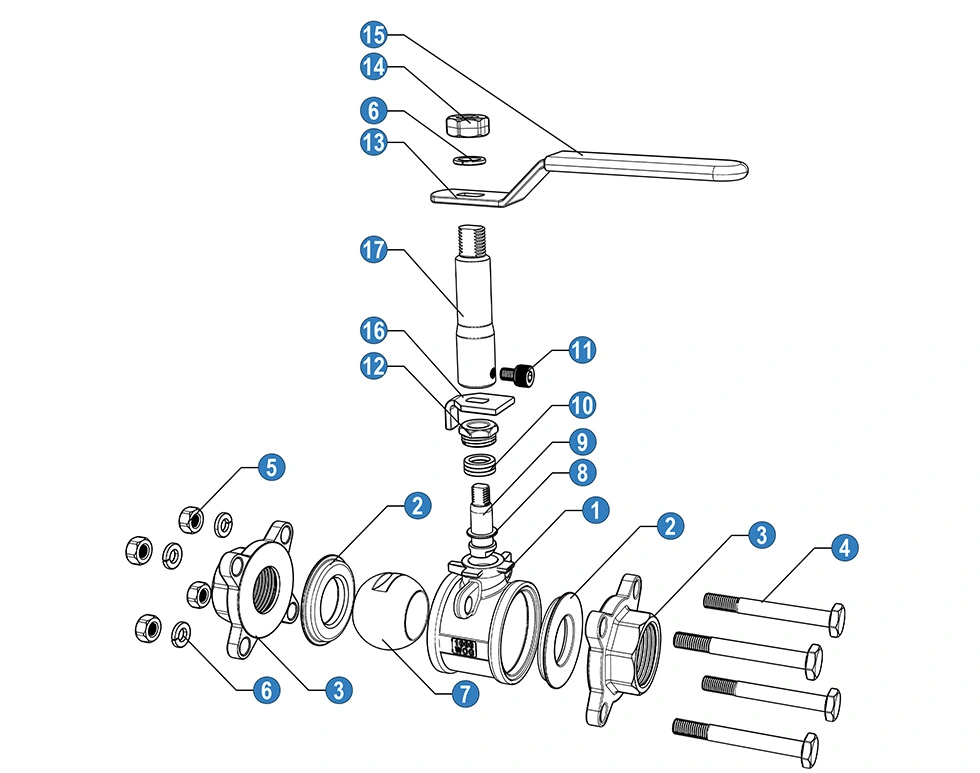

| नाही | नाव | साहित्य(*N/B) - | साहित्य(*N/B) - |
| 1 | शरीर | SS 316 | SS 304 |
| 2 | बॉल सीट | PTFE | PTFE |
| 3 | टोपी | SS 316 | SS 304 |
| 4 | बोल्ट | SS 304 | SS 304 |
| 5 | नट | SS 304 | SS 304 |
| 6 | स्प्रिंग वॉशर | SS 304 | SS 304 |
| 7 | चेंडू | SS 316 | SS 304 |
| 8 | घर्षण रिंग | PTFE | PTFE |
| 9 | स्टेम | SS 316 | SS 304 |
| 10 | स्टेम पॅकिंग | PTFE | PTFE |
| 11 | बोल्ट | SS 304 | SS 304 |
| 12 | ग्रंथी | SS 316 | SS 304 |
| 13 | हाताळा | एस.एस | एस.एस |
| 14 | नट | SS 304 | SS 304 |
| 15 | स्लीव्ह हाताळा | पीव्हीसी | पीव्हीसी |
| 16 | लॉक प्लेट | SS 304 | SS 304 |
| 17 | विस्तारित वाल्व स्टेम | SS 316 | SS 304 |

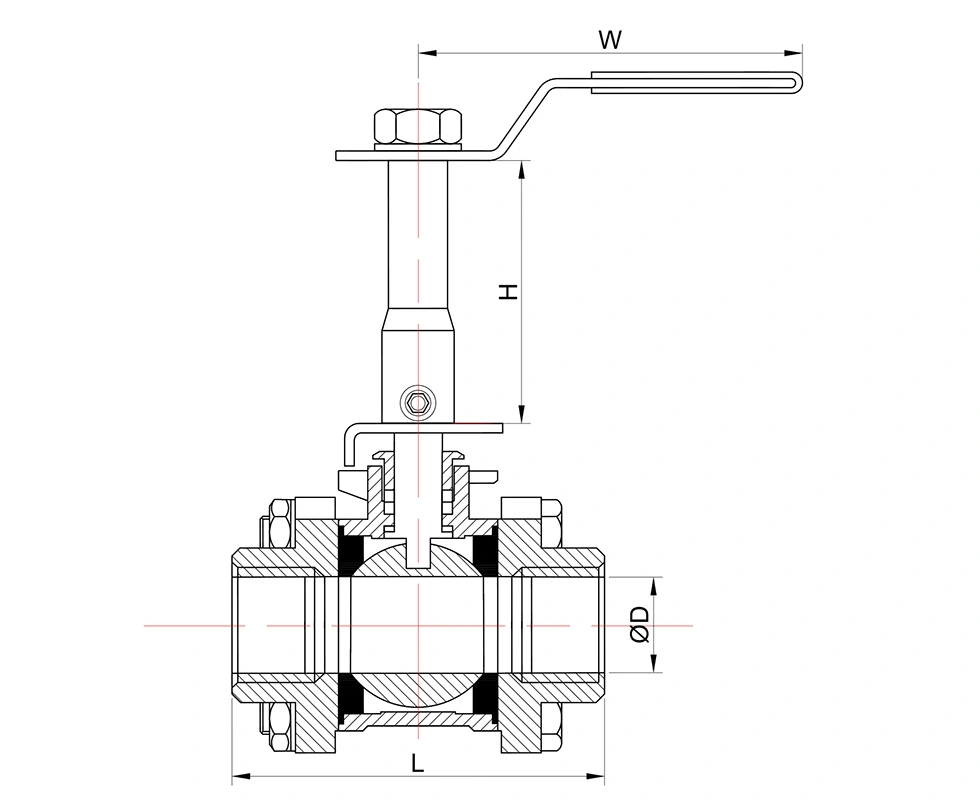

सामान्य परिमाणे:
| SIZE | १/२" | ३/४" | 1" | 1 1/4" | 1 १/२" | 2" |
| d | 15 | 20 | 25 | 32 | 38 | 49 |
| L | 75 | 85 | 92 | 106 | 122 | 140 |
| H | / | / | / | / | / | / |
| E | 110 | 110 | 155 | 155 | 175 | 175 |
| ISO5211 | F03 | F03 | F04 | F04 | F05 | F05 |
प्रमुख वैशिष्ट्ये
1. इन्सुलेटेड आणि दफन केलेल्या पाइपलाइनसाठी विस्तारित स्टेम
विस्तारित स्टेम ऑपरेटिंग पॉइंट पाइपलाइन कनेक्शन क्षेत्राच्या वर किंवा दूर ठेवतो. हे कॉन्फिगरेशन आहे उपयुक्त जेथे पाईप इन्सुलेशन, भूमिगत स्थापना किंवा मर्यादित प्रवेश एक मानक स्टेम ऑपरेट करणे कठीण करते. दाब सेवेसाठी स्टेम अँटी-ब्लोआउट रचना देखील वापरते.
2. 316 स्टेनलेस स्टील बांधकाम
शरीर ASTM A351 CF8M स्टेनलेस स्टीलपासून बनविलेले आहे, तर चेंडू आणि स्टेम ASTM A182 F316 वापरतात. हे साहित्य सुसंगत पाणी, तेल, वायू आणि औद्योगिक द्रव वापरासाठी गंज प्रतिकार प्रदान करते. RPTFE सीट आहे सूचीबद्ध तापमान श्रेणी आणि सेवा परिस्थितीसाठी निर्दिष्ट.
3. तीन-तुकडा शरीर
थ्री-पीस बॉडी तपासणी आणि देखरेखीसाठी अंतर्गत घटकांमध्ये प्रवेश करण्यास अनुमती देते. झडप असू शकते जेव्हा सीट, सील किंवा इतर अंतर्गत भाग तपासणे किंवा बदलणे आवश्यक असते तेव्हा वेगळे केले जाते, जे यासाठी उपयुक्त आहे स्थापित पाइपलाइन प्रणालीची देखभाल.
4. 2000WOG प्रेशर रेटिंग
3PC स्टेनलेस स्टील बॉल व्हॉल्व्ह 2000WOG विस्तारित स्टेम उच्च-दाब ऑन-ऑफ फ्लुइड कंट्रोलसाठी निर्दिष्ट केले आहे, उत्पादन डेटामध्ये सूचीबद्ध केलेले 1975 PSI चे कमाल दाब. लागू कामाच्या दबावाची पुष्टी केली पाहिजे वाल्व आकार, तापमान, मध्यम आणि संबंधित दाब-तापमान रेटिंगनुसार.
मानके आणि गुणवत्ता नियंत्रण
दाब-तापमान रेटिंग संदर्भित करून, वाल्व ISO 17292/API 608 आवश्यकतांनुसार तयार केले जाते ASME B16.34 आणि API 598 नुसार चाचणी आणि तपासणी. उत्पादन तपासणीमध्ये येणारी सामग्री समाविष्ट आहे तपासणी, दाब चाचणी, सीलिंग चाचण्या आणि पूर्ण झडप तपासणी.
लागू व्हॉल्व्ह कॉन्फिगरेशनसाठी ISO 9001 आणि CE दस्तऐवजीकरण उपलब्ध आहे. साहित्य चाचणी अहवाल देखील असू शकतात ऑर्डर आणि दस्तऐवजीकरण आवश्यकतांनुसार प्रदान.
अर्ज
3PC स्टेनलेस स्टील बॉल व्हॉल्व्ह 2000WOG एक्स्टेंडेड स्टेम पाइपलाइन सिस्टममध्ये वापरले जाऊ शकते जेथे विस्तारित वाल्व इन्सुलेटेड प्रोसेस लाइन्स, बुरीड पाइपलाइन्स, वॉटर ट्रीटमेंट, ऑइल आणि गॅस सिस्टम्ससह ऑपरेशन आवश्यक आहे, रासायनिक प्रक्रिया आणि सामान्य औद्योगिक द्रव नियंत्रण.
निवड करण्यापूर्वी, पाइपलाइन माध्यम, ऑपरेटिंग दाब, तापमान, कनेक्शन मानक आणि उपलब्ध तपासा प्रतिष्ठापन जागा. शरीर, बॉल, स्टेम आणि सीटसाठी सामग्रीची सुसंगतता देखील पुष्टी केली पाहिजे.
वारंवार विचारले जाणारे प्रश्न
1. विस्तारित स्टेम कशासाठी वापरला जातो?
विस्तारित स्टेमचा वापर इन्सुलेटेड पाइपलाइन, दफन केलेल्या स्थापनेसाठी आणि इतर ठिकाणी केला जातो जेथे वाल्व ऑपरेटिंग पॉइंट पाइपलाइन कनेक्शनपासून दूर स्थित करणे आवश्यक आहे. हे वाल्वशिवाय प्रवेश प्रदान करते सभोवतालचे इन्सुलेशन काढून टाकणे किंवा पुरलेला पाइपलाइन विभाग उघड करणे.
2. वाल्वसाठी कोणती सामग्री वापरली जाते?
शरीर ASTM A351 CF8M (316) आहे, तर चेंडू आणि स्टेम ASTM A182 F316 आहेत. मानक आसन RPTFE आहे (PTFE+15%fv). आवश्यक सेवा अटींनुसार इतर साहित्य उपलब्ध आहे.
3. वाल्व कोणत्या दबाव आणि तापमान श्रेणीला समर्थन देते?
उत्पादन डेटा 1975 PSI चा कमाल दाब आणि -25℃ ते 150℃ तापमान श्रेणी सूचीबद्ध करतो. वास्तविक स्वीकार्य दाब वाल्व आकार, तापमान, मध्यम आणि लागू दबाव-तापमान रेटिंगवर अवलंबून असतो.
4. कोणते थ्रेड कनेक्शन उपलब्ध आहेत?
मानक थ्रेड कनेक्शन NPT आणि BSP आहेत. इतर कनेक्शन आवश्यकता त्यानुसार चर्चा केली जाऊ शकते पाइपलाइन तपशील.
5. साहित्य आणि सीलिंग घटक सानुकूलित केले जाऊ शकतात?
होय. इतर बॉडी, बॉल, स्टेम, सीट आणि सीलिंग साहित्य ऑपरेटिंग माध्यम, दाबानुसार पुरवले जाऊ शकते आणि तापमान आवश्यकता.
6. कोणती कागदपत्रे उपलब्ध आहेत?
लागू उत्पादन दस्तऐवजीकरणामध्ये सामग्री चाचणी अहवाल, तपासणी रेकॉर्ड आणि ISO 9001 किंवा CE समाविष्ट असू शकतात संबंधित वाल्व कॉन्फिगरेशनसाठी दस्तऐवजीकरण.
7. निर्यातीसाठी वाल्व कसे पॅकेज केले जाते?
निर्यात शिपमेंटसाठी वाल्व्ह नालीदार कार्टन आणि प्लायवुड केसमध्ये पॅक केले जातात. पॅकेजिंग समायोजित केले जाऊ शकते वाल्व आकार, ऑर्डर प्रमाण आणि वाहतूक आवश्यकतांनुसार.
