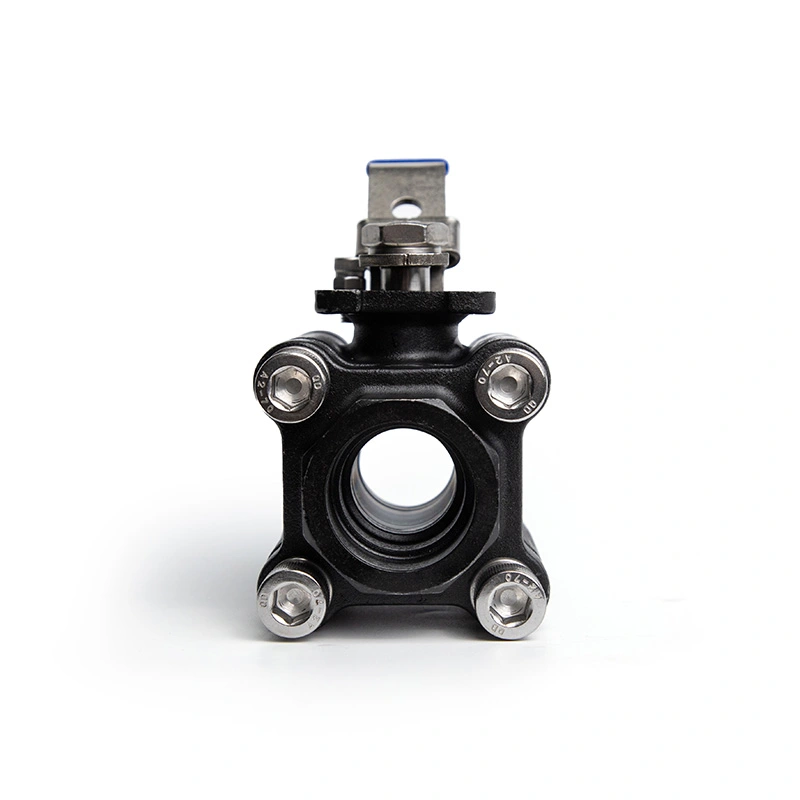

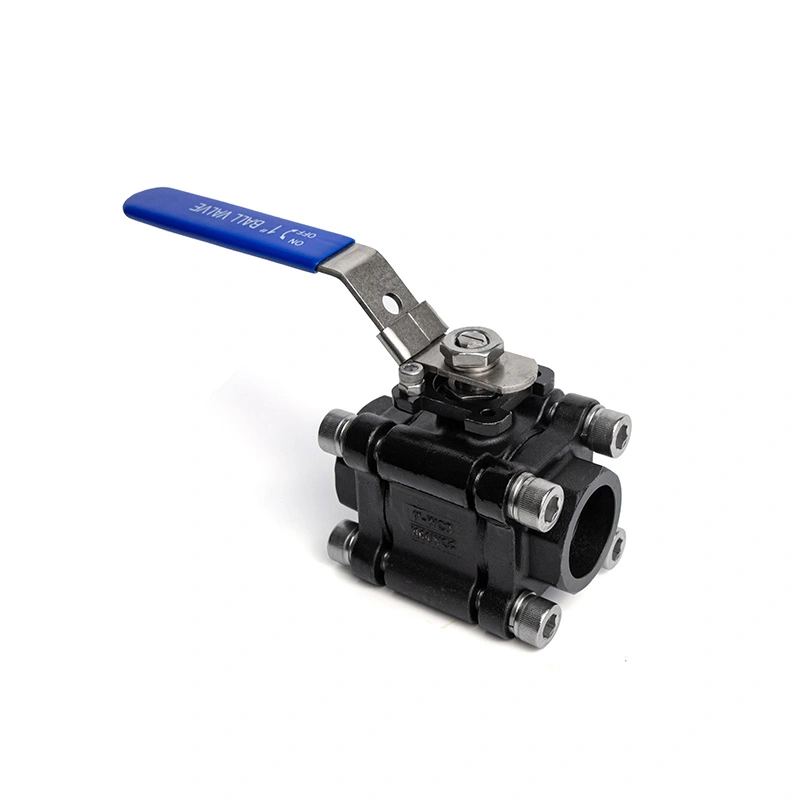

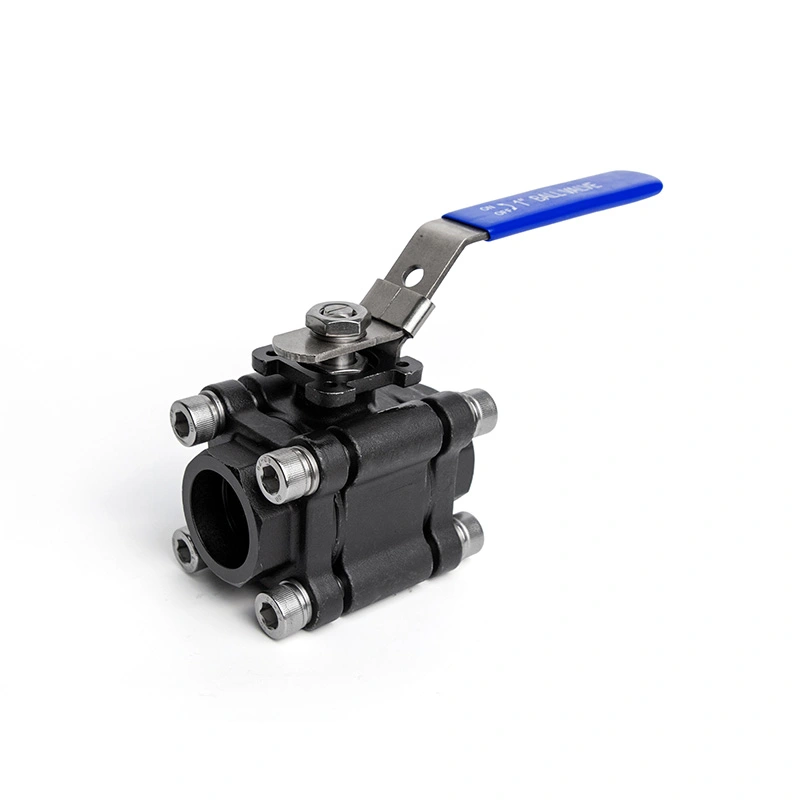

3PC कार्बन स्टील बॉल वाल्व 2000WOG

3PC कार्बन स्टील बॉल व्हॉल्व्ह 2000WOG एक तीन-पीस बॉल व्हॉल्व्ह आहे ज्यामध्ये इन्सुलेटेड पाइपलाइनसाठी विस्तारित स्टेम आहे, दफन केलेल्या इंस्टॉलेशन्स आणि ऍप्लिकेशन्स जेथे ऑपरेटिंग पॉइंट वाढवणे आवश्यक आहे. 2000WOG रेटिंग आणि थ्री-पीस बांधकाम ते उच्च-दाब ऑन-ऑफ द्रव नियंत्रणासाठी योग्य बनवते. साठी झडप disassembled जाऊ शकते तपासणी आणि जागा किंवा सील बदलणे.

मुख्य परिमाणे

N: ANSI B 2.1 NPT नुसार थ्रेड संपतो
B: BS21 BSP नुसार धागा संपतो

प्रमुख वैशिष्ट्ये

1. विशेष स्थापना अटींसाठी विस्तारित स्टेम

पाइपलाइन इन्सुलेटेड, पुरलेली किंवा स्थापित केल्यावर विस्तारित स्टेम वाल्व ऑपरेटिंग पॉईंटमध्ये प्रवेश प्रदान करते मर्यादित प्रवेश असलेल्या ठिकाणी. अँटी-ब्लोआउट स्टेम रचना जेव्हा वाल्व बॉडीच्या आत स्टेम टिकवून ठेवण्यास मदत करते वाल्व दबावाखाली आहे.

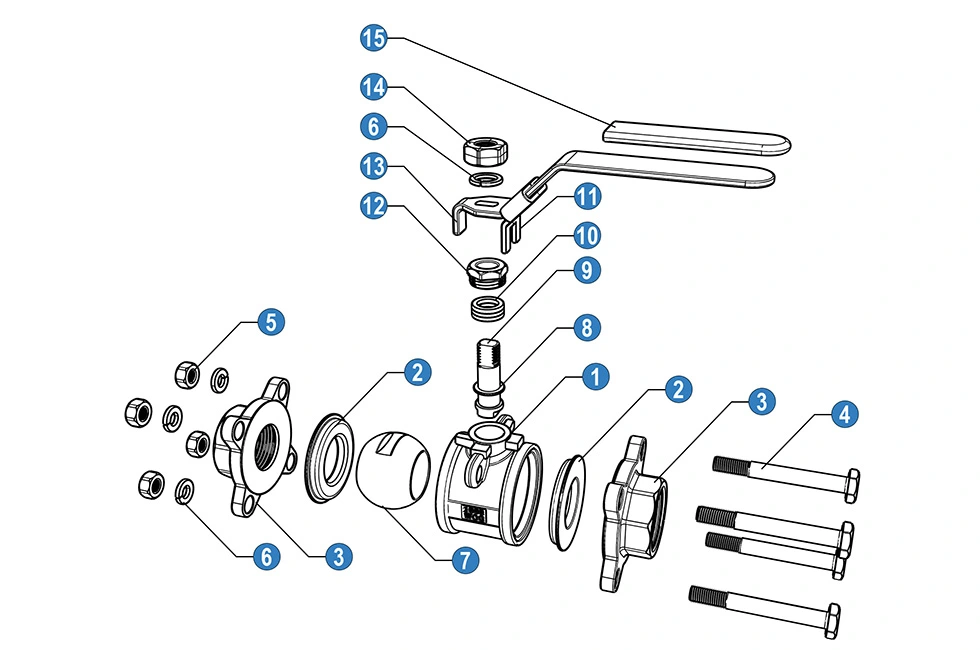

2. तीन-तुकडा बांधकाम

थ्री-पीस बॉडी वाल्व्हला तपासणी आणि देखरेखीसाठी उघडण्याची परवानगी देते. जागा, सील आणि इतर अंतर्गत जेव्हा आवश्यक असेल तेव्हा घटक बदलण्यासाठी प्रवेश केला जाऊ शकतो. हे बांधकाम औद्योगिक पाइपलाइनसाठी व्यावहारिक आहे प्रणाली जेथे नियतकालिक देखभाल आवश्यक आहे.

3. 1975PSI कमाल दाब

द3PC कार्बन स्टील बॉल वाल्व 2000WOGकमाल दबाव 1975PSI सह सूचीबद्ध आहे. द लागू कामाचा दाब वाल्व आकार, तापमान, मध्यम आणि दाब-तापमान रेटिंगवर अवलंबून असतो. द 2000WOG पदनाम लागू रेटिंग अटींनुसार पाणी, तेल आणि वायू सेवेचा संदर्भ देते.

4. NPT आणि BSP कनेक्शन

वाल्व NPT आणि BSP थ्रेडेड कनेक्शनसह उपलब्ध आहे. कनेक्शनची निवड पाइपलाइनशी जुळली पाहिजे मानक आणि स्थापना आवश्यकता.

साहित्य आणि मानके

पुरवलेले कॉन्फिगरेशन व्हॉल्व्ह बॉडीसाठी ASTM A351 316, बॉल आणि स्टेमसाठी ASTM A182 F316 आणि RPTFE वापरते. (PTFE+15%fv) सीटसाठी. आवश्यक सेवा अटींनुसार विनंती केल्यावर इतर साहित्य उपलब्ध आहे.

डिझाइन आणि उत्पादन ISO 17292/API 608 वर आधारित आहे. चाचणी आणि तपासणी API 598 चे अनुसरण करते, तर दबाव-तापमान रेटिंग ASME B16.34 वर संदर्भित आहेत. सूचीबद्ध तापमान श्रेणी -25 ℃ ते 150 ℃ आहे.

गुणवत्ता नियंत्रण

उत्पादन तपासणीमध्ये येणारी सामग्री पडताळणी, दाब चाचणी, सीलिंग चाचण्या आणि तयार झडप समाविष्ट आहेत तपासणी सामग्री चाचणी अहवाल आणि लागू उत्पादन दस्तऐवजीकरण वाल्व त्यानुसार प्रदान केले जाऊ शकते कॉन्फिगरेशन आणि ऑर्डर आवश्यकता.

ISO 9001 आणि CE दस्तऐवजीकरण लागू कॉन्फिगरेशनसाठी उपलब्ध आहे. साहित्य, आसन आणि सीलिंग घटक करू शकतात आवश्यक दाब, तापमान आणि माध्यमानुसार देखील निवडले जाऊ शकते.

अर्ज

3PC कार्बन स्टील बॉल व्हॉल्व्ह 2000WOG चा औद्योगिक पाइपिंगमध्ये उच्च-दाब ऑन-ऑफ सेवेसाठी विचार केला जाऊ शकतो. पाणी प्रक्रिया, तेल आणि वायू, रासायनिक प्रक्रिया, संकुचित हवा आणि सामान्य द्रव नियंत्रणासह प्रणाली. द विस्तारित स्टेम विशेषतः उपयुक्त आहे जेथे इन्सुलेशन किंवा स्थापनेची खोली मानक वाल्व स्टेमला कठीण करते प्रवेश

निवड करण्यापूर्वी, कार्यरत दाब, तापमान, मध्यम, वाल्व आकार, कनेक्शन प्रकार आणि उपलब्ध याची पुष्टी करा प्रतिष्ठापन जागा. शरीर, बॉल, स्टेम आणि सीटसाठी सामग्रीची अनुकूलता तपासली पाहिजे.

वारंवार विचारले जाणारे प्रश्न

1. 3PC कार्बन स्टील बॉल व्हॉल्व्ह 2000WOG चा कमाल कामाचा दबाव किती आहे?

उत्पादन डेटा 1975PSI चे कमाल दाब सूचीबद्ध करतो. वास्तविक स्वीकार्य कामकाजाच्या दबावाची पुष्टी केली पाहिजे वाल्व आकार, तापमान, मध्यम आणि लागू दाब-तापमान रेटिंगनुसार.

2. विस्तारित स्टेम कशासाठी वापरला जातो?

विस्तारित स्टेमचा वापर इन्सुलेटेड पाइपलाइन, पुरलेली स्थापना आणि वाल्व कार्यरत असलेल्या ठिकाणी केला जातो. बिंदू पाइपलाइन कनेक्शनपासून दूर स्थित करणे आवश्यक आहे.

3. कोणते थ्रेड कनेक्शन उपलब्ध आहेत?

NPT आणि BSP थ्रेडेड कनेक्शन उपलब्ध आहेत. कनेक्शन पाइपलाइन मानकानुसार निवडले पाहिजे आणि स्थापना आवश्यकता.

4. झडप साहित्य सानुकूलित केले जाऊ शकते?

होय. इतर शरीर, बॉल, स्टेम, सीट आणि सीलिंग साहित्य आवश्यक माध्यम, दाबानुसार पुरवले जाऊ शकते आणि तापमान.

5. कोणती कागदपत्रे दिली जाऊ शकतात?

सामग्री चाचणी अहवाल आणि लागू तपासणी किंवा उत्पादन दस्तऐवज वाल्व त्यानुसार प्रदान केले जाऊ शकते कॉन्फिगरेशन आणि ऑर्डर आवश्यकता. ISO 9001 आणि CE दस्तऐवजीकरण लागू कॉन्फिगरेशनसाठी उपलब्ध आहे.

6. निर्यातीसाठी वाल्व कसे पॅकेज केले जाते?

निर्यात शिपमेंटसाठी वाल्व्ह नालीदार कार्टन आणि प्लायवुड केसमध्ये पॅक केले जातात. पॅकेजिंग तपशील असू शकतात वाल्व आकार, प्रमाण आणि वाहतूक आवश्यकतांनुसार समायोजित.
