3PC बॉल वाल्व्ह
ॲक्ट्युएटरसाठी ISO 5211 बेससह 3PC बॉल व्हॉल्व्ह 2000WOG
ॲक्ट्युएटरसाठी ISO 5211 बेससह 3PC बॉल व्हॉल्व्ह 2000WOG मध्ये वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटरसाठी तीन-पीस बॉडी, अँटी-ब्लोआउट स्टेम आणि ISO 5211 माउंटिंग बेस आहे. 2000WOG कॉन्फिगरेशन निर्दिष्ट दाब आणि तापमान मर्यादेत पाणी, तेल आणि वायू सेवेसाठी उपलब्ध आहे. शांगताई चीनच्या वेन्झोऊ येथे व्हॉल्व्ह तयार करते, आवश्यक ऑपरेटिंग परिस्थितीनुसार साहित्य आणि घटक पर्याय उपलब्ध आहेत.

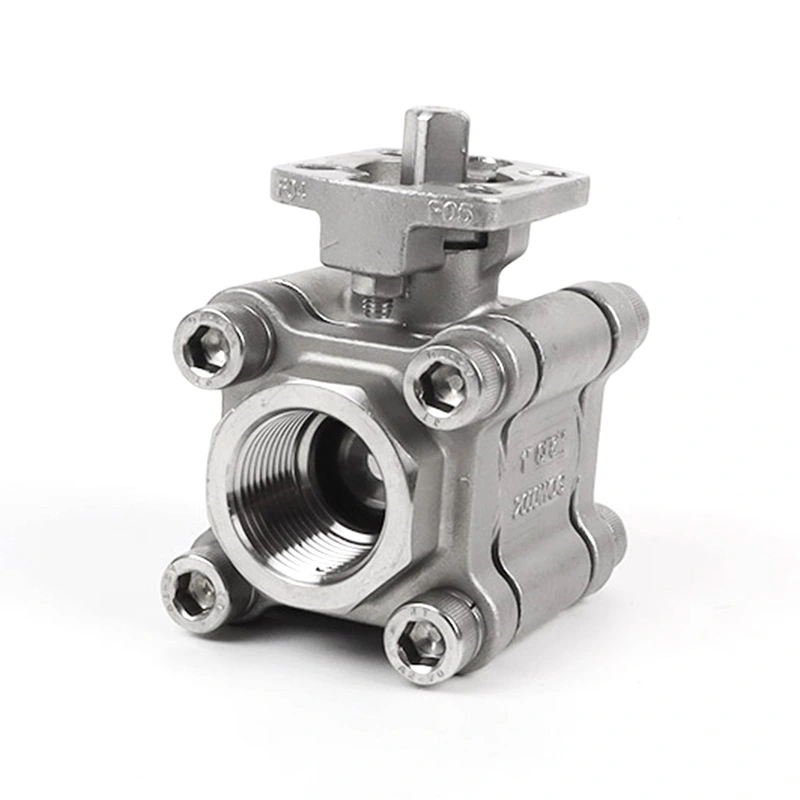

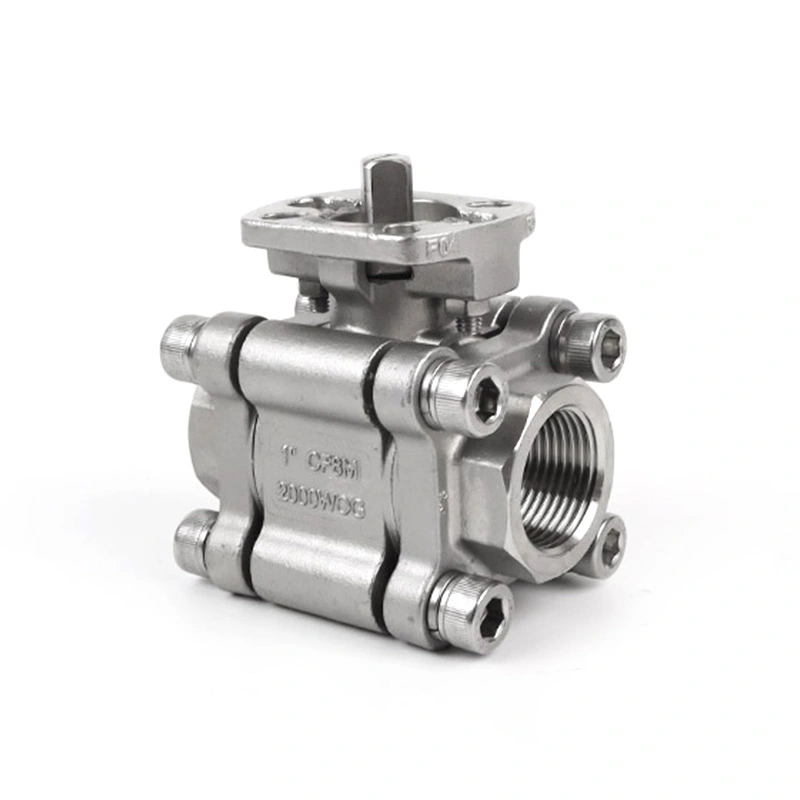

ॲक्ट्युएटरसाठी ISO 5211 बेससह Shangtai 3PC बॉल व्हॉल्व्ह 2000WOG हे मॅन्युअल किंवा ऑटोमेटेड ऑन-ऑफ सेवेसाठी डिझाइन केलेले तीन-पीस स्टेनलेस स्टील बॉल व्हॉल्व्ह आहे. ऍक्च्युएटर इन्स्टॉलेशनसाठी ISO 5211 माउंटिंग बेससह वाल्व 316 स्टेनलेस स्टील बॉडी, बॉल आणि स्टेम वापरतो. हे NPT आणि BSP थ्रेडेड कनेक्शनमध्ये उपलब्ध आहे आणि विविध औद्योगिक मीडिया आणि ऑपरेटिंग परिस्थितींसाठी कॉन्फिगर केले जाऊ शकते.
मुख्य परिमाणे
| आकार | 1/4 इंच - 6 इंच |
| दबाव वर्ग | CL800 |
| धागा मानक | एनपीटी, बसपा |
| कमाल दबाव | 1975PSI |
| डिझाइन आणि उत्पादन मानके | ISO 17292/API608 |
| चाचणी आणि तपासणी | API598 |
| दाब-तापमान रेटिंग | ASME B16.34 |
| तापमान श्रेणी | -25℃~150℃ |
| शरीर साहित्य | ASTM A351 CF8M（316） |
| बॉल साहित्य | ASTM A182 F316 |
| स्टेम साहित्य | ASTM A182 F316 |
| आसन साहित्य | RPTFE(PTFE+15%fv) |
| पर्याय | इतर साहित्य विनंतीनुसार उपलब्ध आहेत. |
| नाही | NAME | साहित्य |
| 1 | शरीर | CF8M |
| 2 | टोपी | CF8M |
| 3 | आसन | RPTFE |
| 4 | चेंडू | 316 |
| 5 | स्टेम | 316 |
| 6 | थ्रस्ट वॉशर | PTFE |
| 7 | ओ-रिंग | विटोन |
| 8 | पॅकिंग | PTFE |
| 9 | पॅकिंग ग्रंथी | 304 |
| 10 | भाग शोधत आहे | 304 |
| 11 | बोल्ट | 304 |
| 12 | नट | 304 |
| 13 | हाताळा | 201 |
| 14 | बोल्ट | 304 |
| 15 | नट | 304 |

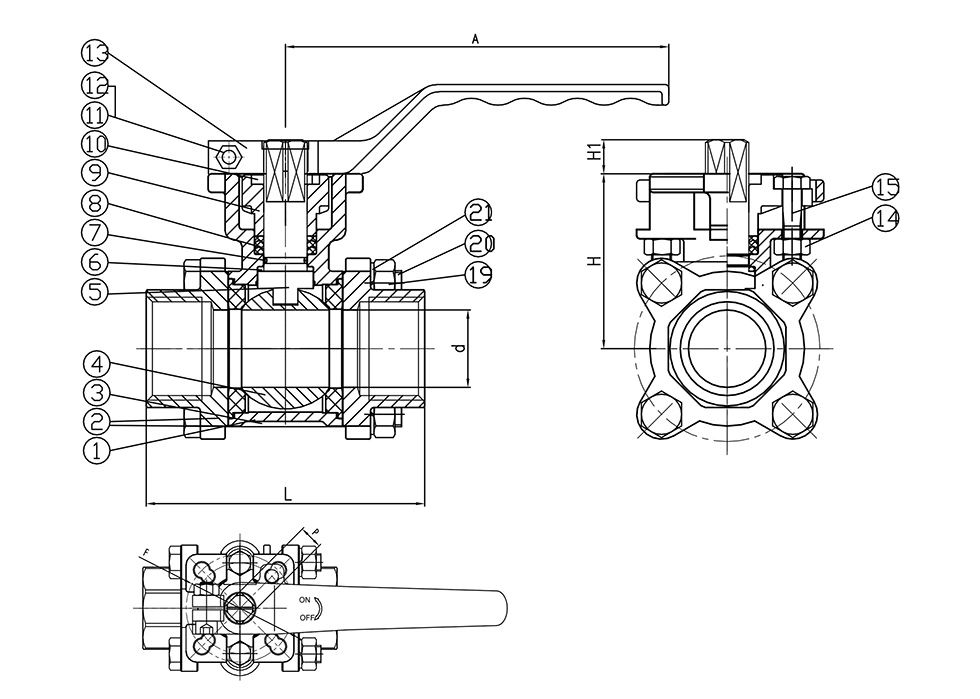

सामान्य परिमाणे:
| SIZE | डी.एन | Ø डी | L | H | H1 | A | E | F | P | वजन |
| १/२" | 15 | 15 | 75 | 50 | 10 | 176 | 42 | F03/04 | ९*९ | 0.904 |
| ३/४" | 20 | 20 | 86 | 55 | 10 | 176 | 42 | F03/04 | ९*९ | 1.171 |
| 1" | 25 | 25 | 92 | 57 | 12 | 203 | 42 | F03/04 | 11*11 | 1.775 |
| 11/4" | 32 | 32 | 106 | 65.5 | 12 | 203 | 50 | F04/05 | 11*11 | 2.708 |
| 11/2" | 40 | 38 | 122 | 78 | 15.5 | 256 | 68 | F05/07 | 14*14 | 4.294 |
| 2" | 50 | 49 | 140 | 88.5 | 15.5 | 256 | 68 | F05/07 | 14*14 | 6.767 |

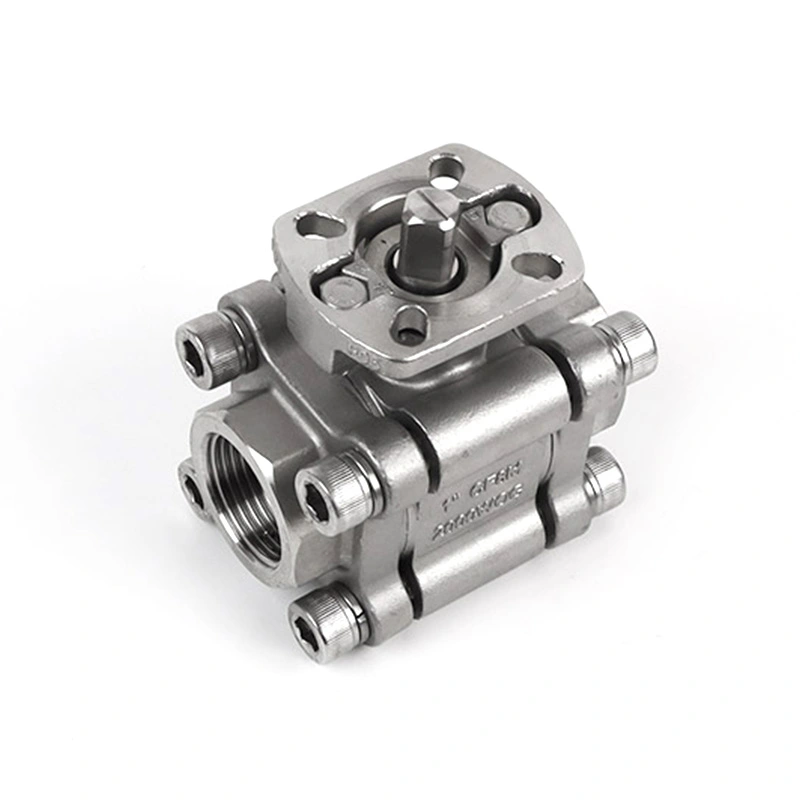

ॲक्ट्युएटर माउंटिंग
ॲक्ट्युएटरसाठी ISO 5211 बेससह 3PC बॉल व्हॉल्व्ह 2000WOG ॲक्ट्युएटर इंस्टॉलेशनसाठी ISO 5211 माउंटिंग बेससह कॉन्फिगर केले आहे. ऍक्च्युएटर सुसंगतता तपासताना F आणि P सह सामान्य परिमाण सारणीमध्ये दर्शविलेले माउंटिंग परिमाण वापरले जाऊ शकतात. आवश्यक ॲक्ट्युएटर वाल्व आकार, ऑपरेटिंग टॉर्क आणि सिस्टम आवश्यकतांनुसार निवडले पाहिजे.
तपासणी किंवा बदली आवश्यक असताना तीन-तुकडा शरीर अंतर्गत वाल्व घटकांमध्ये प्रवेश प्रदान करते. स्टेनलेस स्टीलचे बांधकाम आणि RPTFE सीट कॉन्फिगरेशन सुसंगत औद्योगिक मीडिया आणि ऑपरेटिंग परिस्थितीसाठी निवडले जाऊ शकते.
अर्ज
या झडपाचा वापर औद्योगिक पाइपिंग प्रणालींमध्ये पाणी प्रक्रिया, तेल आणि वायू सेवा, रासायनिक प्रक्रिया, संकुचित हवा, उपकरणे स्किड्स आणि सामान्य प्रक्रिया पाइपिंगसह ऑन-ऑफ द्रव नियंत्रणासाठी केला जाऊ शकतो. मीडिया सुसंगतता निवडण्यापूर्वी शरीर, आसन आणि सील सामग्रीवरून पुष्टी केली पाहिजे.
ऑटोमेटेड सिस्टीमसाठी, ॲक्ट्युएटरसाठी ISO 5211 बेससह 3PC बॉल व्हॉल्व्ह 2000WOG आवश्यक नियंत्रण पद्धती आणि ऑपरेटिंग टॉर्कनुसार योग्य वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटरसह जोडले जाऊ शकते.
वापरासाठी खबरदारी
1. स्थापनेपूर्वी वाल्व दाब आणि तापमान रेटिंग वास्तविक ऑपरेटिंग परिस्थितीसाठी योग्य असल्याची पुष्टी करा.
2. ॲक्ट्युएटर निवडण्यापूर्वी ॲक्ट्युएटर माउंटिंग डायमेंशन आणि इंटरफेस तपासा.
3. कार्यरत माध्यम आणि तापमानानुसार वाल्व सीट, सील आणि इतर ओले घटक निवडा.
4. वाल्व बॉडी, हँडल आणि थ्रेडेड कनेक्शनवर प्रभाव किंवा जास्त बाह्य शक्ती टाळा.
5. इन्स्टॉलेशन, ऍक्च्युएटर माउंटिंग आणि देखभाल लागू व्हॉल्व्ह आणि पाइपलाइन प्रक्रियेनुसार केली पाहिजे.
शिपिंग आणि पॅकेजिंग
निर्यात शिपमेंटसाठी वाल्व्ह नालीदार कार्टन आणि प्लायवुड केसमध्ये पॅक केले जातात. पॅकेजिंग तपशील वाल्व आकार, ऑर्डर प्रमाण आणि वाहतूक आवश्यकतांनुसार समायोजित केले जाऊ शकतात.
वारंवार विचारले जाणारे प्रश्न
1. ऍक्च्युएटरसाठी ISO 5211 बेससह 3PC बॉल व्हॉल्व्ह 2000WOG चा कमाल कामाचा दबाव किती आहे?
सूचीबद्ध कमाल दाब 1975 PSI आहे. वाल्व्ह आकार, तापमान, मध्यम आणि लागू दबाव-तापमान रेटिंगनुसार स्वीकार्य कामकाजाच्या दाबाची पुष्टी केली पाहिजे.
2. ISO 5211 बेसचा उद्देश काय आहे?
ISO 5211 बेस प्रमाणित ॲक्ट्युएटर माउंटिंग इंटरफेस प्रदान करतो. स्थापनेपूर्वी ॲक्ट्युएटर आकार आणि माउंटिंग परिमाणे वाल्वच्या F आणि P परिमाणांविरुद्ध तपासले पाहिजेत.
3. वाल्वसाठी कोणती सामग्री वापरली जाते?
मुख्य कॉन्फिगरेशनमध्ये शरीर आणि टोपीसाठी CF8M, बॉल आणि स्टेमसाठी 316, सीटसाठी RPTFE आणि इतर सूचीबद्ध घटकांसाठी PTFE, Viton आणि 304 स्टेनलेस स्टीलचा वापर केला जातो.
4. वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटरसह वाल्व वापरता येईल का?
होय. ॲक्ट्युएटर ऑपरेशनसाठी वाल्व कॉन्फिगर केले जाऊ शकते. वाल्व आकार, ऑपरेटिंग टॉर्क, माउंटिंग इंटरफेस आणि नियंत्रण आवश्यकतांनुसार ॲक्ट्युएटर निवडले पाहिजे.
5. कोणते कनेक्शन मानक उपलब्ध आहेत?
सूचीबद्ध कनेक्शन पर्याय NPT आणि BSP थ्रेडेड एंड्स आहेत. ऑर्डर देताना लागू कनेक्शनची पुष्टी केली पाहिजे.
6. इतर साहित्य पुरवले जाऊ शकते का?
होय. आवश्यक दाब, तापमान, मध्यम आणि घटक कॉन्फिगरेशनच्या अधीन राहून विनंती केल्यावर इतर साहित्य उपलब्ध आहेत.
