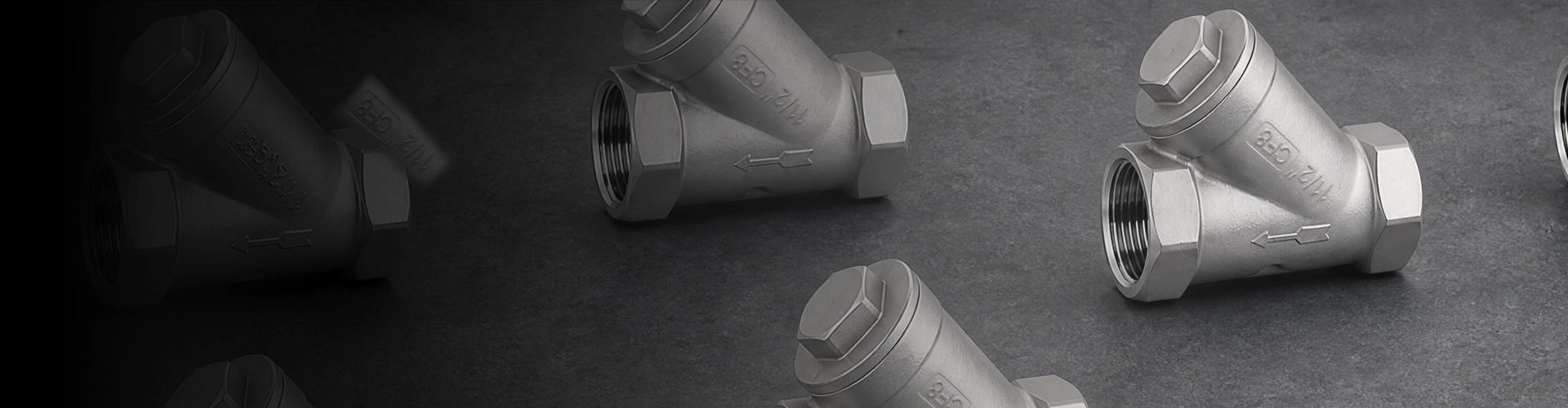

टिकाऊ औद्योगिक गाळण्याची प्रक्रिया किंवा पध्दती प्रणालीसाठी व्यावसायिक Y स्ट्रेनर्स उत्पादक

शांगताई Y गाळणेपंप, कंट्रोल व्हॉल्व्ह, मीटर, हीट एक्सचेंजर्स आणि इतर डाउनस्ट्रीम उपकरणांपर्यंत पोहोचण्यापूर्वी पाइपलाइन माध्यमांमधून घन कण आणि मोडतोड काढून टाकण्यासाठी डिझाइन केलेले आहे. Y-आकाराची बॉडी काढता येण्याजोग्या स्क्रीनसह कॉम्पॅक्ट फिल्टरेशन व्यवस्था प्रदान करते, ज्यामुळे हे गाळणे पाइपलाइन सिस्टमसाठी योग्य बनते जेथे उपकरणांचे संरक्षण आणि सोयीस्कर स्क्रीन देखभाल आवश्यक असते.

Y-प्रकारचे गाळणे पाणी, तेल, वायू, स्टीम आणि इतर सुसंगत औद्योगिक माध्यमांसह वापरले जाऊ शकते, निवडलेल्या शरीराच्या अधीन, स्क्रीन आणि सीलिंग सामग्री. उपलब्ध कॉन्फिगरेशन पाइपलाइन आकार, दबाव रेटिंग, प्रवाह दिशा, गाळण्याची प्रक्रिया किंवा पध्दती आवश्यकता, कनेक्शन मानक आणि स्थापना परिस्थितीनुसार निर्दिष्ट केले जाऊ शकते.

औद्योगिक पाइपलाइन संरक्षण
उपकरणांच्या संरक्षणासाठी आणि घन कण गाळण्यासाठी शांगताई Y-प्रकारच्या पाइपलाइन स्ट्रेनर्सचा पुरवठा करते. कॉन्फिगरेशन आणि अवतरण समर्थनासाठी तुमची पाइपलाइन आकार, मध्यम, दाब, तापमान, कनेक्शन प्रकार आणि आवश्यक फिल्टरेशन स्तर प्रदान करा.

Y स्ट्रेनर डाउनस्ट्रीम उपकरणांचे संरक्षण कसे करतो

स्ट्रेनर स्क्रीन पाइपलाइन माध्यमाद्वारे वाहून नेलेल्या घन कणांना रोखते आणि मुख्य प्रवाहाच्या मार्गातून द्रवपदार्थ पुढे जाऊ देते. हे संवेदनशील डाउनस्ट्रीम घटकांमध्ये मोडतोड होण्याचा धोका कमी करण्यास मदत करते आणि पंप, कंट्रोल व्हॉल्व्ह, मीटर, हीट एक्सचेंजर्स आणि तत्सम उपकरणांच्या अधिक स्थिर ऑपरेशनला समर्थन देऊ शकते.

बारीक किंवा विशेष पृथक्करणासाठी डिझाइन केलेल्या फिल्टरच्या विपरीत, पाइपलाइन स्ट्रेनरचा वापर सामान्यतः मोठे घन कण आणि इंस्टॉलेशन-साइड डेब्रिज यांत्रिक काढण्यासाठी केला जातो. संरक्षणाच्या आवश्यक पातळीनुसार आणि सिस्टमच्या स्वीकार्य दबाव ड्रॉपनुसार योग्य स्क्रीन उघडणे निवडले पाहिजे.

Y-प्रकार शरीर आणि काढता येण्याजोग्या स्क्रीन डिझाइन

वैशिष्ट्यपूर्ण Y-आकाराच्या शरीरात मुख्य प्रवाह मार्गाच्या कोनात फिल्टरेशन स्क्रीन असते. हे कॉन्फिगरेशन अनेक औद्योगिक पाइपिंग प्रणालींसाठी एक संक्षिप्त व्यवस्था प्रदान करते आणि तपासणी आणि साफसफाईसाठी स्क्रीन काढण्याची परवानगी देते.

डिझाईनवर अवलंबून, पाइपलाइन पूर्णपणे नष्ट न करता साचलेला मलबा काढून टाकण्यास मदत करण्यासाठी ड्रेन किंवा ब्लोडाउन कनेक्शन देखील प्रदान केले जाऊ शकते. व्हॉल्व्ह किंवा स्ट्रेनर मॉडेल, स्थापना व्यवस्था आणि प्रकल्प आवश्यकतांनुसार वास्तविक कॉन्फिगरेशनची पुष्टी केली पाहिजे.

स्क्रीन क्लीनिंग हा स्ट्रेनर मेंटेनन्सचा भाग आहे
पडद्यावर मलबा जमा झाल्यामुळे प्रवाह प्रतिरोध वाढू शकतो. नियमित तपासणी आणि साफसफाई आवश्यक प्रवाह क्षमता राखण्यात आणि सिस्टमसाठी स्वीकार्य श्रेणीमध्ये दबाव कमी ठेवण्यास मदत करते.

स्क्रीन जाळी आणि छिद्र निवड

Y-प्रकार स्ट्रेनर निवडताना स्क्रीन उघडणे हे सर्वात महत्वाचे पॅरामीटर्सपैकी एक आहे. एक लहान ओपनिंग सूक्ष्म कण धारणा प्रदान करू शकते, परंतु यामुळे दबाव कमी देखील होऊ शकतो आणि जेव्हा पाइपलाइनमध्ये उच्च पातळीचा कचरा असतो तेव्हा वारंवार साफसफाईची आवश्यकता असते.

निवड करताना कणांचा आकार, मध्यम चिकटपणा, प्रवाह दर, दाब कमी होणे आणि डाउनस्ट्रीम उपकरणांची संवेदनशीलता यांचा विचार केला पाहिजे. योग्य स्क्रीन कॉन्फिगरेशनची पुष्टी करताना शांगताई या पॅरामीटर्सचे पुनरावलोकन करू शकतात.

निवड घटक	व्हय इट मॅटर
कण आकार	मोडतोड काढण्यासाठी आवश्यक स्क्रीन ओपनिंग निर्धारित करते
प्रवाह दर	स्क्रीनद्वारे प्रवाहाचा वेग आणि दाब कमी होणे प्रभावित करते
मध्यम स्निग्धता	प्रवाह प्रतिरोध आणि गाळण्याची क्षमता प्रभावित करते
डाउनस्ट्रीम उपकरणे	कण संरक्षणाची आवश्यक पातळी निर्धारित करते
साफसफाईची वारंवारता	मॅन्युअल साफसफाई किंवा ड्रेन/ब्लोडाउन व्यवस्था योग्य आहे की नाही हे निर्धारित करण्यात मदत करते

प्रेशर ड्रॉप आणि फ्लो क्षमता

कोणताही स्ट्रेनर काही दाब कमी करतो कारण माध्यम स्क्रीनमधून जाते. गाळणी घटकावर कण जमा झाल्यामुळे दाब कमी होऊ शकतो. या कारणास्तव, Y स्ट्रेनरच्या निवडीने आवश्यक प्रवाह दर, पाईप आकार, स्क्रीन क्षेत्र, स्क्रीन उघडणे आणि स्वीकार्य विभेदक दाब यांचा विचार केला पाहिजे.

जेव्हा पाईपलाईनमध्ये मोठ्या प्रमाणात कचरा वाहून जातो तेव्हा नियमित साफसफाई करणे महत्त्वाचे असते. प्रेशर गेज किंवा डिफरेंशियल प्रेशर इंडिकेटर स्क्रीनला तपासणी किंवा साफसफाईची आवश्यकता आहे हे निर्धारित करण्यात मदत करण्यासाठी योग्य प्रणालींमध्ये वापरले जाऊ शकते.

स्थापना अभिमुखता आणि प्रवाह दिशा

प्रभावी कण संकलन आणि सोयीस्कर देखभालीसाठी योग्य स्थापना महत्त्वपूर्ण आहे. स्ट्रेनर बॉडीवरील फ्लो ॲरो वास्तविक पाइपलाइनच्या प्रवाहाच्या दिशेशी जुळला पाहिजे. स्क्रीन चेंबर विशिष्ट मॉडेल आणि माध्यमानुसार देखील ठेवले पाहिजे जेणेकरून गोळा केलेला मलबा नियुक्त चेंबरमध्येच राहू शकेल.

अनेक Y-प्रकारच्या डिझाईन्स आडव्या पाइपलाइनमध्ये स्थापित केल्या जाऊ शकतात, जेव्हा प्रवाह दिशा आणि स्क्रीन अभिमुखता योग्य असेल तेव्हा उभ्या पाइपलाइनमध्ये विशिष्ट कॉन्फिगरेशन देखील वापरल्या जाऊ शकतात. सिस्टीममध्ये गाळणी बसवण्यापूर्वी इंस्टॉलेशन आवश्यकतांची पुष्टी केली पाहिजे.

स्टीम किंवा इतर विशेष सेवांसाठी, कंडेन्सेट, ड्रेनेज आणि देखभाल प्रवेश व्यवस्थापित करण्यासाठी इंस्टॉलेशन अभिमुखता अतिरिक्त विचाराची आवश्यकता असू शकते. नेहमी लागू उत्पादन दस्तऐवजीकरण आणि प्रकल्प पाईपिंग आवश्यकतांचे अनुसरण करा.

शरीर आणि स्क्रीन साहित्य

सामग्रीची निवड पाइपलाइन मध्यम, दाब, तापमान आणि गंज परिस्थितीवर आधारित असावी. कॉमन बॉडी मटेरियलमध्ये कार्बन स्टील, स्टेनलेस स्टील, कास्ट आयरन, डक्टाइल आयर्न आणि ॲलॉय स्टील यांचा समावेश होतो. सेवा वातावरणानुसार स्क्रीनसाठी स्टेनलेस स्टील आणि इतर गंज-प्रतिरोधक साहित्य निवडले जाऊ शकते.

संक्षारक किंवा उच्च-तापमान माध्यमांसाठी, शरीर आणि अंतर्गत स्क्रीन सामग्री दोन्ही सुसंगततेसाठी तपासली पाहिजे. सीलिंग सामग्री देखील ऑपरेटिंग तापमान आणि माध्यमानुसार निवडली पाहिजे.

औद्योगिक पाइपिंगसाठी शेवटचे कनेक्शन

शांगताई Y-प्रकारचे स्ट्रेनर्स पाइपलाइन डिझाइन आणि लागू असलेल्या मानकांनुसार वेगवेगळ्या एंड कनेक्शन पर्यायांसह कॉन्फिगर केले जाऊ शकतात. सामान्य कॉन्फिगरेशनमध्ये फ्लँग, थ्रेडेड, बट-वेल्ड आणि सॉकेट-वेल्ड कनेक्शन समाविष्ट आहेत.

कनेक्शन निवडताना, पाइपलाइन मानक, नाममात्र आकार, दाब रेटिंग, स्थापना पद्धत, उपलब्ध जागा आणि देखभाल आवश्यकता विचारात घ्या. विद्यमान पाईपिंग सिस्टमशी स्ट्रेनर कनेक्शन जुळवून स्थापना आणि भविष्यातील बदली सुलभ करण्यात मदत होते.

उत्पादन अनुप्रयोग

Y स्ट्रेनर्स सामान्यतः उपकरणांच्या अपस्ट्रीममध्ये स्थापित केले जातात जे घन कण किंवा प्रतिष्ठापन मोडतोडमुळे प्रभावित होऊ शकतात. ठराविक अनुप्रयोगांमध्ये हे समाविष्ट आहे:

तेल आणि गॅस पाइपलाइन प्रणाली
पेट्रोकेमिकल आणि रासायनिक प्रक्रिया
पाणी उपचार आणि पाणी पुरवठा प्रणाली
वीज निर्मिती आणि उपयुक्तता पाइपिंग
HVAC आणि थंडगार पाणी प्रणाली
सागरी आणि शिपबोर्ड पाइपिंग
औद्योगिक प्रक्रिया पाइपलाइन
पंप आणि नियंत्रण वाल्व संरक्षण
उष्णता एक्सचेंजर आणि मीटर संरक्षण

योग्य स्ट्रेनर कॉन्फिगरेशन मध्यम, ऑपरेटिंग परिस्थिती, फिल्टरेशन आवश्यकता आणि लागू पाइपिंग मानकांवर अवलंबून असते. विशेष द्रव किंवा गंभीर सेवेसाठी, निवड करण्यापूर्वी तांत्रिक मापदंडांचे पुनरावलोकन केले पाहिजे.

उत्पादन, तपासणी आणि गुणवत्ता नियंत्रण

शांगताई लागू उत्पादन तपशीलानुसार मुख्य उत्पादन आणि तपासणी आवश्यकता नियंत्रित करते. उत्पादन आणि गुणवत्ता तपासणी दरम्यान सामग्रीची निवड, शरीराचे परिमाण, स्क्रीन कॉन्फिगरेशन, कनेक्शन परिमाणे, सीलिंग घटक आणि दाब-संबंधित आवश्यकतांचे पुनरावलोकन केले जाऊ शकते.

शांगताई ISO 9001 गुणवत्ता व्यवस्थापन प्रणाली अंतर्गत कार्य करते आणि लागू CE आणि EAC प्रमाणन समर्थनासह उत्पादने प्रदान करते. प्रकल्पासाठी आवश्यक असल्यास, API 6D आणि API 598 सारख्या संबंधित मानके आणि तपासणी आवश्यकतांचे विशिष्ट उत्पादन आणि ऑर्डर दस्तऐवजीकरणानुसार पुनरावलोकन केले जाऊ शकते.

प्रकल्प दस्तऐवजीकरण आणि तपासणी
औद्योगिक प्रकल्पांसाठी, Shangtai उत्पादन आणि शिपमेंटपूर्वी आवश्यक सामग्री तपशील, दबाव रेटिंग, कनेक्शन मानक, तपासणी आवश्यकता, रेखाचित्रे आणि लागू कागदपत्रांचे पुनरावलोकन करू शकते.

योग्य Y-प्रकार स्ट्रेनर कसा निवडावा

कोटेशनची विनंती करण्यापूर्वी, खालील माहिती तयार करा:

नाममात्र पाईप किंवा गाळणे आकार
प्रेशर रेटिंग
कामाचे माध्यम
ऑपरेटिंग तापमान
आवश्यक स्क्रीन जाळी किंवा छिद्र आकार
शरीर आणि स्क्रीन सामग्री
कनेक्शन प्रकार समाप्त करा
पाइपलाइन स्थापना अभिमुखता
आवश्यक प्रवाह दर
प्रमाण आणि प्रकल्प आवश्यकता
रेखाचित्रे, तपशील किंवा तांत्रिक दस्तऐवज, उपलब्ध असल्यास

जर गाळणीचा उद्देश एखाद्या विशिष्ट पंप, कंट्रोल व्हॉल्व्ह, मीटर किंवा हीट एक्सचेंजरचे संरक्षण करण्यासाठी असेल तर, उपकरणाची माहिती आणि आवश्यक गाळण्याची प्रक्रिया करणे योग्य कॉन्फिगरेशन निर्धारित करण्यात मदत करू शकते.

वारंवार विचारले जाणारे प्रश्न

पाइपलाइन स्ट्रेनर्सचे सामान्य प्रकार कोणते आहेत?

सामान्य डिझाईन्समध्ये Y-प्रकार, बास्केट, T-प्रकार, डुप्लेक्स आणि तात्पुरते कोन स्ट्रेनर्स समाविष्ट आहेत. जेव्हा कॉम्पॅक्ट इनलाइन व्यवस्था आणि काढता येण्याजोग्या स्क्रीनची आवश्यकता असते तेव्हा Y-प्रकार कॉन्फिगरेशनचा विचार केला जातो. अंतिम निवड पाइपलाइन लेआउट, प्रवाह क्षमता, देखभाल प्रवेश आणि फिल्टरेशन आवश्यकतांवर अवलंबून असते.

मी योग्य स्क्रीन जाळी किंवा छिद्र आकार कसा निवडू?

निवड काढणे आवश्यक असलेल्या कणांच्या आकारावर, मध्यम स्निग्धता, प्रवाह दर, स्वीकार्य दाब कमी होणे आणि डाउनस्ट्रीम उपकरणांची संवेदनशीलता यावर अवलंबून असते. बारीक स्क्रीन हा नेहमीच योग्य पर्याय नसतो कारण यामुळे दबाव कमी होणे आणि साफसफाईची वारंवारता वाढते.

Y-प्रकारचे गाळणे अनुलंब स्थापित केले जाऊ शकते?

प्रवाह दिशा आणि स्क्रीन अभिमुखता योग्य असताना काही कॉन्फिगरेशन्स उभ्या पाइपलाइनमध्ये स्थापित केल्या जाऊ शकतात. स्थापनेने प्रवाह बाण, उत्पादन सूचना आणि विशिष्ट माध्यम आणि पाइपलाइन व्यवस्थेच्या आवश्यकतांचे पालन केले पाहिजे.

गाळण्याची स्क्रीन किती वेळा साफ करावी?

साफसफाईची वारंवारता पाइपलाइनमधील मोडतोडचे प्रमाण आणि प्रकार यावर अवलंबून असते. प्रेशर गेज किंवा डिफरेंशियल प्रेशर इंडिकेटर वाढत्या प्रतिकार ओळखण्यात आणि स्क्रीन तपासणी किंवा साफसफाईची आवश्यकता आहे हे निर्धारित करण्यात मदत करू शकते.

Y स्ट्रेनर्स पाइपलाइनचा दाब कमी करतात का?

होय. कोणताही स्ट्रेनर माध्यम स्क्रीनमधून जाताना काही दाब कमी करतो. योग्य आकारमान, योग्य स्क्रीन निवड, पुरेसा प्रवाह क्षेत्र आणि नियमित साफसफाई सिस्टीमच्या स्वीकार्य मर्यादेत दबाव कमी ठेवण्यास मदत करू शकते.

कोणते साहित्य उपलब्ध आहे?

कॉमन बॉडी मटेरियलमध्ये कार्बन स्टील, स्टेनलेस स्टील, कास्ट आयरन, डक्टाइल आयर्न आणि ॲलॉय स्टील यांचा समावेश होतो. स्क्रीन मटेरियल बहुतेकदा स्टेनलेस स्टील किंवा इतर गंज-प्रतिरोधक मिश्र धातु असतात. योग्य सामग्री मध्यम, दाब, तापमान आणि गंज परिस्थितीवर अवलंबून असते.

कोणते शेवटचे कनेक्शन दिले जाऊ शकतात?

सामान्य पर्यायांमध्ये फ्लँग, थ्रेडेड, बट-वेल्ड आणि सॉकेट-वेल्ड कनेक्शन समाविष्ट आहेत. आवश्यक कनेक्शन पाइपलाइन मानक, नाममात्र आकार, दाब रेटिंग आणि स्थापना आवश्यकतांशी जुळले पाहिजे.

अवतरणासाठी कोणती माहिती आवश्यक आहे?

कृपया आकार, प्रेशर रेटिंग, स्ट्रेनर प्रकार, बॉडी मटेरियल, स्क्रीन मेश किंवा छिद्र आकार, कार्यरत माध्यम, तापमान, कनेक्शन प्रकार, इंस्टॉलेशनची स्थिती, प्रवाह दर आणि प्रमाण प्रदान करा. जेव्हा विशिष्ट कॉन्फिगरेशन किंवा तपासणी आवश्यक असते तेव्हा रेखाचित्रे किंवा प्रकल्प वैशिष्ट्ये देखील उपयुक्त असतात.

तुमच्या पाइपलाइनसाठी Y-प्रकार गाळण्याची गरज आहे?
तांत्रिक पुष्टीकरण आणि कोटेशनसाठी तुमच्या पाईपचा आकार, मध्यम, दाब, तापमान, कनेक्शन प्रकार, गाळण्याची आवश्यकता आणि प्रमाण शांगताईला पाठवा.

चौकशी पाठवाकिंवाशांगताई वाल्वशी संपर्क साधाY-प्रकार स्ट्रेनर निवड, तांत्रिक वैशिष्ट्ये, प्रकल्प आवश्यकता आणि अवतरण यासाठी मदतीसाठी.

View as

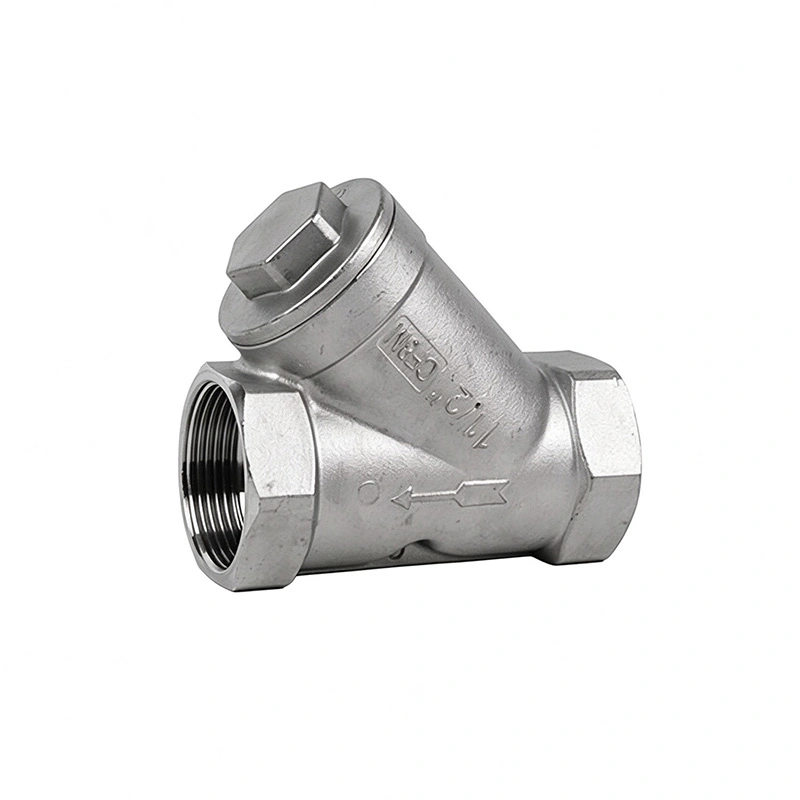

स्टेनलेस स्टील वाई-स्ट्रेनर

शांगताई स्टेनलेस स्टील वाई-स्ट्रेनर्स पंप, व्हॉल्व्ह आणि उपकरणांचे संरक्षण करण्यासाठी पाइपलाइनमधून घन अशुद्धता प्रभावीपणे काढून टाकतात. कॉम्पॅक्ट स्ट्रक्चर, मोठे फिल्टरिंग क्षेत्र आणि कमी दाब कमी असलेले वैशिष्ट्य, ते पाणी, तेल आणि वायू प्रणालींना अनुकूल आहेत. कठोर QC आणि निर्यात पॅकेजिंगसह थेट कारखाना म्हणून, आम्ही टिकाऊ औद्योगिक फिल्टरेशन सोल्यूशन्स वितरीत करतो.

अधिक प i हा >> चौकशी पाठवा >>

शांगताई व्हॉल्व्ह हे चीनमधील एक व्यावसायिक Y गाळणे निर्माता आणि पुरवठादार आहे. येथे आमच्या कारखान्यातून दर्जेदार उत्पादने आयात करण्यासाठी आपले स्वागत आहे.
