3PC बॉल वाल्व्ह

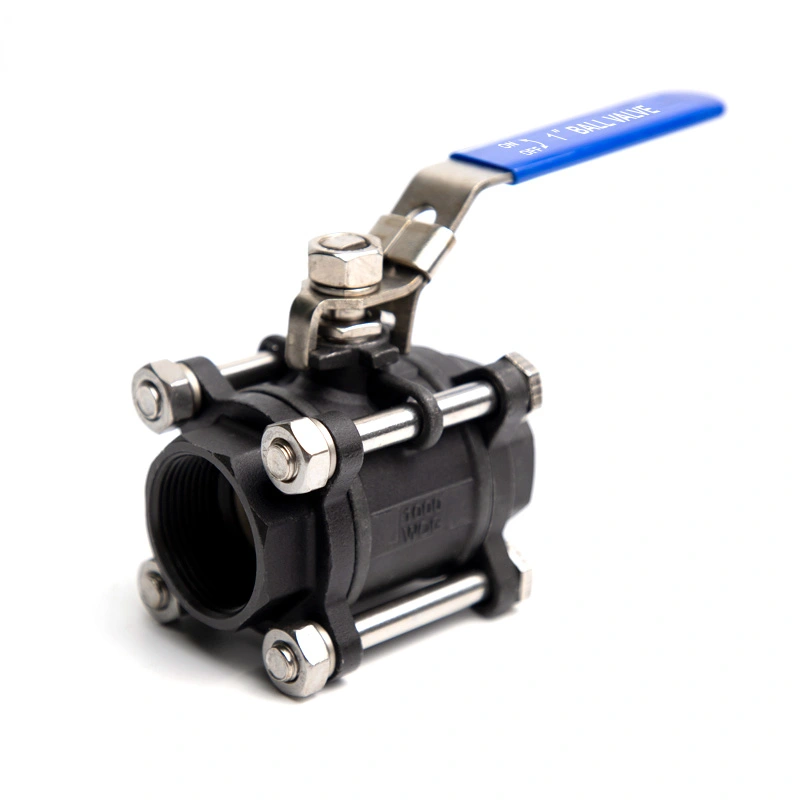

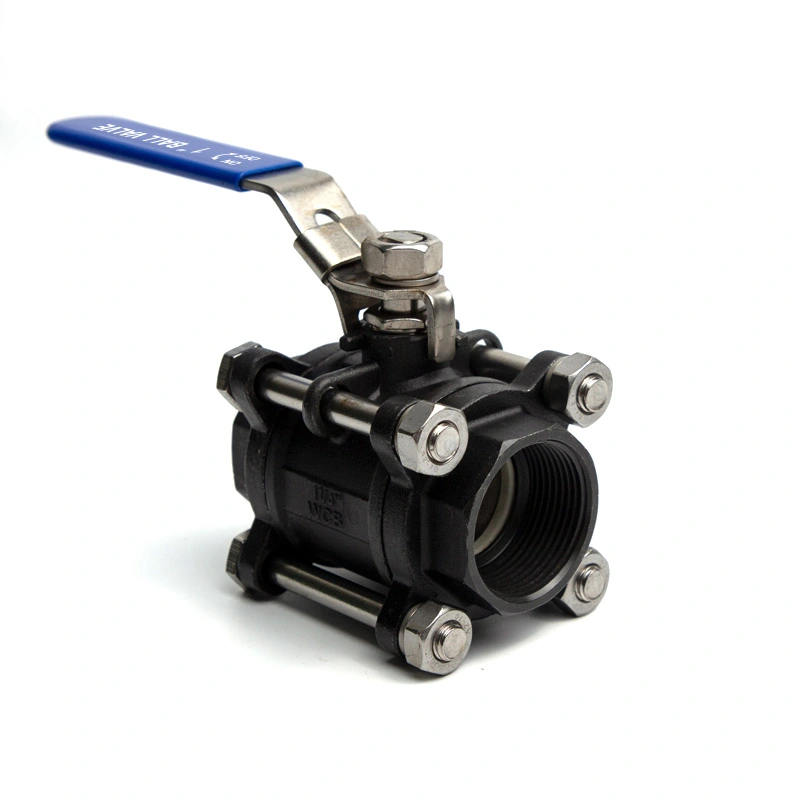

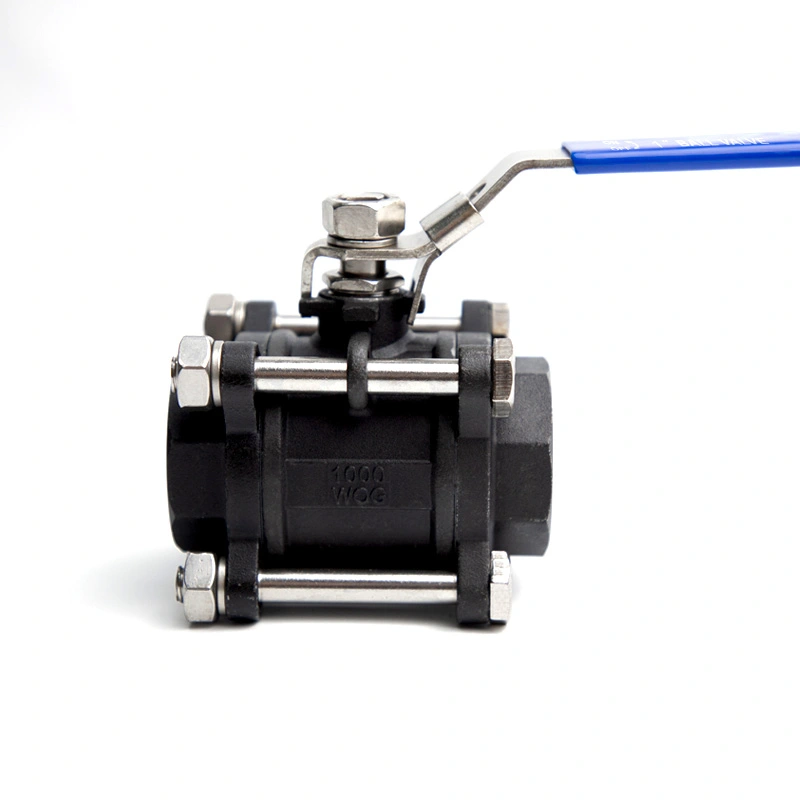

लॉकिंग डिव्हाइससह 3PC कार्बन स्टील बॉल वाल्व
लॉकिंग डिव्हाइससह शांगताई 3PC कार्बन स्टील बॉल व्हॉल्व्हमध्ये तीन-पीस बॉडी आणि औद्योगिक चालू/बंद नियंत्रणासाठी लॉक करण्यायोग्य हँडल आहे. प्रेशर, तापमान आणि मीडिया आवश्यकतांवर आधारित कार्बन स्टील आणि इतर साहित्य पर्याय उपलब्ध आहेत. CE, ISO 9001 आणि सामग्री चाचणी दस्तऐवजीकरण लागू कॉन्फिगरेशनसाठी प्रदान केले जाऊ शकते.
लॉकिंग डिव्हाइससह हे 3PC कार्बन स्टील बॉल व्हॉल्व्ह उच्च-मानक कार्बन स्टील कच्चा माल स्वीकारतो आणि एकत्रित करतो फोर्जिंग तंत्रज्ञान मॅन्युअल लॉकिंग स्ट्रक्चरसह सुसज्ज, ते वाल्व उघडण्याची आणि बंद होण्याची स्थिती प्रभावीपणे लॉक करू शकते पाइपलाइन प्रणाली सुरक्षिततेची खात्री करून, गैरव्यवहार टाळा. कठोर औद्योगिक कामकाजाच्या परिस्थितीसाठी योग्य, झडप सानुकूलित सील आणि दाब-प्रतिरोधक ॲक्सेसरीजचे समर्थन करते. ISO9001 गुणवत्ता प्रणाली अंतर्गत कठोरपणे तपासणी केली जाते, प्रत्येक उत्पादन पूर्ण प्रमाणीकरण आणि सामग्री चाचणी अहवालांसह पुरवले जाते, एक विश्वासार्ह औद्योगिक म्हणून काम करते जागतिक ग्राहकांसाठी पाइपिंग सोल्यूशन.
मुख्य परिमाणे
| आकार | 1/4 इंच - 6 इंच |
| दबाव वर्ग | CL150 |
| धागा मानक | एनपीटी, बसपा |
| कमाल दबाव | 285PSI |
| डिझाइन आणि उत्पादन मानके | ASME B16.34 |
| चाचणी आणि तपासणी | API598 |
| दाब-तापमान रेटिंग | ASME B16.34 |
| तापमान श्रेणी | -25℃~150℃ |
| शरीर साहित्य | कार्बन स्टील |
| बॉल साहित्य | ASTM A182 F316 |
| स्टेम साहित्य | ASTM A182 F316 |
| आसन साहित्य | RPTFE(PTFE+15%fv) |
| पर्याय | इतर साहित्य विनंतीनुसार उपलब्ध आहेत. |

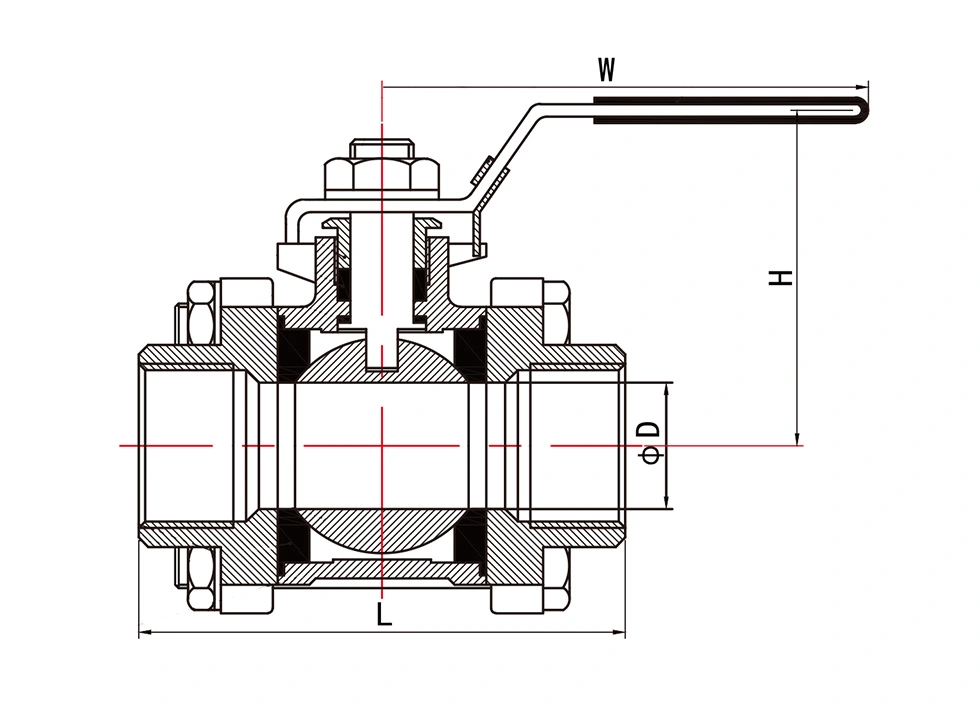

सामान्य परिमाणे:
| आकार | D (मिमी) | W (मिमी) | H (मिमी) | एल(मिमी) | वजन (किलो) |
| 1/४" | 8 | 98 | 55 | 62 | 0.4 |
| ३/८" | 10 | 98 | 55 | 62 | 0.4 |
| १/२" | 15 | 102 | 63 | 65 | 0.44 |
| ३/४" | 20 | 105 | 65 | 72 | 0.56 |
| 1" | 25 | 110 | 71 | 81 | 0.76 |
| 1 1/४" | 32 | 128 | 75 | 95 | 1.28 |
| 1 १/२" | 38 | 155 | 86 | 104 | 1.6 |
| 2" | 49 | 165 | 92 | 125 | 2.3 |
| 2 १/२" | 63 | 205 | 125 | 145 | 4.9 |
| ३" | 76 | 220 | 145 | 198 | 7.52 |
| ४" | 100 | 275 | 165 | 245 | 13.2 |
Kv VALUES
Kv (m3/h) = क्यूबिक मीटर प्रति तासात पाण्याचा प्रवाह दर जो व्हॉल्व्हवर 1 बारचा दाब कमी करेल.
| 1/४" | ३/८" | १/२" | ३/४" | 1" | 1 1/४" | 1 १/२" | 2" | 2 १/२" | ३" | ४" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |

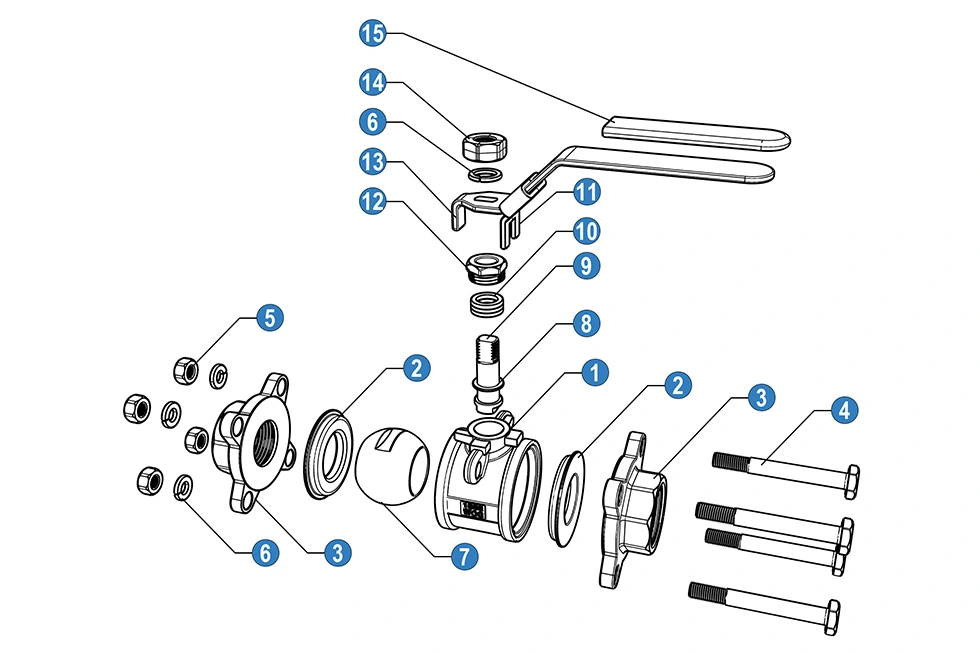

| नाही | नाव | साहित्य | ||
| 1 | शरीर | कार्बन स्टील | ||
| 2 | बॉल सीट | PTFE | ||
| 3 | टोपी | कार्बन स्टील | ||
| 4 | बोल्ट | SS 201 | ||
| 5 | नट | SS 201 | ||
| 6 | स्प्रिंग वॉशर | SS 201 | ||
| 7 | चेंडू | SS 201 | SS 304 | SS 316 |
| 8 | घर्षण रिंग | PTFE | ||
| 9 | स्टेम | SS 201 | SS 304 | SS 316 |
| 10 | स्टेम पॅकिंग | PTFE | ||
| 11 | लॉकिंग डिव्हाइस | SS 201 | ||
| 12 | ग्रंथी | SS 201 | SS 304 | SS 316 |
| 13 | हाताळा | एस.एस | ||
| 14 | नट | SS 201 | ||
| 15 | स्लीव्ह हाताळा | पीव्हीसी | ||
N: ANSI B 2.1 NPT नुसार थ्रेड संपतो
B: BS21 BSP नुसार थ्रेड संपतो
मुख्य फायदे
1. घन कार्बन स्टील बांधकाम
शांगताई कार्बन स्टील बॉल व्हॉल्व्ह निर्दिष्ट सामग्रीची जाडी आणि नियंत्रित कच्च्या मालासह तयार केले जातात निवड सातत्यपूर्ण वाल्व संरचना राखण्यासाठी उत्पादनादरम्यान सामग्री आणि मशीनिंग आवश्यकता तपासल्या जातात आणि मितीय अचूकता.
2. अँटी-ब्लोआउट वाल्व स्टेम
व्हॉल्व्ह अँटी-ब्लोआउट स्टेम स्ट्रक्चर वापरते जे दाबाखाली वाल्व बॉडीमध्ये स्टेम टिकवून ठेवण्यास मदत करते. या रुटीन व्हॉल्व्ह देखभालीदरम्यान डिझाईन सुरक्षित ऑपरेशनला देखील समर्थन देते.
3. उत्पादन आणि गुणवत्ता नियंत्रण
गुणवत्ता नियंत्रण कच्च्या मालाची तपासणी, मशीनिंग, असेंब्ली आणि दबाव आणि सीलिंग चाचण्या समाविष्ट करते. ISO 9001 आणि CE लागू व्हॉल्व्ह कॉन्फिगरेशनसाठी दस्तऐवजीकरण उपलब्ध आहे.
4. घरातील उत्पादन
शांगताई व्हॉल्व्ह ब्लँक प्रोसेसिंग, मशीनिंग, असेंब्ली आणि टेस्टिंग इन हाऊस हाताळते. हे उत्पादन प्रक्रियेस परवानगी देते आणि बाहेरील प्रक्रियेवरील अवलंबित्व कमी करताना कारखान्यात उत्पादनाची गुणवत्ता नियंत्रित केली जाईल.
वापरासाठी खबरदारी
1. लवचिक स्विचिंग आणि विश्वासार्ह लॉकिंग सुनिश्चित करण्यासाठी ऑपरेशनपूर्वी लॉकिंग डिव्हाइस नियमितपणे तपासा कामगिरी
2. संरचनात्मक विकृती आणि सीलिंग टाळण्यासाठी वाल्व बॉडी आणि हँडलवर जास्त बाह्य शक्ती लागू करू नका नुकसान
3. वास्तविक मध्यम आणि कामाच्या परिस्थितीनुसार जुळणारे तापमान आणि दाब-प्रतिरोधक उपकरणे निवडा.
4. व्हॉल्व्हच्या रेट केलेल्या पॅरामीटर्सच्या पलीकडे दीर्घकालीन अति-दबाव आणि अति-तापमान ऑपरेशन टाळा.
5. कार्बन स्टील बॉल व्हॉल्व्हचे सेवा आयुष्य वाढवण्यासाठी नियमित स्वच्छता आणि देखभाल करा.
शिपिंग आणि पॅकेजिंग
लांब पल्ल्याच्या वाहतुकीदरम्यान नुकसान टाळण्यासाठी आम्ही सर्व उत्पादनांसाठी दुहेरी-स्तर संरक्षक पॅकेजिंग स्वीकारतो. द आतील थर शॉकप्रूफ आणि अँटी-स्क्रॅच संरक्षणासाठी दाट पन्हळी कार्टन वापरते. बाहेरील थर दत्तक घेतो मजबूत प्लायवुड बॉक्स, जे कॉम्प्रेशन-प्रतिरोधक, ड्रॉप-प्रतिरोधक आणि ओलावा-प्रूफ आहेत. हे प्रमाणबद्ध पॅकेजिंग वाल्व्हला समुद्र आणि जमीन वाहतुकीदरम्यान एक्सट्रूझन, टक्कर आणि ओलसरपणापासून प्रभावीपणे संरक्षित करते, परदेशातील गंतव्यस्थानांवर अखंड उत्पादन वितरण सुनिश्चित करणे.
वारंवार विचारले जाणारे प्रश्न
1. लॉकिंग डिव्हाइसचे कार्य काय आहे?
लॉकिंग डिव्हाइस वाल्वला खुल्या किंवा बंद स्थितीत ठेवू शकते, दरम्यान अपघाती ऑपरेशन टाळण्यास मदत करते पाइपलाइन सेवा.
2. भिन्न तापमान आणि दबाव परिस्थितीसाठी वाल्व सानुकूलित केले जाऊ शकते?
होय. सील, गॅस्केट आणि इतर घटक आवश्यक कार्यरत तापमान, दाब आणि त्यानुसार निवडले जाऊ शकतात मीडिया
3. कोणती प्रमाणपत्रे आणि कागदपत्रे उपलब्ध आहेत?
ISO 9001 आणि CE दस्तऐवजीकरण लागू कॉन्फिगरेशनसाठी उपलब्ध आहे. साहित्य चाचणी अहवाल आणि संबंधित उत्पादन कागदपत्रे देखील प्रदान केली जाऊ शकतात.
4. लॉकिंग डिव्हाइससह 3PC कार्बन स्टील बॉल वाल्वची मुख्य वैशिष्ट्ये कोणती आहेत?
व्हॉल्व्ह तीन-तुकड्यांचे बांधकाम, कार्बन स्टीलचे साहित्य आणि अँटी-ब्लोआउट स्टेम वापरते. घरातील उत्पादन मशीनिंग, असेंब्ली आणि चाचणी समाविष्ट करते.
5. लांब-अंतराच्या सागरी शिपिंगसाठी पॅकेजिंग योग्य आहे का?
होय. झडपांना आतील काडतुसे आणि बाहेरील प्लायवूड केसेसने पॅक केले जाऊ शकते जेणेकरुन प्रभावापासून संरक्षण मिळू शकेल, वाहतूक दरम्यान संक्षेप आणि ओलावा.
