तांत्रिक अंतर्दृष्टी: 2000 WOG 2-पीस उच्च प्लॅटफॉर्म बॉल वाल्व - डिझाइन वैशिष्ट्ये आणि अनुप्रयोग वातावरण

शहरातील गॅस प्रेशर रेग्युलेटिंग स्टेशनच्या मध्यम-दाब आउटलेट पाइपलाइन 4.0 MPa च्या डिझाइन प्रेशरवर कार्य करतात. रिमोट डिस्पॅच आणि आपत्कालीन शट-ऑफसाठी सिस्टमला SCADA सिस्टीमसह एकत्रीकरण आवश्यक आहे. वाल्वने शून्य बाह्य गळती, दीर्घ देखभाल-मुक्त अंतराल आणि जिल्ह्याला गॅस पुरवठा खंडित होऊ नये म्हणून इन-लाइन सर्व्हिसिंगला समर्थन देणे आवश्यक आहे.

2000 WOG 2-पीस उच्च प्लॅटफॉर्म बॉल व्हॉल्व्ह CF8 मधील (304 स्टेनलेस स्टील) NPT थ्रेडेड एंड्ससह आणि RPTFE प्रबलित जागा निवडल्या गेल्या, ज्यामध्ये डायरेक्ट-माउंटेड स्फोट-प्रूफ इलेक्ट्रिक ॲक्ट्युएटर बसवले गेले. व्हॉल्व्हचे प्रेशर रेटिंग वास्तविक ऑपरेटिंग प्रेशरपेक्षा खूप जास्त आहे.

• व्हॉल्व्ह बॉडी आणि सील दीर्घकालीन कमी-तणावांच्या परिस्थितीत काम करतात, ज्यामुळे सील रेंगाळणे मोठ्या प्रमाणात कमी होते. पेक्षा जास्त सेवा आयुष्य वाढविले आहे५०%मानक PN40 बॉल वाल्वच्या तुलनेत.

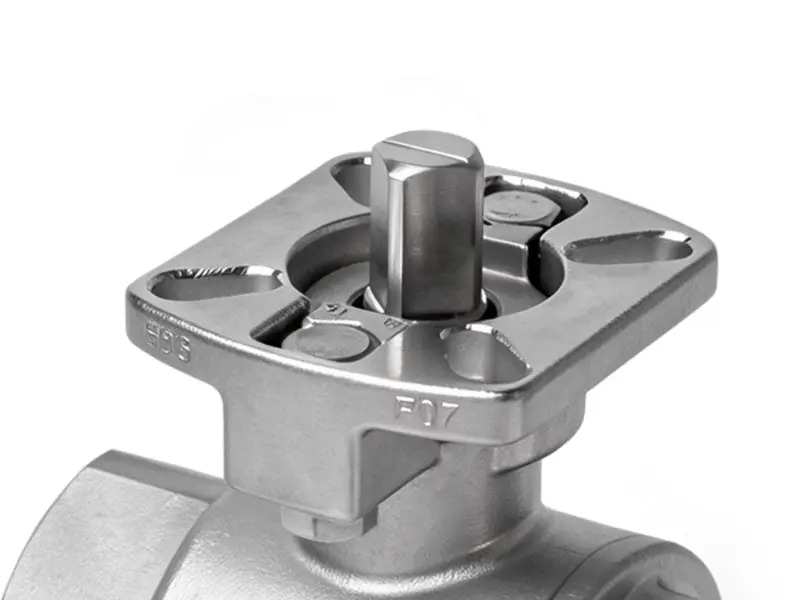

• ISO 5211 मानक उच्च प्लॅटफॉर्म ॲडॉप्टर ब्रॅकेटशिवाय थेट ॲक्ट्युएटर माउंटिंग सक्षम करते, स्थापना वेळ कमी करते३०%आणि स्थिर रिमोट कंट्रोल अचूकतेसाठी उच्च समाक्षीयता सुनिश्चित करणे.

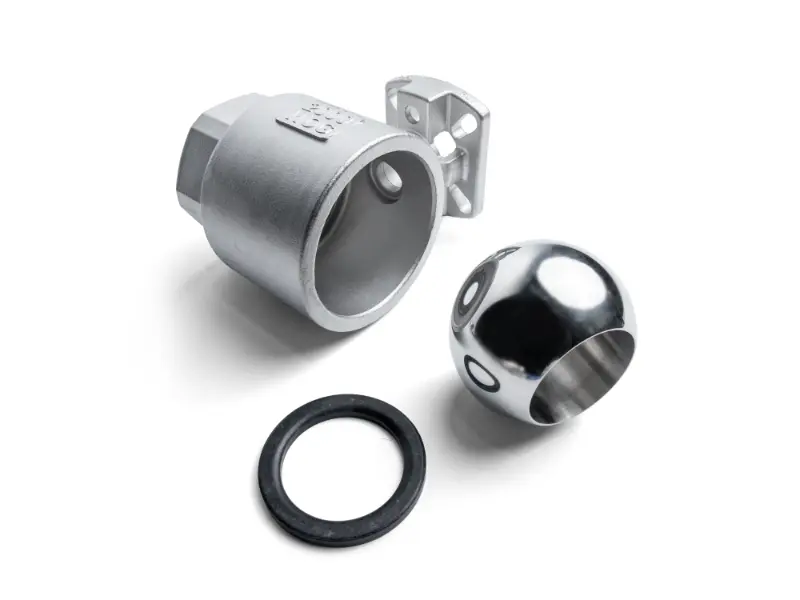

• 2-पीस स्प्लिट बॉडी डिझाइन पाइपलाइन न कापता इन-लाइन डिससेम्ब्ली आणि सील रिप्लेसमेंटला समर्थन देते, ज्यामुळे जिल्हा देखभाल डाउनटाइम कमी होतो.७०%.
• फ्लोटिंग बॉल बायडायरेक्शनल सीलिंग स्ट्रक्चर शून्य बाह्य गळती देते, सुरक्षित गॅस ट्रांसमिशन सुनिश्चित करते आणि शहरी गॅस डिझाइन वैशिष्ट्यांचे पालन करते.

मोठ्या रिफायनरीमध्ये फिरणाऱ्या कूलिंग वॉटर सिस्टमची उच्च-दाब शाखा 2.5 MPa वर कार्य करते, पाइपलाइनमध्ये मधूनमधून पाण्याच्या हातोड्याचे झटके येतात. मूळ मानक PN25 बॉल व्हॉल्व्हला वारंवार आसन गळती आणि शरीरातील विकृतीचा सामना करावा लागला आणि देखभालीसाठी पाइपलाइन कटिंग आवश्यक आहे ज्यामुळे उत्पादन बंद झाले.

WCB कार्बन स्टीलमध्ये 2000 WOG 2-पीस उच्च प्लॅटफॉर्म बॉल व्हॉल्व्हसह बदलले, पूर्ण पोर्ट प्रवाह मार्ग वैशिष्ट्यीकृत आणि प्रोग्राम केलेले चालू/बंद नियंत्रणासाठी वायवीय ॲक्ट्युएटरसह जोडलेले.

• 2000 WOG हेवी-ड्युटी व्हॉल्व्ह बॉडी मानक PN25 वाल्व्हपेक्षा कितीतरी उच्च वॉटर हॅमर रेझिस्टन्स देते, तात्काळ पाण्याच्या हातोड्याचा सामना करते.10 MPaशरीर विकृती किंवा सील अपयशाशिवाय.
• पूर्ण पोर्ट डिझाइन पेक्षा कमी दाब कमी करते0.03 MPa, द्वारे परिचालित पंप लोड कमी करणे५%आणि लक्षणीय दीर्घकालीन ऊर्जा बचत वितरीत करते.
• उच्च प्लॅटफॉर्मवर डायरेक्ट-माउंट केलेले वायवीय ॲक्ट्युएटर पेक्षा कमी प्रतिसाद देतात1 सेकंद, वारंवार प्रोग्राम केलेले स्विचिंग ऑपरेशनसाठी योग्य.
• 2-पीस व्हॉल्व्ह बॉडी बॉल कोअरमधून स्केल आणि मोडतोड साफ करण्यासाठी द्रुतपणे वेगळे करण्याची परवानगी देते, पाइपलाइन कटिंग किंवा उत्पादन बंद न करता देखभाल कार्यक्षमता दुप्पट करते.

मोठ्या व्यावसायिक कॉम्प्लेक्समधील स्क्रू-प्रकारचे वॉटर चिलर R134a रेफ्रिजरंट वापरतात, ज्याच्या मुख्य लाइन 1.8 MPa वर कार्यरत असतात. रेफ्रिजरंट गळती रोखण्यासाठी वाल्वमध्ये उत्कृष्ट सीलिंग कार्यक्षमता असणे आवश्यक आहे आणि बिल्डिंग ऑटोमेशन सिस्टम (BAS) द्वारे समूह नियंत्रणासाठी इलेक्ट्रिक ॲक्ट्युएटरशी सुसंगत असणे आवश्यक आहे.

CF8 स्टेनलेस स्टीलमध्ये 2000 WOG 2-पीस उच्च प्लॅटफॉर्म बॉल व्हॉल्व्ह, विशेष रेफ्रिजरंट सीलिंग सीट आणि डायरेक्ट-माउंटेड कॉम्पॅक्ट इलेक्ट्रिक ॲक्ट्युएटरसह.

• अचूक सीलिंगसह उच्च-दाब रेटेड व्हॉल्व्ह बॉडी शून्य रेफ्रिजरंट लीकेज साध्य करते, शीतकरण क्षमता कमी करते आणि पर्यावरणीय उत्सर्जन समस्या दूर करते.
• प्रमाणित ISO 5211 उच्च प्लॅटफॉर्म इंटरफेस चिलर बॅच असेंबली कार्यक्षमता सुधारते३०%. ऍक्च्युएटर्स सार्वत्रिकपणे सानुकूल अडॅप्टर्सशिवाय अदलाबदल करण्यायोग्य आहेत, जे विक्रीनंतरच्या सुलभ बदलासाठी आहेत.
• 2-पीस स्ट्रक्चर मोठ्या चिलर ओव्हरहॉल दरम्यान पाइपलाइन वेल्ड्सला हानी न करता वेगळे करणे आणि देखभाल सुलभ करते, देखभाल खर्च कमी करते४०%.
• नाममात्र रेटिंगपेक्षा खूपच कमी असलेल्या ऑपरेटिंग प्रेशरमुळे सील वृध्दत्व लक्षणीयरीत्या कमी होते, देखभाल-मुक्त मध्यांतर जास्त होते3 वर्षे.

दैनंदिन केमिकल प्लांटमध्ये सर्फॅक्टंट कच्चा माल ट्रान्सफर लाइन 1.6 MPa वर चालते, ज्यामध्ये सौम्य संक्षारक माध्यम असते. व्हॉल्व्हने रिमोट कंट्रोलला सपोर्ट करणे आवश्यक आहे, ते वेगळे करणे आणि स्वच्छ करणे सोपे आहे आणि बॅच बदलण्यासाठी स्वच्छता आवश्यकता पूर्ण करणे आवश्यक आहे.

2000 WOG 2-पीस उच्च प्लॅटफॉर्म बॉल व्हॉल्व्ह CF8M (316 स्टेनलेस स्टील) मध्ये पूर्ण पोर्ट डिझाइन, PTFE सीट्स आणि स्फोट-प्रूफ वायवीय ॲक्ट्युएटरसह.

• 316 स्टेनलेस स्टील बॉडी सौम्य गंजला प्रतिकार करते. पूर्ण पोर्ट डिझाईनमध्ये कोणतेही फ्लो डेड झोन नसतात, दैनंदिन रासायनिक उत्पादन स्वच्छता आवश्यकता पूर्ण करण्यासाठी सामग्री तयार करणे आणि खराब होणे कमी करते.
• विकृत परिस्थितीत दीर्घकालीन कमी-तणाव ऑपरेशनमुळे मीडिया प्रवेशाचा धोका आणि बॅच बदलांमधील क्रॉस-दूषितपणा दूर होतो.
• आयएसओ उच्च प्लॅटफॉर्मवर डायरेक्ट-माउंट केलेले स्फोट-प्रूफ वायवीय ॲक्ट्युएटर अतिरिक्त बदल न करता थेट रासायनिक कार्यशाळेच्या स्फोट संरक्षण आवश्यकता पूर्ण करतात.
• 2-पीस स्प्लिट डिझाइन अंतर्गत साफसफाई आणि निर्जंतुकीकरणासाठी द्रुतपणे वेगळे करण्याची परवानगी देते, बॅच बदलण्याच्या साफसफाईची वेळ कमी करते.६०%.

उच्च-तापमान क्लीन-इन-प्लेस (CIP) प्रणाली शीतपेय उत्पादन संयंत्रामध्ये 80°C अल्कधर्मी क्लिनिंग एजंटसह 3.0 MPa वर कार्य करते. वाल्व तापमान आणि गंज प्रतिरोधक असणे आवश्यक आहे, विश्वसनीय सीलिंग प्रदान करणे, स्वयंचलित प्रोग्राम नियंत्रणास समर्थन देणे आणि अन्न GMP मानकांचे पालन करणे आवश्यक आहे.

CF8 स्टेनलेस स्टीलमध्ये फूड-ग्रेड 2000 WOG 2-पीस उच्च प्लॅटफॉर्म बॉल व्हॉल्व्ह, RPTFE प्रबलित उच्च-तापमान सीट आणि डायरेक्ट-माउंट सॅनिटरी न्यूमॅटिक ॲक्ट्युएटरसह फिट.

• 3.0 MPa ऑपरेटिंग प्रेशर 2000 WOG नाममात्र रेटिंगपेक्षा खूप खाली आहे, सील फेल किंवा शरीर विकृत होण्याचा धोका नसतानाही, भारदस्त तापमानातही पुरेसा दाब राखीव पुरवतो.
• RPTFE प्रबलित सीट उच्च तापमान आणि रासायनिक प्रतिरोधकता देतात, मानक PTFE सीटच्या सेवा आयुष्याच्या दुप्पट, उच्च-तापमान साफसफाईच्या द्रवपदार्थांद्वारे सतत घासणे.
• उच्च प्लॅटफॉर्म डायरेक्ट-माउंट डिझाइन ॲक्ट्युएटर-व्हॉल्व्ह इंटरफेसवर कोणतेही स्वच्छता डेड झोन तयार करत नाही, स्वच्छ आणि निर्जंतुक करणे सोपे आहे, अन्न उद्योग GMP प्रमाणन आवश्यकता पूर्णतः सुसंगत आहे.
• 2-पीस व्हॉल्व्ह बॉडी संपूर्ण पाइपलाइन न काढता अंतर्गत स्वच्छतेच्या तपासणीसाठी द्रुतपणे वेगळे करण्याची परवानगी देते, नियमित तपासणी आणि देखभाल सुलभ करते.
