चीन व्यावसायिक थ्री वे बॉल वाल्व्ह उत्पादक

शांगताईथ्री वे बॉल व्हॉल्व्ह औद्योगिक पाइपलाइन सिस्टमसाठी डिझाइन केलेले आहेत ज्यांना एकाच वाल्व बॉडीमध्ये प्रवाह स्विचिंग, वळवणे किंवा एकत्र करणे आवश्यक आहे. तीन पोर्ट आणि निवडण्यायोग्य एल-पोर्ट किंवा टी-पोर्ट फ्लो पॅटर्नसह, ते पाइपिंग व्यवस्था सुलभ करण्यात मदत करताना वेगवेगळ्या पाइपलाइन मार्गांदरम्यान मीडिया निर्देशित करू शकतात.

हे व्हॉल्व्ह जल प्रक्रिया, रासायनिक प्रक्रिया, HVAC, अन्न आणि पेय, संकुचित हवा, इंधन हस्तांतरण आणि सामान्य औद्योगिक द्रव हाताळणीसाठी योग्य आहेत. आवश्यक माध्यम, दाब, तापमान आणि पाइपलाइन कॉन्फिगरेशननुसार शांगताई कनेक्शनचे वेगवेगळे प्रकार, साहित्य, सीलिंग पर्याय आणि ऑपरेटिंग पद्धती पुरवते. इतर बॉल व्हॉल्व्ह बांधकामांसाठी, आमचे पहाबॉल वाल्व उत्पादन श्रेणी.

एल-पोर्ट आणि टी-पोर्ट फ्लो पॅटर्न

अंतर्गत बॉल कॉन्फिगरेशन हे निर्धारित करते की तीन पोर्ट वेगवेगळ्या हँडल पोझिशनवर कसे जोडलेले आहेत. एल-पोर्ट आणि टी-पोर्ट डिझाईन्स परस्पर बदलण्यायोग्य नाहीत कारण ते भिन्न प्रवाह मार्ग संयोजन प्रदान करतात.

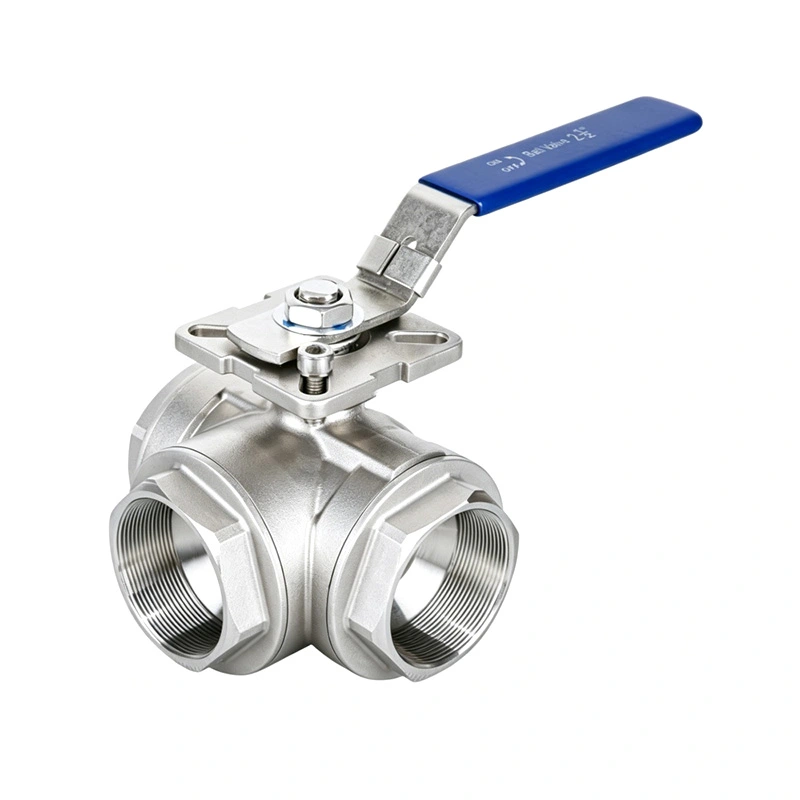

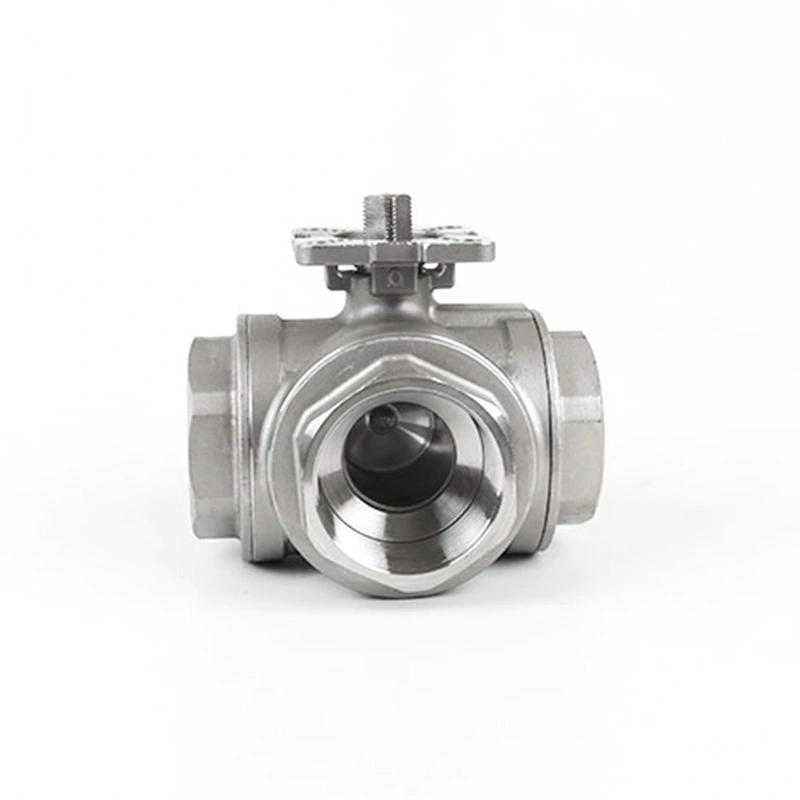

एल-पोर्ट थ्री वे कॉन्फिगरेशन

जेव्हा वाल्वला उपलब्ध असलेल्या दोन मार्गांमध्ये प्रवाह बदलण्याची आवश्यकता असते तेव्हा एल-पोर्ट व्यवस्था सामान्यतः वापरली जाते. विशिष्ट बॉल डिझाईनवर अवलंबून, ते एका इनलेटमधून दोन आऊटलेट्स मधून माध्यम निर्देशित करू शकते किंवा दोन प्रवाह दिशानिर्देशांमध्ये स्विच करू शकते.

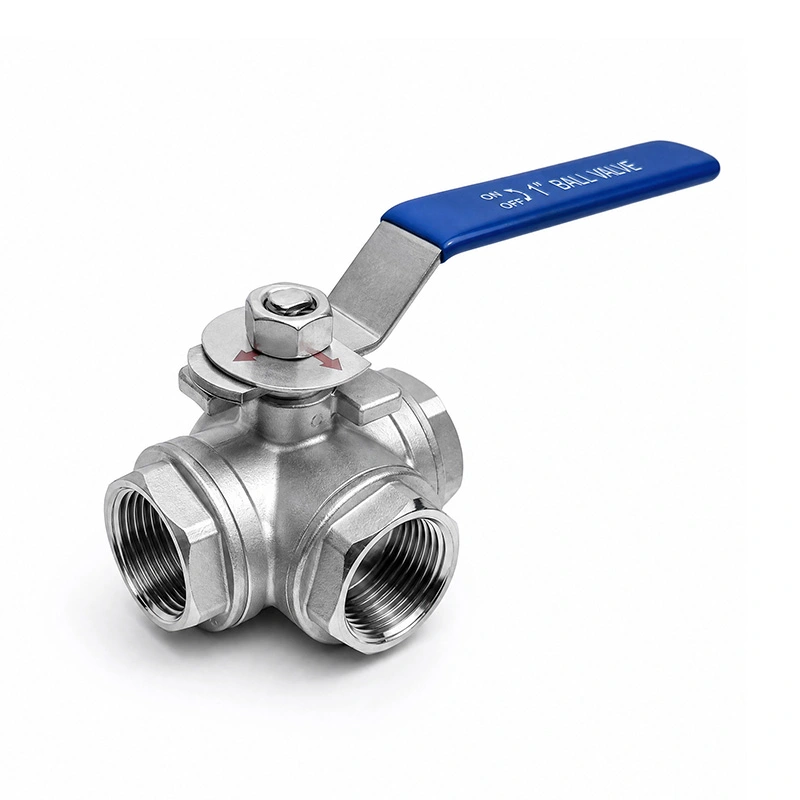

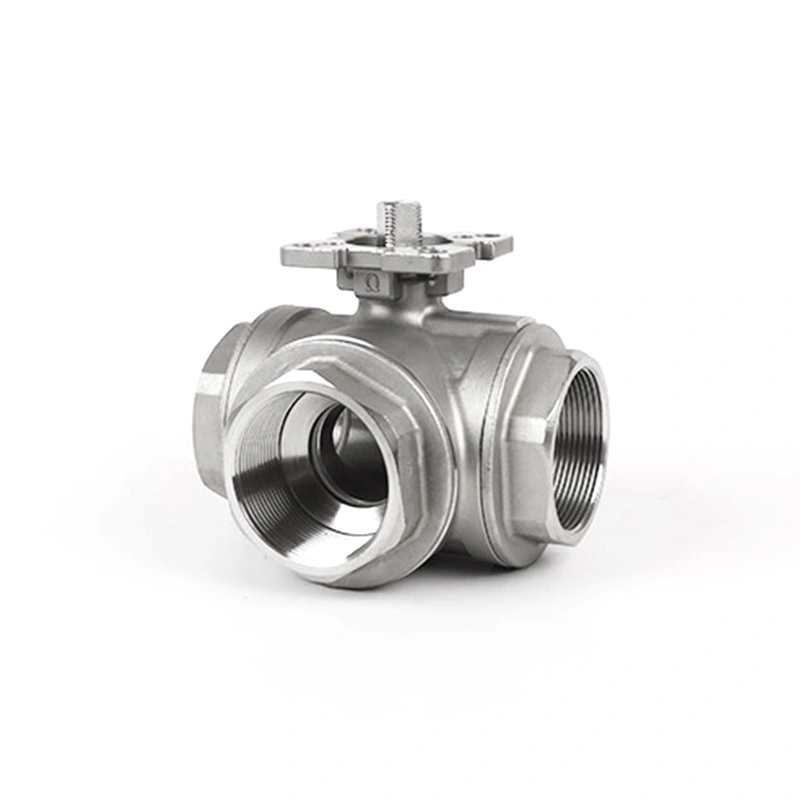

टी-पोर्ट थ्री वे कॉन्फिगरेशन

टी-पोर्ट व्यवस्था अतिरिक्त प्रवाह मार्ग संयोजन प्रदान करते आणि वळवणे किंवा प्रवाहाचे संयोजन समाविष्ट असलेल्या अनुप्रयोगांसाठी वापरली जाऊ शकते. वास्तविक उपलब्ध मार्ग अंतर्गत बॉल भूमिती आणि हँडल स्थितीवर अवलंबून असतात, त्यामुळे उत्पादनापूर्वी आवश्यक ऑपरेटिंग क्रम निश्चित केला पाहिजे.

फ्लो स्विचिंग, डायव्हर्टिंग आणि कॉम्बिनिंग

प्रामुख्याने चालू/बंद अलगावसाठी वापरल्या जाणाऱ्या मानक दोन-पोर्ट बॉल व्हॉल्व्हच्या विपरीत, तीन-मार्गी कॉन्फिगरेशन वाल्वला एकाधिक पाइपलाइन मार्गांमधील प्रवाह व्यवस्थापित करण्यास अनुमती देते. पोर्ट पॅटर्नवर अवलंबून, ते ओळींदरम्यान स्विच करण्यासाठी, विविध उपकरणांकडे माध्यम वळवण्यासाठी किंवा सुसंगत प्रवाह एकत्र करण्यासाठी वापरले जाऊ शकते.

हे विशिष्ट पाइपिंग व्यवस्थांमध्ये आवश्यक असलेल्या वैयक्तिक वाल्वची संख्या कमी करू शकते आणि उपकरणे लेआउट सुलभ करू शकतात. वाल्व कॉन्फिगरेशन नेहमी पाईप आकारानुसार निवडण्याऐवजी वास्तविक प्रक्रिया प्रवाह आवश्यकतांनुसार निवडले पाहिजे.

वेगवेगळ्या पाइपलाइन सिस्टमसाठी कनेक्शन पर्याय

शांगताई पाइपलाइन मानक आणि प्रतिष्ठापन आवश्यकता त्यानुसार भिन्न अंत कनेक्शन कॉन्फिगरेशन प्रदान करू शकते. उपलब्ध पर्यायांमध्ये थ्रेडेड, फ्लँग्ड, सॉकेट-वेल्ड आणि बट-वेल्ड कनेक्शन समाविष्ट असू शकतात, जे व्हॉल्व्ह डिझाइन आणि स्पेसिफिकेशनवर अवलंबून असतात.

कनेक्शनच्या निवडीमध्ये नाममात्र पाईप आकार, दाब रेटिंग, स्थापना पद्धत, आसपासची उपकरणे आणि लागू प्रकल्प मानकांचा विचार केला पाहिजे. विद्यमान व्हॉल्व्ह बदलताना, मूळ कनेक्शन तपशील किंवा रेखाचित्रे प्रदान करणे सुसंगततेची पुष्टी करण्यात मदत करू शकते.

साहित्य आणि सीलिंग निवड

शरीराची आणि अंतर्गत सामग्रीची निवड कार्यरत माध्यम, दाब, तापमान आणि गंज परिस्थितीवर आधारित असावी. बॉल, स्टेम, सीट्स आणि सीलिंग घटक देखील सेवा माध्यम आणि ऑपरेटिंग वातावरणाशी सुसंगत असले पाहिजेत.

सामान्य सीलिंग सामग्रीमध्ये PTFE, प्रबलित PTFE आणि इतर अनुप्रयोग-विशिष्ट सामग्रीचा समावेश असू शकतो. योग्य सीलिंग कॉन्फिगरेशन वास्तविक तापमान श्रेणी, रासायनिक सुसंगतता, दबाव परिस्थिती आणि आवश्यक सेवा कार्यप्रदर्शन यावर अवलंबून असते.

मॅन्युअल आणि स्वयंचलित ऑपरेशन

जेव्हा रिमोट किंवा ऑटोमेटेड फ्लो स्विचिंग आवश्यक असते तेव्हा थ्री-वे कॉन्फिगरेशन मॅन्युअली ऑपरेट केले जाऊ शकते किंवा ॲक्ट्युएटरसह एकत्रित केले जाऊ शकते. मॅन्युअल हँडल स्थानिक ऑपरेशनसाठी योग्य आहेत, तर स्वयंचलित प्रक्रिया प्रणालींसाठी वायवीय आणि इलेक्ट्रिक ॲक्ट्युएटरचा विचार केला जाऊ शकतो.

ऍक्च्युएटेड ऍप्लिकेशन्ससाठी, आवश्यक कंट्रोल मोड, ऑपरेटिंग सीक्वेन्स, ऍक्च्युएटर प्रकार, वीज पुरवठा किंवा हवा पुरवठा आणि अयशस्वी-सुरक्षित आवश्यकता उत्पादनापूर्वी पुष्टी केल्या पाहिजेत. ॲक्ट्युएटर देखील वाल्व टॉर्क आणि ऑपरेटिंग परिस्थितीशी योग्यरित्या जुळले पाहिजे.

उत्पादन अनुप्रयोग

थ्री-पोर्ट फ्लो स्विचिंग अशा प्रणालींमध्ये उपयुक्त आहे जिथे एका पाइपलाइनला वेगवेगळ्या प्रक्रिया मार्ग किंवा उपकरणांशी जोडणे आवश्यक आहे. ठराविक ऍप्लिकेशन्समध्ये जल उपचार प्रणाली, HVAC अभिसरण लाइन, रासायनिक प्रक्रिया, अन्न आणि पेय उपकरणे, कॉम्प्रेस्ड एअर सिस्टम, इंधन हस्तांतरण, द्रव वितरण आणि सामान्य औद्योगिक उपयोगिता यांचा समावेश होतो.

वास्तविक अनुकूलता मध्यम, दाब, तापमान, प्रवाह दर, सामग्रीची सुसंगतता आणि आवश्यक स्विचिंग पॅटर्न यावर अवलंबून असते. प्रवाह मार्ग निवडीऐवजी साधे द्वि-मार्ग अलगाव आवश्यक असलेल्या अनुप्रयोगांसाठी, एक मानक2 तुकडा बॉल वाल्वकिंवा3 तुकडा बॉल वाल्वअधिक योग्य असू शकते.

उत्पादन आणि गुणवत्ता तपासणी

शांगताई निर्दिष्ट वाल्व कॉन्फिगरेशननुसार मशीनिंग, असेंबली, तपासणी, दाब चाचणी आणि अंतिम तयारी व्यवस्थापित करते. थ्री-वे उत्पादनांसाठी, पोर्ट व्यवस्था, बॉल ओरिएंटेशन, सीलिंग कार्यप्रदर्शन, ऑपरेटिंग स्थिती आणि कनेक्शन परिमाणांवर विशेष लक्ष दिले पाहिजे.

प्रकल्प-विशिष्ट तांत्रिक आवश्यकतांचे उत्पादनापूर्वी पुनरावलोकन केले जाऊ शकते, ज्यात साहित्य, दाब रेटिंग, कनेक्शन मानके, प्रवाह नमुना, ॲक्ट्युएटर आवश्यकता आणि आवश्यक कागदपत्रे यांचा समावेश आहे. हे सुनिश्चित करण्यात मदत करते की पुरवलेले वाल्व कॉन्फिगरेशन इच्छित पाइपलाइन लेआउटशी संबंधित आहे.

योग्य तीन मार्ग बॉल वाल्व्ह कसे निवडायचे

अचूक निवड केवळ वाल्वच्या आकारापेक्षा आवश्यक प्रवाह मार्गाने सुरू होते. कोटेशनची विनंती करण्यापूर्वी, उपलब्ध असेल तेथे खालील माहिती तयार करा:

• वाल्व आकार आणि नाममात्र पाईप व्यास
• एल-पोर्ट किंवा टी-पोर्ट आवश्यकता
• आवश्यक इनलेट आणि आउटलेट प्रवाह मार्ग
• कार्यरत मध्यम आणि द्रव वैशिष्ट्ये
• कामाचा दबाव आणि दबाव रेटिंग
• ऑपरेटिंग तापमान
• शरीर आणि सीलिंग सामग्री आवश्यकता
• थ्रेडेड, फ्लँग केलेले, सॉकेट-वेल्ड किंवा बट-वेल्ड कनेक्शन
• मॅन्युअल, वायवीय किंवा इलेक्ट्रिक ऑपरेशन
• ॲक्ट्युएटर व्होल्टेज, हवा पुरवठा किंवा नियंत्रण आवश्यकता
• आवश्यक प्रमाण आणि प्रकल्प दस्तऐवजीकरण
• उपलब्ध असल्यास फ्लो डायग्राम किंवा पाइपलाइन ड्रॉइंग

एल-पोर्ट किंवा टी-पोर्ट कॉन्फिगरेशन तुमच्या पाइपलाइनशी जुळते की नाही याची तुम्हाला खात्री नसल्यास,तुमचा फ्लो डायग्राम आणि व्हॉल्व्ह आवश्यकता पाठवाशांगताई ला. आमचा कार्यसंघ अवतरण करण्यापूर्वी प्रवाह मार्ग आणि तांत्रिक बाबींचे पुनरावलोकन करू शकतो.
