स्पर्धात्मक किंमतीसह फॅक्टरी डायरेक्ट चेक वाल्व

शांगताई चेक व्हॉल्व्ह हे द्रवपदार्थ एका दिशेने वाहू देण्यासाठी डिझाइन केले आहेत आणि प्रवाहाची दिशा बदलल्यावर आपोआप उलट प्रवाह रोखतात. मॅन्युअली ऑपरेट केलेल्या आयसोलेशन व्हॉल्व्हच्या विपरीत, हे स्व-अभिनय झडप पाइपलाइनमधील दाब आणि प्रवाहाच्या स्थितीला बाह्य ॲक्ट्युएटरची आवश्यकता नसताना प्रतिसाद देतात.

बॅकफ्लोचा धोका कमी करण्यात मदत करण्यासाठी आणि कनेक्टेड पाइपिंग सिस्टमचे संरक्षण करण्यासाठी ते सामान्यतः पंप, कॉम्प्रेसर आणि इतर प्रक्रिया उपकरणांच्या डाउनस्ट्रीममध्ये स्थापित केले जातात. शांगताई जल प्रक्रिया, तेल आणि वायू, रासायनिक प्रक्रिया, पेट्रोकेमिकल प्लांट, वीज निर्मिती, एचव्हीएसी आणि सामान्य औद्योगिक अनुप्रयोगांसाठी वेगवेगळ्या वाल्व बांधकामांचा पुरवठा करते.

वेगवेगळ्या पाइपलाइन परिस्थितींसाठी उत्पादनाचे प्रकार

क्लोजर मेकॅनिझमचा थेट परिणाम ओपनिंग रिस्पॉन्स, प्रेशर लॉस, इन्स्टॉलेशन आवश्यकता आणि रिव्हर्स फ्लोच्या प्रतिकारावर होतो. योग्य बांधकाम निवडण्यासाठी पाइपलाइनच्या प्रवाहाची वैशिष्ट्ये आणि उपकरणे संरक्षित करणे आवश्यक आहे.

पंप आणि प्रक्रिया उपकरणांसाठी बॅकफ्लो प्रतिबंध

जेव्हा पंप थांबतो, दाबाची स्थिती बदलते किंवा पाइपिंग सिस्टमच्या जोडलेल्या विभागांमध्ये द्रव हलतो तेव्हा उलट प्रवाह होऊ शकतो. जेव्हा अपस्ट्रीम-टू-डाउनस्ट्रीम प्रेशर रिलेशनशिप बदलते तेव्हा योग्यरित्या निवडलेला चेक व्हॉल्व्ह आपोआप बंद होऊ शकतो, उलट प्रवाह मर्यादित करण्यास मदत करतो.

पंप डिस्चार्ज लाइन्सच्या आसपास स्थापना करणे विशेषतः महत्वाचे आहे. वाल्वचा प्रकार, बंद होण्याची वैशिष्ट्ये, पंप आउटलेटपासून अंतर आणि जवळपासचे कोपर किंवा फिटिंग सिस्टमच्या वर्तनावर परिणाम करू शकतात. दाब वाढीस संवेदनशील असलेल्या ऍप्लिकेशन्ससाठी, वाल्व निवडीदरम्यान बंद होणारा प्रतिसाद आणि वॉटर हॅमरच्या संभाव्यतेचे मूल्यांकन केले पाहिजे.

क्रॅकिंग प्रेशर आणि फ्लो आवश्यकता

क्रॅकिंग प्रेशर म्हणजे क्लोजर घटकाला त्याच्या आसनापासून दूर नेण्यासाठी आणि प्रवाह सुरू होण्यासाठी आवश्यक असलेल्या किमान विभेदक दाबाचा संदर्भ. हे पॅरामीटर कमी-दाब, गुरुत्वाकर्षण-प्रवाह आणि कमी-वेग प्रणालींमध्ये विशेषतः महत्वाचे बनते.

जास्त उघडण्याच्या प्रतिकारासह वाल्व अवांछित दाब कमी करू शकतो किंवा मर्यादित उपलब्ध दाब असलेल्या प्रणालीमध्ये प्रवाह प्रतिबंधित करू शकतो. याउलट, अस्थिर ऑपरेशन किंवा रिव्हर्स-फ्लो-संबंधित दबाव वाढीचा धोका कमी करण्यासाठी बंद करण्याची वैशिष्ट्ये अनुप्रयोगासाठी योग्य असणे आवश्यक आहे.

कॉन्फिगरेशनची विनंती करताना, सामान्य आणि किमान प्रवाह दर, ऑपरेटिंग दाब आणि उपलब्ध विभेदक दाब प्रदान करणे योग्य अंतर्गत डिझाइन निर्धारित करण्यात मदत करू शकते.

पाणी, प्रक्रिया आणि औद्योगिक सेवेसाठी साहित्य

सामग्रीची निवड कार्य माध्यम, तापमान, दाब, गंज परिस्थिती आणि लागू प्रकल्प आवश्यकता यावर आधारित असावी. वाल्वच्या बांधकामावर अवलंबून, विविध औद्योगिक सेवांसाठी शरीर आणि अंतर्गत घटक सामग्री निर्दिष्ट केली जाऊ शकते.

एंड कनेक्शन्स आणि इन्स्टॉलेशन ओरिएंटेशन

उपलब्ध कनेक्शन कॉन्फिगरेशनमध्ये फ्लँग, वेफर, लग, बट-वेल्ड, सॉकेट-वेल्ड, थ्रेडेड आणि इतर प्रोजेक्ट-निर्दिष्ट टोकांचा समावेश असू शकतो. निवडलेले कनेक्शन पाइपलाइनचे परिमाण, दाब वर्ग, स्थापना पद्धत आणि लागू कनेक्शन मानकांशी जुळले पाहिजे.

प्रत्येक डिझाइन प्रत्येक स्थापनेच्या दिशेने योग्य नाही. काही मॉडेल्स क्षैतिज आणि उभ्या पाइपलाइनमध्ये कार्य करू शकतात, तर इतरांना विशिष्ट प्रवाह अभिमुखता किंवा स्थापना स्थितीची आवश्यकता असते. चालू करण्यापूर्वी नेहमी वाल्व फ्लो बाण आणि निर्मात्याच्या स्थापनेची आवश्यकता तपासा.

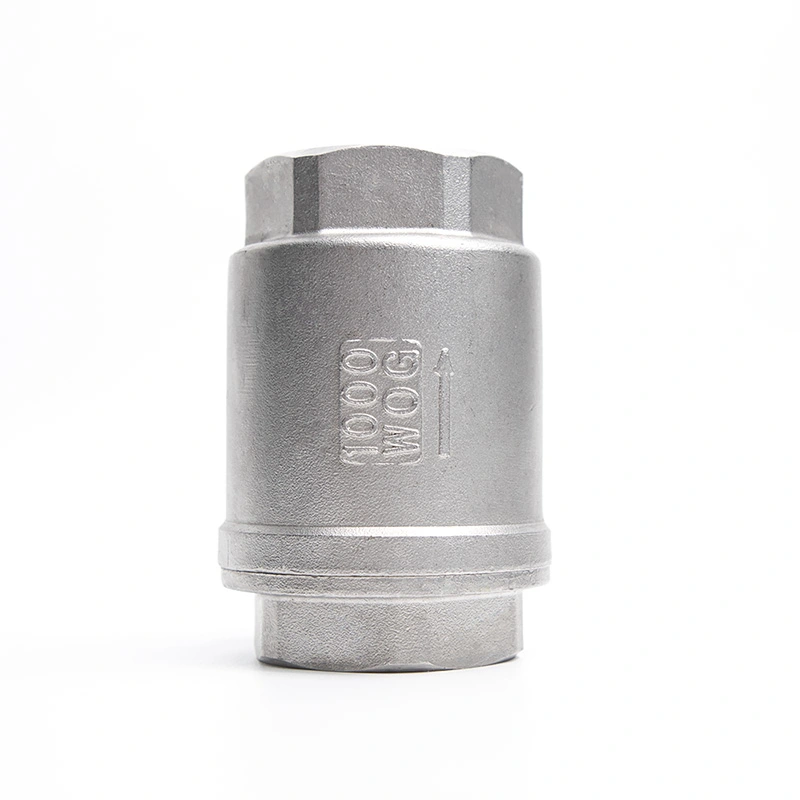

उभ्या स्थापनेसाठी, द्रव प्रवाहाची दिशा आणि क्लोजर घटकाचे वजन किंवा स्प्रिंग वैशिष्ट्ये उघडण्याच्या आणि बंद करण्याच्या वर्तनावर परिणाम करू शकतात. वाल्व बांधकाम निवडताना या घटकांचा विचार केला पाहिजे.

आवाज, कंपन आणि वॉटर हॅमर कमी करणे

जेव्हा क्लोजर घटक अस्थिर प्रवाह परिस्थितीत वारंवार उघडतो आणि बंद होतो तेव्हा आवाज किंवा कंपन येऊ शकते. चुकीचे आकारमान, कमी किंवा चढ-उतार होणारा प्रवाह वेग, अशांतता, मोडतोड आणि पंप किंवा कोपर जवळ अयोग्य स्थापना या वर्तनास कारणीभूत ठरू शकते.

पाण्याचा हातोडा हा प्रणालींमध्ये आणखी एक महत्त्वाचा विचार आहे जेथे द्रव गती वेगाने बदलते. केवळ नाममात्र पाईप आकारावर आधारित वाल्व निवडण्यापेक्षा वाल्व बंद करण्याची वैशिष्ट्ये, पाइपलाइन लेआउट, पंप ऑपरेशन आणि सिस्टम व्हॉल्यूमचे एकत्रित मूल्यांकन केले पाहिजे.

इंडस्ट्रियल पाइपिंग सिस्टीम्समधील ऍप्लिकेशन्स

हे स्व-अभिनय वाल्व वापरले जातात जेथे उलट प्रवाह उपकरणांचे ऑपरेशन, प्रक्रिया स्थिरता किंवा पाइपलाइन कार्यप्रदर्शन प्रभावित करू शकतो. योग्य बांधकाम मध्यम, प्रवाह परिस्थिती, दाब, तापमान आणि स्थापना व्यवस्था यावर अवलंबून असते.

उत्पादन आणि तपासणी

Shangtai निर्दिष्ट वाल्व कॉन्फिगरेशन आणि अनुप्रयोग आवश्यकतांनुसार उत्पादन, तपासणी आणि पुरवठा व्यवस्थापित करते. गुणवत्ता नियंत्रणामध्ये मितीय तपासणी, सामग्रीची पडताळणी, दाब चाचणी, सीलिंग कार्यप्रदर्शन, ऑपरेटिंग तपासणी आणि इतर लागू तपासणी प्रक्रियांचा समावेश असू शकतो.

शांगताई वाल्व्ह ISO 9001, CE, आणि EAC प्रमाणित आहेत. प्रकल्पासाठी आवश्यक असेल तेव्हा, API 6D आणि API 598 सह, लागू आंतरराष्ट्रीय मानकांनुसार निवडलेली उत्पादने तयार आणि चाचणी केली जाऊ शकतात.

योग्य चेक वाल्व कसे निर्दिष्ट करावे

वाल्वची निवड केवळ पाईप व्यासापेक्षा ऑपरेटिंग परिस्थितीसह सुरू झाली पाहिजे. मध्यम, प्रवाह दर, दाब, तापमान, स्थापना अभिमुखता, स्वीकार्य दाब कमी होणे आणि उलट प्रवाहासाठी आवश्यक प्रतिसाद या सर्व गोष्टी योग्य वाल्व बांधणीवर परिणाम करतात.

पंप आणि कंप्रेसर सिस्टीमसाठी, सामान्य आणि कमाल प्रवाह दर, ऑपरेटिंग दाब, पाईप आकार, उपकरणाचा प्रकार आणि कोणतीही ज्ञात दाब वाढ किंवा वॉटर हॅमर परिस्थिती प्रदान करा. कमी-दाब प्रणालीसाठी, क्रॅकिंग प्रेशर आणि किमान ऑपरेटिंग फ्लो हे विशेषतः उपयुक्त निवड पॅरामीटर्स आहेत.

तुम्ही पाइपलाइन रेखाचित्रे, झडपाचे वेळापत्रक, उपकरणे डेटा शीट किंवा विद्यमान झडप तपशील देखील प्रदान करू शकता. कॉन्फिगरेशन आणि कोटेशन तयार करण्यापूर्वी शांगताई उपलब्ध माहितीचे पुनरावलोकन करू शकतात. इतर औद्योगिक वाल्व उत्पादनांसाठी, भेट द्याशांगताई वाल्व उत्पादन श्रेणी.
