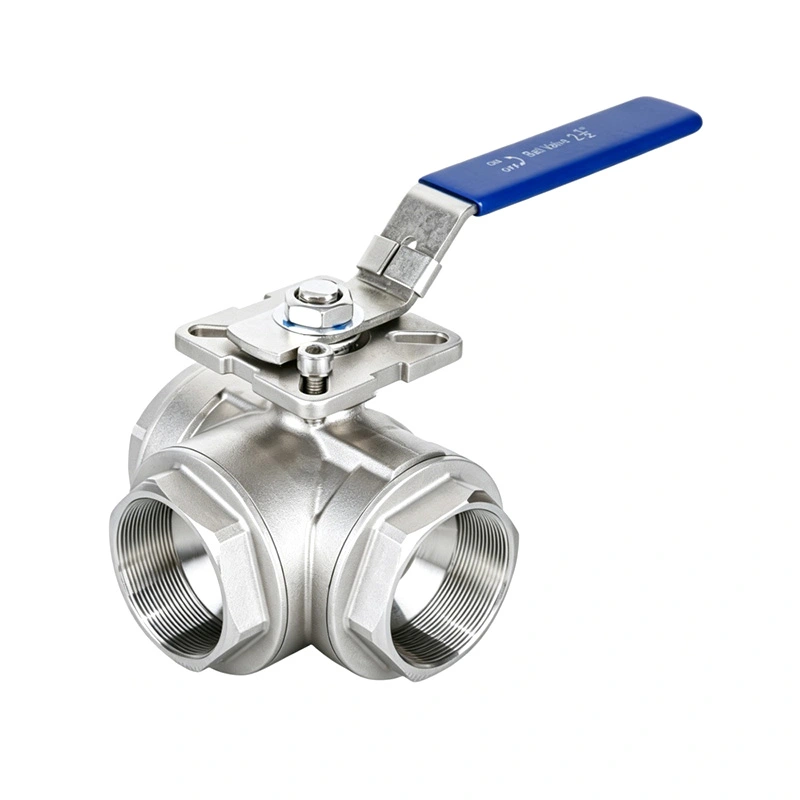

थ्री-वे बॉल व्हॉल्व्ह एल पोर्ट औद्योगिक पाइपिंग सिस्टममध्ये प्रवाह नियंत्रण कसे सुधारू शकते

शांगताईa प्रदान करतेतीन मार्ग बॉल झडप एल पोर्टऔद्योगिक पाइपिंग सिस्टममध्ये विश्वसनीय प्रवाह स्विचिंगसाठी डिझाइन केलेले. थ्री-पीस बॉडी, विस्तारित बट-वेल्ड एंड्स आणि स्टेनलेस स्टील कन्स्ट्रक्शन पर्यायांसह, हा व्हॉल्व्ह इंजिनीअर्सना फ्लुइड राउटिंग व्यवस्थापित करण्यात, पाइपलाइन लेआउट्स सुलभ करण्यात आणि ऑपरेटिंग परिस्थितीनुसार देखभालीचे नियोजन करण्यात मदत करतो.

एल-पोर्ट कॉन्फिगरेशनसह तीन-मार्गी बॉल व्हॉल्व्ह दोन जोडलेल्या पाइपलाइन शाखांमधील द्रव पुनर्निर्देशित करण्यासाठी डिझाइन केलेले आहे. त्याचा खास मशीन केलेला बॉल एक L-आकाराचा पॅसेज तयार करतो जो हँडल फिरत असताना निवडलेल्या पोर्ट्सशी संरेखित होतो. टी-पोर्ट डिझाइनच्या विपरीत, जे त्याच्या कॉन्फिगरेशननुसार एकाच वेळी अनेक पोर्ट कनेक्ट करू शकते, एल-पोर्ट व्हॉल्व्ह प्रामुख्याने प्रवाह वळवणे आणि स्त्रोत निवडीसाठी वापरला जातो. योग्य वाल्व निवडण्यासाठी पोर्ट ओरिएंटेशन, शरीर सामग्री, सीट सुसंगतता, दाब-तापमान रेटिंग आणि कनेक्शन मानकांवर लक्ष देणे आवश्यक आहे. हे मार्गदर्शक कार्य तत्त्व, मुख्य फायदे, औद्योगिक अनुप्रयोग आणि एल-पोर्ट थ्री-वे बॉल व्हॉल्व्हच्या खरेदीचे विचार, अभियंते, देखभाल कार्यसंघ आणि औद्योगिक खरेदीदारांना माहितीपूर्ण निर्णय घेण्यास मदत करते हे स्पष्ट करते.

सामग्री सारणी

• तीन मार्ग बॉल वाल्व एल पोर्ट म्हणजे काय?
• एल-पोर्ट थ्री-वे बॉल वाल्व कसे कार्य करते?
• एल-पोर्ट विरुद्ध टी-पोर्ट: फरक काय आहे?
• मुख्य फायदे काय आहेत?
• एल-पोर्ट बॉल वाल्व्ह कुठे वापरले जातात?
• योग्य वाल्व कसे निवडावे
• पुनरावलोकन करण्यासाठी तांत्रिक तपशील
• स्थापना आणि देखभाल शिफारसी
• वारंवार विचारले जाणारे प्रश्न
• निष्कर्ष: योग्य प्रवाह नियंत्रण निर्णय घेणे

तीन मार्ग बॉल वाल्व एल पोर्ट म्हणजे काय?

थ्री-वे बॉल व्हॉल्व्ह हे एक यांत्रिक प्रवाह-नियंत्रण उपकरण आहे ज्यामध्ये तीन पोर्ट असतात आणि त्याच्या शरीरात फिरणारा चेंडू असतो. जेव्हा वाल्व ऑपरेट केले जाते तेव्हा कोणते पोर्ट संवाद साधतात हे अंतर्गत पॅसेज निर्धारित करते. एल-पोर्ट कॉन्फिगरेशनमध्ये, पॅसेज L अक्षरासारखा दिसतो, ज्यामुळे वाल्वला निवडलेल्या कनेक्शनमध्ये द्रव थेट जातो.

उदाहरणार्थ, पाइपलाइनमध्ये एक सामान्य कनेक्शन आणि दोन पर्यायी आउटलेट असू शकतात. अंतर्गत पॅसेज आणि हँडलच्या स्थितीनुसार वाल्व प्रथम आउटलेटकडे येणारा द्रव निर्देशित करू शकतो किंवा दुसऱ्या आउटलेटवर स्विच करू शकतो. जेव्हा व्हॉल्व्हचे डिझाइन त्या व्यवस्थेस समर्थन देते तेव्हा न वापरलेली शाखा अभिप्रेत ऑपरेटिंग स्थितीत वेगळी केली जाते.

शांगताईचे उत्पादन तीन-पीस बॉडी आणि विस्तारित बट-वेल्ड टोकांसह या प्रवाह-मार्गाचे तत्त्व एकत्र करते. अतिरिक्त वेल्ड-एंड लांबी पाइपलाइनच्या स्थापनेसाठी कार्यरत जागा प्रदान करते आणि इन्सुलेटेड किंवा दफन केलेल्या पाईपिंग लेआउटमध्ये उपयुक्त असू शकते जेथे निर्दिष्ट डिझाइनला अतिरिक्त मंजुरी आवश्यक आहे.

सामान्य बांधकाम विचारांमध्ये हे समाविष्ट आहे:

• वाल्व बॉडी:स्टेनलेस स्टील किंवा इतर निर्दिष्ट साहित्य अनुप्रयोगानुसार निवडले.
• बॉल आणि स्टेम:प्रवाह निर्देशित करण्यासाठी आणि ऑपरेटिंग टॉर्क प्रसारित करण्यासाठी जबाबदार घटक.
• जागा आणि सील:निर्दिष्ट सेवा परिस्थितीत सीलिंग कार्यप्रदर्शनास समर्थन देणारे भाग.
• कनेक्शन:निवडलेल्या मॉडेलवर अवलंबून बट-वेल्ड, थ्रेडेड किंवा इतर कॉन्फिगरेशन.
• ऑपरेटिंग यंत्रणा:मॅन्युअल हँडल किंवा सुसंगत ॲक्ट्युएटर, जेथे उपलब्ध असेल.

अंतिम कॉन्फिगरेशन नेहमी निर्मात्याच्या मंजूर रेखाचित्रे आणि तांत्रिक दस्तऐवजीकरणाच्या विरूद्ध तपासले पाहिजे.

एल-पोर्ट थ्री-वे बॉल वाल्व कसे कार्य करते?

वाल्व बॉडीमध्ये खास ड्रिल केलेला बॉल फिरवून झडप चालते. जेव्हा बॉल पॅसेज दोन निवडलेल्या पोर्ट्ससह संरेखित होतो, तेव्हा द्रव त्या कनेक्शन दरम्यान प्रवास करू शकतो. बॉलची दिशा बदलल्याने उपलब्ध प्रवाहाचा मार्ग बदलतो.

सामान्य वळवण्याच्या व्यवस्थेमध्ये, ऑपरेटिंग अनुक्रमात खालील अटी समाविष्ट असतात:

1. प्रथम प्रवाह स्थिती:सामान्य पोर्ट एका निवडलेल्या शाखेला जोडतो, ज्यामुळे द्रव पहिल्या मार्गाचे अनुसरण करू शकते.
2. बदल ऑपरेशन:ऑपरेटर निर्मात्याच्या ऑपरेटिंग निर्देशांनुसार हँडल फिरवतो.
3. द्वितीय प्रवाह स्थिती:अंतर्गत रस्ता पर्यायी शाखेसह संरेखित करतो, द्रव पुनर्निर्देशित करतो.
4. पृथक्करण स्थिती, डिझाइन केलेले असल्यास:काही एल-पोर्ट कॉन्फिगरेशन्स सर्व तीन पोर्ट अवरोधित करणारी स्थिती प्रदान करतात. ही क्षमता विशिष्ट वाल्वसाठी सत्यापित करणे आवश्यक आहे.

पोर्ट नंबरिंग, हँडल ओरिएंटेशन, रोटेशन अँगल आणि उपलब्ध स्टॉपिंग पोझिशन्स डिझाइन्समध्ये बदलतात. म्हणून, ऑपरेटरने असे गृहीत धरू नये की विशिष्ट हँडल दिशा नेहमी समान प्रवाह मार्गाशी संबंधित असते.

कार्यान्वित करण्यापूर्वी, वाल्वच्या प्रवाह आकृतीचे पुनरावलोकन करा आणि प्रत्येक परवानगी असलेल्या ऑपरेटिंग पोझिशन अंतर्गत इच्छित कनेक्शनची पुष्टी करा. स्वयंचलित प्रणालींमध्ये हे विशेषतः महत्वाचे आहे, जेथे चुकीचा ॲक्ट्युएटर अनुक्रम उत्पादनात व्यत्यय आणू शकतो किंवा अनपेक्षित गंतव्यस्थानावर द्रव पाठवू शकतो.

एल-पोर्ट विरुद्ध टी-पोर्ट: फरक काय आहे?

जरी दोन्ही डिझाईन्स तीन पोर्ट वापरत असले तरी त्यांचे अंतर्गत बॉल पॅसेज वेगवेगळे उद्देश पूर्ण करतात. त्यापैकी निवडणे प्रामुख्याने सिस्टीमला शाखांमधील प्रवाह स्विच करणे किंवा मिश्रण आणि वितरणासाठी अनेक मार्ग जोडणे आवश्यक आहे यावर अवलंबून असते.

टेबल प्रत्येक वाल्वच्या ऑपरेटिंग अनुक्रमाची हमी देण्याऐवजी सामान्य डिझाइन तत्त्वांचे वर्णन करते. उत्पादक वेगवेगळ्या बॉल व्यवस्था, सीट कॉन्फिगरेशन आणि स्टॉप पोझिशन्स देऊ शकतात.

दोन द्रव स्रोत वेगळे असले पाहिजेत अशा अनुप्रयोगांसाठी, एल-पोर्ट डिझाइन योग्य असू शकते जर त्याचा मंजूर प्रवाह आकृती आवश्यक अलगावची पुष्टी करत असेल. जिथे एकाच वेळी अनेक पोर्ट्समध्ये संवाद आवश्यक असेल तिथे टी-पोर्ट डिझाइन अधिक योग्य असू शकते.

अतिरिक्त पार्श्वभूमीसाठी, निवड अंतिम करण्यापूर्वी निर्मात्याच्या एल-पोर्ट थ्री-वे बॉल व्हॉल्व्ह उत्पादन माहितीचे पुनरावलोकन करा.

मुख्य फायदे काय आहेत?

1. लवचिक प्रवाह मार्ग

एल-पोर्ट व्हॉल्व्ह ऑपरेटरना प्रत्येक चेंजओव्हर पॉईंटवर स्वतंत्र व्हॉल्व्ह स्थापित न करता नियुक्त पाइपलाइन शाखांमध्ये स्विच करण्याची परवानगी देतो. हे द्रव हस्तांतरण, स्त्रोत निवड आणि प्रक्रिया मार्गासाठी वापरल्या जाणाऱ्या उपकरणांची व्यवस्था सुलभ करू शकते.

2. स्पेस-कार्यक्षम पाइपलाइन डिझाइन

एका व्हॉल्व्ह बॉडीमध्ये अनेक प्रवाह जोडण्या एकत्रित केल्याने योग्य स्थापनेमध्ये आवश्यक असलेल्या वैयक्तिक घटकांची संख्या कमी होऊ शकते. कमी घटकांचा अर्थ कमी कनेक्शन पॉइंट्स देखील असू शकतात ज्यासाठी तपासणी आवश्यक आहे, जरी एकूण सिस्टम डिझाइन वास्तविक बचत निर्धारित करते.

3. स्टेनलेस स्टील साहित्य पर्याय

स्टेनलेस स्टीलचे बांधकाम सुसंगत औद्योगिक वातावरणात उपयुक्त गंज प्रतिरोध प्रदान करू शकते. योग्य ग्रेड प्रक्रिया माध्यम, क्लोराईड एकाग्रता, स्वच्छता रसायने, तापमान आणि इतर सेवा परिस्थितींवर अवलंबून असते. सामग्रीची निवड सर्व स्टेनलेस स्टील्स सारखीच कामगिरी करतात असे गृहित धरण्यापेक्षा सत्यापित सुसंगततेवर आधारित असावी.

4. थ्री-पीस कन्स्ट्रक्शनद्वारे मेंटेनन्स ऍक्सेस

थ्री-पीस बॉडी अंतर्गत तपासणी आणि सेवा अधिक सोयीस्कर बनवू शकते कारण निर्मात्याच्या प्रक्रियेनुसार वाल्व वेगळे केले जाऊ शकते. पाईपलाईन विलग केल्यानंतर, दबाव टाकल्यानंतर, निचरा केल्यावर आणि सुरक्षित केले गेल्यानंतर, योग्य देखभाल करणारे कर्मचारी सेवायोग्य घटकांची तपासणी करू शकतात आणि आवश्यक असल्यास सुसंगत जागा किंवा सील बदलू शकतात.

5. विशिष्ट स्थापनेसाठी विस्तारित बट-वेल्ड एंड्स

विस्तारित बट-वेल्ड टोक पाइपलाइन वेल्डिंग दरम्यान अतिरिक्त क्लिअरन्स प्रदान करू शकतात, विशेषत: इन्सुलेशन किंवा दबलेल्या पाईपिंगच्या लेआउटमध्ये. योग्य स्थापना आवश्यक आहे: सीट, सील किंवा इतर तापमान-संवेदनशील अंतर्गत घटकांचे नुकसान टाळण्यासाठी वेल्डिंग प्रक्रियेत उष्णता इनपुट नियंत्रित करणे आवश्यक आहे.

एल-पोर्ट बॉल वाल्व्ह कुठे वापरले जातात?

प्रवाह पुनर्निर्देशित करण्याची क्षमता अनेक औद्योगिक क्षेत्रांमध्ये हे वाल्व कॉन्फिगरेशन उपयुक्त बनवते. त्याची उपयुक्तता प्रक्रिया माध्यम, दाब, तापमान, कनेक्शन व्यवस्था आणि आवश्यक शट-ऑफ कार्यप्रदर्शन यावर अवलंबून असते.

• पेट्रोकेमिकल प्रक्रिया:नियुक्त पाइपलाइन शाखांमध्ये सुसंगत प्रक्रिया प्रवाह स्विच करणे.
• तेल आणि वायू प्रणाली:ऍप्लिकेशन्समध्ये पर्यायी प्रवाह मार्ग निवडणे जेथे वाल्वचे दाब रेटिंग आणि सामग्रीची अनुकूलता योग्य आहे.
• औष्णिक ऊर्जा प्रणाली:प्रक्रिया सर्किट किंवा उपकरणे कनेक्शन दरम्यान सुसंगत द्रव पुनर्निर्देशित.
• पाणी उपचार:निवडलेल्या ट्रीटमेंट लाईन्स किंवा सिस्टीमच्या शाखांमधील पाण्याचा प्रवाह बदलणे.
• औद्योगिक उपकरणे:वेगवेगळ्या ऑपरेटिंग मोड्स किंवा देखभाल व्यवस्थांना समर्थन देण्यासाठी द्रव पुरवठा मार्ग बदलणे.

उदाहरणार्थ, वॉटर-ट्रीटमेंट इन्स्टॉलेशन दोन नियुक्त फ्लो रूट्समधून निवडण्यासाठी L-पोर्ट व्हॉल्व्ह वापरू शकते. सिस्टम डिझाइन दरम्यान, अभियंत्यांनी व्हॉल्व्हला सेवेत ठेवण्यापूर्वी पोर्ट नकाशा, इच्छित अलगाव स्थिती आणि प्रवाह मार्ग बदलण्याचे परिणाम सत्यापित केले पाहिजेत.

प्रत्येक थ्री-वे बॉल व्हॉल्व्ह प्रत्येक द्रव किंवा ऑपरेटिंग स्थितीसाठी योग्य नाही. अपघर्षक कण, चिपचिपा माध्यम, संक्षारक रसायने, उच्च विभेदक दाब आणि भारदस्त तापमान आसन जीवन आणि सीलिंग कार्यक्षमतेवर परिणाम करू शकतात. केवळ उद्योगाच्या नावाऐवजी वास्तविक सेवेसाठी वाल्व निवडणे आवश्यक आहे.

योग्य वाल्व कसे निवडावे

थ्री-वे बॉल व्हॉल्व्ह खरेदी करताना नाममात्र पाईप व्यासाशी जुळण्यापेक्षा अधिक समाविष्ट आहे. एक विश्वासार्ह निवड प्रक्रिया आवश्यक प्रवाह कार्यासह सुरू झाली पाहिजे आणि सामग्री सुसंगतता, यांत्रिक रेटिंग, स्थापना परिमाणे आणि देखभाल आवश्यकतांद्वारे चालू ठेवावी.

1. आवश्यक प्रवाह नमुना परिभाषित करा

सामान्य बंदर, पर्यायी शाखा आणि प्रत्येक आवश्यक ऑपरेटिंग पोझिशन ओळखा. प्रत्येक पोझिशनमध्ये कोणते पोर्ट कनेक्ट केलेले आहेत आणि कोणते वेगळे केले आहेत हे सत्यापित करण्यासाठी निर्मात्याचा प्रवाह आकृती मिळवा.

2. दाब आणि तापमान आवश्यकतांची पुष्टी करा

वास्तविक सेवा तापमानावर रेट केलेले ऑपरेटिंग दाब तपासा. तापमान आणि सामग्रीच्या निवडीसह दबाव रेटिंग बदलू शकतात, म्हणून कमाल दाब मूल्य निर्दिष्ट परिस्थितींपासून स्वतंत्रपणे विचारात घेतले जाऊ नये.

3. सुसंगत शरीर आणि सीलिंग साहित्य निवडा

प्रस्तावित बॉडी, बॉल, स्टेम, सीट आणि सील सामग्रीसह प्रक्रिया माध्यमाची तुलना करा. PTFE-आधारित जागा आणि प्रबलित PTFE प्रकारांमध्ये भिन्न यांत्रिक आणि थर्मल वैशिष्ट्ये आहेत. प्रत्येक अनुप्रयोगासाठी रासायनिक सुसंगतता आणि निर्मात्याची परवानगीयोग्य सेवा श्रेणीची पुष्टी केली पाहिजे.

4. कनेक्शन मानक तपासा

निर्दिष्ट कनेक्शन प्रकार, परिमाणे आणि लागू मानक सत्यापित करा. बट-वेल्ड इंस्टॉलेशनसाठी, शेवटची तयारी आणि मितीय रेखाचित्रांचे पुनरावलोकन करा. थ्रेडेड आणि वेल्डेड कनेक्शन योग्यरित्या इंजिनियर केलेल्या पाईपिंग व्यवस्थेशिवाय अदलाबदल करण्यायोग्य नाहीत.

5. मॅन्युअल किंवा ऑटोमेटेड ऑपरेशनवर निर्णय घ्या

अधूनमधून मार्ग बदलण्यासाठी मॅन्युअल हँडल पुरेसे असू शकते. वारंवार स्विचिंग किंवा रिमोट कंट्रोल आवश्यक असल्यास, एक सुसंगत वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटर उपलब्ध आहे की नाही ते विचारा. ऑपरेटिंग टॉर्क, आवश्यक प्रवास, पोझिशन फीडबॅक आणि पॉवर किंवा एअर सप्लाय फेल्युअर दरम्यान इच्छित प्रतिसादाची पुष्टी करा.

6. तपासणी आणि दस्तऐवजीकरण आवश्यकतांचे मूल्यांकन करा

गंभीर सेवांसाठी, सामग्रीची ओळख, दबाव-चाचणी दस्तऐवजीकरण, मितीय तपासणी, शोधण्यायोग्यता आणि कोणत्याही प्रकल्प-विशिष्ट स्वीकृती आवश्यकता स्पष्ट करा. हे रेकॉर्ड खरेदी करणाऱ्या संघांना आणि अभियंत्यांना हे सत्यापित करण्यात मदत करतात की पुरवठा केलेला झडप मंजूर विनिर्देशांशी जुळतो.

पुनरावलोकन करण्यासाठी तांत्रिक तपशील

शांगताईच्या प्रकाशित उत्पादनाची माहिती तीन-पीस बॉडी आणि विस्तारित बट-वेल्ड टोकांसह एल-पोर्ट थ्री-वे बॉल व्हॉल्व्हचे मूल्यांकन करण्यासाठी एक उपयुक्त प्रारंभिक बिंदू प्रदान करते. खाली सूचीबद्ध मूल्ये संदर्भित उत्पादन कॉन्फिगरेशनचे वर्णन करतात आणि खरेदी करण्यापूर्वी अवतरण आणि वर्तमान मंजूर डेटाशीटच्या विरूद्ध पुष्टी केली पाहिजे.

हे आकडे सर्व एल-पोर्ट वाल्व्हसाठी सार्वत्रिक रेटिंग नाहीत. उत्पादन पृष्ठ वैकल्पिक सामग्री आणि सीलिंग कॉन्फिगरेशनची देखील चर्चा करते. खरेदीदारांनी त्यांच्या ऑर्डरसाठी प्रेशर-तापमान लिफाफा, कनेक्शन तपशील आणि सामग्रीची रचना यांचे नवीनतम तांत्रिक रेखाचित्र आणि लेखी पुष्टीकरणाची विनंती करावी.

स्थापना आणि देखभाल शिफारसी

योग्य स्थापना आणि नियोजित देखभाल वाल्व कार्यप्रदर्शन टिकवून ठेवण्यास आणि टाळता येण्याजोगा डाउनटाइम कमी करण्यास मदत करते. खालील पद्धती अभियांत्रिकी, कमिशनिंग आणि देखभाल संघांसाठी उपयुक्त आहेत.

• स्थापनेपूर्वी तपासा:व्हॉल्व्ह बॉडी, वेल्ड एंड्स, ऑपरेटिंग मेकॅनिझम आणि नुकसान किंवा दूषित होण्यासाठी संरक्षणात्मक पॅकेजिंग तपासा.
• प्रवाहाची दिशा सत्यापित करा:व्हॉल्व्ह जोडण्यापूर्वी प्रत्यक्ष पोर्ट व्यवस्थेची मंजूर पाईपिंग आकृतीसह तुलना करा.
• योग्य वेल्डिंग प्रक्रिया वापरा:बट-वेल्ड डिझाईन्ससाठी, निर्मात्याच्या सूचनांनुसार योग्य प्रक्रियांचे अनुसरण करा आणि उष्णता इनपुट नियंत्रित करा.
• ऑपरेटिंग क्रम तपासा:जेथे सुरक्षित आणि योग्य असेल तेथे, प्रक्रिया माध्यम सादर करण्यापूर्वी हँडल पोझिशन्स आणि फ्लो-पाथ संकेतांची पडताळणी करा.
• असुरक्षित देखभाल प्रतिबंधित करा:व्हॉल्व्ह वेगळे करा, दबाव कमी करा, धोकादायक सामग्री काढून टाका आणि विघटन करण्यापूर्वी साइटच्या लॉकआउट आणि सुरक्षा प्रक्रियेचे अनुसरण करा.
• जागा आणि सील तपासा:सेवेसाठी योग्य अंतराने पोशाख, रासायनिक नुकसान, गळती आणि ऑपरेटिंग अडचणी तपासा.
• तांत्रिक नोंदी ठेवा:दस्तऐवज तपासणी, बदली, चाचणी परिणाम आणि ऑपरेटिंग परिस्थितीत कोणतेही बदल.

बॉल व्हॉल्व्ह सामान्यत: ऑन-ऑफ सर्व्हिस आणि फ्लो रूटिंगसाठी असतात, जोपर्यंत निर्मात्याने त्या कर्तव्याला विशेष मान्यता दिली नाही तोपर्यंत सतत थ्रॉटलिंग होत नाही. अयोग्य अर्धवट उघडलेल्या स्थितीत झडप चालविण्यामुळे काही विशिष्ट परिस्थितींमध्ये अशांतता, धूप किंवा सीटचे नुकसान वाढू शकते.

वारंवार विचारले जाणारे प्रश्न

1. थ्री वे बॉल व्हॉल्व्ह एल पोर्टचे मुख्य कार्य काय आहे?

त्याचे प्राथमिक कार्य निवडलेल्या पाइपलाइन शाखांमधील द्रव पुनर्निर्देशित करणे आहे. बॉलच्या आतील एल-आकाराचा रस्ता वाल्वच्या अभिमुखतेनुसार नियुक्त बंदरांना जोडतो. अचूक ऑपरेटिंग क्रम आणि अलगाव क्षमतेची पुष्टी करण्यासाठी मंजूर प्रवाह आकृतीचा सल्ला घ्यावा.

2. एल-पोर्ट आणि टी-पोर्ट बॉल व्हॉल्व्हमध्ये काय फरक आहे?

एल-पोर्ट डिझाइनचा वापर मुख्यतः फ्लो स्विचिंगसाठी किंवा निवडलेल्या पोर्ट्समध्ये वळवण्यासाठी केला जातो. टी-पोर्ट डिझाइन अतिरिक्त कनेक्शन पॅटर्न देते आणि सर्व तीन पोर्ट्सना एकाच वेळी संवाद साधण्याची परवानगी देऊ शकते. योग्य पर्याय आवश्यक प्रक्रिया कार्य आणि निर्मात्याच्या पोर्ट कॉन्फिगरेशनवर अवलंबून असतो.

3. एल-पोर्ट थ्री-वे बॉल व्हॉल्व्ह पूर्णपणे प्रवाह बंद करू शकतो?

काही एल-पोर्ट डिझाईन्समध्ये सर्व-पोर्ट-बंद स्थिती समाविष्ट असते, तर इतरांमध्ये भिन्न ऑपरेटिंग व्यवस्था असतात. विशिष्ट वाल्वच्या प्रवाह आकृती आणि सीलिंग वैशिष्ट्यांमधून पूर्ण अलगावची पुष्टी करणे आवश्यक आहे. जेथे अलगाव सुरक्षितता-गंभीर आहे, तेथे आवश्यक गळती कार्यप्रदर्शन आणि अतिरिक्त अलगाव उपकरणे आवश्यक आहेत की नाही हे सत्यापित करा.

4. एल-पोर्ट बॉल वाल्वसाठी कोणती सामग्री योग्य आहे?

सामग्रीची निवड द्रवपदार्थ, गंज, दाब, तापमान आणि साफसफाईच्या आवश्यकतांवर अवलंबून असते. स्टेनलेस स्टील ग्रेड जसे की 304 किंवा 316 अनेक ऍप्लिकेशन्ससाठी अनुकूल असू शकतात, तर PTFE-आधारित किंवा प्रबलित सीट काही सेवांसाठी योग्य असू शकतात. संपूर्ण ओले-साहित्य संयोजन सुसंगततेसाठी तपासले जाणे आवश्यक आहे.

5. कोटेशनची विनंती करण्यासाठी कोणती माहिती आवश्यक आहे?

नाममात्र वाल्व आकार, आवश्यक पोर्ट व्यवस्था, कनेक्शन प्रकार, दाब आणि तापमान परिस्थिती, प्रक्रिया माध्यम, पसंतीचे साहित्य, प्रमाण आणि कार्यपद्धती प्रदान करा. पाइपलाइन रेखाचित्रे, आवश्यक प्रवाह अनुक्रम आणि प्रकल्प-विशिष्ट तपासणी आवश्यकता पुरवठादारास योग्य कॉन्फिगरेशनची पुष्टी करण्यात मदत करू शकतात.

6. विस्तारित बट-वेल्ड सिरोंसह तीन-पीस वाल्वचा विचार का करावा?

तीन-तुकड्यांचे बांधकाम निर्मात्याच्या देखभाल प्रक्रियेच्या अधीन राहून सेवायोग्य अंतर्गत घटकांपर्यंत प्रवेश सुलभ करू शकते. विस्तारित बट-वेल्ड टोके वेल्डिंगसाठी अतिरिक्त मंजुरी प्रदान करू शकतात आणि विशिष्ट इन्सुलेटेड किंवा पुरलेल्या पाईपिंग व्यवस्थेस अनुकूल असू शकतात. ऑर्डर करण्यापूर्वी परिमाणे आणि स्थापना पद्धत तपासली पाहिजे.

निष्कर्ष: योग्य प्रवाह नियंत्रण निर्णय घेणे

एल-पोर्ट पॅसेजसह तीन-मार्गी बॉल व्हॉल्व्ह नियुक्त पाइपलाइन शाखांमध्ये द्रव बदलण्यासाठी एक व्यावहारिक उपाय प्रदान करू शकतो. त्याची परिणामकारकता योग्य पोर्ट व्यवस्था निवडणे, दबाव आणि तापमान मर्यादा पडताळणे, सुसंगत सामग्री निवडणे आणि वाल्वच्या ऑपरेटिंग पोझिशन्स प्रक्रियेच्या आवश्यकतांशी जुळत असल्याची खात्री करणे यावर अवलंबून असते. थ्री-पीस बॉडी आणि विस्तारित बट-वेल्ड एंड्स यासारखे बांधकाम तपशील देखील इंस्टॉलेशन नियोजन आणि दीर्घकालीन देखभाल प्रभावित करू शकतात.

शांगताई औद्योगिक व्हॉल्व्ह निवडीला समर्थन देण्यासाठी उत्पादन माहिती आणि कॉन्फिगरेशन पर्याय ऑफर करते. जर तुम्ही एल-पोर्ट डिझाइन्सची तुलना करत असाल, नवीन पाइपिंग सिस्टमची योजना करत असाल किंवा विद्यमान व्हॉल्व्ह बदलत असाल, तर थ्री वे बॉल व्हॉल्व्ह एल पोर्ट वैशिष्ट्यांचे पुनरावलोकन करा आणि ऑर्डर देण्यापूर्वी तुमच्या ऑपरेटिंग आवश्यकता तयार करा. तुमच्या अर्जावर चर्चा करण्यासाठी, तांत्रिक तपशीलांची पुष्टी करण्यासाठी आणि योग्य कोटेशनची विनंती करण्यासाठी आमच्या टीमशी संपर्क साधा. कृपयाआमच्याशी संपर्क साधातुमच्या औद्योगिक प्रवाह-नियंत्रण गरजेनुसार बनवलेले व्हॉल्व्ह सोल्यूशन्स एक्सप्लोर करण्यासाठी आज.
