3PC बॉल वाल्व्ह
लॉकिंग डिव्हाइससह 3PC हेवी ड्यूटी बॉल वाल्व
लॉकिंग डिव्हाइससह शांगताई 3PC हेवी ड्यूटी बॉल व्हॉल्व्ह हा एक प्रबलित उच्च-दाब शट-ऑफ वाल्व आहे ज्यामध्ये अँटी-ब्लोआउट स्टेम आणि तापमान आणि दबाव परिस्थितीची मागणी करण्यासाठी कस्टमाइझ करण्यायोग्य सीलिंग घटक आहेत.
लॉकिंग डिव्हाइससह शांगताई 3PC हेवी ड्यूटी बॉल व्हॉल्व्ह औद्योगिक पाइपलाइन सिस्टमसाठी डिझाइन केलेले आहे ज्यांना सुरक्षित शट-ऑफ आणि नियंत्रित मॅन्युअल ऑपरेशन आवश्यक आहे. थ्री-पीस बांधकाम देखभालीसाठी अंतर्गत घटकांमध्ये प्रवेश प्रदान करते, तर लॉक करण्यायोग्य हँडल अनपेक्षित वाल्व ऑपरेशन टाळण्यास मदत करते. कार्यरत माध्यम आणि अनुप्रयोग आवश्यकतांनुसार भिन्न आसन, सील, दाब आणि तापमान कॉन्फिगरेशन प्रदान केले जाऊ शकतात.
फायदे
1. हेवी-ड्युटी थ्री-पीस बांधकाम
प्रबलित थ्री-पीस बॉडी औद्योगिक पाइपलाइन सेवेसाठी डिझाइन केलेली आहे जिथे मजबूत वाल्व बांधणे आवश्यक आहे. थ्री-पीस डिझाइनमुळे संपूर्ण वाल्व बॉडी पाइपलाइनमधून न काढता तपासणी किंवा देखभालीसाठी वाल्व उघडता येते.
2. नियंत्रित ऑपरेशनसाठी लॉक करण्यायोग्य हँडल
एकात्मिक लॉकिंग डिव्हाइस हँडलला निवडलेल्या वाल्व स्थितीत ठेवण्यास मदत करते आणि अपघाती किंवा अनधिकृत ऑपरेशनचा धोका कमी करते. हे वैशिष्ट्य औद्योगिक प्रणालींमध्ये उपयुक्त आहे जेथे ऑपरेशन किंवा देखभाल दरम्यान वाल्व स्थिती नियंत्रित करणे आवश्यक आहे.
3. अँटी-ब्लोआउट स्टेम डिझाइन
जेव्हा वाल्व दबावाखाली असतो तेव्हा स्टेम बाहेर पडू नये म्हणून स्टेम अंतर्गत ठेवला जातो. हे बांधकाम औद्योगिक चालू/बंद सेवेसाठी अतिरिक्त सुरक्षा वैशिष्ट्य प्रदान करते.
4. स्टेनलेस स्टील साहित्य पर्याय
मानक सामग्री कॉन्फिगरेशनमध्ये बॉडी, बॉल, स्टेम आणि इतर घटकांसाठी SS316 आणि SS304 पर्याय समाविष्ट आहेत. PTFE चा वापर बॉल सीट, फ्रिक्शन रिंग आणि स्टेम पॅकिंगसाठी सूचीबद्ध कॉन्फिगरेशनमध्ये केला जातो. सामग्रीची निवड कार्यरत माध्यम, दाब आणि तापमानाशी जुळली पाहिजे.
5. दाब आणि तापमान क्षमता
सूचीबद्ध कॉन्फिगरेशननुसार CL150 प्रेशर क्लास, कमाल 540 PSI दाब आणि तापमान श्रेणी -25 ℃ ते 150 ℃ यासह वाल्व निर्दिष्ट केले आहे. प्रत्यक्ष स्वीकार्य कामकाजाचा दाब निवडण्यापूर्वी लागू दबाव-तापमान परिस्थितींनुसार तपासला जावा.
6. कारखाना उत्पादन आणि गुणवत्ता नियंत्रण
शांगताई तिच्या कारखान्यात व्हॉल्व्ह उत्पादन, मशीनिंग, असेंब्ली, तपासणी आणि दबाव चाचणी व्यवस्थापित करते. साहित्य दस्तऐवजीकरण आणि लागू CE आणि ISO 9001 प्रमाणपत्रे उत्पादन आणि ऑर्डर आवश्यकतांनुसार प्रदान केली जाऊ शकतात.
मुख्य परिमाणे
| आकार | 1/4 इंच - 6 इंच |
| दबाव वर्ग | CL150 |
| धागा मानक | एनपीटी, बसपा |
| कमाल दबाव | 540PSI |
| डिझाइन आणि उत्पादन मानके | ASME B16.34 |
| चाचणी आणि तपासणी | API598 |
| दाब-तापमान रेटिंग | ASME B16.34 |
| तापमान श्रेणी | -25℃~150℃ |
| शरीर साहित्य | ASTM A351 CF8M(316) |
| बॉल साहित्य | ASTM A182 F316 |
| स्टेम साहित्य | ASTM A182 F316 |
| आसन साहित्य | RPTFE(PTFE+15%fv) |
| पर्याय | इतर साहित्य विनंतीनुसार उपलब्ध आहेत. |

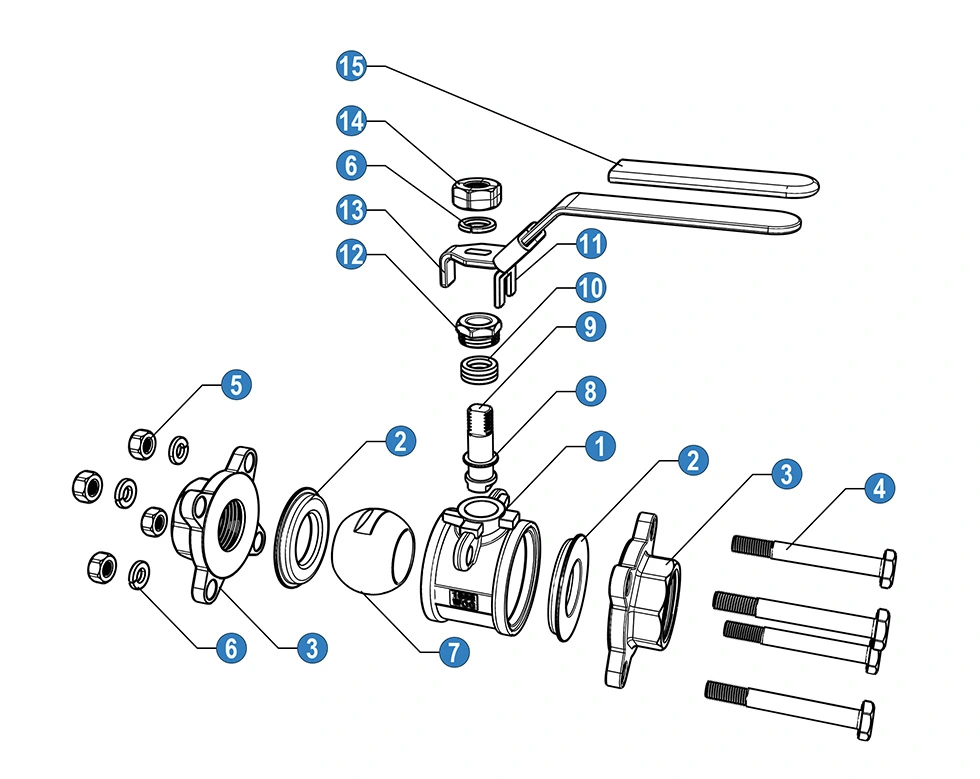

साहित्य आणि घटक
| नाही | नाव | साहित्य(*N/B) | |
| 1 | शरीर | SS 316 | SS 304 |
| 2 | बॉल सीट | PTFE | PTFE |
| 3 | टोपी | SS 316 | SS 304 |
| 4 | बोल्ट | SS 304 | SS 304 |
| 5 | नट | SS 304 | SS 304 |
| 6 | स्प्रिंग वॉशर | SS 304 | SS 304 |
| 7 | चेंडू | SS 316 | SS 304 |
| 8 | घर्षण रिंग | PTFE | PTFE |
| 9 | स्टेम | SS 316 | SS 304 |
| 10 | स्टेम पॅकिंग | PTFE | PTFE |
| 11 | लॉकिंग डिव्हाइस | SS 304 | SS 304 |
| 12 | ग्रंथी | SS 316 | SS 304 |
| 13 | हाताळा | एस.एस | एस.एस |
| 14 | नट | SS 304 | SS 304 |
| 15 | स्लीव्ह हाताळा | पीव्हीसी | पीव्हीसी |
* N: ANSI B 2.1 NPT नुसार थ्रेड संपतो
* B: BS21 BSP नुसार धागा संपतो

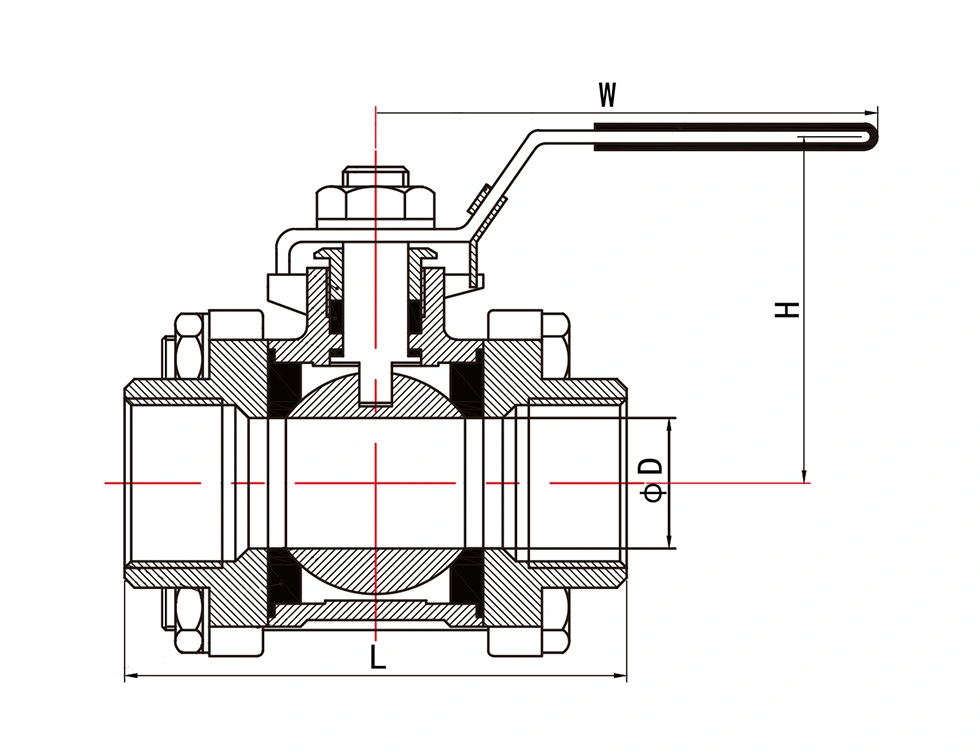

सामान्य परिमाणे
| आकार | D | W | H | L(+-2) | वजन(ग्रॅम) |
| DN15 | 15 | 110 | 52 | 70 | 0.54 |
| DN20 | 20 | 112 | 63 | 78 | 0.73 |
| DN25 | 25 | 112 | 66 | 89 | 0.97 |
| DN32 | 32 | 142 | 75 | 100 | 1.44 |
| DN40 | 38 | 170 | 89 | 110 | 1.87 |
| DN50 | 49 | 175 | 96 | 130 | / |
केव्ही मूल्ये
Kv (m3/h) = क्यूबिक मीटर प्रति तासात पाण्याचा प्रवाह दर जो व्हॉल्व्हवर 1 बारचा दाब कमी करेल.
| 1/4" | ३/८" | १/२" | ३/४" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | ३" | ४" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
अर्ज
लॉकिंग डिव्हाइससह 3PC हेवी ड्यूटी बॉल व्हॉल्व्ह औद्योगिक पाइपलाइन आणि उपकरणे अनुप्रयोगांसाठी योग्य आहे जेथे मॅन्युअल शट-ऑफ आणि नियंत्रित वाल्व ऑपरेशन आवश्यक आहे, यासह:
तेल आणि वायू
रासायनिक प्रक्रिया
पेट्रोकेमिकल वनस्पती
पाणी उपचार
पॉवर आणि युटिलिटी सिस्टम्स
HVAC आणि औद्योगिक पाइपलाइन
कॉम्प्रेस्ड एअर सिस्टम्स
सागरी आणि जहाज बांधणी
वारंवार विचारले जाणारे प्रश्न
1. लॉकिंग डिव्हाइससह 3PC हेवी ड्यूटी बॉल वाल्व काय आहे?
हे तीन-पीस बॉल व्हॉल्व्ह आहे जे औद्योगिक चालू/बंद सेवेसाठी डिझाइन केलेले आहे आणि हँडलवर लॉकिंग डिव्हाइससह सुसज्ज आहे. तीन-तुकडा बांधकाम तपासणी आणि देखभालसाठी अंतर्गत वाल्व घटकांमध्ये प्रवेश करण्यास अनुमती देते.
2. लॉकिंग डिव्हाइसचा उद्देश काय आहे?
लॉकिंग डिव्हाइस निवडलेल्या खुल्या किंवा बंद स्थितीत हँडल सुरक्षित करण्यात मदत करते आणि सामान्य सेवा किंवा देखभाल दरम्यान अनपेक्षित वाल्व ऑपरेशनची शक्यता कमी करते.
3. हा वाल्व कोणता दबाव आणि तापमान हाताळू शकतो?
सूचीबद्ध कॉन्फिगरेशनमध्ये CL150 दाब वर्ग, कमाल दाब 540 PSI आणि तापमान श्रेणी -25℃ ते 150℃ आहे. वाल्व्ह आकार, तापमान, मध्यम आणि लागू दबाव-तापमान रेटिंगनुसार वास्तविक स्वीकार्य दाबाची पुष्टी केली पाहिजे.
4. कोणती सामग्री उपलब्ध आहे?
सूचीबद्ध कॉन्फिगरेशन SS316 आणि SS304 घटक वापरते, PTFE सह बॉल सीट, घर्षण रिंग आणि स्टेम पॅकिंगसाठी वापरले जाते. ऑपरेटिंग माध्यम आणि अनुप्रयोग आवश्यकतांवर अवलंबून इतर साहित्य पर्याय उपलब्ध असू शकतात.
5. कोणते कनेक्शन मानक उपलब्ध आहेत?
झडप NPT आणि BSP थ्रेडेड टोकांसह उपलब्ध आहे. NPT थ्रेड एंड्स ANSI B 2.1 NPT चे अनुसरण करतात, तर BSP थ्रेड एंड्स पुरवठा केलेल्या स्पेसिफिकेशननुसार BS21 BSP चे अनुसरण करतात.
6. बॉल व्हॉल्व्हचे Kv मूल्य काय आहे?
Kv प्रति तास क्यूबिक मीटरमध्ये पाण्याचा प्रवाह दर दर्शवितो ज्यामुळे वाल्ववर 1 बारचा दाब कमी होतो. वेगवेगळ्या व्हॉल्व्ह आकारांसाठी प्रवाह क्षमतेचे मूल्यांकन करताना सूचीबद्ध Kv मूल्ये संदर्भ म्हणून वापरली जाऊ शकतात.
7. वेगवेगळ्या ऍप्लिकेशन्ससाठी वाल्व सानुकूलित केले जाऊ शकते?
होय. शांगताई विविध शरीर, आसन, सील, दाब, तापमान, कनेक्शन, आणि कार्य माध्यम आणि अनुप्रयोग आवश्यकतांनुसार सामग्री कॉन्फिगरेशनवर चर्चा करू शकते. इतर साहित्य विनंतीनुसार उपलब्ध आहेत.
8. वाल्वसाठी कोणते मानक वापरले जातात?
पुरवलेले तपशील डिझाइन आणि उत्पादन आणि दाब-तापमान रेटिंगसाठी ASME B16.34 चा संदर्भ देते, तर API 598 चा वापर चाचणी आणि तपासणीसाठी केला जातो. विशिष्ट वाल्व कॉन्फिगरेशन आणि ऑर्डरसाठी लागू मानकांची पुष्टी केली पाहिजे.
9. साहित्य आणि दर्जेदार दस्तऐवज प्रदान केले जाऊ शकतात?
होय. सामग्रीचे दस्तऐवजीकरण आणि लागू CE आणि ISO 9001 प्रमाणपत्रे उत्पादन कॉन्फिगरेशन आणि ऑर्डर आवश्यकतांनुसार प्रदान केली जाऊ शकतात.
10. शांगताई एक निर्माता आहे का?
होय. शांगताई व्हॉल्व्ह बनवते आणि चीनमधील वेन्झो येथील कारखान्यात उत्पादन, मशीनिंग, असेंब्ली, तपासणी आणि संबंधित पुरवठा प्रक्रिया व्यवस्थापित करते.
