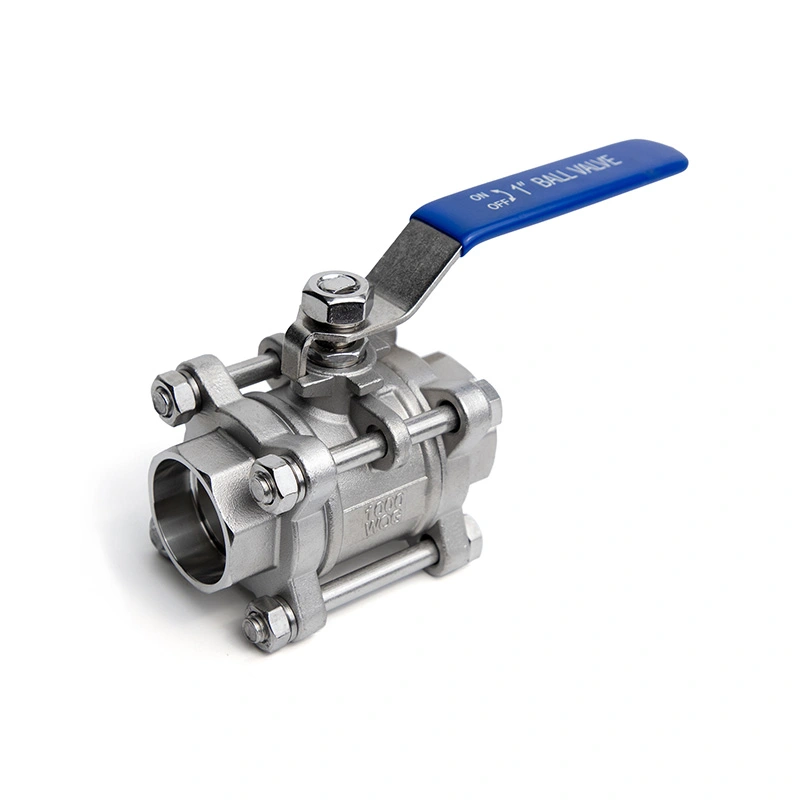

3PC सॉकेट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल व्हॉल्व्ह

वेल्डेड कनेक्शनसह औद्योगिक पाइपिंगसाठी, 3PC सॉकेट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल व्हॉल्व्ह तीन-पीस स्ट्रक्चरसह स्टेनलेस स्टील बॉडी आणि कॉम्पॅक्ट पाइपलाइन इन्स्टॉलेशनसाठी सॉकेट-वेल्ड एंड्स एकत्र करते. Shangtai हे कॉन्फिगरेशन तेल, वायू, रासायनिक प्रक्रिया आणि जल प्रक्रिया प्रणालींसाठी देते, ज्यामध्ये फॅक्टरी कोटेशन, मोठ्या प्रमाणात ऑर्डर आणि विविध प्रकल्प आवश्यकतांसाठी उपलब्ध तपशील-आधारित OEM सेवा आहे.

चौकशी पाठवा

उत्पादन वर्णन

3PC सॉकेट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल व्हॉल्व्ह कॉम्पॅक्ट, कायमस्वरूपी पाइपलाइन कनेक्शनसाठी सॉकेट-वेल्ड एंड्ससह तीन-पीस स्टेनलेस स्टील बॉडी एकत्र करते. त्याचे स्प्लिट-बॉडी बांधकाम झडप वेगळे केल्यावर आणि डिप्रेशराइज्ड झाल्यानंतर अंतर्गत सील आणि इतर सेवायोग्य घटकांमध्ये प्रवेश करण्यास अनुमती देते. फुल-पोर्ट फ्लो पॅसेज कमी प्रवाहाच्या प्रतिकाराला समर्थन देतो, तर बॉल-आणि-सीट डिझाइन सुसंगत द्रवांसाठी द्वि-दिशात्मक शट-ऑफ प्रदान करते. ते तेल आणि वायू, रासायनिक प्रक्रिया, जल प्रक्रिया आणि इतर औद्योगिक प्रणालींमध्ये उच्च-दाब पाइपिंगसाठी योग्य आहे.

मुख्य परिमाणे

आकार	१/४"- ६"
दबाव वर्ग	CL150
धागा मानक	SW
कमाल दबाव	285PSI
डिझाइन आणि उत्पादन मानके	ASME B16.34
चाचणी आणि तपासणी	API598
दाब-तापमान रेटिंग	ASME B16.34
तापमान श्रेणी	-25℃~150℃
शरीर साहित्य	ASTM A351 CF8M（316）
बॉल साहित्य	ASTM A182 F316
स्टेम साहित्य	ASTM A182 F316
आसन साहित्य	RPTFE(PTFE+15%fv)
पर्याय	इतर साहित्य विनंतीनुसार उपलब्ध आहेत.

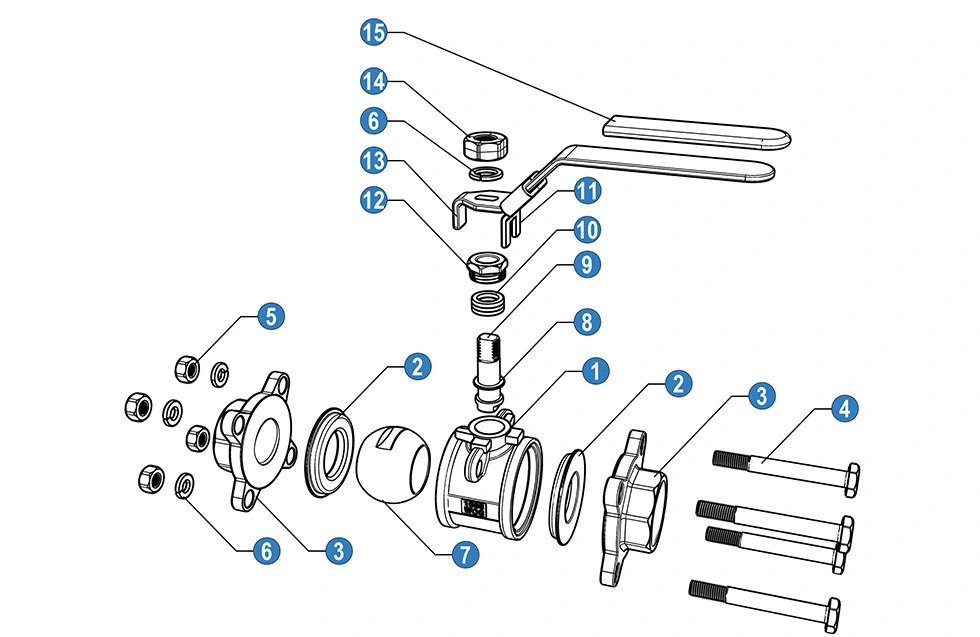

3PC Socket-welded Ends Stainless Steel Ball Valve

नाही	नाव	*साहित्य(N/B)**	*साहित्य(N/B)**
1	शरीर	SS 316	SS 304
2	बॉल सीट	PTFE	PTFE
3	टोपी	SS 316	SS 304
4	बोल्ट	SS 304	SS 304
5	नट	SS 304	SS 304
6	वसंत	SS 304	SS 304
7	चेंडू	SS 316	SS 304
8	घर्षण रिंग	PTFE	PTFE
9	स्टेम	SS 316	SS 304
10	स्टेम पॅकिंग	PTFE	PTFE
11	लॉकिंग	SS 304	SS 304
12	ग्रंथी	SS 316	SS 304
13	हाताळा	एस.एस	एस.एस
14	नट	SS 304	SS 304
15	हाताळा	पीव्हीसी	पीव्हीसी

* N: ANSl B 2.1 NPT नुसार थ्रेड संपतो
* B: BS21 BSP नुसार धागा संपतो

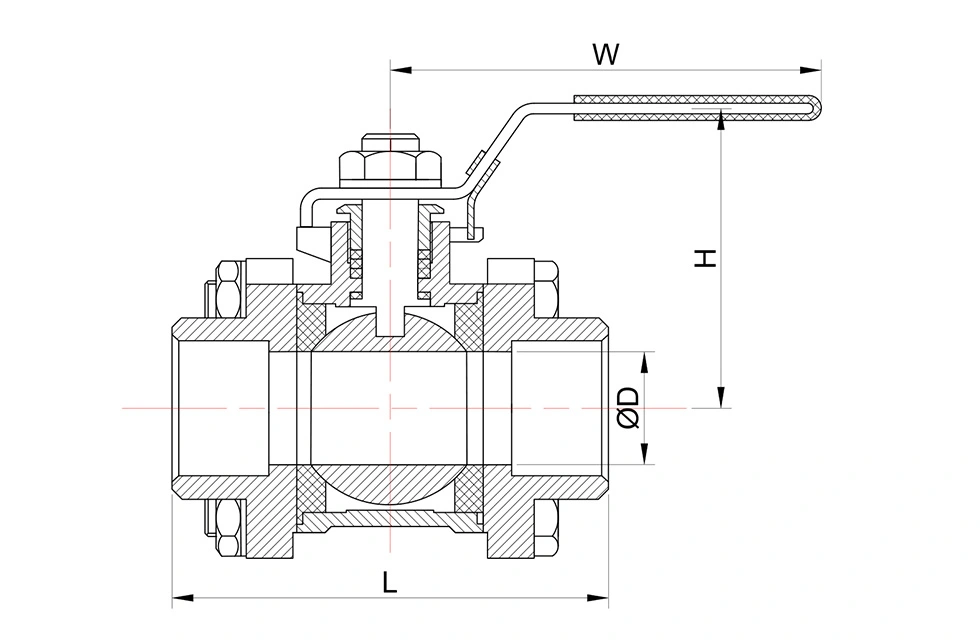

3PC Socket-welded Ends Stainless Steel Ball Valve

आकार	D (मिमी)	W (मिमी)	H (मिमी)	एल(मिमी)	वजन (किलो)
1/४"	8	98	55	62	0.4
३/८"	10	98	55	62	0.4
१/२"	15	102	63	65	0.44
३/४"	20	105	65	72	0.56
1"	25	110	71	81	0.76
11/४"	32	128	75	95	1.28
1१/२"	38	155	86	104	1.6
2"	49	165	92	125	2.3
2१/२"	63	205	125	145	4.9
३"	76	220	145	198	7.52
४"	100	275	165	245	13.2

KvVALUES

Kv (m3/h) = क्यूबिक मीटर प्रति तासात पाण्याचा प्रवाह दर जो व्हॉल्व्हवर 1 बारचा दाब कमी करेल.

1/४"	३/८"	१/२"	३/४"	1"	11/४"	1१/२"	2"	2१/२"	३"	४"
6	10	24	43	83	130	205	340	520	1100	1820

वाल्व कार्ये आणि मुख्य वैशिष्ट्ये

1. सॉकेट-वेल्ड कनेक्शन

सॉकेट-वेल्ड टोके सुसंगत पाइपिंगसह वेल्डेड इन्स्टॉलेशनसाठी निर्दिष्ट कनेक्शन परिमाणांवर मशीन केली जातात. हे कनेक्शन सामान्यतः लहान-बोअर औद्योगिक लाईनवर वापरले जाते जेथे कायमस्वरूपी पाईप-टू-व्हॉल्व्ह जॉइंट आवश्यक असतो. वेल्डिंगने लागू पाइपिंग तपशील आणि प्रक्रियेचे पालन केले पाहिजे.

2. तीन-पीस बॉडी

पाइपलाइन विलग केल्यानंतर आणि दबाव टाकल्यानंतर थ्री-पीस बोल्ट बॉडी वाल्वच्या अंतर्गत घटकांमध्ये प्रवेश करण्यास अनुमती देते. सील आणि इतर सेवायोग्य भाग पूर्ण वाल्व असेंब्ली न बदलता तपासले किंवा बदलले जाऊ शकतात.

3. बॉल आणि सीट सीलिंग

फ्लो पॅसेज उघडण्यासाठी किंवा बंद करण्यासाठी बॉल सीटच्या विरूद्ध फिरतो. जेव्हा निवडलेली सीट आणि सीलिंग सामग्री सेवा परिस्थितीसाठी योग्य असते तेव्हा वाल्व दोन्ही प्रवाह दिशानिर्देशांमध्ये बंद-बंद प्रदान करते. प्रवाह मार्ग देखील द्रवपदार्थ पूर्णपणे उघडल्यावर मर्यादित अडथळ्यासह वाल्वमधून जाण्याची परवानगी देतो.

4. स्टेनलेस स्टील बांधकाम

स्टेनलेस स्टील बांधकाम सुसंगत पाणी, तेल, वायू आणि रासायनिक माध्यमांचा समावेश असलेल्या अनुप्रयोगांसाठी उपलब्ध आहे. सामग्रीची निवड करताना द्रव रचना, एकाग्रता, ऑपरेटिंग तापमान, दाब आणि गंज स्थिती लक्षात घेतली पाहिजे.

शांगताई बद्दल

शांगताई चीनच्या वेंझोऊ, झेजियांग येथे स्थित आहे आणि देशांतर्गत आणि निर्यात बाजारासाठी औद्योगिक वाल्व तयार करते. त्याच्या उत्पादन क्रियाकलापांमध्ये मशीनिंग, वाल्व असेंब्ली, दाब चाचणी, तपासणी आणि उत्पादन चिन्हांकन समाविष्ट आहे.

गुणवत्ता व्यवस्थापन प्रणाली ISO 9001 ला प्रमाणित आहे आणि लागू उत्पादनांसाठी CE दस्तऐवजीकरण उपलब्ध आहे. तपासणीमध्ये इनकमिंग मटेरियल चेक, इन-प्रोसेस तपासणी, तयार झडप तपासणी आणि ऑर्डरच्या आवश्यकतेनुसार प्री-शिपमेंट चेक समाविष्ट असू शकतात.

सॉकेट-वेल्ड बॉल वाल्व्हसाठी, आवश्यक परिमाणे आणि लागू मानकांनुसार भिन्न कनेक्शन कॉन्फिगरेशन पुरवले जाऊ शकतात. प्रकार A आणि Type B सॉकेट-वेल्ड कॉन्फिगरेशन विशिष्ट आवश्यकतांसाठी उपलब्ध आहेत, उत्पादनापूर्वी कनेक्शनच्या परिमाणांची पुष्टी केली जाते.

वारंवार विचारले जाणारे प्रश्न

1. सॉकेट-वेल्ड आणि थ्रेडेड कनेक्शनमध्ये काय फरक आहे?

सॉकेट-वेल्ड कनेक्शन्स व्हॉल्व्ह आणि पाईप दरम्यान वेल्डेड जॉइंट वापरतात, तर थ्रेडेड कनेक्शन्स जुळणाऱ्या पाईप थ्रेड्सवर अवलंबून असतात. सॉकेट-वेल्डचे टोक सामान्यतः लहान-बोअर पाईपिंगसाठी निर्दिष्ट केले जातात जेथे कायमस्वरूपी वेल्डेड कनेक्शन आवश्यक असते. योग्य कनेक्शन पाइपिंग मानक, दाब, तापमान आणि स्थापना आवश्यकतांवर अवलंबून असते.

2. भिन्न सॉकेट-वेल्ड कॉन्फिगरेशन उपलब्ध आहेत का?

होय. विविध सॉकेट-वेल्ड कॉन्फिगरेशन आवश्यक परिमाणे आणि लागू पाइपिंग मानकांनुसार पुरवले जाऊ शकतात. उत्पादनापूर्वी कनेक्शन प्रकार आणि मितीय आवश्यकतांची पुष्टी केली पाहिजे, विशेषत: बदली वाल्व आणि निर्यात प्रकल्पांसाठी.

3. अंतर्गत देखभालीसाठी वाल्व उघडता येईल का?

होय. पाइपलाइन विलग केल्यानंतर आणि डिप्रेशराइज्ड केल्यानंतर थ्री-पीस बॉडी विभक्त केली जाऊ शकते, ज्यामुळे अंतर्गत सील आणि इतर सेवायोग्य घटकांची तपासणी किंवा पुनर्स्थित केली जाऊ शकते. पाइपलाइनवर दबाव असताना वाल्व वेगळे केले जाऊ नये.

4. वाल्वसह कोणती कागदपत्रे उपलब्ध आहेत?

लागू कॉन्फिगरेशनसाठी ISO 9001 आणि CE दस्तऐवजीकरण प्रदान केले जाऊ शकते. सामग्री दस्तऐवजीकरण, तपासणी रेकॉर्ड, चाचणी अहवाल आणि उत्पादन रेखाचित्रे देखील ऑर्डर आणि प्रकल्प आवश्यकता नुसार पुरवले जाऊ शकते.

5. 3PC सॉकेट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल व्हॉल्व्हसाठी कोणते अनुप्रयोग योग्य आहेत?

तेल आणि वायू, पेट्रोकेमिकल, रासायनिक प्रक्रिया, जल प्रक्रिया, वीज निर्मिती आणि सामान्य औद्योगिक पाइपिंगमधील सुसंगत द्रवपदार्थांसाठी वाल्वचा वापर केला जाऊ शकतो. साहित्य, सीट आणि सीलिंग घटक वास्तविक माध्यम, दाब आणि तापमानानुसार निवडले पाहिजेत.

6. वाल्व निवडीसाठी कोणती माहिती आवश्यक आहे?

मुख्य माहितीमध्ये व्हॉल्व्ह आकार, दाब रेटिंग, सॉकेट-वेल्ड परिमाणे, कार्य माध्यम, ऑपरेटिंग दाब, तापमान, शरीर आणि सीलिंग सामग्री, प्रमाण आणि लागू मानकांचा समावेश आहे. बदली प्रकल्पांसाठी, विद्यमान वाल्व रेखाचित्रे किंवा मितीय माहिती देखील पुष्टीकरणासाठी प्रदान केली जाऊ शकते.
