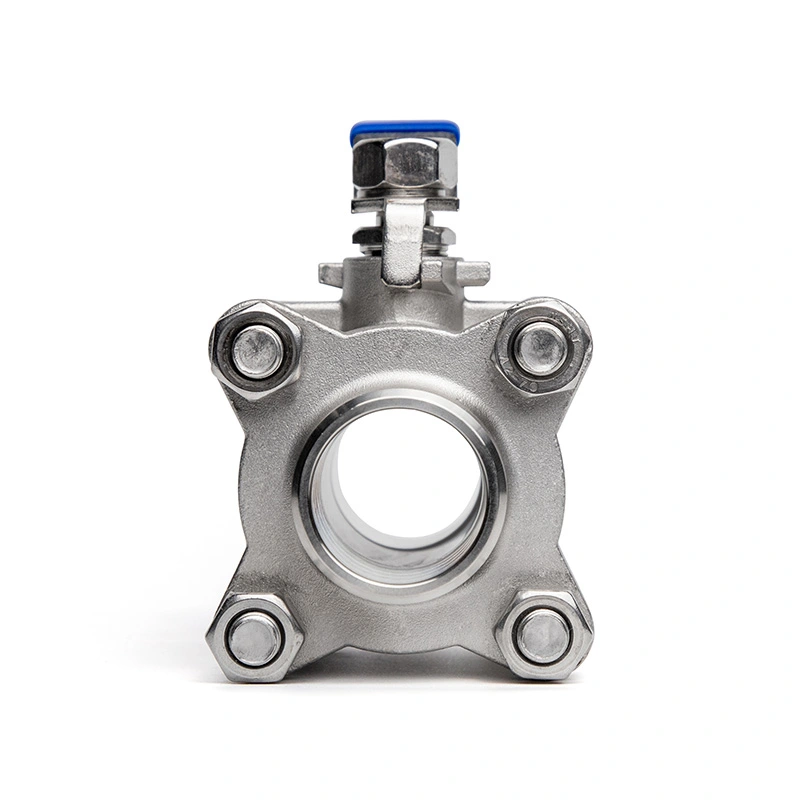

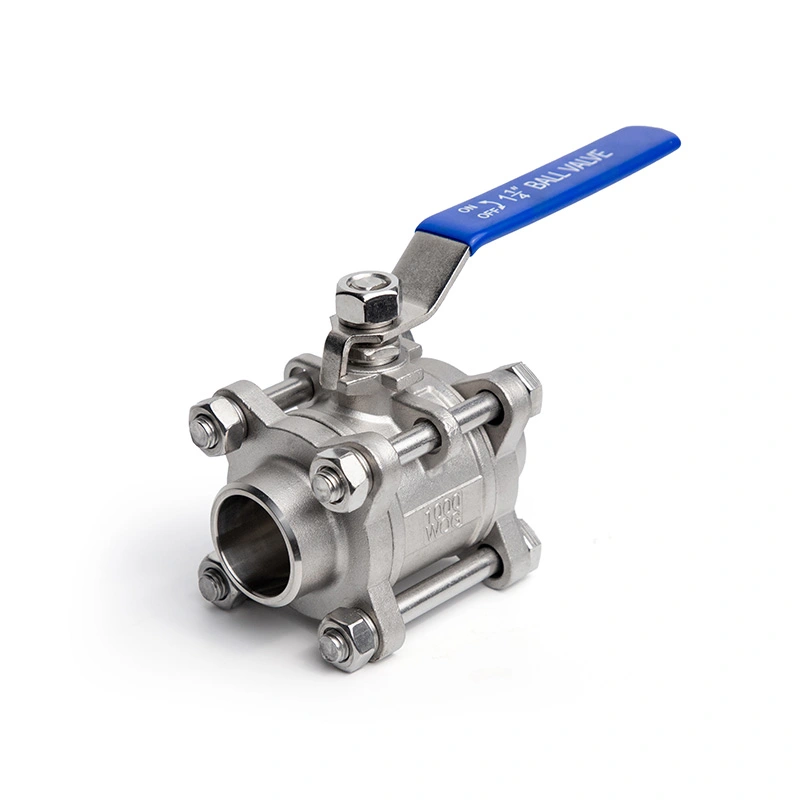

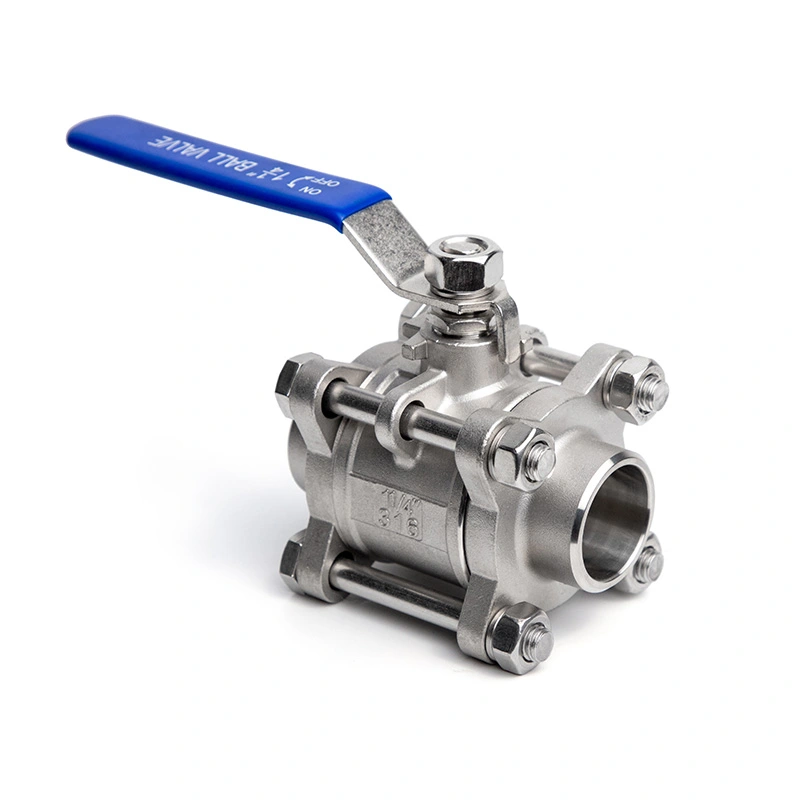

3PC बट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल व्हॉल्व्ह

Shangtai 3PC बट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल व्हॉल्व्हमध्ये उच्च-दाब औद्योगिक पाइपिंगसाठी मजबूत 3-पीस बांधकाम आणि लीक-प्रूफ बट-वेल्ड एंड्स आहेत. उत्कृष्ट गंज प्रतिकारासह प्रीमियम स्टेनलेस स्टीलचे बनलेले, ते सोयीस्कर इन-लाइन देखभाल सक्षम करते. कठोर QC आणि निर्यात-दर्जाच्या पॅकेजिंगसह थेट कारखाना म्हणून, आम्ही विविध अनुप्रयोगांसाठी विश्वसनीय द्रव नियंत्रण उपाय वितरीत करतो.

चौकशी पाठवा

उत्पादन वर्णन

3PC बट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल व्हॉल्व्हमध्ये कायमस्वरूपी पाइपलाइन कनेक्शनसाठी बट-वेल्ड एंड्ससह तीन-पीस स्टेनलेस स्टील बॉडी आहे. तीन-तुकड्यांचे बांधकाम पाइपलाइन विलग केल्यानंतर आणि उदासीन झाल्यानंतर तपासणी आणि सील बदलण्यासाठी अंतर्गत घटकांमध्ये प्रवेश करण्यास अनुमती देते. कामाचे माध्यम, दाब आणि तापमानानुसार सीलिंग सामग्री निवडली जाऊ शकते. हे पेट्रोकेमिकल, तेल आणि वायू, जल प्रक्रिया आणि थर्मल एनर्जी पाइपिंग सिस्टममध्ये वापरले जाते.

मुख्य परिमाणे

आकार	१/४" - ६"
दबाव वर्ग	CL150
बट-वेल्ड समाप्त	ASME B16.25
कमाल दबाव	285PSI
डिझाइन आणि उत्पादन मानके	ASME B16.34
चाचणी आणि तपासणी	API598
दाब-तापमान रेटिंग	ASME B16.34
तापमान श्रेणी	-25℃~150℃
शरीर साहित्य	ASTM A351 CF8M（316）
बॉल साहित्य	ASTM A182 F316
स्टेम साहित्य	ASTM A182 F316
आसन साहित्य	RPTFE(PTFE+15%fv)
पर्याय	इतर साहित्य विनंतीनुसार उपलब्ध आहेत.

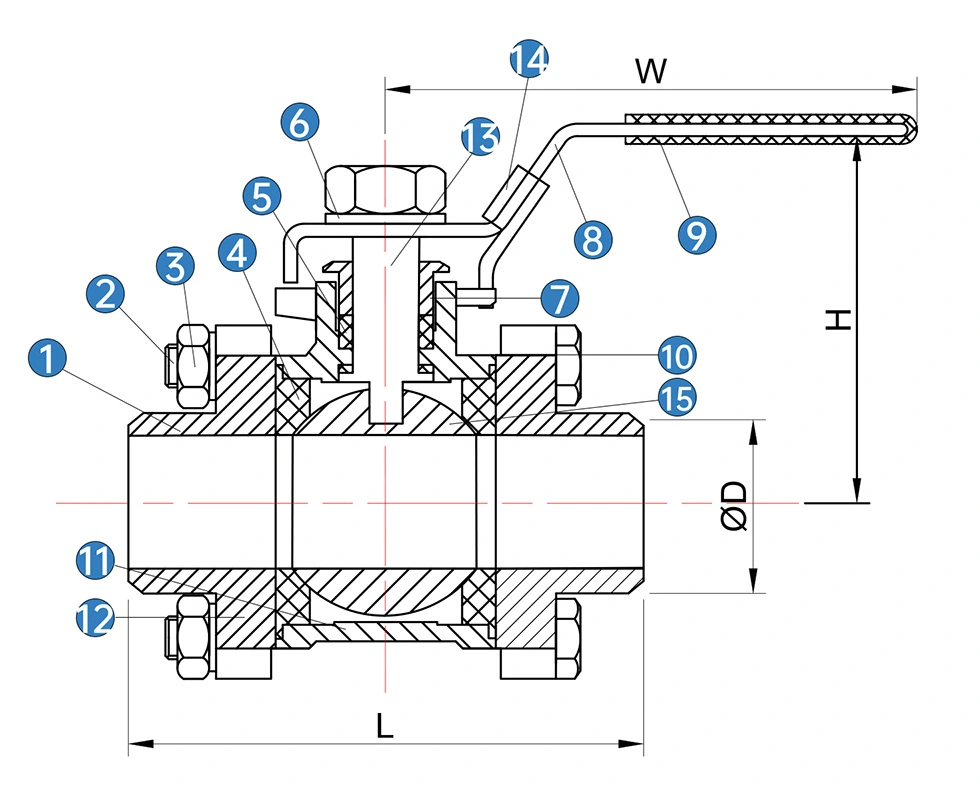

3PC Butt-welded Ends Stainless Steel Ball Valve

नाही	नाव	*साहित्य(N/B)**	*साहित्य(N/B)**
1	टोपी	SS 316	SS 304
2	बोल्ट	SS 304	SS 304
3	नट	SS 304	SS 304
4	बॉल सीट	PTFE	PTFE
5	स्टेम पॅकिंग	PTFE	PTFE
6	स्प्रिंग वॉशर	SS 304	SS 304
7	ग्रंथी	SS 316	SS 304
8	हाताळा	एस.एस	एस.एस
9	स्लीव्ह हाताळा	पीव्हीसी	पीव्हीसी
10	बोल्ट	SS 304	SS 304
11	शरीर	SS 316	SS 304
12	स्प्रिंग वॉशर	SS 304	SS 304
13	स्टेम	SS316	SS 304
14	कुंडी हाताळा	SS304	SS 304
15	चेंडू	SS316	SS 304

* N: ANSI B 2.1 NPT नुसार थ्रेड संपतो
* B: BS21 BSP नुसार धागा संपतो

SIZE	D	L	H	W
1/4	12.7	60.7	41.5	93
1/2	19	64.5	46.5	102
3/4	25.4	75	54.5	114
1	29	90	60.5	124.5
11/4	38	96.5	77.5	144.5
11/2	45	111.5	79.5	164
2	50.8	136	88.5	173
2	63.5	136	88.5	173
21/2	76.2	166.5	117	232
3	88.9	199	125	247
4	101.6	260	158	328
4	101.6	260	158	328
5	125	/	/	/
5	135	/	/	/

गुणवत्ता तपासणी

1. कच्चा माल पडताळणी

याची खात्री करण्यासाठी स्टेनलेस स्टीलच्या कच्च्या मालावर रासायनिक रचना आणि यांत्रिक गुणधर्म चाचणी केली जाते मानक-अनुपालक गंज प्रतिकार आणि दाब सहन करण्याची क्षमता.

2. वेल्ड एंड डायमेंशनल तपासणी

हमी देण्यासाठी वेल्ड एंड वॉल जाडी, बेव्हल परिमाणे, समाक्षीयता आणि एकूण सहनशीलतेची कठोर तपासणी ऑन-साइट पाइपलाइनसह अचूक आणि विश्वासार्ह वेल्डिंग जुळणे.

3. हायड्रोस्टॅटिक आणि सीलिंग चाचणी

दाब प्रतिरोधनाची पडताळणी करण्यासाठी प्रत्येक झडपा शेल हायड्रोस्टॅटिक चाचणी आणि रेट केलेल्या दाबाखाली सीट सीलिंग चाचणी घेते आणि शून्य-गळती कामगिरी, संभाव्य छुपे धोके दूर करणे.

4. तयार झालेले उत्पादन अंतिम तपासणी

दोषमुक्त वितरण सुनिश्चित करण्यासाठी पॅकेजिंगपूर्वी देखावा, स्वच्छता आणि असेंबली अखंडतेची संपूर्ण तपासणी प्रत्येक झडपा.

पॅकेजिंग

सर्व 3PC बट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल वाल्व्ह सुरक्षित लांब-अंतराच्या आंतरराष्ट्रीयसाठी प्रमाणित निर्यात डबल-लेयर पॅकेजिंगचा अवलंब करतात वाहतूक टाळण्यासाठी प्रत्येक झडपा स्वतंत्रपणे जाड झालेल्या नालीदार पुठ्ठ्यात शॉकप्रूफ पॅडिंगसह पॅक केलेला असतो. ओरखडे आणि टक्कर नुकसान. बाह्य शिपिंग पॅकेज उत्कृष्ट कॉम्प्रेशनसह मजबूत प्लायवुड केस वापरते, ड्रॉप आणि ओलावा प्रतिरोध, अखंड जागतिक वितरणासाठी समुद्र आणि जमिनीच्या मालवाहतुकीशी पूर्णपणे जुळवून घेत.
