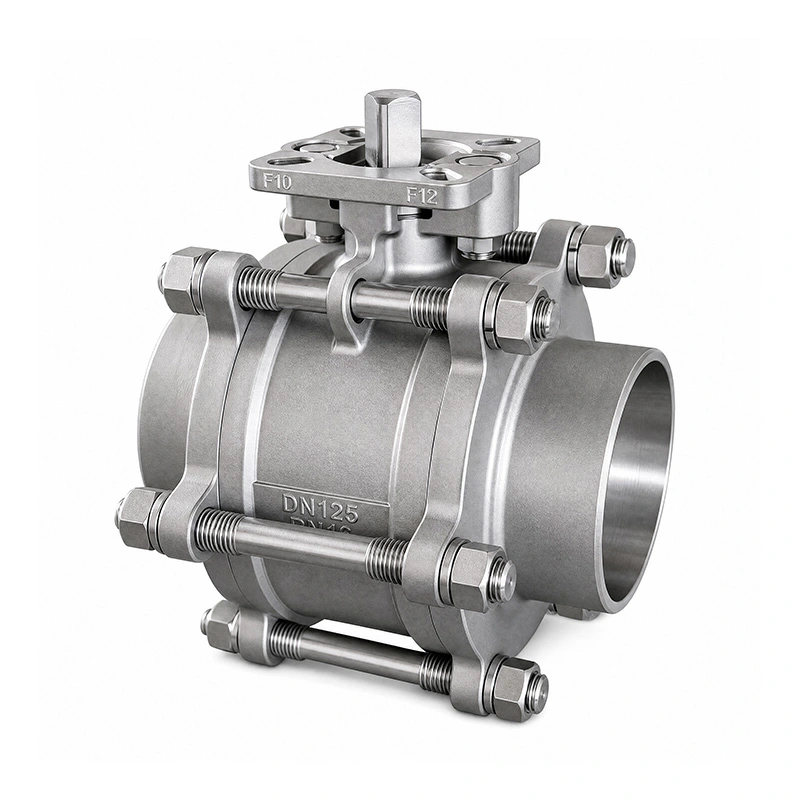

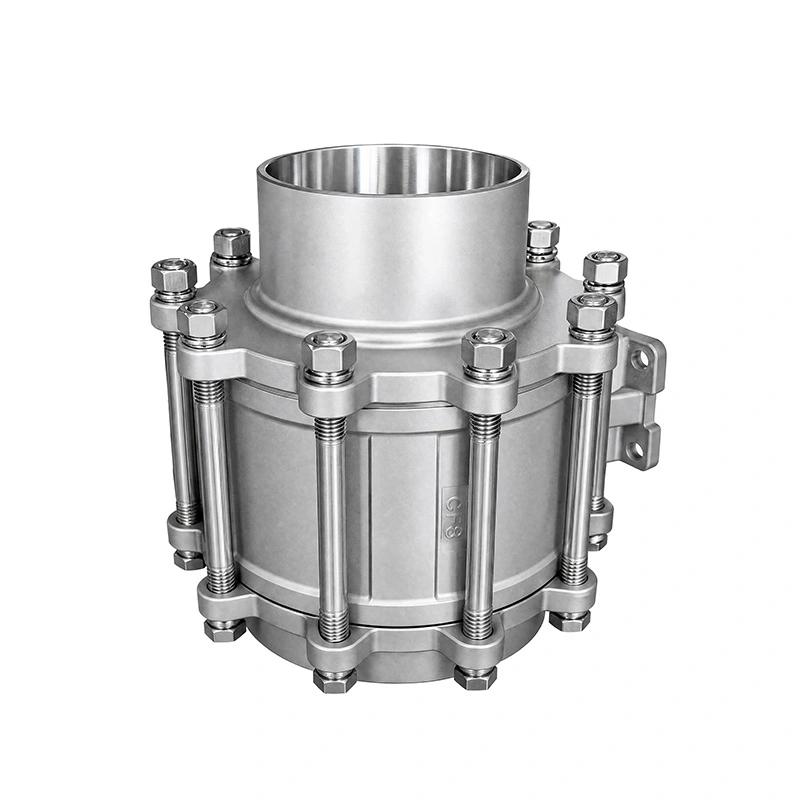

3PC बट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल व्हॉल्व्ह विस्तारित स्टेम

3PC बट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल व्हॉल्व्ह एक्स्टेंडेड स्टेममध्ये कायमस्वरूपी पाइपलाइन कनेक्शनसाठी बट-वेल्डेड टोके आणि ऍप्लिकेशन्ससाठी विस्तारित स्टेम समाविष्ट आहे जेथे वाल्व ऑपरेटिंग पॉइंट पाईपपासून दूर ठेवावा लागेल. थ्री-पीस बॉडी अंतर्गत घटकांना देखरेखीसाठी प्रवेश करण्यास अनुमती देते, तर ISO 5211 माउंटिंग पॅड वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटरच्या थेट स्थापनेला समर्थन देते.

मुख्य परिमाणे

उत्पादन वैशिष्ट्ये

1. बट-वेल्डेड पाइपलाइन कनेक्शन

वाल्व ASME B16.25 नुसार उत्पादित बट-वेल्डेड टोकांचा वापर करते. व्हॉल्व्ह थेट पाइपलाइनमध्ये वेल्डिंग केल्याने थ्रेडेड किंवा फ्लँग जोडण्याशिवाय एक निश्चित कनेक्शन मिळते, ज्यामुळे हे कॉन्फिगरेशन कायमस्वरूपी औद्योगिक पाइपिंग इंस्टॉलेशनसाठी योग्य बनते.

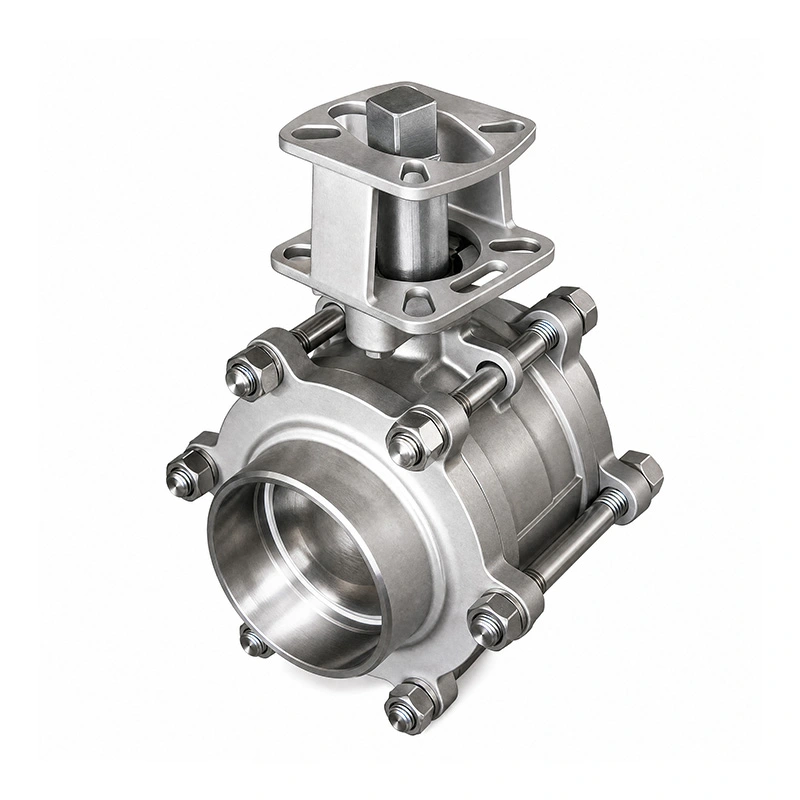

2. विस्तारित स्टेम कॉन्फिगरेशन

विस्तारित स्टेम हँडल किंवा ॲक्ट्युएटर आणि पाइपलाइन दरम्यान अतिरिक्त ऑपरेटिंग क्लिअरन्स प्रदान करते. हे उपयुक्त आहे जेथे इन्सुलेशन, पाईप व्यवस्था किंवा स्थापना परिस्थिती मानक वाल्व स्टेमवर प्रवेश मर्यादित करते.

3. देखभालीसाठी थ्री-पीस बॉडी

तीन-तुकडा बांधकाम तपासणी किंवा बदलण्याची आवश्यकता असताना अंतर्गत वाल्व घटकांमध्ये प्रवेश प्रदान करते. पूर्ण वाल्व असेंब्ली बदलल्याशिवाय सीट आणि सीलिंग घटकांची सेवा केली जाऊ शकते.

4. स्टेनलेस स्टील वाल्व बांधकाम

3PC बट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल व्हॉल्व्ह एक्स्टेंडेड स्टेम शरीरासाठी ASTM A351 CF8M (316) आणि बॉल आणि स्टेमसाठी ASTM A182 F316 वापरते. RPTFE आसन -25℃ ते 150℃ या सूचीबद्ध तापमान श्रेणीसाठी निर्दिष्ट केले आहे.

ॲक्ट्युएटर माउंटिंग

डायरेक्ट ॲक्ट्युएटर इन्स्टॉलेशनसाठी वाल्व ISO 5211 माउंटिंग पॅडसह सुसज्ज आहे. वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटर वाल्व आकार, ऑपरेटिंग टॉर्क आणि नियंत्रण आवश्यकतांनुसार निवडले जाऊ शकतात. सुसंगतता सुनिश्चित करण्यासाठी ऑर्डर देण्यापूर्वी ॲक्ट्युएटर माउंटिंग इंटरफेस तपासला पाहिजे.

मानके आणि तपासणी

डिझाईन आणि उत्पादन ASME B16.34 चे अनुसरण करते, ASME B16.25 वर आधारित बट-वेल्डेड टोकांसह. वाल्व चाचणी आणि तपासणी API 598 नुसार केली जाते. दाब-तापमान रेटिंग देखील ASME B16.34 मध्ये संदर्भित आहेत.

उत्पादन तपासणीमध्ये सामग्रीची पडताळणी, दाब चाचणी, सीलिंग तपासणी आणि पूर्ण झालेल्या वाल्व तपासण्यांचा समावेश होतो. वाल्व्ह कॉन्फिगरेशन आणि ऑर्डर आवश्यकतांनुसार सामग्री चाचणी अहवाल आणि लागू उत्पादन दस्तऐवजीकरण प्रदान केले जाऊ शकतात.

अर्ज

3PC बट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल व्हॉल्व्ह एक्स्टेंडेड स्टेम औद्योगिक पाइपिंग सिस्टमसाठी आहे ज्यांना कायमस्वरूपी वेल्डेड कनेक्शन आणि प्रवेशयोग्य वाल्व ऑपरेशन आवश्यक आहे. विशिष्ट अनुप्रयोगांमध्ये रासायनिक प्रक्रिया, पेट्रोकेमिकल प्रणाली, फार्मास्युटिकल उपकरणे, अन्न आणि पेय प्रक्रिया, वीज निर्मिती आणि जल प्रक्रिया यांचा समावेश होतो.

निवडण्यापूर्वी, पाइपलाइनचे माध्यम, दाब, तापमान, पाईप आकार, वेल्डिंग तपशील आणि उपलब्ध स्थापना जागा याची पुष्टी करा. सेवा माध्यमाच्या सुसंगततेसाठी वाल्व सामग्री आणि सीट कॉन्फिगरेशन देखील तपासले पाहिजे.

वारंवार विचारले जाणारे प्रश्न

1. 3PC बट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल व्हॉल्व्ह विस्तारित स्टेमचे मुख्य अनुप्रयोग काय आहेत?

हे औद्योगिक पाइपिंग सिस्टममध्ये वापरले जाते जेथे वेल्डेड कनेक्शन आणि विस्तारित वाल्व प्रवेश आवश्यक आहे. ॲप्लिकेशन्समध्ये रासायनिक, पेट्रोकेमिकल, फार्मास्युटिकल, अन्न आणि पेय, ऊर्जा आणि जल उपचार प्रणालींचा समावेश आहे.

2. बट-वेल्डेड टोकांना कोणते मानक लागू होते?

बट-वेल्डेड टोक ASME B16.25 नुसार निर्दिष्ट केले आहेत. स्थापनेपूर्वी पाइपलाइनच्या डिझाइनच्या विरूद्ध वेल्डिंग तपशील तपासले पाहिजे.

3. ऍक्च्युएटर थेट स्थापित केले जाऊ शकते?

होय. वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटर इंस्टॉलेशनसाठी वाल्वमध्ये ISO 5211 माउंटिंग पॅड आहे. ॲक्ट्युएटरची निवड वाल्व आकार, ऑपरेटिंग टॉर्क आणि नियंत्रण आवश्यकतांवर आधारित असावी.

4. मानक कॉन्फिगरेशनमध्ये कोणती सामग्री वापरली जाते?

शरीर ASTM A351 CF8M (316) आहे, तर चेंडू आणि स्टेम ASTM A182 F316 आहेत. मानक आसन RPTFE (PTFE+15%fv) आहे. इतर साहित्य विनंतीनुसार उपलब्ध आहेत.

5. कमाल दाब आणि तापमान श्रेणी काय आहे?

सूचीबद्ध कमाल दाब 285PSI आहे, तापमान श्रेणी -25℃ ते 150℃ पर्यंत आहे. वाल्व्ह आकार, मध्यम आणि लागू दबाव-तापमान रेटिंगनुसार वास्तविक ऑपरेटिंग मर्यादा निश्चित केल्या पाहिजेत.

6. वाल्व सानुकूलित केले जाऊ शकते?

होय. इतर साहित्य आणि घटक संरचना आवश्यक माध्यम, दाब, तापमान आणि स्थापना परिस्थितीनुसार पुरवल्या जाऊ शकतात.
