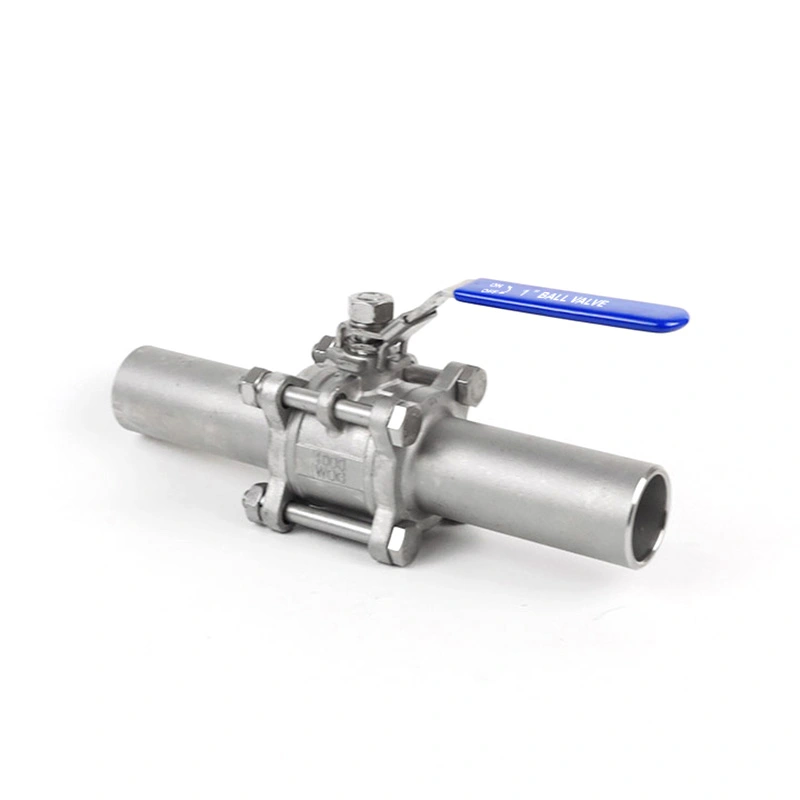

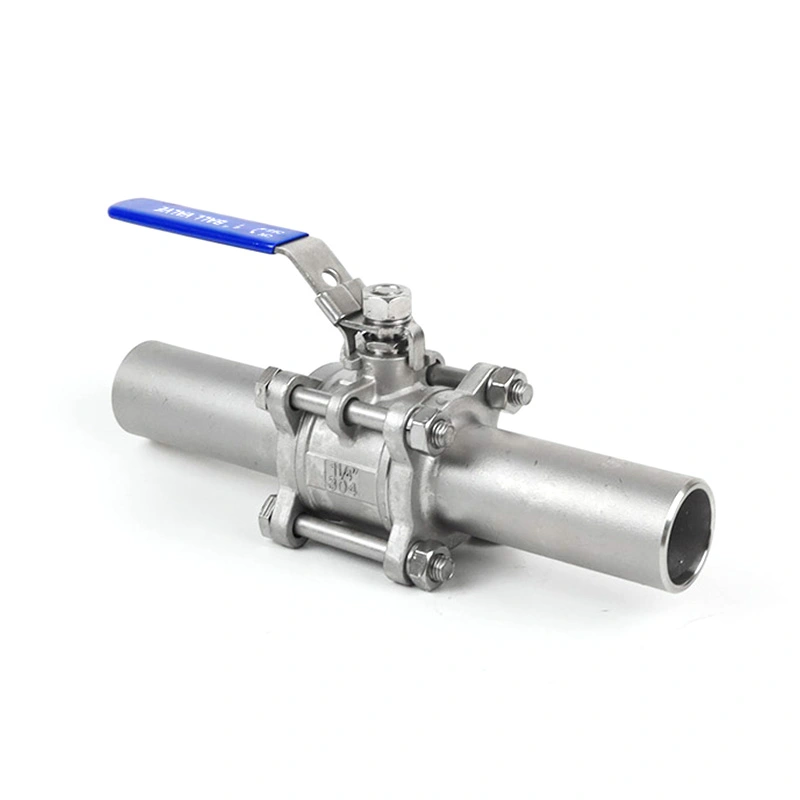

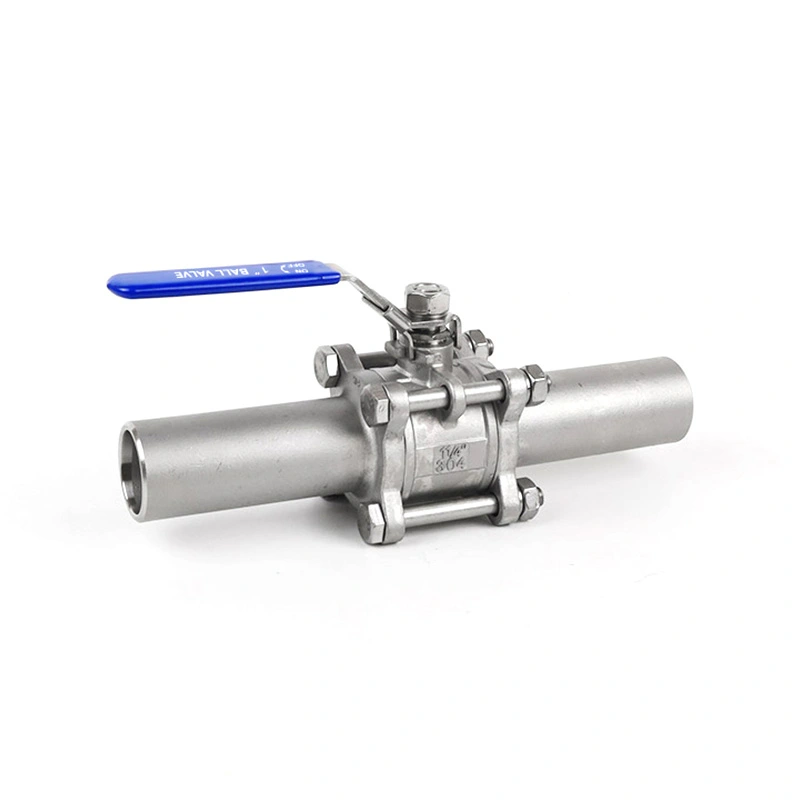

3PC बॉल वाल्व वेल्ड विस्तारित

3PC बॉल व्हॉल्व्ह वेल्ड विस्तारित व्हॉल्व्ह दरम्यान अतिरिक्त वेल्डिंग लांबी प्रदान करण्यासाठी विस्तारित बट-वेल्ड टोकांचा वापर करते शरीर आणि पाइपलाइन. विस्तारित टोके उष्णतारोधक पाइपलाइन, पुरलेली स्थापना आणि पाइपिंग लेआउटसाठी उपयुक्त आहेत जेथे अतिरिक्त वेल्डिंग अंतर आवश्यक आहे. थ्री-पीस बॉडी अंतर्गत घटकांमध्ये प्रवेश देखील प्रदान करते पाइपलाइन विलग केल्यानंतर तपासणी आणि बदली.

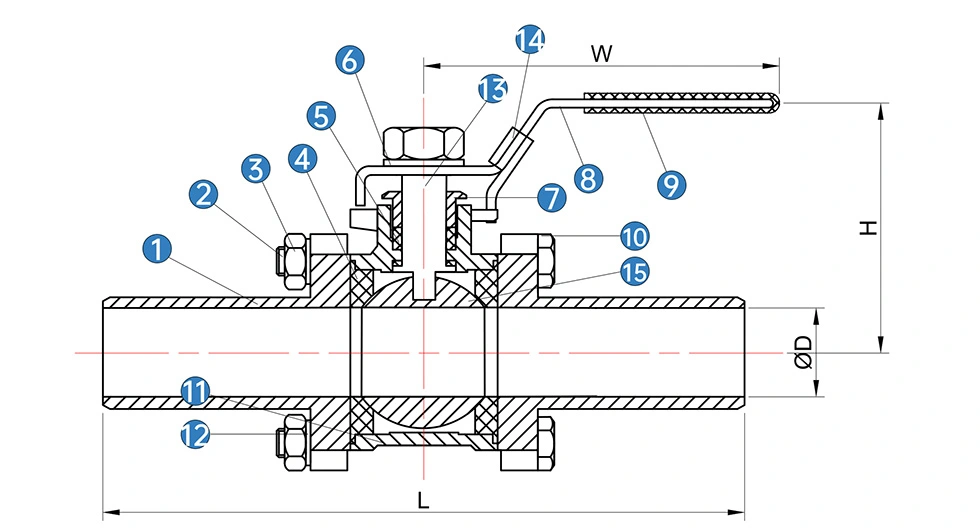

मुख्य परिमाणे

* N: ANSI B 2.1 NPT नुसार थ्रेड संपतो
* B: BS21 BSP नुसार धागा संपतो

उत्पादन वैशिष्ट्ये

1. विस्तारित बट-वेल्ड समाप्त

विस्तारित वेल्ड टोके पाइपलाइन वेल्डिंगसाठी अतिरिक्त जागा देतात आणि वेल्डिंगचे काम मुख्यपासून दूर ठेवण्यास मदत करतात झडप शरीर. हे कॉन्फिगरेशन इन्सुलेटेड किंवा पुरलेल्या पाइपलाइनसाठी उपयुक्त आहे जेथे वाल्व ठेवण्याची आवश्यकता आहे इन्सुलेशनच्या बाहेर किंवा प्रवेशयोग्य ठिकाणी.

2. तीन-तुकडा बांधकाम

स्प्लिट बॉडी तपासणी आणि देखरेखीसाठी वाल्व उघडण्याची परवानगी देते. जागा, सील आणि इतर अंतर्गत जेव्हा बदली आवश्यक असेल तेव्हा घटकांमध्ये प्रवेश केला जाऊ शकतो, पूर्ण वाल्व असेंब्ली बदलण्याची आवश्यकता कमी करते.

3. 316 स्टेनलेस स्टील साहित्य

3PC बॉल व्हॉल्व्ह वेल्ड एक्सटेंडेड शरीरासाठी ASTM A351 CF8M (316) आणि बॉल आणि स्टेमसाठी ASTM A182 F316 वापरते. मानक आसन RPTFE (PTFE+15%fv) आहे. आवश्यकतेनुसार इतर साहित्य संयोजन पुरवले जाऊ शकतात सेवा अटी.

4. बट-वेल्ड कनेक्शन

वेल्ड एंड्स ASME B16.25 आवश्यकतांचे पालन करतात. बट-वेल्डेड कनेक्शन वाल्व दरम्यान कायमस्वरूपी जोड प्रदान करते आणि पाइपलाइन, वेल्डिंग प्रक्रिया आणि पाईप तयार करण्यासाठी लागू असलेल्या पाइपिंग स्पेसिफिकेशनद्वारे निर्धारित केले जाते.

वेल्डिंग आणि स्थापना

वेल्डिंग करण्यापूर्वी, पाईपचा आकार, वेल्ड-एंडचे परिमाण, बेव्हल स्थिती आणि संरेखन तपासा. पाइपलाइन असावी स्थापनेदरम्यान वाल्ववर जास्त भार टाळण्यासाठी योग्यरित्या समर्थित. वेल्डिंग प्रक्रिया देखील पाळल्या पाहिजेत लागू प्रकल्प तपशील.

विस्तारित टोके वेल्डिंग क्षेत्र आणि वाल्व अंतर्गत अतिरिक्त अंतर प्रदान करतात. योग्य वेल्डिंग आणि सीट, सील आणि इतर उष्णता-संवेदनशील घटकांचे संरक्षण करण्यासाठी उष्णता-नियंत्रण प्रक्रिया अजूनही पाळल्या पाहिजेत.

साहित्य आणि ऑपरेटिंग अटी

झडप -25 ℃ ते 150 ℃ तापमान श्रेणी आणि सूचीबद्ध अंतर्गत 285PSI च्या कमाल दाबासाठी निर्दिष्ट केले आहे परिस्थिती वाल्व्ह आकार, मध्यम, तापमान आणि नुसार वास्तविक ऑपरेटिंग मर्यादा निश्चित केल्या पाहिजेत लागू दबाव-तापमान रेटिंग.

स्टेनलेस स्टील बॉडी, F316 बॉल आणि F316 स्टेम सुसंगत औद्योगिक माध्यमांसाठी आहेत. आसन आणि सीलिंग ऑर्डर देण्यापूर्वी सामग्रीची निवड वास्तविक द्रव, तापमान आणि दाब यांच्या विरूद्ध तपासली पाहिजे.

गुणवत्ता तपासणी

साहित्य तपासणी

सामग्रीची ओळख आणि संबंधित तपासणी नोंदी ऑर्डर आवश्यकतांनुसार प्रदान केल्या जाऊ शकतात. साहित्य लागू व्हॉल्व्ह कॉन्फिगरेशनसाठी चाचणी अहवाल उपलब्ध आहेत.

मितीय तपासणी

वाल्व परिमाणे आणि वेल्ड-एंड वैशिष्ट्ये निर्दिष्ट उत्पादन रेखाचित्रे आणि आवश्यकतांच्या विरूद्ध तपासली जातात. तपासणीमध्ये वेल्ड-एंड लांबी, परिमाणे आणि सामान्य असेंब्लीची स्थिती समाविष्ट असू शकते.

प्रेशर आणि सीलिंग चाचण्या

वाल्व चाचणी आणि तपासणी API 598 आवश्यकतांचे पालन करते. तपासण्यासाठी प्रेशर आणि सीलिंग चाचण्या केल्या जातात शिपमेंटपूर्वी वाल्व बॉडी आणि सीट सीलिंग कार्यप्रदर्शन.

वाल्व तपासणी समाप्त

अंतिम तपासणीमध्ये वाल्वचे स्वरूप, असेंबली, वेल्ड-एंड संरक्षण आणि ऑपरेटिंग स्थिती समाविष्ट आहे. आवश्यक उत्पादन ऑर्डरनुसार कागदपत्रे तयार केली जाऊ शकतात.

अर्ज

3PC बॉल व्हॉल्व्ह वेल्ड विस्तारित औद्योगिक पाइपिंगसाठी योग्य आहे जेथे वेल्डेड कनेक्शन आणि अतिरिक्त वेल्डिंग अंतर आवश्यक आहे. ठराविक अनुप्रयोगांमध्ये पेट्रोकेमिकल प्रक्रिया, तेल आणि वायू प्रणाली, थर्मल ऊर्जा, पाणी उपचार आणि सामान्य औद्योगिक द्रव नियंत्रण.

पाइपलाइन इन्सुलेशन, भूमिगत स्थापना किंवा साइटवर विस्तारित-एंड कॉन्फिगरेशन विशेषतः उपयुक्त आहे लेआउट वाल्व बॉडीभोवती उपलब्ध जागा मर्यादित करते. च्या आधारे अर्जाची उपयुक्तता पुष्टी केली पाहिजे मध्यम, दाब, तापमान आणि पाइपलाइन तपशील.

पॅकेजिंग

नालीदार कार्टन आणि प्लायवूड केस वापरून निर्यात वाहतुकीसाठी वाल्व पॅक केले जातात. वेल्ड समाप्त आहेत हाताळणी दरम्यान बेव्हल आणि कनेक्शन पृष्ठभागांना नुकसान होण्याचा धोका कमी करण्यासाठी पॅकिंग दरम्यान संरक्षित शिपमेंट

वारंवार विचारले जाणारे प्रश्न

1. 3PC बॉल व्हॉल्व्ह वेल्ड एक्स्टेंडेडवर एक्स्टेंडेड वेल्ड एंड्सचा उद्देश काय आहे?

विस्तारित वेल्ड टोके वाल्व बॉडी आणि पाइपलाइन दरम्यान अतिरिक्त वेल्डिंग अंतर प्रदान करतात. साठी उपयुक्त आहेत इन्सुलेटेड पाइपलाइन, दफन केलेली प्रतिष्ठापने आणि इतर मांडणी जेथे वेल्डिंग क्षेत्र अधिक दूर ठेवणे आवश्यक आहे झडप शरीर पासून.

2. वाल्वसाठी कोणती सामग्री वापरली जाते?

मानक शरीर सामग्री ASTM A351 CF8M (316) आहे, ASTM A182 F316 बॉल आणि स्टेमसाठी वापरली जाते. आसन आहे RPTFE (PTFE+15%fv). इतर साहित्य विनंतीनुसार उपलब्ध आहेत.

3. बट-वेल्ड टोकांना कोणते मानक लागू होते?

बट-वेल्डचे टोक ASME B16.25 नुसार निर्दिष्ट केले आहेत. अंतिम वेल्डिंग प्रक्रियेने लागू असलेले पालन केले पाहिजे पाइपलाइन किंवा प्रकल्प तपशील.

4. स्थापनेनंतर वाल्व राखता येईल का?

होय. थ्री-पीस बॉडी तपासणी आणि बदलीसाठी अंतर्गत घटकांमध्ये प्रवेश प्रदान करते. पाइपलाइन करणे आवश्यक आहे व्हॉल्व्हच्या देखभालीपूर्वी वेगळे आणि उदासीन व्हा.

5. दबाव आणि तापमान मर्यादा काय आहेत?

सूचीबद्ध कमाल दाब 285PSI आहे आणि तापमान श्रेणी -25℃ ते 150℃ आहे. वास्तविक स्वीकार्य ऑपरेटिंग परिस्थिती वाल्व आकार, मध्यम आणि लागू दबाव-तापमान रेटिंगवर अवलंबून असते.

6. कोणती कागदपत्रे दिली जाऊ शकतात?

सामग्री चाचणी अहवाल आणि लागू तपासणी किंवा उत्पादन दस्तऐवजीकरण वाल्व नुसार प्रदान केले जाऊ शकते कॉन्फिगरेशन आणि ऑर्डर आवश्यकता.
