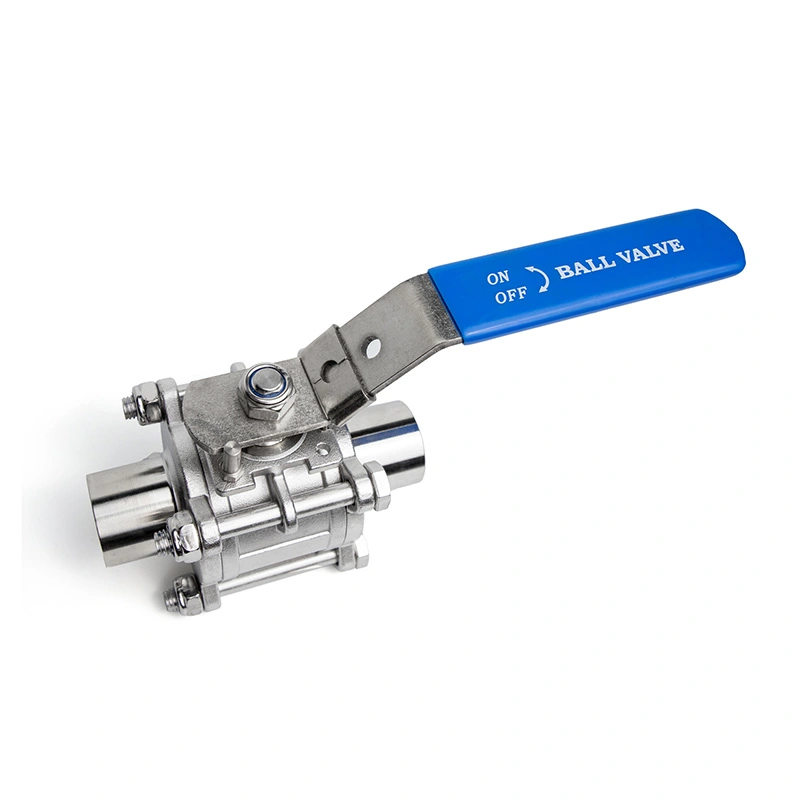

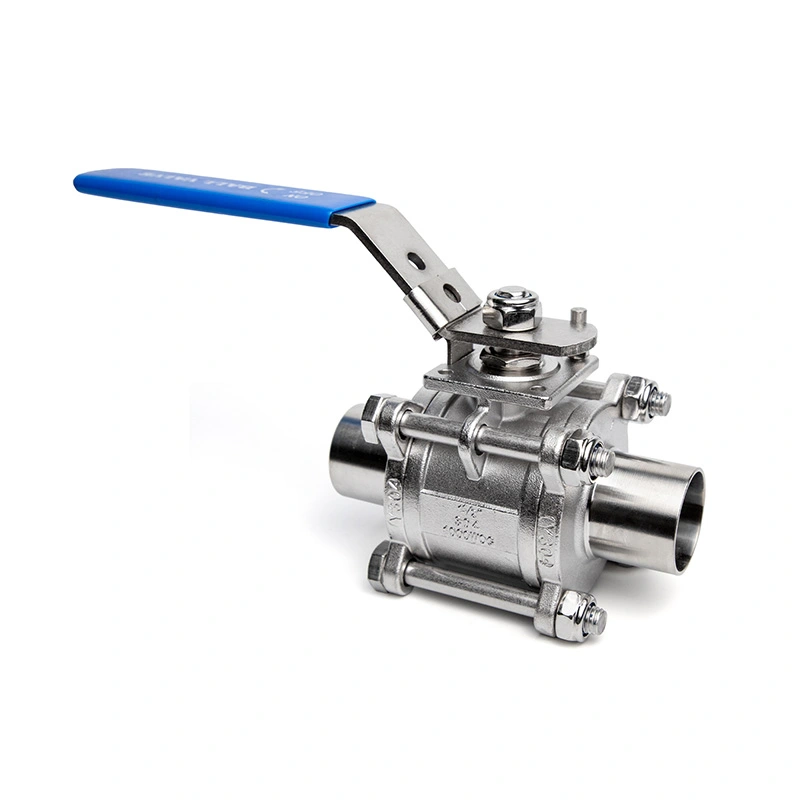

3 तुकडा पूर्णपणे एन्कॅप्स्युलेटेड बट-वेल्डेड सॅनिटरी बॉल व्हॉल्व्ह

शांगताई 3 पीस फुल्ली एन्कॅप्स्युलेटेड बट-वेल्डेड सॅनिटरी बॉल व्हॉल्व्ह 304/316 स्टेनलेस स्टीलमध्ये बट-वेल्ड एंड्ससह अंदाजे Ra 0.15μm पर्यंत उपलब्ध आहे. त्याचे पूर्णपणे एन्कॅप्स्युलेटेड सील आणि गुळगुळीत अंतर्गत प्रवाह मार्ग उत्पादनाचे अवशेष कमी करण्यासाठी आणि CIP/SIP साफसफाईला समर्थन देण्यासाठी डिझाइन केलेले आहेत. आयएसओ 9001 आणि सीई दस्तऐवजीकरण लागू कॉन्फिगरेशनसाठी उपलब्ध आहे, ज्यामुळे व्हॉल्व्ह हे हायजेनिक फ्लुइड प्रोसेसिंग सिस्टमसाठी योग्य आहे.

चौकशी पाठवा

उत्पादन वर्णन

हा 3 पीस पूर्णपणे एन्कॅप्स्युलेटेड बट-वेल्डेड सॅनिटरी बॉल व्हॉल्व्ह स्वच्छ पाइपिंग सिस्टमशी कायमस्वरूपी कनेक्शनसाठी बट-वेल्ड एंड्स वापरतो. वेल्डच्या टोकांच्या आतील आणि बाहेरील पृष्ठभागावर सुमारे Ra 0.15μm च्या पृष्ठभागाच्या खडबडीत मशिन केले जाते, एक गुळगुळीत वेल्डिंग पृष्ठभाग प्रदान करते आणि सांध्याभोवती अवशेष जमा होऊ शकतात अशी जागा कमी करते.

झडप पूर्णपणे एन्कॅप्स्युलेटेड सील वापरते, ज्यामध्ये लवचिक सीलिंग घटक गुळगुळीत संरक्षणात्मक संरचनेत बंद असतात जे उघड अंतर आणि उत्पादन धारणा मर्यादित करतात. 304 किंवा 316 स्टेनलेस स्टीलमध्ये उपलब्ध, याला सॅनिटरी प्रोसेसिंग आणि CIP/SIP क्लीनिंगसाठी पॉलिश अंतर्गत फ्लो पॅसेजसह पुरवले जाऊ शकते. थ्री-पीस कन्स्ट्रक्शनमुळे व्हॉल्व्ह वेगळे केल्यावर आणि डिप्रेशराइज्ड झाल्यानंतर तपासणी आणि बदलण्यासाठी अंतर्गत सीलिंग घटकांमध्ये प्रवेश करण्याची परवानगी मिळते.

मुख्य परिमाणे

आकार	१/४"- ६"
दबाव वर्ग	CL150
सॅनिटरी वेल्ड समाप्त	EN10357(DIN11850) / ISO1127
कमाल दबाव	285PSI
डिझाइन आणि उत्पादन मानके	ASME B16.34
चाचणी आणि तपासणी	API598
दाब-तापमान रेटिंग	ASME B16.34
तापमान श्रेणी	-25℃~150℃
शरीर साहित्य	ASTM A351 CF8M（316）
बॉल साहित्य	ASTM A182 F316
स्टेम साहित्य	ASTM A182 F316
आसन साहित्य	RPTFE(PTFE+15%fv)
पर्याय	इतर साहित्य विनंतीनुसार उपलब्ध आहेत.

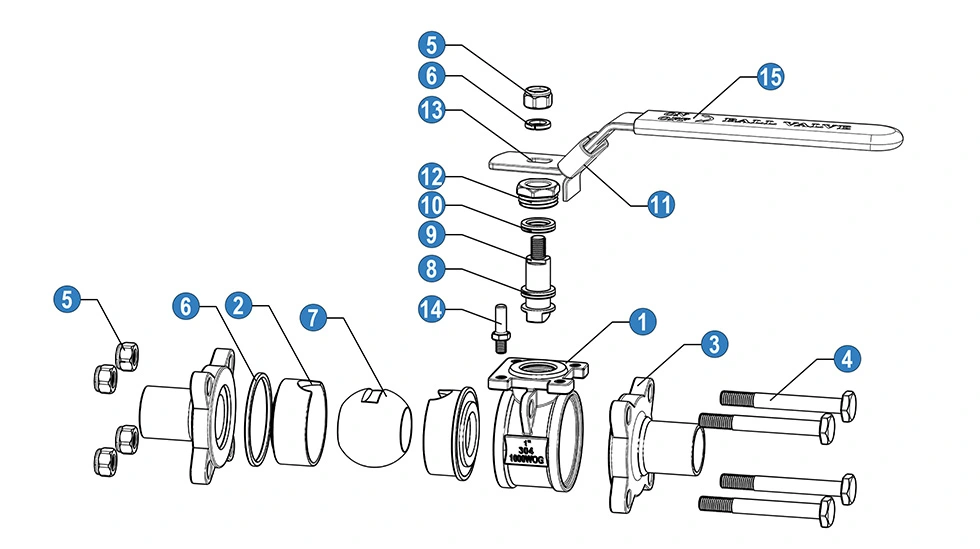

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

नाही	नाव	*साहित्य (N/B)**
1	शरीर	SS 316	SS 304
2	बॉल सीट	PTFE	PTFE
3	टोपी	SS 316	SS 304
4	बोल्ट	SS 304	SS 304
5	नट	SS 304	SS 304
6	स्प्रिंग वॉशर	SS 304	SS 304
7	चेंडू	SS 316	SS 304
8	घर्षण रिंग	PTFE	PTFE
9	स्टेम	SS 316	SS 304
10	स्टेम पॅकिंग	PTFE	PTFE
11	लॉकिंग डिव्हाइस	SS 304	SS 304
12	ग्रंथी	SS 316	SS 304
13	हाताळा	एस.एस	एस.एस
14	पिन थांबवा	SS 201	SS 201
15	स्लीव्ह हाताळा	पीव्हीसी	पीव्हीसी

· N: ANSl B 2.1 NPT नुसार थ्रेड संपतो
· B: BS21 BSP नुसार धागा समाप्त होतो

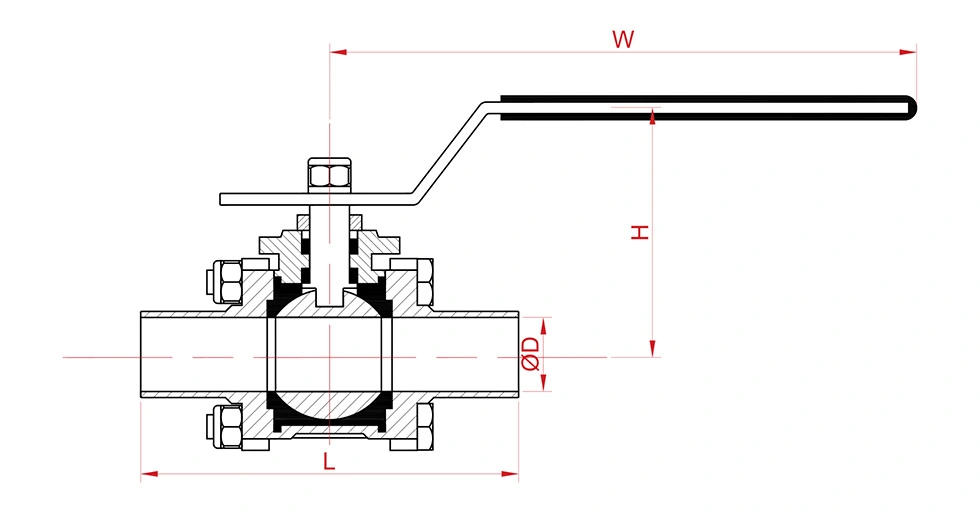

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

सामान्य परिमाणे

आकार	परिमाणे (मिमी)				वजन (किलो)
आकार	D	W	H	L(+-2)	वजन (किलो)
1/4"	8	102	54	52	0.22
३/८"	10	102	54	52	0.22
१/२"	15	105	57	55	0.23
३/४"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
३"	76	260	145	165	5.6
४"	100	300	165	200	9.6

Kv VALUES

Kv (m3/h) = क्यूबिक मीटर प्रति तासात पाण्याचा प्रवाह दर जो 1 b चा दाब कमी करेल झडप ओलांडून बार.

आकार	परिमाणे (मिमी)				वजन (किलो)
आकार	D	W	H	L(+-2)	वजन (किलो)
1/4"	8	102	54	52	0.22
३/८"	10	102	54	52	0.22
१/२"	15	105	57	55	0.23
३/४"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
३"	76	260	145	165	5.6
४"	100	300	165	200	9.6

उत्पादन फायदे

1. प्रिसिजन-टर्न केलेले बट-वेल्ड एंड्स

वेल्डच्या टोकांच्या आतील आणि बाहेरील दोन्ही पृष्ठभागांना Ra ≈ 0.15μm पर्यंत अचूक मशीन केले जाते, उच्च समाक्षीयता सुनिश्चित करते आणि ऑन-साइट सॅनिटरी पाइपलाइनसह घट्ट बसणे, स्थिर वेल्डिंग गुणवत्तेची हमी देणे आणि लपलेले स्वच्छताविषयक धोके दूर करणे जोडणी जोडांवर.

2. पूर्णपणे एन्कॅप्स्युलेटेड सीलिंग स्ट्रक्चर

पूर्णपणे एन्कॅप्स्युलेटेड सील डिझाइन लवचिक सीलिंग कोरला पूर्णपणे गुंडाळते, उघडलेले इलास्टोमर अंतर काढून टाकते आणि द्रव धारणा क्षेत्रे. हे प्रभावीपणे मध्यम संचय आणि सूक्ष्मजीवांच्या वाढीस प्रतिबंधित करते, दीर्घकाळ टिकवून ठेवते स्वच्छतापूर्ण कामगिरी आणि स्वच्छता प्रक्रिया सुलभ करणे.

3. प्रीमियम सॅनिटरी-ग्रेड स्टेनलेस स्टील

304 आणि 316 स्टेनलेस स्टील पर्यायांमध्ये उपलब्ध, वाल्व उत्कृष्ट गंज प्रतिरोधक आणि यांत्रिक वितरीत करतो शक्ती मिरर-पॉलिश केलेला अंतर्गत प्रवाह मार्ग कमीत कमी प्रतिकारासह गुळगुळीत द्रव हस्तांतरण सुनिश्चित करतो, पूर्णपणे स्वच्छताविषयक औद्योगिक पाइपिंग आवश्यकतांचे पालन करणे.

4. सुलभ देखभालीसाठी 3PC स्प्लिट स्ट्रक्चर

थ्री-पीस स्प्लिट बॉडी पाईपलाईनवर कापल्याशिवाय संपूर्ण विघटन आणि सील बदलण्याची परवानगी देते संपूर्ण लाइन, सिस्टम डाउनटाइम मोठ्या प्रमाणात कमी करते आणि दैनंदिन ऑपरेशन आणि देखभाल खर्च कमी करते.

वारंवार विचारले जाणारे प्रश्न

1. या सॅनिटरी बॉल व्हॉल्व्हला कोणती प्रमाणपत्रे आहेत?

आमची उत्पादन प्रणाली ISO 9001 प्रमाणित आहे, आणि CE दस्तऐवजीकरण लागू सॅनिटरी बॉल व्हॉल्व्ह कॉन्फिगरेशनसाठी उपलब्ध आहे. विशिष्ट उत्पादन आणि ऑर्डर आवश्यकतांनुसार उपलब्ध प्रमाणन आणि कागदपत्रांची पुष्टी केली जाऊ शकते.

2. या झडपासाठी कोणते शरीर साहित्य उपलब्ध आहे?

मानक शरीर सामग्री पर्याय 304 स्टेनलेस स्टील आणि 316 स्टेनलेस स्टील आहेत. कार्यरत माध्यम, तापमान आणि गंज परिस्थितीनुसार योग्य ग्रेड निवडला जाऊ शकतो.

3. बट-वेल्डची मशीनिंग अचूकता कशी आहे?

बट-वेल्डच्या टोकांच्या आतील आणि बाह्य पृष्ठभागावर सुमारे Ra 0.15μm च्या पृष्ठभागाच्या खडबडीत मशीन केले जाते. हे एक गुळगुळीत वेल्डिंग पृष्ठभाग प्रदान करते आणि सुसंगत सॅनिटरी पाईपिंगसह योग्य कनेक्शनचे समर्थन करते.

4. 3 पीस फुल्ली एन्कॅप्स्युलेटेड बट-वेल्डेड सॅनिटरी बॉल व्हॉल्व्हची मुख्य वैशिष्ट्ये कोणती आहेत?

व्हॉल्व्ह बट-वेल्ड एंड्स, पूर्णपणे एन्कॅप्स्युलेटेड सील आणि 304 किंवा 316 स्टेनलेस स्टील बांधकाम एकत्र करते. गुळगुळीत अंतर्गत कॉन्फिगरेशन सॅनिटरी प्रोसेसिंग सिस्टमसाठी योग्य आहे जेथे CIP किंवा SIP साफ करणे आवश्यक आहे.

5. ऑन-साइट तपासणीसाठी आम्ही तुमच्या कारखान्याला भेट देऊ शकतो का?

होय. कारखाना वेन्झोऊ, झेजियांग, चीन येथे आहे, वेन्झो विमानतळापासून कारने अंदाजे 10 मिनिटांच्या अंतरावर आहे. भेटीच्या वेळापत्रकानुसार रिसेप्शन सपोर्टसह फॅक्टरी भेटींची आगाऊ व्यवस्था केली जाऊ शकते.
