जेव्हा स्वच्छता, गंज प्रतिकार, कॉम्पॅक्ट ऑटोमेशन आणि विश्वासार्ह शटऑफ महत्वाचे असतात,शांगताईप्रदान करते1PC इलेक्ट्रोपॉलिश्ड स्टेनलेस स्टील डायरेक्ट माउंट बॉल व्हॉल्व्हद्रव नियंत्रण प्रणालीची मागणी करण्यासाठी एक व्यावहारिक उपाय म्हणून. त्याची इलेक्ट्रोपॉलिश्ड स्टेनलेस स्टील पृष्ठभाग, थेट ॲक्ट्युएटर माउंटिंग स्ट्रक्चर आणि अचूक-मशीन घटक हे औषध, अन्न प्रक्रिया, जल प्रक्रिया, रासायनिक आणि स्वयंचलित औद्योगिक अनुप्रयोगांसाठी योग्य बनवतात.

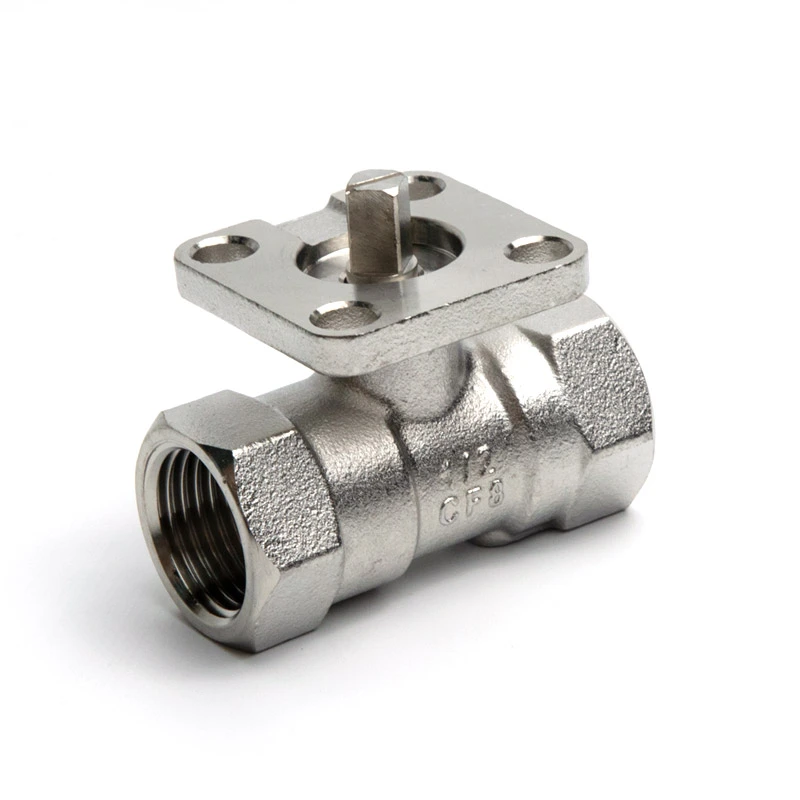

1PC इलेक्ट्रोपॉलिश्ड स्टेनलेस स्टील डायरेक्ट माउंट बॉल व्हॉल्व्ह इलेक्ट्रोपॉलिश केलेल्या पृष्ठभागासह आणि एकात्मिक डायरेक्ट-माउंट प्लॅटफॉर्मसह एक-पीस बांधकाम एकत्र करते. इलेक्ट्रोपॉलिशिंग एक नितळ आणि अधिक एकसमान स्टेनलेस स्टील पृष्ठभाग तयार करते, ज्यामुळे अवशेषांचे संचय कमी होते आणि साफसफाई सुलभ होते. डायरेक्ट-माउंट स्ट्रक्चरमुळे अधिक कॉम्पॅक्ट ऑटोमेशन सोल्यूशन तयार करून, अतिरिक्त माउंटिंग ब्रॅकेटशिवाय सुसंगत वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटर स्थापित केले जाऊ शकतात. 304 आणि 316 स्टेनलेस स्टील पर्यायांसह, NPT किंवा BSP थ्रेडेड कनेक्शन, 1/4"–2" आकार श्रेणी आणि 285 PSI पर्यंत दाब क्षमता, या प्रकारचे बॉल व्हॉल्व्ह औद्योगिक द्रव-नियंत्रण आवश्यकतांची विस्तृत श्रेणी पूर्ण करू शकतात.
सामग्री सारणी
इलेक्ट्रोपॉलिश्ड स्टेनलेस स्टील बॉल व्हॉल्व्ह का निवडावे?
डायरेक्ट माउंट डिझाइन ऑटोमेशन कसे सुधारते?
वन-पीस बांधकाम काय व्यावहारिक बनवते?
हा बॉल व्हॉल्व्ह कुठे वापरला जाऊ शकतो?
खरेदीदारांनी योग्य वाल्व कसे निवडावे?
औद्योगिक खरेदीदारांसाठी मुख्य फायदे
तुमच्या वाल्व प्रकल्पासाठी शांगताईचा विचार का करावा?
इलेक्ट्रोपॉलिश्ड स्टेनलेस स्टील बॉल व्हॉल्व्ह का निवडावे?
जेव्हा स्वच्छता, गंज प्रतिकार आणि देखभाल कार्यक्षमता महत्त्वाची असते अशा प्रणालींमध्ये वाल्व कार्यरत असताना पृष्ठभागाची स्थिती ही महत्त्वाची बाब आहे. इलेक्ट्रोपॉलिशिंग स्टेनलेस स्टीलच्या पृष्ठभागावरून सूक्ष्म अनियमितता काढून टाकते आणि एक नितळ फिनिश तयार करते. हे दूषित पदार्थ किंवा प्रक्रियेचे अवशेष जमा होऊ शकणारे क्षेत्र कमी करण्यात मदत करू शकते.
वारंवार साफसफाई करणे किंवा स्वच्छतेच्या आवश्यकतांची मागणी करणाऱ्या अनुप्रयोगांसाठी, गुळगुळीत वाल्व पृष्ठभाग देखभाल सुलभ करू शकते. स्टेनलेस स्टील यांत्रिक टिकाऊपणा आणि गंज प्रतिकार यांचे मजबूत संयोजन देखील प्रदान करते, ज्यामुळे ते औद्योगिक वातावरणाच्या विस्तृत श्रेणीसाठी योग्य बनते.
शांगताई व्हॉल्व्ह 304 स्टेनलेस स्टीलसह एक मानक सामग्री पर्याय म्हणून उपलब्ध आहे, तर 316 स्टेनलेस स्टील कॉन्फिगरेशनची निवड केली जाऊ शकते जेव्हा प्रकल्प परिस्थितींना अतिरिक्त गंज प्रतिकार आवश्यक असेल. उत्पादन पृष्ठ शरीरासाठी ASTM A351 CF8 (304) निर्दिष्ट करते, मुख्य ओले घटक आणि PTFE-आधारित सीलिंग घटकांसाठी स्टेनलेस स्टीलचा वापर केला जातो.
- गुळगुळीत इलेक्ट्रोपॉलिश स्टेनलेस स्टील पृष्ठभाग
- गंज आणि पृष्ठभाग दूषित करण्यासाठी सुधारित प्रतिकार
- सुलभ स्वच्छता आणि देखभाल
- स्वच्छता-संवेदनशील द्रव प्रणालीसाठी योग्य
- वेगवेगळ्या स्टेनलेस स्टील मटेरियल कॉन्फिगरेशनमध्ये उपलब्ध
डायरेक्ट माउंट डिझाइन ऑटोमेशन कसे सुधारते?
इंडस्ट्रियल व्हॉल्व्ह ऑटोमेशनसाठी अनेकदा व्हॉल्व्ह आणि ॲक्ट्युएटर यांच्यातील विश्वासार्ह कनेक्शन आवश्यक असते. पारंपारिक व्यवस्थेसाठी स्वतंत्र कंस किंवा माउंटिंग हार्डवेअरची आवश्यकता असू शकते, ज्यामुळे घटकांची संख्या आणि एकंदर इंस्टॉलेशन फूटप्रिंट वाढते.
डायरेक्ट-माउंट बॉल व्हॉल्व्ह वाल्व डिझाइनमध्ये ॲक्ट्युएटर माउंटिंग प्लॅटफॉर्म समाकलित करतो. सुसंगत वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटर थेट स्थापित केले जाऊ शकतात, ज्यामुळे यांत्रिक व्यवस्था सुलभ करण्यात मदत होते. कॉम्पॅक्ट ऑटोमेटेड फ्लुइड-कंट्रोल असेंब्ली डिझाइन करणाऱ्या उपकरण उत्पादक आणि सिस्टम इंटिग्रेटर्ससाठी हे विशेषतः उपयुक्त आहे.
डायरेक्ट-माउंट रचना अनेक व्यावहारिक फायदे प्रदान करू शकते:
- कॉम्पॅक्ट स्थापना:सुसंगत कॉन्फिगरेशनमध्ये वेगळ्या माउंटिंग ब्रॅकेटची आवश्यकता काढून टाकते.
- कमी घटक:साधे कनेक्शन अतिरिक्त हार्डवेअर कमी करू शकते.
- ऑटोमेशन तत्परता:वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएशनसह एकत्रीकरणास समर्थन देते.
- लवचिक ऑपरेशन:योग्य मॅन्युअल अनुप्रयोगांसाठी विस्तारित हँडल देखील विचारात घेतले जाऊ शकतात.
- सुलभ प्रणाली एकत्रीकरण:प्रमाणित माउंटिंग संकल्पना OEM उपकरणे आणि स्वयंचलित प्रक्रिया प्रणालींसाठी उपयुक्त आहे.
वन-पीस बांधकाम काय व्यावहारिक बनवते?
एक-पीस बॉल व्हॉल्व्ह बॉडी अनुप्रयोगांसाठी एक सरळ बांधकाम प्रदान करते जेथे कॉम्पॅक्ट आणि मजबूत वाल्व व्यवस्थेस प्राधान्य दिले जाते. वाल्व द्रव प्रवाह नियंत्रित करण्यासाठी बॉल-आणि-स्टेम ऑपरेटिंग यंत्रणा वापरतो, तर सीट आणि सीलिंग घटक आवश्यक शटऑफ कार्य प्रदान करतात.
अचूक मशीनिंग देखील महत्वाचे आहे. बॉडी, बॉल, स्टेम आणि सीलिंग घटकांमधील अचूक परिमाणे सुरळीत ऑपरेशन आणि विश्वासार्ह सीलिंगला मदत करतात. शांगताई त्याच्या उत्पादन पद्धतीचा भाग म्हणून अचूक-मशीन केलेले घटक आणि सामग्रीची तपासणी निर्दिष्ट करते.
वाल्वमध्ये अँटी-ब्लोआउट स्टेम आणि लॉकिंग-डिव्हाइस पर्याय देखील समाविष्ट केला जातो. ही वैशिष्ट्ये औद्योगिक प्रतिष्ठानांमध्ये मौल्यवान असू शकतात जेथे नियंत्रित ऑपरेशन आणि यांत्रिक सुरक्षा महत्त्वपूर्ण बाबी आहेत.
हा बॉल व्हॉल्व्ह कुठे वापरला जाऊ शकतो?
इलेक्ट्रोपॉलिश्ड स्टेनलेस स्टील, कॉम्पॅक्ट बांधकाम आणि डायरेक्ट ॲक्ट्युएटर माउंटिंगचे संयोजन हे व्हॉल्व्ह अशा ऍप्लिकेशन्ससाठी योग्य बनवते जिथे द्रव वेगळे करणे आणि ऑटोमेशन दोन्ही आवश्यक आहे.
विशिष्ट अनुप्रयोग क्षेत्रांमध्ये हे समाविष्ट आहे:
- फार्मास्युटिकल उपकरणे:जेथे गुळगुळीत पृष्ठभाग आणि स्वच्छ करण्यायोग्य प्रवाह-नियंत्रण घटक महत्त्वाचे आहेत तेथे उपयुक्त.
- अन्न प्रक्रिया:गंज-प्रतिरोधक स्टेनलेस स्टील घटकांची आवश्यकता असलेल्या द्रव प्रणालींसाठी योग्य.
- पाणी उपचार:स्वयंचलित अलगाव आणि प्रवाह-नियंत्रण बिंदूंसाठी योग्य.
- रासायनिक प्रक्रिया:स्टेनलेस स्टीलचे बांधकाम निवडलेल्या प्रक्रियेच्या वातावरणात टिकाऊपणा प्रदान करू शकते.
- औद्योगिक ऑटोमेशन:डायरेक्ट ॲक्ट्युएटर माउंटिंग स्वयंचलित उघडणे आणि बंद होण्याचे समर्थन करते.
- OEM उपकरणे:कॉम्पॅक्ट व्हॉल्व्ह कॉन्फिगरेशन पॅकेज केलेल्या मशीनरीमध्ये एकत्रीकरण सुलभ करू शकते.
वास्तविक द्रवपदार्थ, दाब, तापमान, रासायनिक सुसंगतता, कनेक्शन मानक आणि ॲक्ट्युएटर आवश्यकतांनुसार अनुप्रयोगाच्या योग्यतेचे नेहमी मूल्यांकन केले पाहिजे.
एका दृष्टीक्षेपात मुख्य तपशील
या झडपाचे मूल्यमापन करणारे अभियंते, वितरक, OEM खरेदीदार आणि सिस्टम इंटिग्रेटर्ससाठी खालील तपशील एक व्यावहारिक संदर्भ प्रदान करतात.
| पॅरामीटर | तपशील |
|---|---|
| वाल्व प्रकार | 1PC इलेक्ट्रोपॉलिश्ड स्टेनलेस स्टील डायरेक्ट माउंट बॉल व्हॉल्व्ह |
| नाममात्र आकार | 1/4" ते 2" |
| दबाव वर्ग | CL150 |
| जास्तीत जास्त दाब | 285 PSI |
| थ्रेड मानके | NPT/BSP |
| डिझाइन आणि मॅन्युफॅक्चरिंग मानक | ASME B16.34 |
| चाचणी मानक | API 598 |
| शरीर साहित्य | ASTM A351 CF8 (304) |
| बॉल आणि स्टेम साहित्य | ASTM A182 F304 |
| आसन साहित्य | RPTFE (PTFE + 15% फिलर) |
| तापमान श्रेणी | -25°C ते 150°C |
| पोर्ट प्रकार | कमी केलेले बंदर |
तांत्रिक निवडीसाठी, खरेदीदारांनी ऑर्डर देण्यापूर्वी नवीनतम मितीय रेखाचित्रे, दाब-तापमान रेटिंग, सामग्री कॉन्फिगरेशन आणि कनेक्शन आवश्यकता सत्यापित करणे आवश्यक आहे.
खरेदीदारांनी योग्य वाल्व कसे निवडावे?
स्टेनलेस स्टील बॉल व्हॉल्व्ह निवडताना केवळ नाममात्र पाईप आकाराशी जुळण्यापेक्षा अधिक गोष्टींचा समावेश असावा. सुसंगतता किंवा कार्यप्रदर्शन समस्या टाळण्यासाठी अभियंत्यांनी संपूर्ण ऑपरेटिंग वातावरणाचा विचार केला पाहिजे.
1. कनेक्शन मानकाची पुष्टी करा
व्हॉल्व्ह NPT आणि BSP थ्रेडेड कॉन्फिगरेशनला सपोर्ट करतो. इंस्टॉलेशन समस्या टाळण्यासाठी निवडलेला थ्रेड मानक कनेक्ट केलेल्या पाईपिंग किंवा फिटिंग सिस्टमशी जुळला पाहिजे.
2. दाब आणि तापमान तपासा
निर्दिष्ट कमाल दाब 285 PSI आहे, तर सूचीबद्ध तापमान श्रेणी -25°C ते 150°C आहे. वास्तविक अर्ज अटी लागू दबाव-तापमान रेटिंगमध्येच राहिल्या पाहिजेत.
3. सामग्रीच्या सुसंगततेचे मूल्यांकन करा
304 आणि 316 स्टेनलेस स्टील गंज प्रतिकाराचे विविध स्तर देतात. सामग्री निवडताना प्रक्रिया द्रव, एकाग्रता, तापमान आणि स्वच्छता रसायने या सर्व गोष्टींचा विचार केला पाहिजे.
4. ऑपरेटिंग पद्धत निश्चित करा
स्वयंचलित उपकरणांसाठी, वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटरला प्राधान्य आहे की नाही याची पुष्टी करा. जेव्हा ऍक्च्युएटर वाल्व माउंटिंग व्यवस्थेशी सुसंगत असेल तेव्हा डायरेक्ट-माउंट रचना इंस्टॉलेशनची जटिलता कमी करण्यास मदत करू शकते.
5. प्रवाह आवश्यकता विचारात घ्या
हे मॉडेल कमी-पोर्ट कॉन्फिगरेशन वापरते. केवळ पाईपच्या आकारावर आधारित व्हॉल्व्ह निवडण्यापेक्षा खरेदीदारांनी आवश्यक प्रवाह दर आणि दाब कमी करण्याचा विचार केला पाहिजे. सूचीबद्ध Kv मूल्ये प्रवाह मूल्यमापनासाठी उपयुक्त प्रारंभिक बिंदू प्रदान करू शकतात.
औद्योगिक खरेदीदारांसाठी मुख्य फायदे
स्टेनलेस स्टील बॉल व्हॉल्व्हची तुलना करणाऱ्या खरेदीदारांसाठी, या कॉन्फिगरेशनचे मूल्य पृष्ठभाग उपचार, बांधकाम, ऑटोमेशन सुसंगतता आणि उत्पादन लवचिकता यांच्या संयोजनातून येते.
| वैशिष्ट्य | व्यावहारिक लाभ |
|---|---|
| इलेक्ट्रोपॉलिश फिनिश | गुळगुळीत पृष्ठभाग आणि सुलभ साफसफाई |
| स्टेनलेस स्टील बांधकाम | गंज प्रतिकार आणि यांत्रिक टिकाऊपणा |
| थेट माउंट प्लॅटफॉर्म | ॲक्ट्युएटर एकत्रीकरण सुलभ करते |
| एक तुकडा शरीर | कॉम्पॅक्ट आणि सरळ वाल्व्ह बांधकाम |
| 304 / 316 पर्याय | विविध वातावरणासाठी सामग्री निवडण्याची परवानगी देते |
| NPT/BSP थ्रेड्स | विविध पाइपिंग कनेक्शन आवश्यकतांचे समर्थन करते |
| OEM सानुकूलन | सानुकूलित वैशिष्ट्ये आणि मोठ्या प्रमाणात आवश्यकतांचे समर्थन करते |
स्थापना आणि देखभाल विचार
अगदी उच्च-गुणवत्तेच्या वाल्वसाठी देखील योग्य स्थापना आणि कार्यप्रणाली आवश्यक आहे. स्थापनेपूर्वी, दूषित किंवा नुकसानीसाठी धागे, सीलिंग पृष्ठभाग, वाल्व बॉडी आणि पाइपलाइनची तपासणी करा. वाल्ववर अनावश्यक यांत्रिक ताण टाळण्यासाठी पाइपलाइन योग्यरित्या संरेखित केली पाहिजे.
कार्यान्वित करताना, झडप सुरळीतपणे उघडते आणि बंद होते आणि ॲक्ट्युएटर, स्थापित केले असल्यास, आवश्यक टॉर्क श्रेणीमध्ये कार्यरत असल्याचे सत्यापित करा. दाब चाचणीने लागू प्रकल्प प्रक्रिया आणि सुरक्षा आवश्यकतांचे पालन केले पाहिजे.
दीर्घकालीन सेवेसाठी, देखभाल कार्यसंघांनी वेळोवेळी तपासले पाहिजे:
- थ्रेडेड कनेक्शन आणि सीलभोवती बाह्य गळती
- वाल्व ऑपरेटिंग टॉर्क आणि हालचाल
- ॲक्ट्युएटर माउंटिंग आणि संरेखन
- गंज किंवा पृष्ठभागाच्या नुकसानाची चिन्हे
- आसन आणि सीलिंग कामगिरी
- ऑपरेटिंग दबाव आणि तापमान परिस्थिती
व्हॉल्व्ह स्थापित करताना, चाचणी करताना किंवा सर्व्ह करताना निर्मात्याचे तांत्रिक दस्तऐवजीकरण आणि लागू उद्योग मानकांचे पालन करण्याची शिफारस केली जाते.
वारंवार विचारले जाणारे प्रश्न
इलेक्ट्रोपॉलिश केलेल्या स्टेनलेस स्टील बॉल व्हॉल्व्हचा मुख्य फायदा काय आहे?
इलेक्ट्रोपॉलिशिंग एक नितळ स्टेनलेस स्टील पृष्ठभाग तयार करते जे स्वच्छतेमध्ये सुधारणा करू शकते, पृष्ठभागावरील अवशेषांचे संचय कमी करू शकते आणि गंज प्रतिरोधनास समर्थन देऊ शकते. हे स्वच्छता-संवेदनशील औद्योगिक अनुप्रयोगांसाठी वाल्व विशेषतः आकर्षक बनवते.
व्हॉल्व्ह वायवीय ॲक्ट्युएटरशी जोडला जाऊ शकतो का?
होय. डायरेक्ट-माउंट प्लॅटफॉर्म सुसंगत वायवीय ॲक्ट्युएटर्सना समर्थन देण्यासाठी डिझाइन केलेले आहे. ऑपरेटिंग आवश्यकतांनुसार इलेक्ट्रिक ॲक्ट्युएटर आणि योग्य विस्तारित हँडल देखील विचारात घेतले जाऊ शकतात.
कोणते आकार उपलब्ध आहेत?
मानक आकार श्रेणी 1/4" ते 2" आहे. इतर आकारांची किंवा सानुकूलित वैशिष्ट्यांची आवश्यकता असलेले खरेदीदार त्यांच्या गरजा निर्मात्याशी चर्चा करू शकतात.
झडप NPT आणि BSP या दोन्ही धाग्यांना सपोर्ट करते का?
होय. एनपीटी आणि बीएसपी थ्रेडेड कनेक्शन पर्याय उपलब्ध आहेत, ज्यामुळे व्हॉल्व्ह वेगवेगळ्या पाइपिंग सिस्टमशी जुळले जाऊ शकतात.
या वाल्वशी कोणते मानके संबंधित आहेत?
उत्पादन माहिती डिझाइन आणि उत्पादनासाठी ASME B16.34 आणि चाचणी आणि तपासणीसाठी API 598 निर्दिष्ट करते. खरेदी करण्यापूर्वी प्रकल्प-विशिष्ट आवश्यकतांची पुष्टी केली पाहिजे.
शांगताई OEM सानुकूलित करू शकते?
होय. शांगताई OEM आणि सानुकूलित व्हॉल्व्ह आवश्यकतांना समर्थन देते, ज्यात सामग्रीची निवड, तपशील, पृष्ठभाग उपचार, कनेक्शन मानके आणि मोठ्या प्रमाणात उत्पादन आवश्यकता समाविष्ट आहेत.
तुमच्या वाल्व प्रकल्पासाठी शांगताईचा विचार का करावा?
द1PC इलेक्ट्रोपॉलिश्ड स्टेनलेस स्टील डायरेक्ट माउंट बॉल व्हॉल्व्हज्यांना गुळगुळीत स्टेनलेस स्टील पृष्ठभागाची गुणवत्ता, कॉम्पॅक्ट व्हॉल्व्ह बांधकाम आणि सोयीस्कर ऑटोमेशन एकत्रीकरणाची आवश्यकता आहे अशा खरेदीदारांसाठी डिझाइन केलेले आहे. त्याचे 304/316 स्टेनलेस स्टीलचे पर्याय, NPT किंवा BSP कनेक्शन, डायरेक्ट ॲक्ट्युएटर माउंटिंग स्ट्रक्चर आणि इंडस्ट्रियल डिझाईन हे अनेक उद्योगांमध्ये फ्लुइड-कंट्रोल सिस्टमसाठी एक अष्टपैलू पर्याय बनवते.
शांगताई वितरक, OEM उपकरणे निर्माते, सिस्टम इंटिग्रेटर्स आणि सानुकूलित वाल्व सोल्यूशन्स आणि मोठ्या प्रमाणात पुरवठा क्षमतेसह औद्योगिक प्रकल्पांना समर्थन देते. जर तुम्ही वाल्वचा आकार, सामग्री, दाब रेटिंग, कनेक्शन प्रकार, पृष्ठभाग उपचार किंवा ॲक्ट्युएटर सुसंगततेचे मूल्यांकन करत असाल, तर उत्पादन तपशील आणि निवड माहितीसाठी 1PC इलेक्ट्रोपॉलिश्ड स्टेनलेस स्टील डायरेक्ट माउंट बॉल व्हॉल्व्ह पहा.
तुमच्या पुढील प्रकल्पासाठी विश्वसनीय स्टेनलेस स्टील वाल्व सोल्यूशन शोधत आहात?योग्य कॉन्फिगरेशन आणि तांत्रिक सहाय्य मिळवण्यासाठी तुमचा आवश्यक आकार, कार्यरत माध्यम, दाब, तापमान, कनेक्शन मानक आणि ऑटोमेशन आवश्यकता शांगताई सोबत सामायिक करा.आमच्याशी संपर्क साधाआजच तुमच्या OEM, सानुकूलित किंवा बल्क व्हॉल्व्ह आवश्यकतांवर चर्चा करण्यासाठी आणि तुमच्या द्रव-नियंत्रण प्रणालीसाठी व्यावहारिक उपाय शोधण्यासाठी.
