तीन मार्ग बॉल वाल्व
तीन मार्ग बॉल झडप एल पोर्ट

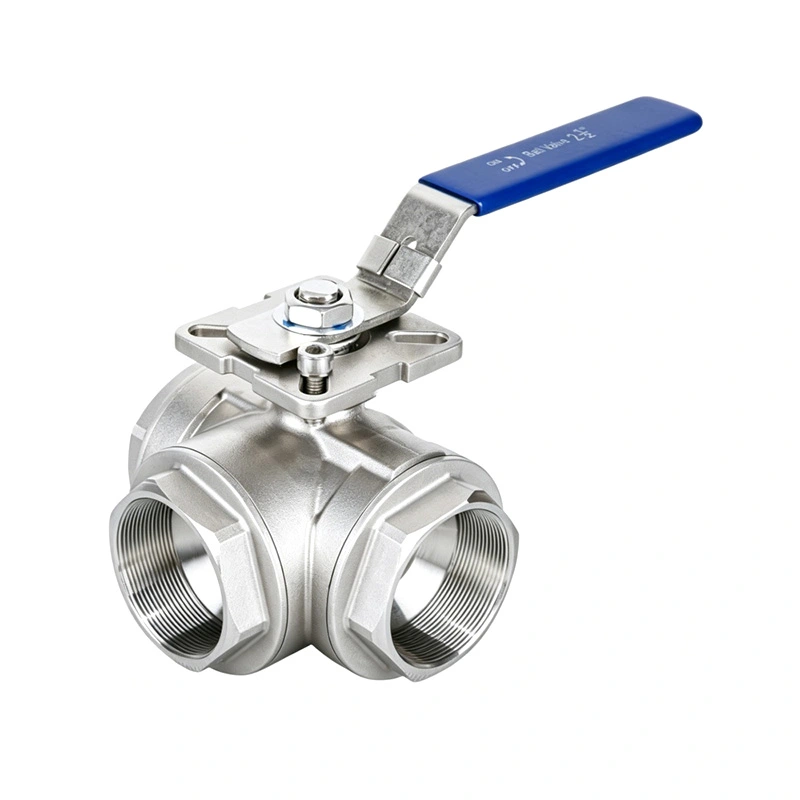

शांगताई थ्री वे बॉल व्हॉल्व्ह एल पोर्ट विश्वसनीय दिशात्मक प्रवाह नियंत्रणासाठी 304/316 स्टेनलेस स्टीलपासून बनवले आहे. प्रिसिजन थ्रेड्स, कडक QC, ISO9001 आणि CE प्रमाणित उत्पादन आणि आमच्या Wenzhou कारखान्याकडून जलद समर्थन.
या थ्री वे बॉल व्हॉल्व्ह एल पोर्टमध्ये इन्सुलेटेड पाइपलाइन, दफन केलेल्या स्थापनेसाठी विस्तारित बट-वेल्ड टोके आहेत. अतिरिक्त वेल्डिंग अंतर आवश्यक असलेल्या पाईपिंग लेआउट. विस्तारित टोके दरम्यान अधिक कार्यरत जागा प्रदान करतात पाइपलाइन वेल्डिंग आणि योग्य स्थापना केल्यावर वेल्डिंगची उष्णता वाल्वच्या अंतर्गत घटकांपासून दूर ठेवण्यास मदत करते प्रक्रियांचे पालन केले जाते.
3-पीस बॉडी तपासणी, सील बदलणे आणि नंतर देखभाल करण्यासाठी अंतर्गत घटकांमध्ये प्रवेश प्रदान करते पाइपलाइन विलग करण्यात आली आहे आणि दबाव टाकला गेला आहे. L-पोर्ट प्रवाह मार्ग सुसंगत वळवणे किंवा स्विच करण्यासाठी योग्य आहे विविध पाइपलाइन शाखांमधील माध्यम. वाल्वचा वापर पेट्रोकेमिकल, तेल आणि वायू, थर्मल एनर्जी आणि मध्ये केला जाऊ शकतो ऑपरेटिंग माध्यम, दाब आणि त्यानुसार निवडलेल्या सीलिंग कॉन्फिगरेशनसह जल उपचार प्रणाली तापमान
मुख्य परिमाणे
| आकार | १/४"- ६" |
| दबाव वर्ग | CL150 |
| बट-वेल्ड समाप्त | ASME B16.25 |
| कमाल दबाव | 285PSI |
| डिझाइन आणि उत्पादन मानके | ASME B16.34 |
| चाचणी आणि तपासणी | API598 |
| दाब-तापमान रेटिंग | ASME B16.34 |
| तापमान श्रेणी | -25℃~150℃ |
| शरीर साहित्य | ASTM A351 CF8M（316） |
| बॉल साहित्य | ASTM A182 F316 |
| स्टेम साहित्य | ASTM A182 F316 |
| आसन साहित्य | RPTFE(PTFE+15%fv) |
| पर्याय | इतर साहित्य विनंतीनुसार उपलब्ध आहेत. |

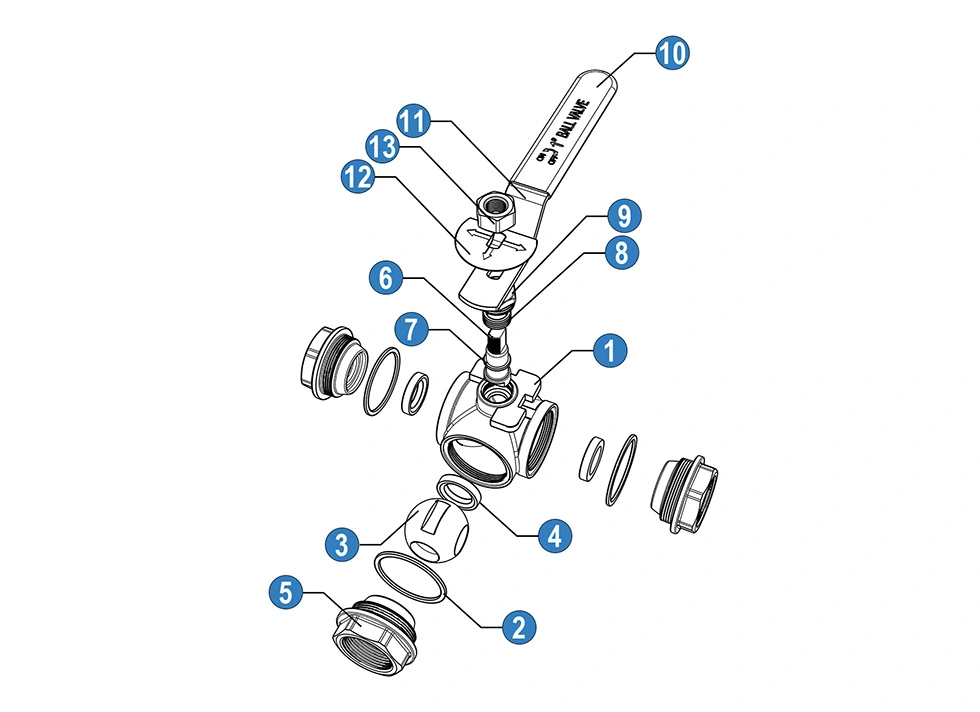

| नाही | नाव | साहित्य(*N/B) | ||
| 1 | शरीर | WCB | CF8 | CF8M |
| 2 | गॅस्केट | PTFE | ||
| 3 | चेंडू | 304 | 304 | 304 |
| 4 | आसन | PTFE/RPTFE/PPL | ||
| 5 | बोनेट | WCB | CF8 | CF8M |
| 6 | स्टेम | 304 | 304 | 304 |
| 7 | स्टेम वॉशर | PTFE/PTFE.25% ग्लास फायबर | ||
| 8 | पॅकिंग | PTFE | ||
| 9 | ग्रंथी | 304 | ||
| 10 | स्लीव्ह हाताळा | पीव्हीसी | ||
| 11 | हाताळा | 201 | ||
| 12 | क्राउन वॉशर | 304 | ||
| 13 | नट | 304 | ||
* N: ANSI B 2.1 NPT नुसार थ्रेड संपतो
* B: BS21 BSP नुसार धागा संपतो

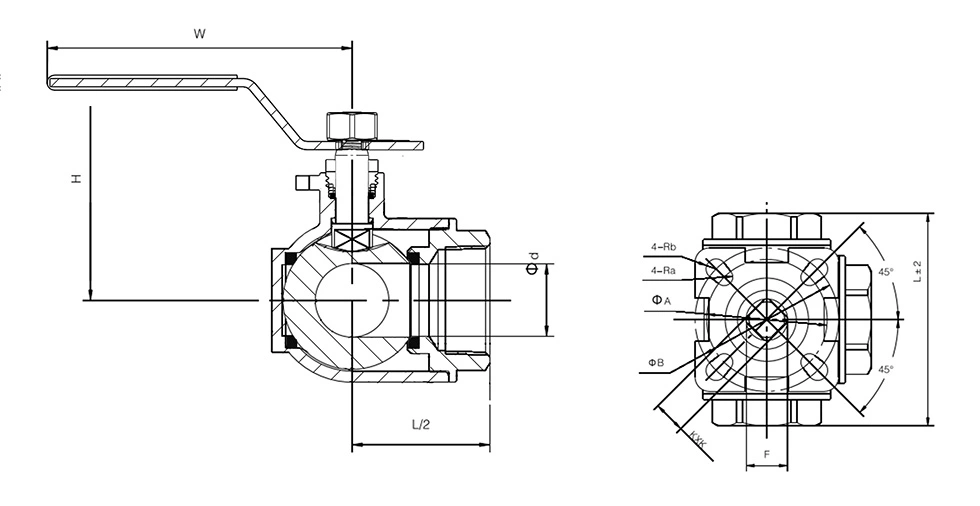

| SIZE | 1/4 " | 3/8 " | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " |
| d | 10 | 10 | 10 | 15 | 18 | 25 | 32 | 40 |
| L | 72 | 72 | 72 | 83 | 91 | 117 | 136 | 146 |
| H | 62 | 62 | 62 | 68 | 77 | 92 | 105 | 118 |
| W | 100 | 100 | 120 | 120 | 140 | 150 | 180 | 180 |
| A | 36 | 36 | 36 | 36 | 42 | 42 | 50 | 50 |
| B | 42 | 42 | 42 | 42 | 50 | 50 | 70 | 70 |
| रा | 3 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 |
| Rb | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 4.5 | 4.5 |
| F | 12 | 12 | 12 | 12 | 12 | 14 | 18 | 18 |
| KXK | 9×9 | 9×9 | 9×9 | 9×9 | 9×9 | 11×11 | 14×14 | 14×14 |
| ISO5011 | F03 | F03 | F03-F04 | F03-F04 | F04-F05 | F04-F05 | F05-F07 | F05-F07 |
उत्पादन फायदे
थ्री-वे फ्लो कंट्रोलसाठी एल-पोर्ट फ्लो पाथ
दतीन मार्ग बॉल झडप एल पोर्टस्विचिंग किंवा डायव्हर्टिंगसाठी एल-पोर्ट फ्लो कॉन्फिगरेशन वापरते जोडलेल्या पाइपलाइन शाखांमधील सुसंगत माध्यम. आवश्यकतेनुसार प्रवाह मार्ग निवडला पाहिजे पाइपिंग व्यवस्था आणि ऑपरेटिंग फंक्शन, हे कॉन्फिगरेशन दिशात्मक असलेल्या अनुप्रयोगांसाठी योग्य बनवते प्रवाह नियंत्रण आवश्यक आहे.
विस्तारित बट-वेल्ड एंड डिझाइन
विस्तारित बट-वेल्ड टोके वाल्व बॉडी आणि पाइपलाइन दरम्यान अतिरिक्त वेल्डिंग अंतर प्रदान करतात. या कॉन्फिगरेशन इन्सुलेटेड पाइपलाइन, दफन केलेल्या इंस्टॉलेशन्स आणि पाइपिंग लेआउटसाठी उपयुक्त आहे जेथे अतिरिक्त मंजुरी आहे वाल्वभोवती आवश्यक आहे. उष्णता इनपुट नियंत्रित करण्यासाठी आणि संरक्षित करण्यासाठी योग्य वेल्डिंग प्रक्रियांचे पालन केले पाहिजे वाल्वचे अंतर्गत घटक.
देखभालीसाठी थ्री-पीस बांधकाम
थ्री-पीस बॉडी सेवायोग्य अंतर्गत घटकांच्या तपासणीसाठी आणि बदलण्यासाठी वाल्व उघडण्याची परवानगी देते पाइपलाइन विलग केल्यानंतर आणि दबाव टाकल्यानंतर. हे बांधकाम नियतकालिक असताना देखभाल सुलभ करू शकते चेंडू, जागा किंवा सीलची तपासणी करणे आवश्यक आहे.
गुणवत्ता तपासणी
1. कच्चा माल पडताळणी
स्टेनलेस स्टील सामग्री पीएमआय आणि संबंधित सामग्री पडताळणी प्रक्रियेनुसार तपासली जाऊ शकते लागू ऑर्डर आवश्यकता. कॉन्फिगरेशनसाठी सामग्री ओळख आणि दस्तऐवजीकरण देखील राखले जाऊ शकते शोधण्यायोग्यता आवश्यक आहे.
2. वेल्ड एंड डायमेंशनल तपासणी
विस्तारित वेल्ड टोकांची मुख्य परिमाणे जसे की शेवटची लांबी, बेव्हल भूमिती, भिंतीची जाडी आणि संरेखन या तपासण्या निश्चित करण्यात मदत करतात की वाल्वचे परिमाण निर्दिष्ट पाइपलाइन कनेक्शनशी सुसंगत आहेत.
3. हायड्रोस्टॅटिक आणि सीलिंग चाचण्या
व्हॉल्व्ह चाचणीमध्ये हायड्रोस्टॅटिक शेल चाचणी आणि लागू असलेल्या सीलिंग कामगिरी चाचणीचा समावेश आहे तपासणी आवश्यकता. चाचणी अटी आणि स्वीकृती निकष वाल्वनुसार पुष्टी केली पाहिजे तपशील आणि लागू मानक.
4. अंतिम तपासणी
पॅकेजिंग करण्यापूर्वी, तयार झडपाचे स्वरूप, बॉडी असेंबली, वेल्ड-एंड कंडिशन आणि ऑपरेटिंगसाठी तपासले जाते. कार्य ऑर्डर वैशिष्ट्यांनुसार उत्पादन ओळख आणि आवश्यक कागदपत्रे देखील तपासली जाऊ शकतात.
पॅकेजिंग
व्हॉल्व्ह निर्यात वाहतुकीसाठी व्हॉल्व्ह आकारासाठी योग्य असलेल्या संरक्षणात्मक पॅकेजिंगसह तयार केले जातात शिपिंग पद्धत. कोरेगेटेड कार्टन आणि प्लायवूड केसांचा वापर व्हॉल्व्ह बॉडी आणि विस्तारित वेल्डच्या टोकांना संरक्षित करण्यासाठी केला जाऊ शकतो. प्रभाव, कम्प्रेशन आणि हाताळणीचे नुकसान. नुकसान टाळण्यासाठी वेल्डचे टोक स्वतंत्रपणे संरक्षित केले जातात वाहतूक दरम्यान बेव्हल पृष्ठभाग.
वारंवार विचारले जाणारे प्रश्न
1. एल-पोर्ट फ्लो कॉन्फिगरेशनचे कार्य काय आहे?
एल-पोर्ट कॉन्फिगरेशनचा वापर कनेक्ट केलेल्या पाइपलाइन शाखांमधील प्रवाह बदलण्यासाठी किंवा वळवण्यासाठी केला जातो. प्रत्यक्ष प्रवाह व्यवस्था पोर्ट कॉन्फिगरेशन आणि आवश्यक पाईपिंग लेआउटवर अवलंबून असते, त्यामुळे प्रवाहाची दिशा असावी ऑर्डर करण्यापूर्वी पुष्टी केली.
2. तुम्ही उत्पादनाचे तपशीलवार मापदंड देऊ शकता का?
होय. वाल्वनुसार उत्पादन रेखाचित्रे, आयामी माहिती आणि तांत्रिक वैशिष्ट्ये प्रदान केली जाऊ शकतात कॉन्फिगरेशन आणि प्रकल्प आवश्यकता. कनेक्शन परिमाणे, दबाव रेटिंग, तापमान श्रेणी आणि साहित्य उत्पादनापूर्वी वैशिष्ट्यांची पुष्टी केली पाहिजे.
3. वेगवेगळ्या सेवा परिस्थितींसाठी वाल्व सानुकूलित केले जाऊ शकते?
होय. साहित्य संयोजन, सीलिंग घटक, विस्तारित परिमाणे आणि इतर कॉन्फिगरेशन तपशील असू शकतात ऑपरेटिंग माध्यम, दबाव, तापमान आणि स्थापना आवश्यकतांनुसार विचार केला जातो. इतर साहित्य जेथे लागू असेल तेथे विनंतीनुसार उपलब्ध आहेत.
4. कोटेशनची विनंती करताना कोणती माहिती दिली पाहिजे?
कृपया आवश्यक वाल्व आकार, दाब रेटिंग, कनेक्शन मानक, ऑपरेटिंग तापमान, मध्यम, प्रवाह प्रदान करा ऑटोमेशन आवश्यक असल्यास व्यवस्था आणि ॲक्ट्युएटर आवश्यकता. पाइपलाइन रेखाचित्रे किंवा अनुप्रयोग माहिती देखील करू शकता योग्य कॉन्फिगरेशनची पुष्टी करण्यात मदत करा.
5. मी शांगताई कारखान्याला भेट देऊ शकतो का?
वेन्झोउ उत्पादन सुविधेवर भेटीद्वारे कारखाना भेटीची व्यवस्था केली जाऊ शकते. अभ्यागत वाल्ववर चर्चा करू शकतात संबंधित तांत्रिक किंवा विक्री संघासह तपशील, उत्पादन आवश्यकता आणि अर्जाच्या अटी.
