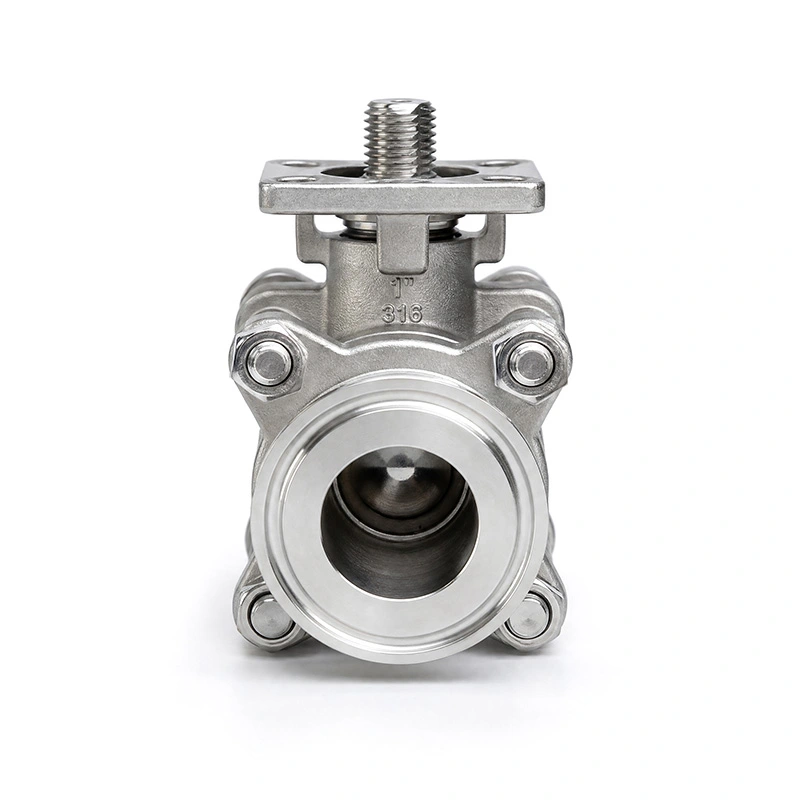

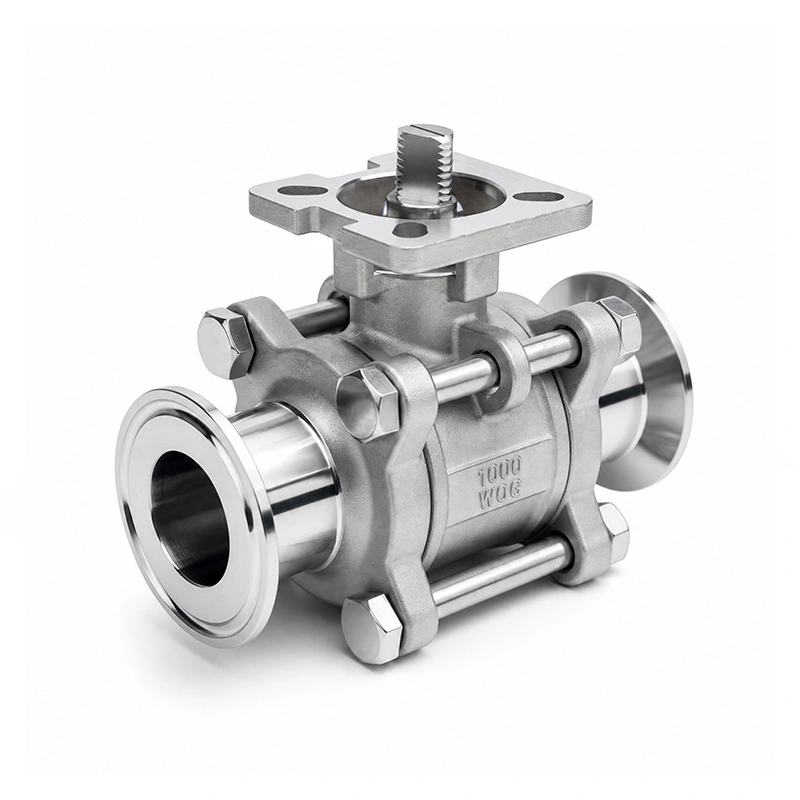

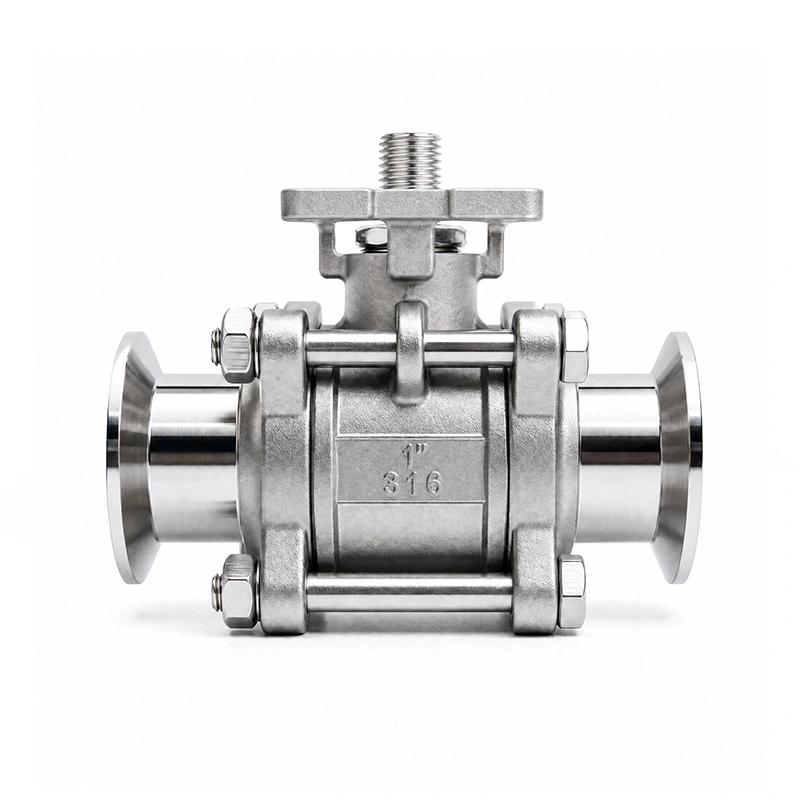

ISO 5211 माउंटिंग पॅडसह 3PC पूर्णपणे एन्कॅप्स्युलेटेड ट्राय-क्लॅम्प बॉल व्हॉल्व्ह

ISO 5211 माउंटिंग पॅडसह 3PC पूर्णपणे एन्कॅप्स्युलेटेड ट्राय-क्लॅम्प बॉल व्हॉल्व्ह सॅनिटरी आणि प्रोसेस पाइपिंग सिस्टमसाठी ट्राय-क्लॅम्प कनेक्शनसह तीन-पीस वाल्व बॉडी वापरते. पाइपलाइन विलग केल्यानंतर तीन-तुकड्यांचे बांधकाम अंतर्गत घटकांमध्ये प्रवेश प्रदान करते, तर ISO 5211 माउंटिंग पॅड वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटर इंस्टॉलेशनसाठी प्रमाणित इंटरफेस प्रदान करते. हे कॉन्फिगरेशन द्रव नियंत्रण प्रणालीसाठी योग्य आहे जेथे स्वच्छताविषयक कनेक्शन आणि स्वयंचलित वाल्व ऑपरेशन आवश्यक आहे.

मुख्य परिमाणे

मुख्य डिझाइन वैशिष्ट्ये

थ्री-पीस वाल्व बांधकाम

थ्री-पीस बॉडीमध्ये मध्यवर्ती वाल्व विभाग आणि दोन शेवटचे विभाग असतात. पाइपलाइन योग्यरित्या विलग केल्यानंतर आणि वाल्व उदासीन झाल्यानंतर, शरीराचे अंतर्गत घटक तपासण्यासाठी किंवा पुनर्स्थित करण्यासाठी उघडले जाऊ शकते. ही रचना अशा अनुप्रयोगांसाठी उपयुक्त आहे जिथे जागा, सील किंवा इतर अंतर्गत भागांची नियतकालिक देखभाल आवश्यक आहे.

ट्राय-क्लॅम्प कनेक्शन

ट्राय-क्लॅम्प कनेक्शन्स थ्रेडेड किंवा फ्लँग जोडण्याऐवजी क्लॅम्प आणि गॅस्केट व्यवस्था वापरतात. ही कनेक्शन पद्धत वाल्व थेट पाइपलाइनमध्ये वेल्डिंग न करता वाल्व स्थापित किंवा काढून टाकण्याची परवानगी देते. लागू होणारी गॅस्केट सामग्री आणि कनेक्शनची परिमाणे प्रक्रिया माध्यम, तापमान आणि पाइपिंग तपशीलानुसार निवडली पाहिजेत.

ISO 5211 ॲक्ट्युएटर माउंटिंग

ISO 5211 माउंटिंग पॅडसह 3PC पूर्णपणे एन्कॅप्स्युलेटेड ट्राय-क्लॅम्प बॉल व्हॉल्व्ह वाल्ववर ISO 5211 ॲक्ट्युएटर माउंटिंग इंटरफेससह डिझाइन केलेले आहे. हे सुसंगत वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटरला वेगळ्या पारंपारिक माउंटिंग व्यवस्थेवर विसंबून न राहता थेट वाल्ववर माउंट करण्यास अनुमती देते. ॲक्ट्युएटरची निवड वाल्व आकार, ऑपरेटिंग टॉर्क आणि सिस्टम नियंत्रण आवश्यकतांशी जुळली पाहिजे.

316 स्टेनलेस स्टील ओले घटक

शरीर ASTM A351 CF8M (316) म्हणून निर्दिष्ट केले आहे, तर चेंडू आणि स्टेम ASTM A182 F316 म्हणून निर्दिष्ट केले आहेत. हे स्टेनलेस स्टील साहित्य औद्योगिक द्रवपदार्थांच्या श्रेणीसाठी योग्य आहेत जेथे सामग्रीची सुसंगतता आणि गंज प्रतिरोधक महत्त्वाच्या बाबी आहेत. RPTFE सीट PTFE ला 15% फिलरसह एकत्र करते आणि निवडण्यापूर्वी वास्तविक मध्यम आणि ऑपरेटिंग तापमानाच्या विरूद्ध मूल्यमापन केले पाहिजे.

अर्ज

आयएसओ 5211 माउंटिंग पॅडसह 3PC पूर्णतः एन्कॅप्स्युलेटेड ट्राय-क्लॅम्प बॉल व्हॉल्व्ह पाईपिंग सिस्टममध्ये वापरला जाऊ शकतो ज्यासाठी कॉम्पॅक्ट शट-ऑफ व्हॉल्व्ह, सॅनिटरी-शैली कनेक्शन आणि पर्यायी ऑटोमेटेड ऍक्च्युएशन आवश्यक आहे. विशिष्ट अनुप्रयोग क्षेत्रांमध्ये हे समाविष्ट आहे:

सामान्य द्रव प्रक्रिया

रासायनिक द्रव हाताळणी

पाणी उपचार सुविधा

हलके औद्योगिक उत्पादन

स्वयंचलित पाइपिंग प्रणाली

स्थापना आणि ऑपरेशन

ट्राय-क्लॅम्प स्थापना

स्थापनेपूर्वी, वाल्व आकार, कनेक्शन परिमाणे, गॅस्केट सामग्री आणि दाब-तापमान आवश्यकता पाइपलाइन तपशीलांशी जुळत असल्याची पुष्टी करा. वीण ट्राय-क्लॅम्प कनेक्शन दरम्यान वाल्व ठेवा, योग्य गॅस्केट स्थापित करा आणि क्लॅम्पसह संयुक्त सुरक्षित करा. सिस्टमवर दबाव येण्यापूर्वी कनेक्शन योग्य संरेखनासाठी तपासले पाहिजे.

ॲक्ट्युएटरची स्थापना

ISO 5211 माउंटिंग पॅड सुसंगत वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटरसाठी इंटरफेस प्रदान करते. स्थापनेपूर्वी ॲक्ट्युएटर माउंटिंग पॅटर्न, शाफ्टचे परिमाण आणि आवश्यक ऑपरेटिंग टॉर्क तपासा. ॲक्ट्युएटर स्थापित केले पाहिजे आणि वाल्व आणि ॲक्ट्युएटर उत्पादकाच्या सूचनांनुसार समायोजित केले पाहिजे.

देखभाल

देखभाल करण्यापूर्वी, पाइपलाइनमधून वाल्व वेगळे करा आणि सर्व अवशिष्ट दाब सोडा. तीन-तुकड्यांचे बांधकाम बॉल, सीट्स, स्टेम आणि सीलिंग घटकांच्या तपासणीसाठी वाल्व बॉडी उघडण्याची परवानगी देते. खराब झालेले घटक योग्य भागांसह पुनर्स्थित करा आणि सेवेवर परत येण्यापूर्वी वाल्वची सीलिंग आणि ऑपरेटिंग स्थिती तपासा.

निवड विचार

नवीन पाइपिंग सिस्टीमसाठी हा झडप निवडताना, ऑपरेटिंग माध्यम, दाब, तापमान, पाईपचा आकार, कनेक्शनचे परिमाण आणि आवश्यक क्रिया पद्धती विचारात घ्या. वाल्व सीट आणि सीलिंग सामग्री प्रक्रिया द्रव सह सुसंगतता तपासली पाहिजे. स्वयंचलित ऍप्लिकेशन्ससाठी, ॲक्ट्युएटरची निवड वाल्व ऑपरेटिंग टॉर्क आणि सिस्टमच्या नियंत्रण आवश्यकतांनुसार केली जावी.

वारंवार विचारले जाणारे प्रश्न

Q1: ISO 5211 माउंटिंग पॅडसह 3PC पूर्णपणे एन्कॅप्स्युलेटेड ट्राय-क्लॅम्प बॉल व्हॉल्व्ह कशासाठी वापरला जातो?

आयएसओ 5211 माउंटिंग पॅडसह 3PC पूर्णपणे एन्कॅप्स्युलेटेड ट्राय-क्लॅम्प बॉल व्हॉल्व्ह पाइपिंग सिस्टीममध्ये ऑन/ऑफ फ्लुइड कंट्रोलसाठी वापरला जातो जेथे थ्री-पीस व्हॉल्व्ह बॉडी, ट्राय-क्लॅम्प कनेक्शन आणि ॲक्ट्युएटर माउंटिंग इंटरफेस आवश्यक आहे. हे मॅन्युअल ऑपरेशनसाठी कॉन्फिगर केले जाऊ शकते किंवा स्वयंचलित नियंत्रणासाठी योग्य वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटरसह एकत्र केले जाऊ शकते.

Q2: ISO 5211 माउंटिंग पॅड काय प्रदान करते?

ISO 5211 माउंटिंग पॅड प्रमाणित ॲक्ट्युएटर माउंटिंग इंटरफेस प्रदान करतो. सुसंगत वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटर लागू ISO 5211 माउंटिंग आयामांनुसार, ॲक्ट्युएटर आकार आणि व्हॉल्व्ह टॉर्क आवश्यकतांनुसार माउंट केले जाऊ शकतात.

Q3: तीन-तुकड्याच्या बांधकामाचे फायदे काय आहेत?

तीन-तुकड्यांचे बांधकाम पाइपलाइन विलग केल्यानंतर आणि दबाव टाकल्यानंतर वाल्वच्या अंतर्गत घटकांमध्ये प्रवेश प्रदान करते. हे पूर्णत: बंद केलेल्या वन-पीस बॉडीच्या तुलनेत सीट्स, सील आणि इतर सेवायोग्य घटकांची तपासणी आणि बदलणे सुलभ करू शकते.

Q4: या वाल्वसाठी कोणती सामग्री वापरली जाते?

शरीर ASTM A351 CF8M (316) आहे, तर चेंडू आणि स्टेम ASTM A182 F316 आहेत. सीट RPTFE (PTFE+15%fv) आहे. विनंतीनुसार इतर सामग्री कॉन्फिगरेशन उपलब्ध आहेत.

Q5: हा झडपा वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटरसह वापरला जाऊ शकतो का?

होय. ISO 5211 माउंटिंग इंटरफेस ऍक्च्युएटर इंस्टॉलेशनसाठी डिझाइन केले आहे. वाल्व आकार, ऑपरेटिंग टॉर्क, दाब, तापमान आणि नियंत्रण प्रणालीच्या आवश्यकतांनुसार योग्य ॲक्ट्युएटर निवडले पाहिजे.

Q6: ऑर्डर करण्यापूर्वी काय तपासले पाहिजे?

आवश्यक वाल्व आकार, कनेक्शन परिमाणे, ऑपरेटिंग प्रेशर, तापमान, प्रक्रिया माध्यम, आसन सामग्री आणि ॲक्ट्युएशन पद्धत याची पुष्टी करा. स्वयंचलित प्रणालींसाठी, ॲक्ट्युएटर माउंटिंग पॅटर्न आणि आवश्यक टॉर्क देखील पुष्टी करणे आवश्यक आहे.
