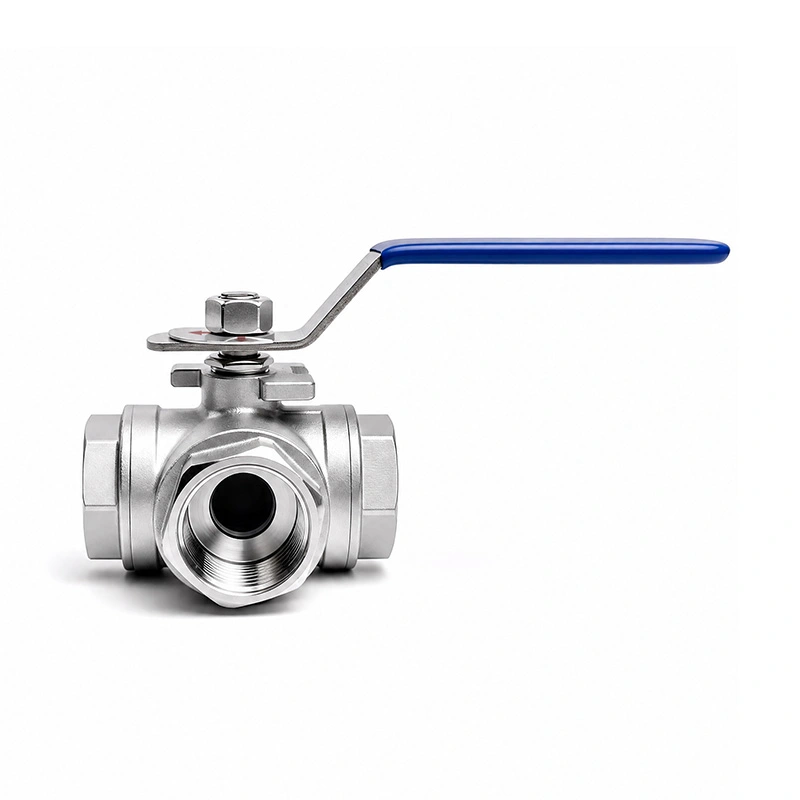

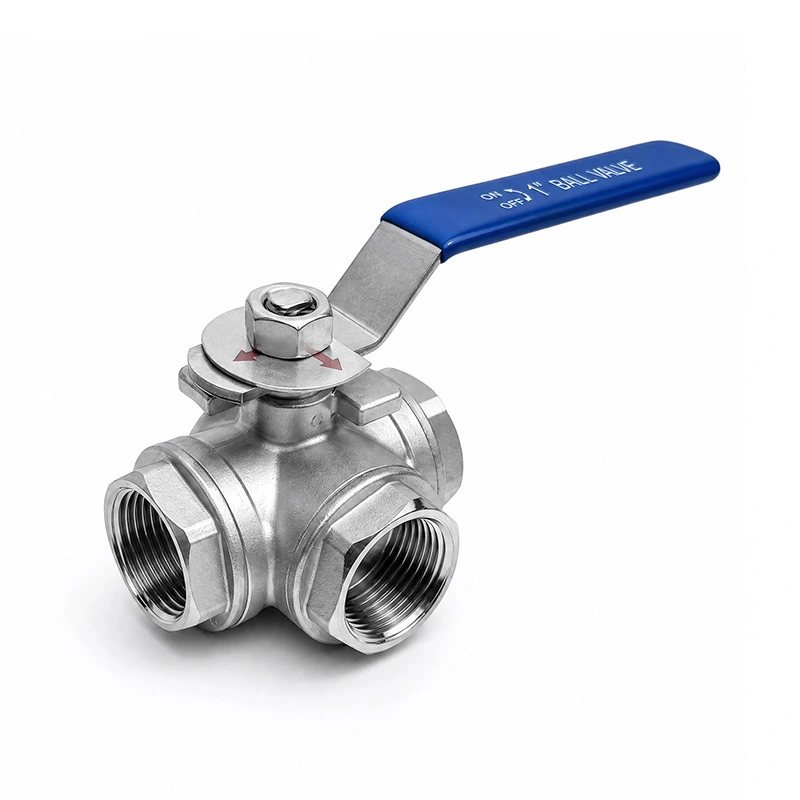

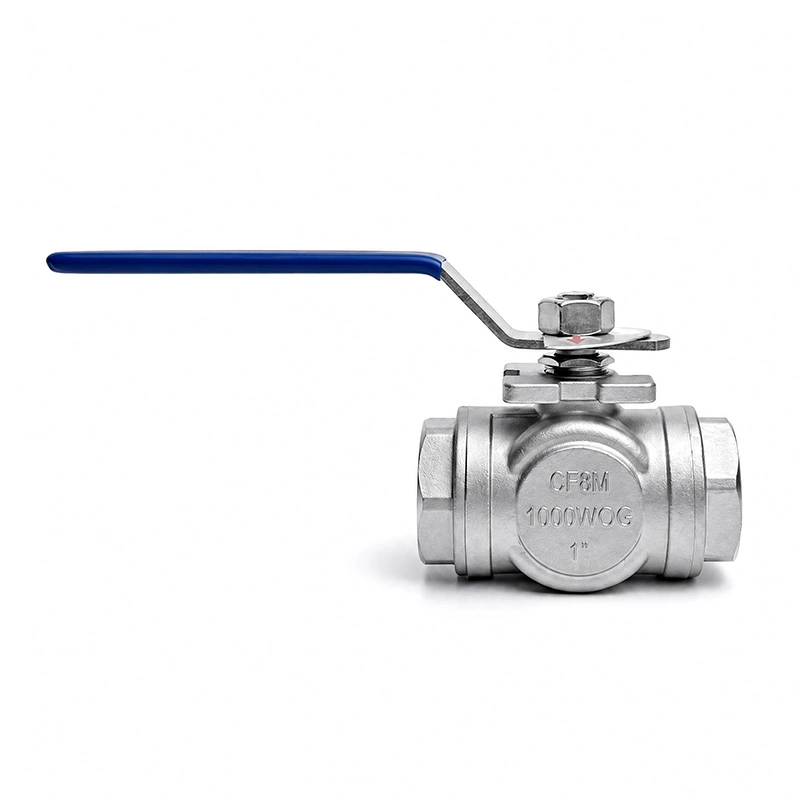

तीन मार्ग बॉल वाल्व टी पोर्ट

थ्री वे बॉल व्हॉल्व्ह टी पोर्ट पाइपिंग सिस्टमसाठी डिझाइन केले आहे ज्यासाठी एका कॉम्पॅक्टद्वारे लवचिक प्रवाह नियंत्रण आवश्यक आहे झडप त्याचा टी-आकाराचा प्रवाह मार्ग अनेक पाइपलाइन दिशानिर्देशांना जोडू शकतो, ज्यामुळे ते मिसळणे, वळवणे, बायपास करणे किंवा मीडियाचे वितरण करणे.

अनेक टू-वे व्हॉल्व्ह वापरण्याच्या तुलनेत, टी-पोर्ट थ्री-वे बॉल व्हॉल्व्ह पाइपलाइन लेआउट सुलभ करण्यास, कमी करण्यास मदत करते कनेक्शन पॉइंट्स, आणि फ्लुइड कंट्रोल सिस्टीममध्ये ऑपरेशनची कार्यक्षमता सुधारते.

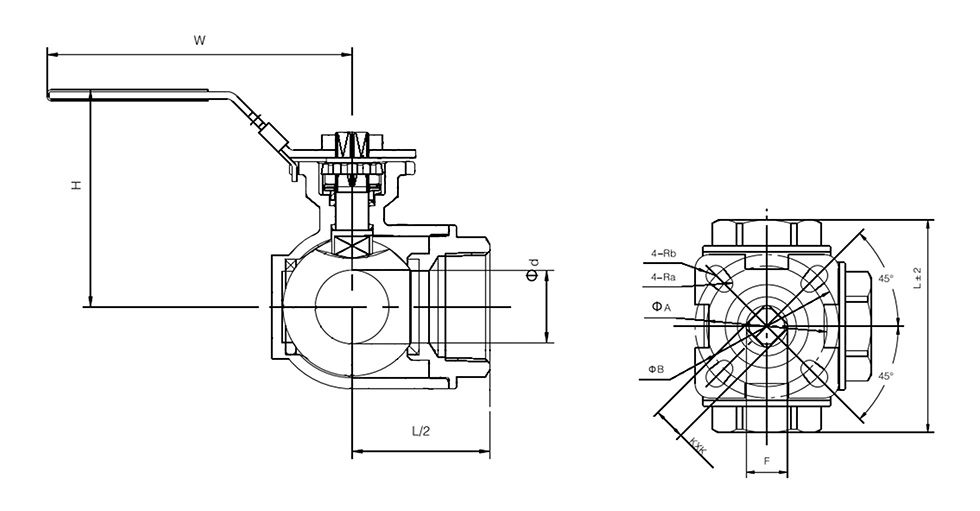

मुख्य परिमाणे

* N: ANSI B 2.1 NPT नुसार थ्रेड संपतो
* B: BS21 BSP नुसार धागा संपतो

आम्हाला का निवडा

स्रोत वाल्व उत्पादक

शांगताई हा विमानतळापासून फक्त 10 मिनिटांच्या अंतरावर चीनच्या झेजियांगमधील वेन्झोऊ येथे एक व्यावसायिक वाल्व कारखाना आहे.

प्रमाणित उत्पादन प्रणाली

आमचे उत्पादन ISO 9001 गुणवत्ता व्यवस्थापन मानके आणि CE प्रमाणन आवश्यकतांचे पालन करते.

फाइन थ्रेड प्रोसेसिंग

अचूक-मशीन धागे गुळगुळीत स्थापना, स्थिर कनेक्शन आणि विश्वसनीय सीलिंग कार्यप्रदर्शन सुनिश्चित करतात.

पूर्ण गुणवत्ता नियंत्रण

सामग्री तपासणी, मशीनिंग, असेंब्ली, प्रेशर टेस्टिंग आणि पॅकिंगमध्ये प्रमाणित तपासणी लागू केली जाते.

ऑन-साइट साहित्य सत्यापन

सामग्री चाचणी उपकरणांसह सुसज्ज, आम्ही अधिक खरेदी आत्मविश्वासासाठी साइटवरील सामग्री तपासणीस समर्थन देतो.

साचा विकास क्षमता

आम्ही रेखांकन, नमुने किंवा OEM आवश्यकतांनुसार साचा विकास आणि सानुकूलित उत्पादनास समर्थन देऊ शकतो.

जलद विक्री नंतर प्रतिसाद

आमची सेवा कार्यसंघ उत्पादन निवड, ऑर्डर फॉलो-अप आणि विक्रीनंतरच्या समस्यांसाठी वेळेवर समर्थन प्रदान करते.

लागू उद्योग

पाणी उपचार:पाणी वितरण, गाळण्याची प्रक्रिया आणि प्रक्रिया पाइपिंगमध्ये वापरले जाते जेथे प्रवाह कनेक्ट केलेल्या ओळींमध्ये वळवण्याची आवश्यकता असते.

रासायनिक प्रक्रिया:जेव्हा वाल्व सामग्री आणि सील कार्यरत माध्यमाशी सुसंगत असतात तेव्हा रासायनिक हस्तांतरण, डोसिंग आणि प्रक्रिया पाइपलाइनसाठी योग्य.

HVAC प्रणाली:वेगवेगळ्या शाखांमधील प्रवाह बदलण्यासाठी किंवा वळवण्यासाठी हीटिंग आणि कूलिंग अभिसरण प्रणालींमध्ये लागू.

फार्मास्युटिकल प्रक्रिया:प्रक्रिया उपकरणे आणि स्वच्छ उपयुक्तता प्रणालींसाठी योग्य जेथे कनेक्शन प्रकार, वाल्व सामग्री आणि अंतर्गत कॉन्फिगरेशन लागू स्वच्छताविषयक आवश्यकता पूर्ण करतात.

औद्योगिक ऑटोमेशन:स्वयंचलित स्किड्स, मॅनिफोल्ड्स आणि प्रक्रिया उपकरणांवर वापरले जाते जेथे एकाच तीन-मार्गी वाल्वमधून अनेक पाइपलाइन दिशानिर्देश नियंत्रित करणे आवश्यक आहे.

सामान्य द्रव वितरण:वाल्वचे दाब, तापमान आणि सामग्रीच्या वैशिष्ट्यांच्या अधीन द्रव मिश्रण, वळवणे आणि बायपास व्यवस्थेसाठी लागू.

वारंवार विचारले जाणारे प्रश्न

Q1: टी-पोर्ट थ्री-वे बॉल व्हॉल्व्हचे मुख्य कार्य काय आहे?

टी-पोर्ट कॉन्फिगरेशन बॉल फिरवताना तीन व्हॉल्व्ह पोर्टच्या वेगवेगळ्या संयोजनांना जोडू शकते. हे पोर्ट ओरिएंटेशन आणि आवश्यक ऑपरेटिंग पोझिशनवर अवलंबून प्रवाह वळवणे, प्रवाह मिसळणे, बायपास व्यवस्था किंवा पाइपलाइन शाखांमध्ये स्विच करण्यासाठी वापरले जाऊ शकते.

Q2: टी-पोर्ट आणि एल-पोर्टमध्ये काय फरक आहे?

टी-पोर्ट आणि एल-पोर्ट कॉन्फिगरेशन भिन्न प्रवाह मार्ग प्रदान करतात. टी-पोर्ट विशिष्ट बॉल पोझिशनमध्ये तीन पोर्ट जोडू शकतो, ज्यामुळे एकापेक्षा जास्त प्रवाह व्यवस्था आवश्यक असलेल्या अनुप्रयोगांसाठी ते योग्य बनते. एल-पोर्ट सामान्यत: एका वेळी दोन पोर्ट जोडतो आणि सामान्यतः दोन दिशांमधील प्रवाह स्विच करण्यासाठी वापरला जातो.

Q3: टी-पोर्ट वाल्व्ह दोन आउटलेटमध्ये प्रवाह वितरीत करू शकतो?

होय, टी-पोर्ट व्हॉल्व्ह योग्य कॉन्फिगरेशनमध्ये एका इनलेटमधून दोन आउटलेटपर्यंत प्रवाहाची परवानगी देऊ शकते. तथापि, वास्तविक प्रवाह वितरण दाब फरक, डाउनस्ट्रीम प्रतिरोध, पाईप आकार आणि सिस्टम लेआउट द्वारे प्रभावित होते. असे गृहीत धरू नये की दोन आउटलेट समान प्रवाह प्राप्त करतील.

Q4: थ्री-वे बॉल व्हॉल्व्ह निवडताना कोणती माहिती आवश्यक आहे?

झडपाचा आकार, कार्यरत माध्यम, दाब, तापमान, कनेक्शन मानक, शरीर आणि सील सामग्री, आवश्यक प्रवाह नमुना आणि कार्यपद्धती प्रदान करा. स्वयंचलित प्रणालींसाठी, ॲक्ट्युएटर प्रकार आणि आवश्यक ऑपरेटिंग टॉर्क देखील पुष्टी करणे आवश्यक आहे.

Q5: थ्री वे बॉल व्हॉल्व्ह टी पोर्ट कशासाठी वापरला जातो?

A तीन मार्ग बॉल वाल्व टी पोर्टजेव्हा पाईपिंग सिस्टमला तीन कनेक्ट केलेल्या पोर्टमधून एकाधिक प्रवाह मार्ग आवश्यक असतात तेव्हा वापरले जाते. वास्तविक प्रवाह कार्य अंतर्गत पोर्ट भूमिती, बॉल स्थिती आणि पाइपलाइन व्यवस्था यावर अवलंबून असते, म्हणून ऑर्डर करण्यापूर्वी आवश्यक प्रवाह नमुना निश्चित केला पाहिजे.

Q6: शिपमेंट करण्यापूर्वी वाल्व सामग्री सत्यापित केली जाऊ शकते?

होय. उत्पादन कॉन्फिगरेशन आणि ऑर्डर आवश्यकतांनुसार सामग्रीची पडताळणी आणि तपासणीची व्यवस्था केली जाऊ शकते. मटेरिअल डॉक्युमेंटेशन किंवा तपासणी रेकॉर्ड्स देखील निर्दिष्ट केले असल्यास प्रदान केले जाऊ शकतात.
