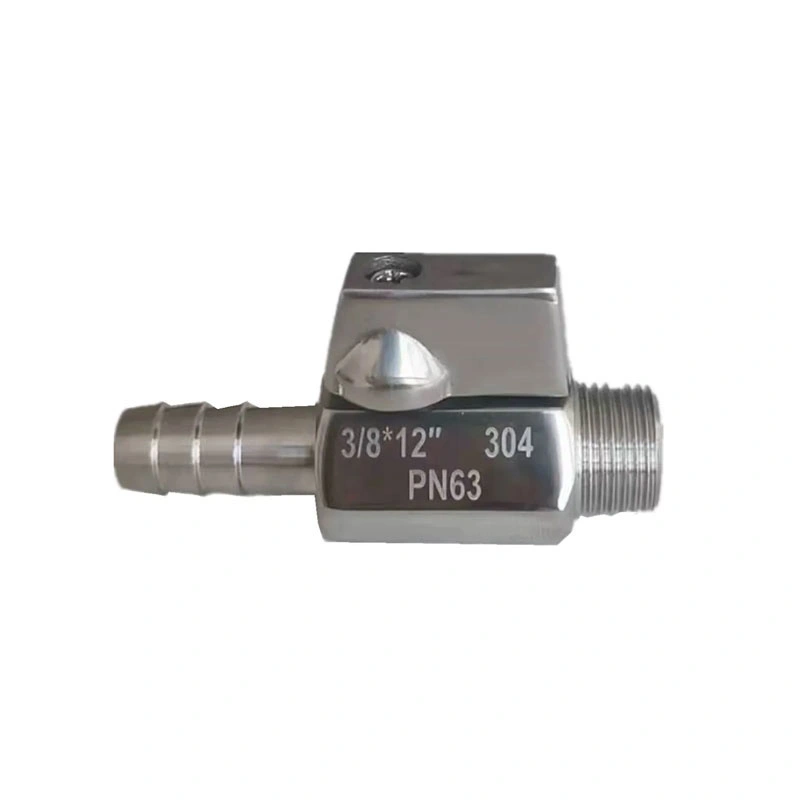

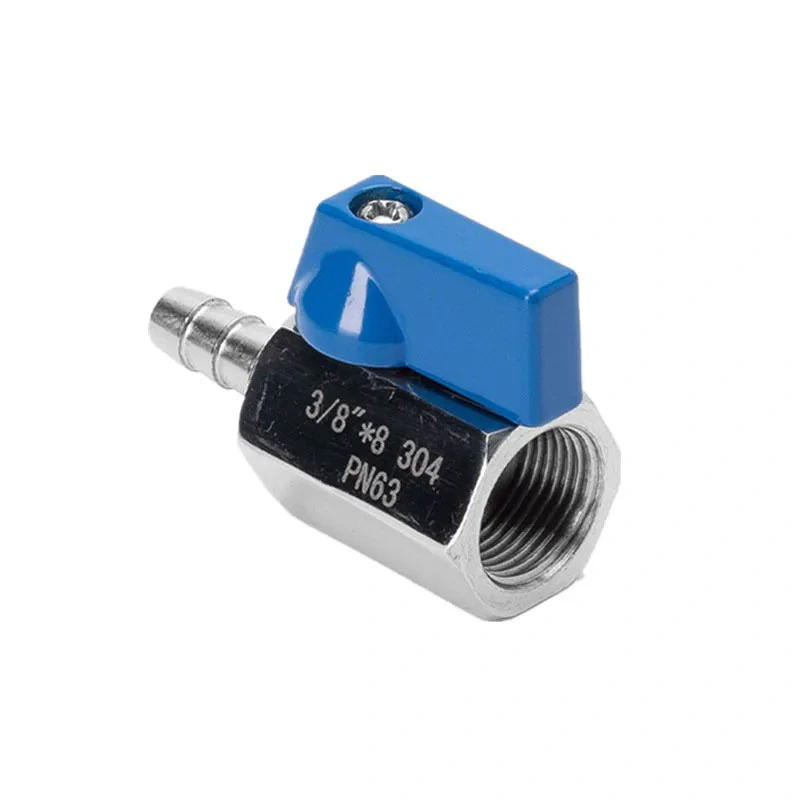

स्टेनलेस स्टील थ्रेडेड निप्पल होज मिनी बॉल व्हॉल्व्ह

कॉम्पॅक्ट फ्लुइड लाइन्सना अनेकदा एका वाल्वची आवश्यकता असते जे थ्रेडेड पाइपिंग आणि लवचिक होसेस मर्यादित इंस्टॉलेशन जागेत जोडू शकतात. स्टेनलेस स्टील थ्रेडेड निपल होज मिनी बॉल व्हॉल्व्ह एका असेंब्लीमध्ये थ्रेडेड निप्पलला रबरी नळी जोडते, क्वार्टर-टर्न ऑपरेटिंग मेकॅनिझमद्वारे सोयीस्कर चालू/बंद नियंत्रण प्रदान करते. त्याचे कॉम्पॅक्ट कॉन्फिगरेशन उपकरणे आणि पाइपिंग लेआउटसाठी योग्य आहे जेथे जागा प्रतिबंधित आहे.

मुख्य परिमाणे

उत्पादनाची रचना आणि वैशिष्ट्ये

थ्रेडेड आणि रबरी नळी कनेक्शन

वाल्व एका कॉम्पॅक्ट असेंब्लीमध्ये नळीच्या निप्पलसह थ्रेडेड कनेक्शन एकत्र करते. थ्रेडेड बाजू सुसंगत NPT किंवा BSP पाईपिंग घटकांशी जोडली जाऊ शकते, तर स्तनाग्र बाजू योग्य लवचिक रबरी नळी आणि क्लॅम्प व्यवस्थेसाठी आहे. स्थापनेपूर्वी रबरी नळीचा आतील व्यास आणि कनेक्शनचे परिमाण निश्चित केले पाहिजेत.

316 स्टेनलेस स्टील बांधकाम

वाल्व बॉडी ASTM A351 CF8M (316) म्हणून निर्दिष्ट केली आहे, ASTM A182 F316 बॉल आणि स्टेमसाठी वापरली जाते. हे स्टेनलेस स्टीलचे बांधकाम अशा ऍप्लिकेशन्ससाठी योग्य आहे जेथे सामग्रीची सुसंगतता आणि गंज प्रतिकार आवश्यक आहे. वास्तविक उपयुक्तता कार्यरत माध्यम, एकाग्रता, तापमान आणि इतर सेवा परिस्थितींवर अवलंबून असते.

क्वार्टर-टर्न शट-ऑफ

बॉल मेकॅनिझम एक चतुर्थांश-टर्न ओपनिंग आणि क्लोजिंग ऑपरेशन प्रदान करते. हँडल पोझिशन व्हॉल्व्हची ऑपरेटिंग स्थिती दर्शवते, ज्यामुळे कॉम्पॅक्ट फ्लुइड सिस्टीममध्ये सरळ चालू/बंद अलगावसाठी व्हॉल्व्हचा वापर केला जाऊ शकतो. हा झडप अचूक प्रवाह नियमन करण्याऐवजी बंद-बंद सेवेसाठी आहे.

RPTFE आसन

मानक आसन RPTFE (PTFE+15%fv) आहे. आसन सामग्री निवडण्यापूर्वी प्रक्रिया मध्यम आणि ऑपरेटिंग तापमानाच्या विरूद्ध तपासली पाहिजे. विशिष्ट रासायनिक किंवा तापमान अनुकूलता आवश्यक असलेल्या अनुप्रयोगांसाठी भिन्न सामग्री संयोजनांचा विचार केला जाऊ शकतो.

थ्रेड आणि रबरी नळी कनेक्शन निवड

NPT आणि BSP हे भिन्न धाग्याचे मानक आहेत आणि त्यांना परस्पर बदलण्यायोग्य मानले जाऊ नये. व्हॉल्व्ह थ्रेड हे वीण फिटिंग किंवा पाइपलाइन कनेक्शनशी जुळले पाहिजे. नळीच्या निप्पलला जोडताना, सुसंगत अंतर्गत व्यास असलेली रबरी नळी निवडा आणि ऑपरेटिंग परिस्थितीसाठी योग्य क्लॅम्प किंवा कनेक्शन पद्धत वापरा.

मर्यादित जागेसह उपकरणांसाठी, स्थापनेपूर्वी वाल्वचे एकूण परिमाण आणि हँडल क्लिअरन्स तपासा. व्हॉल्व्ह कनेक्शनवर जास्त वाकणे, वळणे किंवा बाह्य लोड न करता रबरी नळी देखील रूट केली पाहिजे.

अनुप्रयोग परिस्थिती

स्टेनलेस स्टील थ्रेडेड निपल होज मिनी बॉल व्हॉल्व्ह कॉम्पॅक्ट फ्लुइड लाइनसाठी योग्य आहे जेथे नळी कनेक्शन आणि मॅन्युअल शट-ऑफ आवश्यक आहे. ठराविक अनुप्रयोगांमध्ये हे समाविष्ट आहे:

नळी पाणी पुरवठा आणि ड्रेनेज लाइन

संकुचित हवा आणि वायवीय उपकरणे

गाळण्याची प्रक्रिया किंवा पध्दती, थंड आणि स्वच्छता उपकरणे

पंप कनेक्शन आणि ड्रेन आउटलेट

नमुने आणि प्रयोगशाळा उपकरणे

सिंचन आणि फवारणी प्रणाली

हलकी औद्योगिक द्रव हाताळणी उपकरणे

स्थापना आणि देखभाल

स्थापनेपूर्वी, वाल्व आकार, NPT किंवा BSP थ्रेड प्रकार, रबरी नळी कनेक्शन आकार, कार्यरत दबाव आणि तापमान याची पुष्टी करा. वीण जोडणी स्वच्छ करा आणि सीलिंग पृष्ठभाग घाण किंवा परदेशी कणांपासून मुक्त असल्याची खात्री करा. व्हॉल्व्ह बॉडीवर जास्त शक्ती न लावता योग्य पद्धतीचा वापर करून थ्रेडेड कनेक्शन घट्ट केले पाहिजेत.

स्थापनेनंतर, सिस्टम कमिशनिंग दरम्यान रबरी नळीचे कनेक्शन आणि थ्रेडेड जॉइंट तपासा. सुरळीत हालचाल पुष्टी करण्यासाठी हँडलला त्याच्या पूर्ण चतुर्थांश-वळण श्रेणीतून चालवा. देखभाल करण्यापूर्वी, दाब स्त्रोतापासून वाल्व वेगळे करा आणि जोडलेल्या ओळीतून अवशिष्ट दाब सोडा.

दबाव आणि तापमान विचार

सूचीबद्ध कमाल दाब 285PSI आहे आणि निर्दिष्ट तापमान श्रेणी -25℃~150℃ आहे. ही मूल्ये व्हॉल्व्ह आकार, कार्यरत मध्यम आणि लागू दबाव-तापमान रेटिंगसह एकत्रितपणे विचारात घ्याव्यात. सिस्टममध्ये वाल्व स्थापित करण्यापूर्वी वास्तविक ऑपरेटिंग परिस्थितीची पुष्टी केली पाहिजे.

तांत्रिक दस्तऐवजीकरण

परिमाण पुष्टीकरण आणि प्रकल्प निवडीसाठी उत्पादन रेखाचित्रे आणि तांत्रिक वैशिष्ट्ये प्रदान केली जाऊ शकतात. सामग्रीची माहिती, तपासणी रेकॉर्ड आणि इतर लागू उत्पादन दस्तऐवज देखील वाल्व कॉन्फिगरेशन आणि ऑर्डर आवश्यकतांनुसार व्यवस्थित केले जाऊ शकतात.

वारंवार विचारले जाणारे प्रश्न

Q1: स्टेनलेस स्टील थ्रेडेड निप्पल होज मिनी बॉल व्हॉल्व्ह कशासाठी वापरला जातो?

A स्टेनलेस स्टील थ्रेडेड निप्पल होज मिनी बॉल व्हॉल्व्हकॉम्पॅक्ट फ्लुइड सिस्टममध्ये मॅन्युअल ऑन/ऑफ कंट्रोलसाठी वापरले जाते जे लवचिक रबरी नळी कनेक्शनसह थ्रेडेड पाइपलाइन कनेक्शन एकत्र करते. हे निर्दिष्ट ऑपरेटिंग मर्यादेत सुसंगत पाणी, हवा, तेल आणि इतर माध्यमांसह वापरले जाऊ शकते.

Q2: वाल्व थेट लवचिक रबरी नळीशी जोडू शकतो का?

स्तनाग्र बाजू योग्य रबरी नळी कनेक्शन आणि क्लॅम्प व्यवस्था वापरून सुसंगत रबरी नळीशी जोडण्यासाठी डिझाइन केलेली आहे. रबरी नळीचा आकार, अंतर्गत व्यास आणि कनेक्शन पद्धत वाल्वच्या परिमाण आणि ऑपरेटिंग परिस्थितीशी जुळली पाहिजे.

Q3: NPT आणि BSP आवृत्त्या उपलब्ध आहेत का?

होय. सूचीबद्ध थ्रेड मानके NPT आणि BSP आहेत. ऑर्डर करताना आवश्यक थ्रेड प्रकार निर्दिष्ट केला पाहिजे जेणेकरून ते वीण पाईप, फिटिंग किंवा उपकरण कनेक्शनशी जुळेल.

Q4: हा वाल्व कॉम्प्रेस्ड एअर सिस्टमसाठी योग्य आहे का?

होय, निर्दिष्ट दाब आणि तापमान मर्यादेमध्ये सुसंगत कॉम्प्रेस्ड एअर ऍप्लिकेशन्ससाठी याचा विचार केला जाऊ शकतो. व्हॉल्व्ह आकार, कनेक्शन पद्धत आणि सीलिंग सामग्री वास्तविक वायवीय प्रणाली आवश्यकतांविरूद्ध तपासली पाहिजे.

Q5: वाल्व बॉडीसाठी कोणती सामग्री वापरली जाते?

मानक शरीर सामग्री ASTM A351 CF8M (316) आहे. बॉल आणि स्टेम ASTM A182 F316 आहेत, तर सीट RPTFE (PTFE+15%fv) आहे. इतर साहित्य विनंतीनुसार उपलब्ध आहेत.

Q6: ऑर्डर देण्यापूर्वी मी रेखांकनाची विनंती करू शकतो?

होय. उत्पादनापूर्वी वाल्व आकार, थ्रेड प्रकार, रबरी नळी कनेक्शन आणि स्थापना परिमाणांची पुष्टी करण्यासाठी आयामी रेखाचित्रे आणि तांत्रिक वैशिष्ट्ये प्रदान केली जाऊ शकतात.

Q7: वाल्व निवडीसाठी कोणती माहिती आवश्यक आहे?

कृपया आवश्यक आकार, NPT किंवा BSP थ्रेड मानक, नळीचा आकार, कार्यरत माध्यम, दाब, तापमान आणि स्थापना आवश्यकता प्रदान करा. ही माहिती योग्य वाल्व कॉन्फिगरेशनची पुष्टी करण्यात मदत करते.
