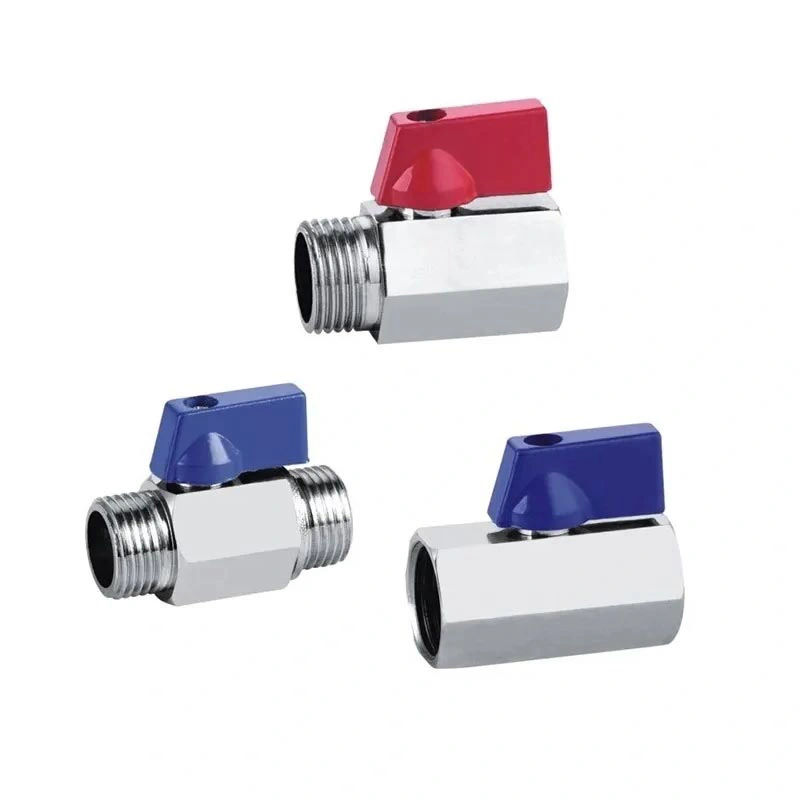

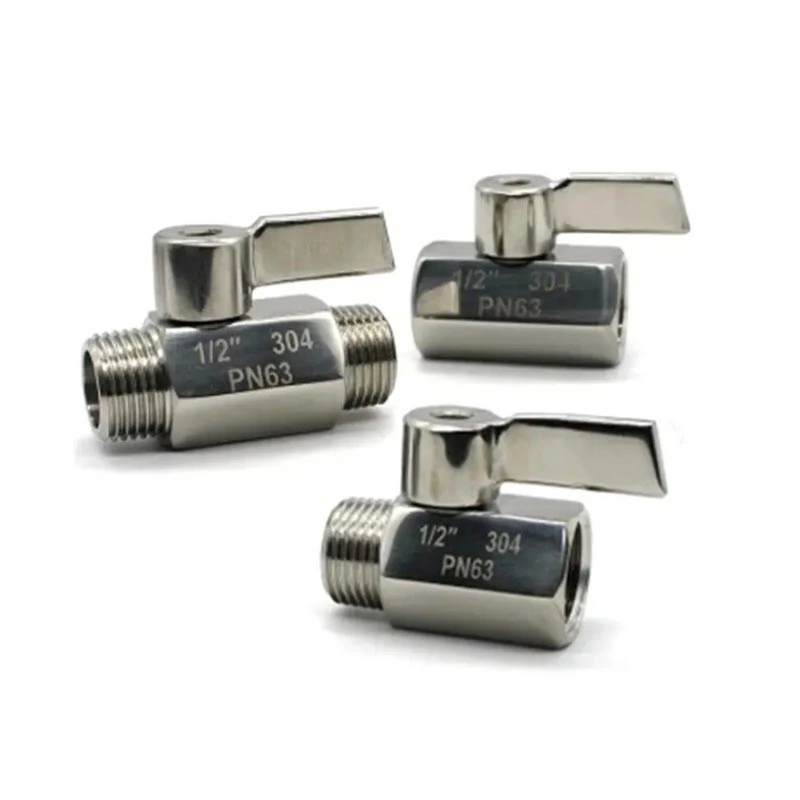

स्टेनलेस स्टील मिनी बॉल वाल्व

स्टेनलेस स्टील मिनी बॉल व्हॉल्व्ह कॉम्पॅक्ट पाईपिंग आणि उपकरणांसाठी डिझाइन केले आहे जेथे जागा मर्यादित आहे परंतु चतुर्थांश-टर्न शट-ऑफ वाल्व आवश्यक आहे. त्याची स्टेनलेस स्टील बॉडी, थ्रेडेड एनपीटी किंवा बीएसपी कनेक्शन आणि कॉम्पॅक्ट ऑपरेटिंग हँडल लहान पाइपलाइन असेंब्ली, उपकरणे आणि द्रव-हँडलिंग उपकरणांसाठी योग्य बनवतात. आवश्यक दाब, तापमान, मध्यम आणि कनेक्शन तपशीलानुसार वाल्व निवडले जाऊ शकते.

मुख्य परिमाणे

उत्पादनाची रचना आणि वैशिष्ट्ये

कॉम्पॅक्ट क्वार्टर-टर्न ऑपरेशन

व्हॉल्व्ह चालू/बंद सेवेसाठी क्वार्टर-टर्न बॉल यंत्रणा वापरतो. हँडल फिरवल्याने बॉलची स्थिती बदलते आणि प्रवाह मार्ग उघडतो किंवा बंद होतो. ही ऑपरेटिंग पद्धत अशा ऍप्लिकेशन्ससाठी योग्य आहे जिथे वाल्व वारंवार ऑपरेट करणे आवश्यक आहे किंवा जेथे साधे शट-ऑफ कार्य आवश्यक आहे.

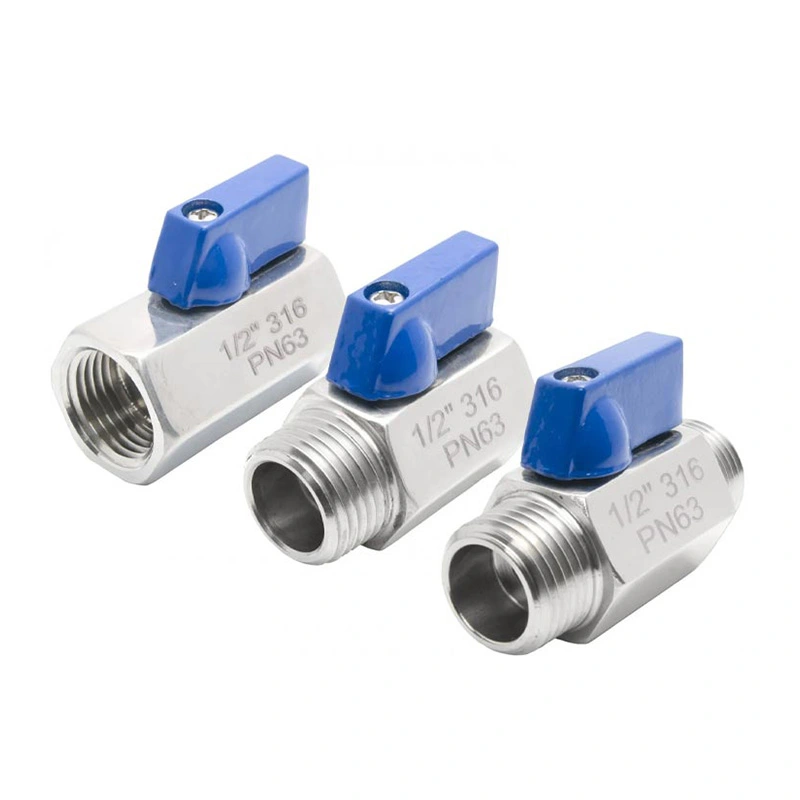

316 स्टेनलेस स्टील बांधकाम

वाल्व बॉडी ASTM A351 CF8M (316) म्हणून निर्दिष्ट केली आहे, ASTM A182 F316 बॉल आणि स्टेमसाठी वापरली जाते. हे मटेरियल कॉम्बिनेशन ॲप्लिकेशन्ससाठी स्टेनलेस स्टीलचे बांधकाम प्रदान करते जेथे गंज प्रतिरोधकता आणि सामग्रीची सुसंगतता महत्त्वाची असते. प्रक्रिया मध्यम आणि ऑपरेटिंग परिस्थितींविरूद्ध वास्तविक अनुकूलता तपासली पाहिजे.

NPT आणि BSP थ्रेडेड कनेक्शन

कंपॅटिबल पाइपिंग आणि उपकरणे एकत्र करण्यासाठी NPT आणि BSP थ्रेडेड कनेक्शनसह व्हॉल्व्ह उपलब्ध आहे. ऑर्डर करण्यापूर्वी थ्रेड प्रकाराची पुष्टी केली पाहिजे कारण NPT आणि BSP थ्रेड भिन्न थ्रेड मानके वापरतात आणि त्यांना परस्पर बदलण्यायोग्य कनेक्शन म्हणून मानले जाऊ नये.

RPTFE सीट कॉन्फिगरेशन

मानक आसन सामग्री RPTFE (PTFE+15%fv) आहे. आसन निवडीमध्ये कामकाजाचे माध्यम, ऑपरेटिंग तापमान आणि दबाव लक्षात घेतला पाहिजे. जेथे ऍप्लिकेशनमध्ये आक्रमक रसायने किंवा विशेष प्रक्रिया द्रव समाविष्ट आहेत, तेथे वाल्व निवडण्यापूर्वी सामग्रीच्या अनुकूलतेची पुष्टी केली पाहिजे.

निवड विचार

लहान बॉल व्हॉल्व्ह निवडण्यासाठी पाईप आकाराशी जुळण्यापेक्षा अधिक आवश्यक आहे. कार्यरत माध्यम, दाब, तापमान, कनेक्शन प्रकार आणि उपलब्ध स्थापना जागा या सर्व गोष्टींचा विचार केला पाहिजे. स्थापनेपूर्वी वाल्व्हचा दाब आणि तापमान मर्यादा वास्तविक ऑपरेटिंग परिस्थितींनुसार तपासल्या पाहिजेत.

थ्रेडेड इन्स्टॉलेशनसाठी, पाइपलाइन NPT किंवा BSP थ्रेड्स वापरते की नाही याची खात्री करा. प्रतिबंधित प्रवेश असलेल्या उपकरणांसाठी, हँडलची स्थिती आणि वाल्वभोवती उपलब्ध क्लिअरन्स तपासा. अकाली घटक पोशाख टाळण्यासाठी सीट आणि सीलिंग सामग्री देखील प्रक्रियेच्या द्रवाशी सुसंगत असावी.

अनुप्रयोग परिस्थिती

स्टेनलेस स्टील मिनी बॉल व्हॉल्व्हचा वापर कॉम्पॅक्ट फ्लुइड सिस्टम आणि उपकरणांमध्ये शट-ऑफ सेवेसाठी केला जाऊ शकतो जेथे लहान वाल्व व्यवस्था आवश्यक आहे. ठराविक अनुप्रयोगांमध्ये हे समाविष्ट आहे:

पाणी पुरवठा आणि ड्रेनेज सिस्टम

वायवीय उपकरणे आणि कॉम्प्रेस्ड एअर लाईन्स

इन्स्ट्रुमेंटेशन आणि चाचणी उपकरणे

लहान यंत्रसामग्री आणि ऑटोमेशन उपकरणे

कूलिंग सिस्टम आणि फिल्टरेशन युनिट्स

प्रयोगशाळा आणि प्लंबिंग स्थापना

हलकी औद्योगिक द्रव हाताळणी प्रणाली

स्थापना आणि देखभाल

स्थापनेपूर्वी, वाल्व आकार, थ्रेड प्रकार, दाब रेटिंग, तापमान श्रेणी आणि सामग्रीची सुसंगतता सत्यापित करा. पाईपचे धागे स्वच्छ करा आणि कनेक्शन किंवा सीलिंग पृष्ठभागावर परिणाम करू शकणारे विदेशी कण काढून टाका. निवडलेल्या कनेक्शनसाठी योग्य धागा सील करण्याची पद्धत वापरा आणि जास्त कडकपणा टाळा.

स्थापनेनंतर, हँडलला त्याच्या पूर्ण चतुर्थांश-टर्न रेंजमधून चालवा आणि सिस्टम चालू असताना गळतीसाठी कनेक्शन तपासा. देखरेखीदरम्यान, अंतर्गत घटकांची तपासणी किंवा बदली करण्यापूर्वी दबाव स्त्रोतापासून वाल्व वेगळे करा.

गुणवत्ता आणि दस्तऐवजीकरण

उत्पादन तपासणीमध्ये लागू उत्पादन आणि ऑर्डर आवश्यकतांनुसार मितीय तपासणी, सामग्री पडताळणी, असेंबली तपासणी आणि दबाव किंवा सीलिंग चाचण्या समाविष्ट असू शकतात. परिमाण पुष्टीकरण आणि प्रकल्प निवडीसाठी उत्पादन रेखाचित्रे आणि तांत्रिक वैशिष्ट्ये प्रदान केली जाऊ शकतात. आवश्यक तेथे साहित्य दस्तऐवजीकरण आणि तपासणी नोंदी देखील व्यवस्थित केल्या जाऊ शकतात.

वारंवार विचारले जाणारे प्रश्न

Q1: स्टेनलेस स्टील मिनी बॉल व्हॉल्व्ह कशासाठी वापरला जातो?

A स्टेनलेस स्टील मिनी बॉल वाल्वकॉम्पॅक्ट पाइपिंग, उपकरणे आणि इन्स्ट्रुमेंट सिस्टममध्ये मुख्यतः चालू/बंद द्रव नियंत्रणासाठी वापरले जाते. हे निर्दिष्ट दाब आणि तापमान श्रेणीतील सुसंगत पाणी, हवा, तेल आणि इतर औद्योगिक माध्यमांसाठी योग्य आहे.

Q2: NPT आणि BSP थ्रेडमध्ये काय फरक आहे?

NPT आणि BSP भिन्न थ्रेड प्रोफाइल आणि वैशिष्ट्यांसह भिन्न थ्रेड मानक आहेत. व्हॉल्व्ह थ्रेड हे वीण पाईप किंवा फिटिंगशी जुळले पाहिजे, म्हणून ऑर्डर करण्यापूर्वी आवश्यक थ्रेड मानकांची पुष्टी केली पाहिजे.

Q3: वाल्वसाठी कोणती सामग्री वापरली जाते?

मानक कॉन्फिगरेशन शरीरासाठी ASTM A351 CF8M (316), बॉल आणि स्टेमसाठी ASTM A182 F316 आणि सीटसाठी RPTFE (PTFE+15%fv) वापरते. इतर साहित्य विनंतीनुसार उपलब्ध आहेत.

Q4: वाल्व कोणते दबाव आणि तापमान हाताळू शकते?

सूचीबद्ध कमाल दाब 285PSI आहे आणि तापमान श्रेणी -25℃~150℃ आहे. वाल्व्ह आकार, मध्यम, तापमान आणि लागू दबाव-तापमान रेटिंगनुसार वास्तविक स्वीकार्य ऑपरेटिंग परिस्थितीची पुष्टी केली जावी.

Q5: ऑर्डर देण्यापूर्वी मी उत्पादनाच्या रेखांकनाची विनंती करू शकतो?

होय. उत्पादनापूर्वी वाल्व आकार, कनेक्शन प्रकार, स्थापना परिमाणे आणि इतर आवश्यक पॅरामीटर्सची पुष्टी करण्यासाठी आयामी रेखाचित्रे आणि तांत्रिक वैशिष्ट्ये प्रदान केली जाऊ शकतात.

Q6: वाल्व सामग्री सत्यापित केली जाऊ शकते?

होय. सामग्रीची पडताळणी आणि संबंधित तपासणी दस्तऐवजीकरण वाल्व कॉन्फिगरेशन आणि ऑर्डर आवश्यकतांनुसार व्यवस्था केली जाऊ शकते. ऑर्डर देताना लागू तपासणी स्कोपची पुष्टी केली पाहिजे.

Q7: विविध साहित्य उपलब्ध आहेत का?

होय. इतर शरीर, बॉल, स्टेम, सीट आणि सीलिंग सामग्रीचे संयोजन विशिष्ट ऑपरेटिंग परिस्थितींसाठी, आवश्यक दबाव, तापमान आणि मध्यम सुसंगततेच्या अधीन असू शकते.
