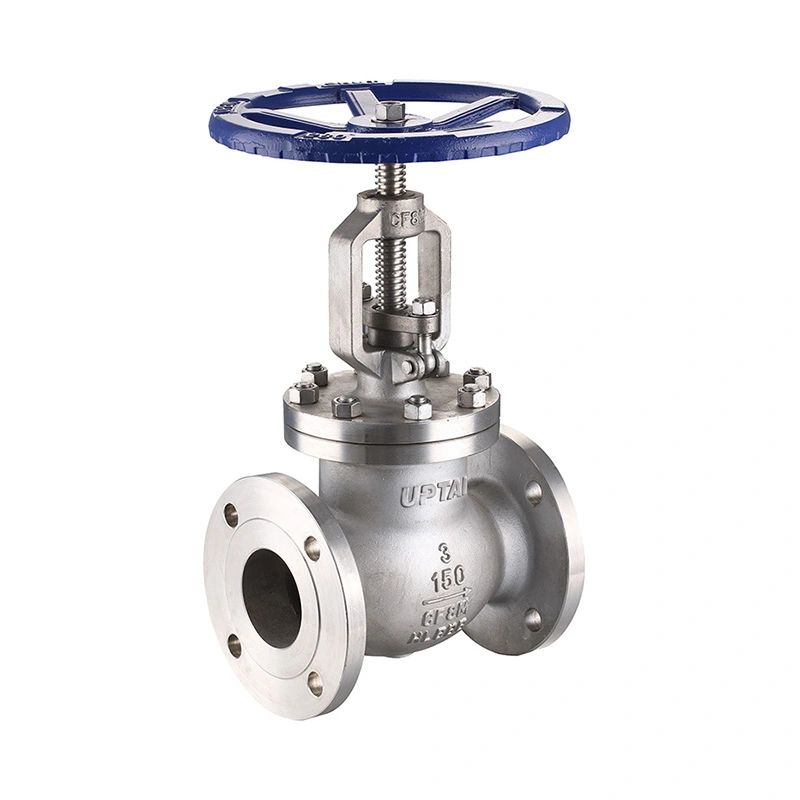

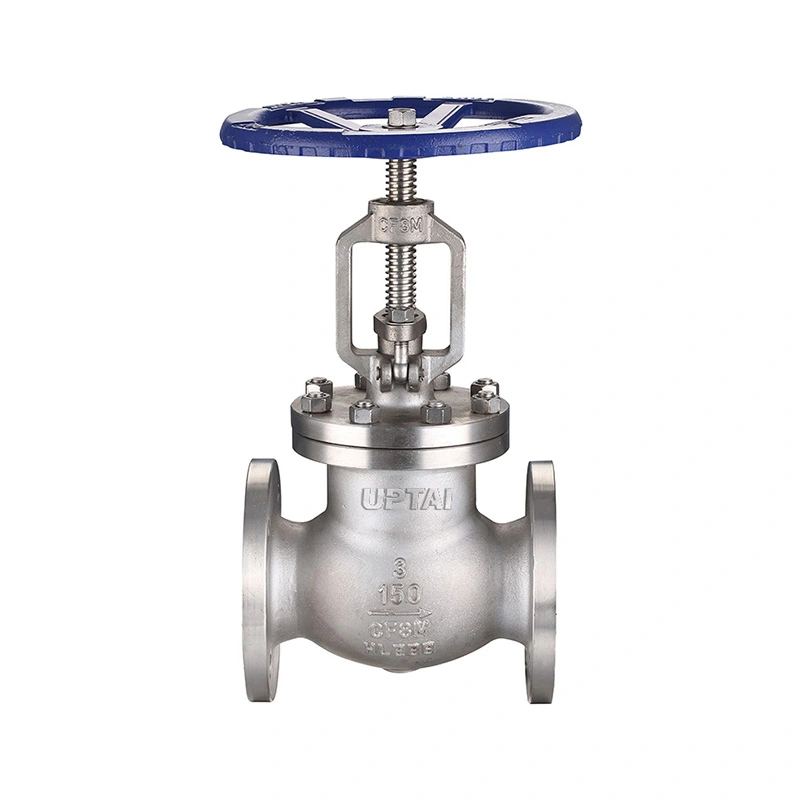

वर्ग 150 बनावट स्टेनलेस स्टील फ्लँज्ड ग्लोब वाल्व

क्लास 150 फोर्ज्ड स्टेनलेस स्टील फ्लँज्ड ग्लोब व्हॉल्व्ह औद्योगिक पाइपिंग आणि प्रक्रिया उपकरणांसाठी बनावट स्टेनलेस स्टील ग्लोब वाल्व आहे. हे शट-ऑफ आणि फ्लो रेग्युलेशनसाठी एक रेखीय-मुव्हिंग डिस्क वापरते, ज्यामध्ये RF-सुसंगत फ्लँगेड एंड्स आणि हँडव्हील ऑपरेशन असते. झडप F304 आणि F316 मटेरियल पर्यायांसह 1/2" ते 2" आकारात उपलब्ध आहे.

बनावट बॉडी, डिस्क, स्टेम आणि सीट मटेरियल कार्यरत माध्यम, दाब आणि तापमानानुसार निवडले जाऊ शकते. व्हॉल्व्ह तपशीलामध्ये लागू असलेल्या सेवा शर्तींसाठी NACE MR0175 / ISO 15156 आवश्यकता देखील समाविष्ट आहेत.

मुख्य परिमाणे

बांधकाम आणि सेवा अटी

वाल्व बॉडी ASTM A182 F304 किंवा F316 बनावट स्टेनलेस स्टीलपासून बनलेली आहे. डिस्क वाल्व्ह अक्षावर फिरते आणि सीटच्या विरूद्ध बंद होते. हँडव्हील फिरवल्याने डिस्कची स्थिती बदलते, ज्यामुळे झडप शट-ऑफ किंवा नियंत्रित प्रवाह समायोजनासाठी वापरता येते.

स्पेसिफिकेशनमध्ये सूचीबद्ध केल्यानुसार डिस्क ASTM A182 F304 किंवा ASTM A182 F316 मध्ये STL#6 पर्यायासह उपलब्ध आहे. स्टेम आणि सीट F304 किंवा F316 मध्ये उपलब्ध आहेत. सामग्रीची निवड प्रक्रिया द्रवपदार्थ, एकाग्रता, ऑपरेटिंग तापमान आणि गंज परिस्थिती लक्षात घेतली पाहिजे.

285 PSI च्या सूचीबद्ध कमाल कामकाजाच्या दाबासह वाल्वला CL150 रेट केले आहे. निर्दिष्ट तापमान श्रेणी -29℃ + 425℃ आहे. ऑपरेटिंग तापमानावर लागू दबाव-तापमान रेटिंगच्या तुलनेत वास्तविक स्वीकार्य दाब तपासला जावा.

Flanged कनेक्शन आणि अनुप्रयोग

क्लास 150 फोर्ज्ड स्टेनलेस स्टील फ्लॅन्ग्ड ग्लोब व्हॉल्व्ह कनेक्शन मानकासाठी निर्दिष्ट केलेल्या ASME B16.5 सह RF-सुसंगत फ्लँज्ड एंड्स वापरते. फ्लॅन्ग्ड कनेक्शनमुळे वाल्वला जुळणाऱ्या पाइपलाइन फ्लँजला बोल्ट केले जाऊ शकते आणि तपासणी किंवा देखभाल आवश्यक असल्यास ते काढले जाऊ शकते.

स्थापनेपूर्वी, फ्लँज आकार, दाब वर्ग, गॅस्केट, बोल्टिंग आणि समोरासमोर परिमाण तपासा. वाल्व कनेक्शनवर जास्त यांत्रिक भार टाळण्यासाठी पाइपलाइन योग्यरित्या संरेखित केली पाहिजे.

वाल्वचा वापर तेल आणि वायू, पेट्रोकेमिकल, रासायनिक प्रक्रिया, औद्योगिक उपयोगिता आणि इतर पाइपिंग प्रणालींमध्ये केला जाऊ शकतो जेथे स्टेनलेस स्टीलचे बांधकाम आणि मॅन्युअल प्रवाह नियंत्रण आवश्यक आहे. योग्य माध्यमांमध्ये पाणी, वाफ, हवा, तेल आणि सुसंगत प्रक्रिया द्रव निर्दिष्ट दाब, तापमान आणि सामग्री मर्यादेत समाविष्ट असू शकतात.

अंतर्गत प्रवाह मार्गामुळे ग्लोब व्हॉल्व्हमध्ये साधारणपणे स्ट्रेट-थ्रू आयसोलेशन वाल्व्हपेक्षा जास्त दाब कमी असतो. सतत प्रवाह नियमन करण्यासाठी वाल्वचा वापर जेथे केला जाईल, तेथे आकारमान करताना आवश्यक प्रवाह दर, दाब कमी आणि ऑपरेटिंग वारंवारता विचारात घेणे आवश्यक आहे.

निवड, चाचणी आणि FAQ

ऑर्डर देताना, व्हॉल्व्ह आकार, दाब वर्ग, फ्लँज मानक, मध्यम, ऑपरेटिंग दाब, तापमान, शरीर आणि ट्रिम सामग्री, प्रमाण आणि कोणतीही विशेष तपासणी किंवा दस्तऐवजीकरण आवश्यकता प्रदान करा. बदली ऍप्लिकेशन्ससाठी, विद्यमान व्हॉल्व्ह रेखाचित्रे, नेमप्लेट माहिती किंवा समोरासमोर परिमाणे कॉन्फिगरेशन पुष्टीकरणासाठी वापरली जाऊ शकतात.

तपशीलांमध्ये डिझाइन आणि उत्पादनासाठी API 602, समोरासमोर परिमाणांसाठी ASME B16.10, दाब-तापमान रेटिंगसाठी ASME B16.34 आणि चाचणी आणि तपासणीसाठी API 598 सूचीबद्ध आहेत. तपासणीमध्ये सामग्रीची पडताळणी, मितीय तपासणी, शेल चाचणी, सीट लीकेज चाचणी आणि लागू आवश्यकतेनुसार अंतिम ऑपरेटिंग तपासणी समाविष्ट असू शकते.

शांगताई चीनच्या झेजियांगमधील वेन्झोऊ येथे औद्योगिक वाल्व्ह तयार करते. उत्पादनामध्ये मशीनिंग, असेंब्ली, चाचणी आणि तपासणी समाविष्ट आहे, ऑर्डरच्या आवश्यकतांनुसार उत्पादन दस्तऐवजीकरण उपलब्ध आहे.

1. बनावट स्टेनलेस स्टील ग्लोब वाल्व्ह कशासाठी वापरला जातो?

मॅन्युअल शट-ऑफ आणि फ्लो रेग्युलेशनसाठी बनावट स्टेनलेस स्टील ग्लोब व्हॉल्व्ह वापरला जातो. डिस्कची रेखीय हालचाल आवश्यक प्रवाहाच्या परिस्थितीनुसार ओपनिंग समायोजित करण्यास अनुमती देते.

2. ग्लोब वाल्व आणि गेट वाल्वमध्ये काय फरक आहे?

ग्लोब व्हॉल्व्ह एक डिस्क वापरते जी सीटच्या दिशेने जाते आणि शट-ऑफ आणि प्रवाह नियमन दोन्हीसाठी योग्य असते. गेट व्हॉल्व्ह एक गेट वापरतो जे अनुलंब हलते आणि सामान्यतः पूर्णपणे उघडलेले किंवा पूर्णपणे बंद असताना अलगाव सेवेसाठी वापरले जाते.

3. F304 आणि F316 साहित्य निवडता येईल का?

होय. स्पेसिफिकेशनमध्ये बॉडी, स्टेम आणि सीटसाठी ASTM A182 F304 आणि F316 पर्याय आहेत. योग्य सामग्री मध्यम, तापमान आणि गंज परिस्थितीनुसार निवडली पाहिजे.

4. वाल्व निवडीसाठी कोणती माहिती आवश्यक आहे?

मुख्य माहितीमध्ये वाल्व आकार, दाब वर्ग, फ्लँज मानक, मध्यम, ऑपरेटिंग दबाव, तापमान, सामग्री आवश्यकता आणि कोणत्याही NACE किंवा तपासणी आवश्यकता समाविष्ट आहेत. बदली वाल्व पुष्टीकरणासाठी विद्यमान रेखाचित्रे देखील प्रदान केली जाऊ शकतात.

5. इतर साहित्य पुरवले जाऊ शकते का?

होय. इतर साहित्य विनंतीनुसार उपलब्ध आहेत. आवश्यक साहित्य संयोजन सेवा माध्यम, ऑपरेटिंग परिस्थिती आणि लागू प्रकल्प वैशिष्ट्यांनुसार पुष्टी केली पाहिजे.

6. flanged कनेक्शनचे कार्य काय आहे?

फ्लँग केलेले कनेक्शन वाल्वला पाइपलाइन फ्लँजशी जुळवून घेण्यास अनुमती देते. हे पाईप न कापता तपासणी किंवा देखरेखीसाठी पाइपलाइनमधून वाल्व काढण्याची परवानगी देते.

7. क्लास 150 बनावट स्टेनलेस स्टील फ्लँज्ड ग्लोब वाल्व्ह म्हणजे काय?

हे बनावट स्टेनलेस स्टील व्हॉल्व्ह बॉडी आणि क्लास 150 फ्लँज्ड एंड्स आणि ग्लोब-व्हॉल्व्ह डिस्क यंत्रणा एकत्र करते. हे निर्दिष्ट दाब, तापमान आणि सामग्री मर्यादेत सुसंगत औद्योगिक द्रवांसाठी आहे.
