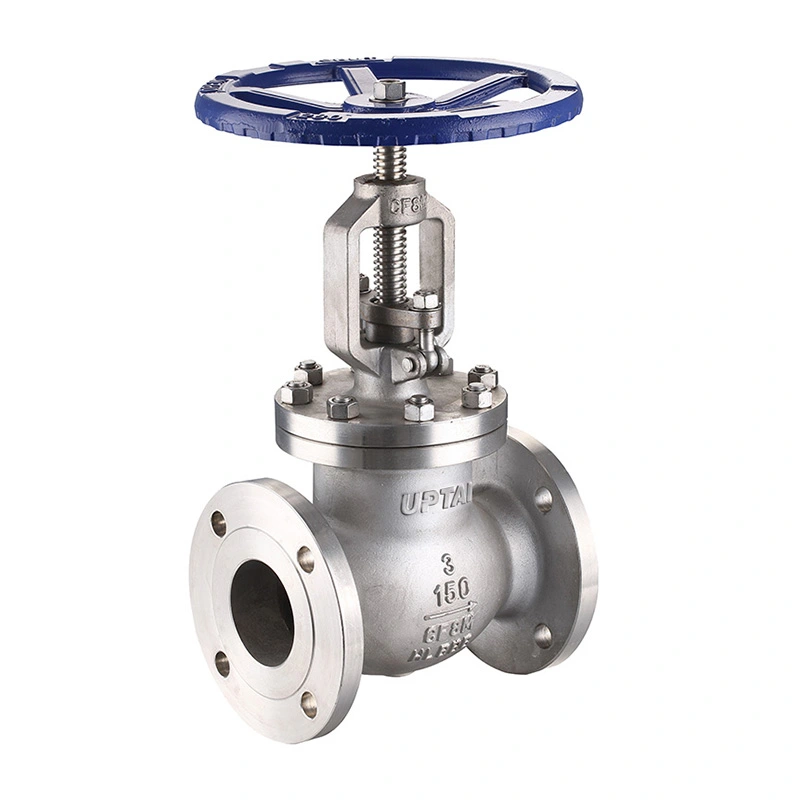

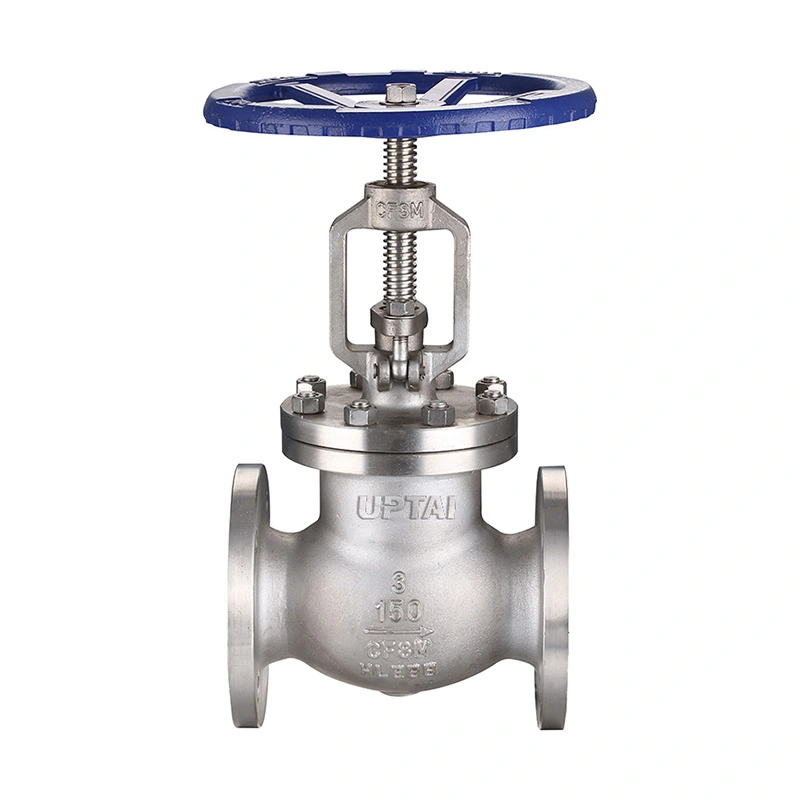

ANSI स्टँडर्ड फ्लँग्ड ग्लोब वाल्व

ANSI स्टँडर्ड फ्लँज्ड ग्लोब व्हॉल्व्ह औद्योगिक पाइपिंगसाठी 150 वर्गाचा स्टेनलेस स्टील ग्लोब वाल्व आहे जेथे प्रवाह नियमन आणि शट-ऑफ आवश्यक आहे. फ्लो एरिया बदलण्यासाठी तिची डिस्क सीटच्या दिशेने आणि दूर जाते, ज्यामुळे व्हॉल्व्ह ऍप्लिकेशन्ससाठी योग्य बनते ज्यांना साध्या आयसोलेशन व्हॉल्व्हपेक्षा अधिक नियंत्रित प्रवाह समायोजन आवश्यक असते.

शांगताई हा व्हॉल्व्ह RF-सुसंगत फ्लॅन्ग्ड एंड्स आणि हँडव्हील ऑपरेशनसह पुरवते. उपलब्ध कॉन्फिगरेशनमध्ये CF8/CF8M बॉडी आणि डिस्क साहित्य, F304/F316 स्टेम आणि सूचीबद्ध सीट पर्याय समाविष्ट आहेत. औद्योगिक पाइपिंग आणि प्रक्रिया उपकरणांसाठी वाल्व 2" ते 18" आकारात उपलब्ध आहे.

मुख्य परिमाणे

वाल्व डिझाइन

डिस्क आणि सीट

डिस्क वाल्व्ह अक्षाच्या बाजूने प्रवास करते आणि प्रवाह थांबविण्यासाठी सीटच्या विरूद्ध बंद होते. डिस्क वाढवल्याने फ्लो पॅसेज वाढतो, तर कमी केल्याने पॅसेज कमी होतो किंवा बंद होतो. ही रेखीय हालचाल व्हॉल्व्हला थ्रॉटलिंग आणि शट-ऑफ सेवेसाठी वापरण्याची परवानगी देते.

स्टेनलेस स्टील साहित्य

बॉडी आणि डिस्क ASTM A351 CF8 किंवा CF8M मध्ये उपलब्ध आहेत. स्टेम पर्यायांमध्ये ASTM A182 F304 आणि F316 समाविष्ट आहेत. निर्दिष्ट आसन सामग्री ASTM A182 F304 आणि ASTM A351 CF8M स्टेलाइट 6 सह आहेत. निवडलेल्या सामग्रीचे संयोजन प्रक्रिया मध्यम आणि ऑपरेटिंग तापमानाशी जुळले पाहिजे.

हँडव्हील ऑपरेशन

हँडव्हील डिस्क स्थितीचे मॅन्युअल नियंत्रण प्रदान करते. प्रक्रियेच्या आवश्यकतेनुसार वाल्व उघडले, बंद केले जाऊ शकते किंवा मध्यवर्ती स्थितीत समायोजित केले जाऊ शकते. हँडव्हील चालवणे कठीण झाल्यास, वाल्व सक्ती करू नये.

Flanged कनेक्शन

झडप RF-सुसंगत flanged ends चा वापर पाईपलाईन flanges ला जोडण्यासाठी करते. निर्दिष्ट कनेक्शन मानक ASME B16.5 आहे, तर समोरासमोर परिमाण सूचीबद्ध ASME B16.10 आवश्यकतांचे पालन करते.

फ्लँगेड इंस्टॉलेशनमुळे पाईप न कापता पाइपलाइनमधून वाल्व काढता येतो. स्थापनेपूर्वी, फ्लँज आकार, दाब वर्ग, गॅस्केट, बोल्टिंग आणि समोरासमोर परिमाण तपासा. वाल्ववर जास्त यांत्रिक भार टाकणे टाळण्यासाठी पाइपलाइन योग्यरित्या संरेखित केली पाहिजे.

दबाव आणि तापमान

285 PSI च्या कमाल कामकाजाच्या दाबासह वाल्व CL150 म्हणून निर्दिष्ट केले आहे. दबाव-तापमान रेटिंग सामग्री आणि ऑपरेटिंग तापमानानुसार बदलते, म्हणून वाल्व निवडताना वास्तविक सेवा परिस्थिती विचारात घेणे आवश्यक आहे.

सूचीबद्ध तापमान श्रेणी -29°C ते +120°C आहे. जेव्हा वाल्व तापमान मर्यादेजवळ वापरला जातो तेव्हा सीट आणि इतर सीलिंग घटक विशेषतः महत्वाचे असतात.

स्टीम, गरम पाणी, तेल, वायू आणि रासायनिक सेवेसाठी, निवडलेल्या वाल्व कॉन्फिगरेशनच्या विरूद्ध मध्यम तापमान, दाब आणि सामग्रीची सुसंगतता तपासली पाहिजे.

NACE सेवा

स्पेसिफिकेशनमध्ये NACE MR0175 / ISO 15156 समाविष्ट आहे. जेथे व्हॉल्व्ह आंबट-सेवा अनुप्रयोगांसाठी आहे, तेथे सामग्री ग्रेड आणि लागू NACE आवश्यकता वास्तविक सेवा परिस्थितीशी जुळणे आवश्यक आहे.

अशा ऍप्लिकेशन्ससाठी, प्रोजेक्ट स्पेसिफिकेशन सामग्रीची स्थिती, कडकपणा, तपासणी आणि सहाय्यक दस्तऐवजीकरणासाठी आवश्यकता देखील परिभाषित करू शकते.

अर्ज

स्टीम आणि युटिलिटी लाइन्स:सुसंगत स्टीम, कंडेन्सेट आणि युटिलिटी पाइपिंगमध्ये प्रवाह समायोजन आणि शट-ऑफसाठी वापरले जाते.

तेल आणि वायू:प्रक्रिया आणि उपयुक्तता ओळींमध्ये वापरले जाते जेथे मॅन्युअल प्रवाह नियंत्रण किंवा अलगाव आवश्यक आहे.

पेट्रोकेमिकल प्रणाली:सुसंगत तेल, वायू आणि प्रक्रिया द्रवपदार्थांसाठी योग्य जेथे थ्रॉटलिंग किंवा शट-ऑफ आवश्यक आहे.

पाणी उपचार:सुसंगत पाणी आणि द्रव माध्यम नियंत्रित करण्यासाठी प्रक्रिया आणि उपयुक्तता पाईपिंगमध्ये वापरले जाते.

वीज निर्मिती:निर्दिष्ट दाब आणि तापमान श्रेणीमध्ये निवडलेल्या सहाय्यक आणि उपयुक्तता पाइपिंगसाठी लागू.

सामान्य औद्योगिक पाइपिंग:प्रक्रिया उपकरणे, पंप प्रणाली आणि मॅन्युअल प्रवाह समायोजन आवश्यक असलेल्या इतर पाइपलाइनवर वापरले जाते.

निवड आणि स्थापना

वाल्वची निवड पाईप आकार, दाब वर्ग, मध्यम, ऑपरेटिंग दबाव आणि तापमानासह सुरू होते. शरीर, डिस्क, स्टेम आणि आसन सामग्री नंतर सेवा परिस्थितीनुसार निवडली जाते.

रिप्लेसमेंट ऍप्लिकेशन्ससाठी, ऑर्डर देण्यापूर्वी सध्याच्या व्हॉल्व्हचा आकार, फ्लँजची परिमाणे, समोरासमोरची लांबी आणि ऑपरेटिंग व्यवस्था यांची नवीन व्हॉल्व्हशी तुलना केली पाहिजे.

स्थापनेदरम्यान, फ्लँजचे चेहरे स्वच्छ ठेवा आणि निर्दिष्ट गॅस्केट आणि बोल्टिंग वापरा. व्हॉल्व्ह स्थापित केल्यानंतर, हँडव्हील ऑपरेशन तपासा आणि डिस्क असामान्य प्रतिकाराशिवाय त्याच्या संपूर्ण श्रेणीतून प्रवास करू शकते याची पुष्टी करा.

चाचणी आणि तपासणी

साहित्य तपासणी

बॉडी आणि ट्रिम सामग्री निर्दिष्ट ग्रेड आणि ऑर्डर माहितीच्या विरूद्ध तपासली जाते. जेव्हा आवश्यक असेल तेव्हा साहित्याच्या नोंदी पुरवल्या जाऊ शकतात.

मितीय तपासणी

समोरासमोरील परिमाणे, बाहेरील बाजूचे परिमाण आणि इतर मुख्य मशीनिंग परिमाणे लागू उत्पादन विनिर्देशानुसार तपासले जातात.

दाब आणि आसन चाचणी

शेल आणि सीट चाचण्या निर्दिष्ट तपासणी आवश्यकतांनुसार केल्या जातात. चाचणी परिणाम आणि स्वीकृती निकष ऑर्डर आवश्यकतांनुसार दस्तऐवजीकरण केले जाऊ शकतात.

अंतिम तपासणी

शिपमेंट करण्यापूर्वी, व्हॉल्व्हची शरीराची स्थिती, फ्लँज पृष्ठभाग, हँडव्हील ऑपरेशन, ओळख खुणा आणि एकंदर असेंब्लीसाठी तपासले जाते.

पॅकेजिंग

पॅकिंग करण्यापूर्वी फ्लँज चेहरे आणि इतर कनेक्शन पृष्ठभाग संरक्षित केले जातात. वाहतूक दरम्यान प्रभाव आणि दूषित होण्याचा धोका कमी करण्यासाठी वाल्व त्याच्या आकारानुसार आणि शिपिंग पद्धतीनुसार पॅक केले जाते.

व्हॉल्व्हच्या परिमाणे आणि वाहतूक आवश्यकतांनुसार निर्यात पॅकेजिंगमध्ये कार्टन, संरक्षक साहित्य आणि प्लायवुड केस समाविष्ट असू शकतात. ऑर्डरनुसार उत्पादन खुणा आणि शिपिंग दस्तऐवज तयार केले जाऊ शकतात.

वारंवार विचारले जाणारे प्रश्न

Q1: ANSI स्टँडर्ड फ्लँज्ड ग्लोब व्हॉल्व्ह कशासाठी वापरला जातो?

एएनएसआय स्टँडर्ड फ्लँज्ड ग्लोब व्हॉल्व्हचा वापर औद्योगिक पाइपिंगमध्ये सुसंगत द्रव नियंत्रित करण्यासाठी आणि बंद करण्यासाठी केला जातो. डिस्क-आणि-सीट डिझाइन ऑपरेशन दरम्यान फ्लो पॅसेज समायोजित करण्यास अनुमती देते, ज्यामुळे प्रवाह नियंत्रण आवश्यक असलेल्या अनुप्रयोगांसाठी ते योग्य बनते.

Q2: ग्लोब वाल्व आणि गेट वाल्वमध्ये काय फरक आहे?

ग्लोब व्हॉल्व्ह एक डिस्क वापरतो जी सीटच्या दिशेने जाते आणि सामान्यतः थ्रॉटलिंग आणि प्रवाह समायोजनासाठी वापरली जाते. गेट व्हॉल्व्ह गेटला प्रवाहाच्या मार्गापासून दूर हलवते आणि सामान्यतः सतत थ्रॉटलिंगऐवजी अलगावसाठी वापरले जाते.

Q3: या व्हॉल्व्हवर फ्लँग केलेले टोक का वापरले जातात?

फ्लँग केलेले टोक पाइपलाइनला बोल्ट केलेले कनेक्शन देतात आणि पाईप न कापता देखभालीसाठी वाल्व काढण्याची परवानगी देतात. ते सामान्यतः औद्योगिक पाइपिंग सिस्टमवर वापरले जातात जेथे प्रमाणित फ्लँज परिमाण आवश्यक असतात.

Q4: कोणती सामग्री उपलब्ध आहे?

सूचीबद्ध कॉन्फिगरेशनमध्ये शरीर आणि डिस्कसाठी CF8/CF8M, स्टेमसाठी F304/F316 आणि निर्दिष्ट आसन सामग्री पर्याय समाविष्ट आहेत. ऑपरेटिंग माध्यम आणि तापमानानुसार इतर सामग्रीचा विचार केला जाऊ शकतो.

Q5: वाफेसाठी वाल्व वापरता येईल का?

होय, जर दाब, तापमान आणि सामग्रीचे कॉन्फिगरेशन निर्दिष्ट ऑपरेटिंग मर्यादेत असेल तर. आसन आणि सीलिंग साहित्य प्रत्यक्ष वाफेच्या स्थितीसाठी तपासले पाहिजे.

Q6: योग्य वाल्व निवडण्यासाठी कोणती माहिती आवश्यक आहे?

महत्त्वाच्या माहितीमध्ये पाईपचा आकार, दाब वर्ग, फ्लँज मानक, मध्यम, ऑपरेटिंग दबाव, तापमान, सामग्री आवश्यकता आणि कोणत्याही NACE किंवा प्रकल्प-विशिष्ट आवश्यकता समाविष्ट आहेत.

Q7: झडपाची देखभाल कशी करावी?

नियमित देखभाल करताना हँडव्हील, स्टेम, पॅकिंग क्षेत्र, फ्लँज कनेक्शन आणि सीलिंग स्थिती तपासा. गळती किंवा असामान्य ऑपरेटिंग प्रतिकार आढळल्यास, तपासणीपूर्वी पाइपलाइन अलग करा आणि दाबा.
