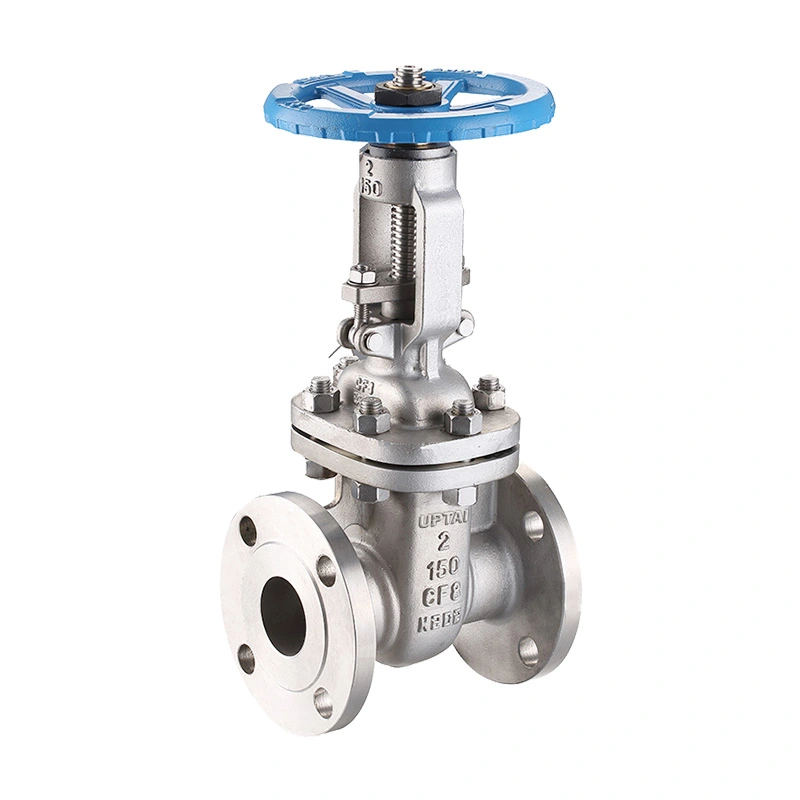

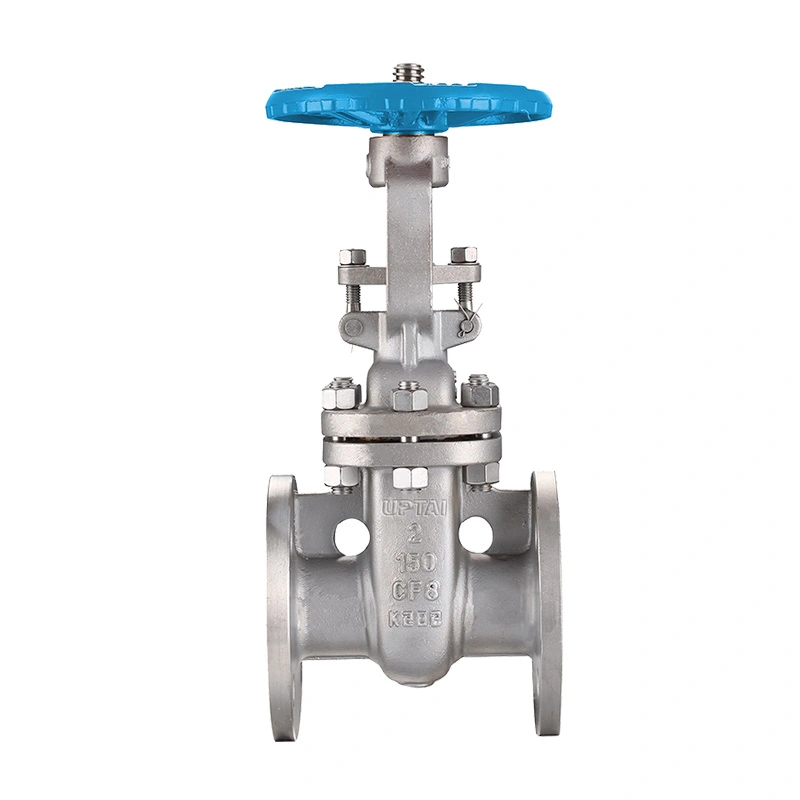

ANSI 150LB स्टेनलेस स्टील गेट वाल्व

ANSI 150LB स्टेनलेस स्टील गेट व्हॉल्व्ह पाइपलाइन अलगावसाठी कॉन्फिगर केले आहे जेथे पूर्ण-बोअर प्रवाह मार्ग आणि स्टेनलेस स्टील वाल्व बॉडी आवश्यक आहे. पॅसेज उघडण्यासाठी किंवा बंद करण्यासाठी गेट अनुलंब सरकते, ज्यामुळे हा झडप अशा ऍप्लिकेशन्ससाठी योग्य बनतो ज्यांना सतत थ्रॉटलिंग ऐवजी पूर्णपणे उघडे किंवा पूर्णपणे बंद सेवा आवश्यक असते. सूचीबद्ध कॉन्फिगरेशन NPS 2" ते 48" कव्हर करते आणि व्हॉल्व्हच्या आकारानुसार हँडव्हील किंवा गियर ऑपरेशन वापरते.

शांगताई चीनच्या झेजियांगमधील वेन्झोऊ येथे औद्योगिक वाल्व्ह तयार करते. वाल्व उत्पादनामध्ये सामग्री तयार करणे, मशीनिंग, घटक असेंब्ली, दाब चाचणी, तपासणी, चिन्हांकन आणि अंतिम पॅकेजिंग समाविष्ट आहे. पाइपलाइनचा आकार, दाब वर्ग, ऑपरेटिंग माध्यम, तापमान, सामग्रीची आवश्यकता, कनेक्शन मानक आणि लागू प्रकल्प वैशिष्ट्यांनुसार उत्पादन कॉन्फिगरेशनची पुष्टी केली जाऊ शकते.

मुख्य परिमाणे

गेट वाल्व्हचे बांधकाम आणि ऑपरेटिंग तत्त्व

वाल्व एक गेट-प्रकार बंद घटक वापरतो जो पाइपलाइनच्या प्रवाहाच्या दिशेने लंबवत प्रवास करतो. जेव्हा गेट पूर्णपणे उंचावले जाते, तेव्हा प्रवाह रस्ता उघडला जातो; जेव्हा गेट खाली केले जाते तेव्हा रस्ता बंद केला जातो. ही सरळ-माध्यमातून व्यवस्था सामान्यतः पाइपलाइन अलगावसाठी निवडली जाते जेथे पूर्णपणे उघडलेल्या स्थितीत कमी दाब कमी होणे महत्त्वाचे असते.

गेट वाल्व्ह सामान्यत: नियमित थ्रॉटलिंगऐवजी अलगावसाठी असतात. झडप पूर्णपणे उघडे किंवा पूर्णपणे बंद ठेवल्याने गेट आणि बसण्याच्या पृष्ठभागावरील अनावश्यक पोशाख कमी होण्यास मदत होते. प्रवाह नियमन आवश्यक असल्यास, वाल्व प्रकार आणि ऑपरेटिंग परिस्थितीचे स्वतंत्रपणे मूल्यांकन केले पाहिजे.

स्टेनलेस स्टील बॉडी आणि डिस्क

सूचीबद्ध मुख्य भाग आणि डिस्क सामग्री ASTM A351 CF8 / CF8M आहेत. हे स्टेनलेस स्टील ग्रेड औद्योगिक सेवांसाठी निवडले जाऊ शकतात जेथे गंज प्रतिरोधकता आणि सामग्रीची सुसंगतता महत्त्वाची बाब आहे. वास्तविक सामग्री प्रक्रिया माध्यम, तापमान, दाब आणि प्रकल्प तपशीलांशी जुळली पाहिजे.

F304 / F316 स्टेम

स्टेम ASTM A182 F304 / F316 म्हणून निर्दिष्ट केले आहे. स्टेम हँडव्हील किंवा गियर ऑपरेटरकडून गेटवर ऑपरेटिंग फोर्स स्थानांतरित करतो. वाल्व्ह बॉडी, डिस्क, सीट, पॅकिंग आणि प्रक्रिया माध्यमासह स्टेम मटेरियल निवडीचा विचार केला पाहिजे.

स्टेलाइट 6 सीट कॉन्फिगरेशन

सूचीबद्ध सीट कॉन्फिगरेशनमध्ये ASTM A182 F304 / ASTM A351 CF8M + स्टेलाइट 6 समाविष्ट आहे. स्टेलाइट 6 हार्ड-फेसिंग लागू बसण्याच्या पृष्ठभागावर वापरले जाते जेथे परिधान करण्यासाठी प्रतिकार आणि वारंवार बसण्याचा संपर्क आवश्यक आहे. व्हॉल्व्हच्या आकारानुसार आणि ऑर्डर केलेल्या कॉन्फिगरेशननुसार अचूक सीट व्यवस्थेची पुष्टी केली पाहिजे.

वर्ग 150 प्रेशर आणि फ्लँगेड कनेक्शन

वर्ग 150 पदनाम लागू ASME दाब-तापमान रेटिंग प्रणाली अंतर्गत वाल्व दाब वर्ग ओळखतो. निश्चित 150 PSI कामाचा दबाव म्हणून त्याचा अर्थ लावला जाऊ नये. सूचीबद्ध कमाल कामकाजाचा दाब 285 PSI आहे, तर विशिष्ट वाल्वसाठी स्वीकार्य दाब सामग्री, आकार, तापमान आणि लागू दबाव-तापमान रेटिंगवर अवलंबून असतो.

झडप RF-सुसंगत flanged टोके वापरते. NPS 2" ते 24" साठी, सूचीबद्ध कनेक्शन मानक ASME B16.5 आहे, तर NPS 26" आणि वरील ASME B16.47 मालिका A सह निर्दिष्ट केले आहेत. पाइपलाइन फ्लँजचे परिमाण, दाब वर्ग, गॅस्केट निवड, बोल्ट व्यवस्था आणि चेहऱ्याची स्थिती स्थापनेपूर्वी तपासली पाहिजे.

वाल्व ऑपरेशन आणि आकार निवड

वाल्वच्या आकारानुसार ऑपरेटिंग पद्धत बदलते. सूचीबद्ध कॉन्फिगरेशनमध्ये 2" ते 16" पर्यंतच्या व्हॉल्व्हसाठी हँडव्हील आणि 18" आणि मोठ्या आकारासाठी गियर ऑपरेटर वापरते. मोठ्या वाल्व्हला सामान्यतः जास्त ऑपरेटिंग टॉर्क आवश्यक असतो, ज्यामुळे मोठ्या-व्यास पाइपलाइन वाल्वच्या मॅन्युअल ऑपरेशनसाठी गियर यंत्रणा योग्य बनते.

हँडव्हील ऑपरेशन

हँडव्हील ऑपरेशन निर्दिष्ट 2" ते 16" वाल्व आकारांसाठी थेट स्थानिक नियंत्रण प्रदान करते. ऑपरेटरने व्हॉल्व्ह उघडण्याच्या आणि बंद होण्याच्या दिशेनुसार हँडव्हील फिरवावे आणि असामान्य प्रतिकारांवर मात करण्यासाठी जास्त बाह्य शक्ती वापरू नये.

गियर ऑपरेटर

18" आणि त्यावरील व्हॉल्व्ह गियर ऑपरेटरसह निर्दिष्ट केले आहेत. गिअरबॉक्स मोठ्या वाल्व उघडण्यासाठी आणि बंद करण्यासाठी यांत्रिक फायदा प्रदान करतो आणि थेट हँडव्हील ऑपरेशनसाठी जास्त ऑपरेटिंग फोर्सची आवश्यकता असेल तेथे उपयुक्त ठरू शकते.

NACE सेवा विचार

सूचीबद्ध कॉन्फिगरेशनचा संदर्भ NACE MR0175 / ISO 15156 आहे. ही मानके तेल आणि वायू उत्पादनात हायड्रोजन सल्फाइड असलेल्या विशिष्ट वातावरणाच्या संपर्कात असलेल्या उपकरणांच्या भौतिक आवश्यकतांशी संबंधित आहेत. NACE लागूतेची खात्री केवळ व्हॉल्व्ह मॉडेलवरून गृहीत न धरता वास्तविक सेवा वातावरण, सामग्रीची आवश्यकता, दबाव, तापमान आणि प्रकल्प तपशीलांच्या विरूद्ध पुष्टी केली पाहिजे.

आंबट-सेवा अनुप्रयोगांसाठी, सामग्रीची निवड आणि कठोरता आवश्यकता महत्त्वपूर्ण असू शकतात. प्रेशर असलेली सामग्री, ट्रिम, सीट्स, स्टेम आणि इतर ओले घटकांसह संपूर्ण व्हॉल्व्ह कॉन्फिगरेशनचे ऑर्डर देण्यापूर्वी लागू प्रकल्प आवश्यकतांनुसार पुनरावलोकन केले पाहिजे.

लागू उद्योग

तेल आणि वायू प्रणाली

अपस्ट्रीम, मिडस्ट्रीम, रिफायनिंग आणि पेट्रोकेमिकल ऍप्लिकेशन्समध्ये पाइपलाइन अलगावसाठी वापरले जाते जेथे निवडलेले स्टेनलेस स्टीलचे साहित्य आणि दाब वर्ग सेवा परिस्थितीशी सुसंगत असतात.

रासायनिक प्रक्रिया

सुसंगत रासायनिक आणि प्रक्रिया द्रव वेगळे करण्यासाठी योग्य. शरीर, डिस्क, स्टेम, आसन आणि इतर सामग्रीची निवड रासायनिक रचना, एकाग्रता, ऑपरेटिंग तापमान आणि दाब यांच्या विरूद्ध तपासली पाहिजे.

पाणी आणि सांडपाणी

निवडलेल्या पाण्याचे वितरण, उपचार, उपयुक्तता आणि प्रक्रिया-पाणी पाइपलाइनसाठी लागू जेथे फ्लँग्ड आयसोलेशन व्हॉल्व्ह आवश्यक आहे.

पॉवर आणि युटिलिटी सिस्टम्स

इंडस्ट्रियल युटिलिटी पाइपलाइन, पॉवर-संबंधित सिस्टीम, HVAC सेवा आणि निर्दिष्ट दबाव आणि तापमान मर्यादेत इतर सुसंगत द्रव ऍप्लिकेशन्समध्ये अलगावसाठी वापरले जाऊ शकते.

निवड विचार

पाइपलाइन आकार:ऑर्डर करण्यापूर्वी नाममात्र पाईप आकार आणि आवश्यक वाल्व आकाराची पुष्टी करा. मोठ्या व्यासाचे वाल्व्ह उपलब्ध इंस्टॉलेशन आणि ऑपरेटिंग स्पेससाठी देखील तपासले पाहिजेत.

दबाव वर्ग:खात्री करा की क्लास 150 आणि सूचीबद्ध कमाल कामकाजाचा दाब ऑपरेटिंग तापमानावर वास्तविक पाइपलाइन दाबासाठी योग्य आहे.

मध्यम सुसंगतता:प्रक्रिया माध्यमासह स्टेनलेस स्टील बॉडी, डिस्क, स्टेम, सीट, पॅकिंग आणि इतर भिजलेल्या सामग्रीची सुसंगतता तपासा.

कनेक्शन मानक:पाइपलाइन ड्रॉइंगच्या विरूद्ध फ्लँज मानक, आरएफ फेसिंग, बोल्ट-होल व्यवस्था, गॅस्केट प्रकार आणि समोरासमोर आवश्यकता सत्यापित करा.

ऑपरेटिंग पद्धत:व्हॉल्व्ह आकार, इंस्टॉलेशनची स्थिती, उपलब्ध ऑपरेटिंग स्पेस आणि आवश्यक ऑपरेटिंग टॉर्क यानुसार हँडव्हील किंवा गियर ऑपरेशन आवश्यक आहे की नाही याची खात्री करा.

आंबट-सेवा आवश्यकता:जर झडप आंबट वायू किंवा इतर एच साठी हेतू असेल₂S- असलेली सेवा, सामग्री आणि उत्पादन पुष्टीकरणासाठी लागू NACE किंवा प्रकल्प तपशील प्रदान करा.

स्थापना आणि देखभाल

स्थापनेपूर्वी, वाल्व्ह, फ्लँज फेस, सीलिंग पृष्ठभाग आणि वाहतुकीच्या नुकसानासाठी संरक्षणात्मक कव्हर्सची तपासणी करा. पाईपलाईन योग्यरित्या संरेखित केली पाहिजे जेणेकरून बाह्य पाईप भार अनावश्यकपणे हस्तांतरित होणार नाहीत

वारंवार विचारले जाणारे प्रश्न

Q1: पाइपलाइन अलगावमध्ये गेट वाल्व्ह बॉल व्हॉल्व्हपेक्षा कसा वेगळा असतो?

गेट वाल्व्ह पाइपलाइन उघडण्यासाठी किंवा बंद करण्यासाठी रेखीय-मुव्हिंग गेट वापरतो, तर बॉल व्हॉल्व्ह फिरणारा बॉल वापरतो. गेट व्हॉल्व्ह सामान्यतः मोठ्या पाइपलाइन अलगावसाठी निवडले जातात जेथे सरळ-माध्यमातून प्रवाह मार्ग आणि पूर्णपणे उघडलेल्या स्थितीत तुलनेने कमी प्रवाह प्रतिरोध आवश्यक असतो.

Q2: गेट वाल्व ऑपरेट करणे कठीण असल्यास काय तपासले पाहिजे?

पाइपलाइन योग्यरित्या संरेखित आहे की नाही, स्टेम आणि कार्यप्रणाली निर्दिष्ट केल्याप्रमाणे स्वच्छ आणि वंगण आहे का आणि जास्त दाब किंवा ठेवीमुळे गेटच्या हालचालीवर परिणाम होत आहे का ते तपासा. असामान्य प्रतिकार राहिल्यास, अतिरिक्त बाह्य लाभासह सक्ती करण्याऐवजी वाल्व वेगळे केले पाहिजे आणि तपासणी केली पाहिजे.

Q3: इंस्टॉलेशनपूर्वी स्टेनलेस स्टील गेट वाल्व्ह कसे संग्रहित केले जावे?

झडप स्वच्छ आणि कोरड्या जागी ठेवल्या पाहिजेत ज्यामध्ये फ्लँज संरक्षक ठेवावेत. संक्षारक पदार्थांच्या संपर्कात येणे, जास्त ओलावा, प्रभाव आणि अंतर्गत सीलिंग पृष्ठभागांचे दूषित होणे टाळा. स्टोरेज आणि हाताळणी दरम्यान मोठ्या व्हॉल्व्हला देखील योग्यरित्या समर्थन दिले पाहिजे.

Q4: गेट व्हॉल्व्ह स्थापित केल्यानंतर गळती कशामुळे होऊ शकते?

संभाव्य कारणांमध्ये खराब झालेले सीलिंग पृष्ठभाग, गॅस्केटची अयोग्य स्थापना, वाल्वच्या आत परदेशी सामग्री, चुकीचे बंद ऑपरेशन किंवा पाइपलाइन संरेखन समस्या समाविष्ट आहेत. प्रणाली सुरक्षितपणे अलग केल्यानंतर तपासणी आणि दाब चाचणीद्वारे खरे कारण निश्चित केले जावे.

Q5: ANSI 150LB स्टेनलेस स्टील गेट व्हॉल्व्ह पाइपलाइन ड्रॉइंगनुसार पुरवले जाऊ शकते?

होय. उत्पादनापूर्वी पाइपलाइनच्या रेखांकनासाठी वाल्व आकार, समोरासमोरील परिमाणे, बाहेरील बाजूची व्यवस्था, ऑपरेटिंग स्थिती, सामग्री कॉन्फिगरेशन आणि इतर कनेक्शन आवश्यकतांचे पुनरावलोकन केले जाऊ शकते. हे विशेषत: बदली वाल्व आणि निश्चित स्थापना परिमाण असलेल्या प्रकल्पांसाठी उपयुक्त आहे.

Q6: सध्याच्या गेट व्हॉल्व्हच्या बदल्यात व्हॉल्व्ह वापरता येईल का?

होय, जर बदली व्हॉल्व्ह आवश्यक आकार, दाब वर्ग, समोरासमोर परिमाण, फ्लँज कनेक्शन, सामग्री तपशील, ऑपरेटिंग पद्धत आणि स्थापनेच्या जागेशी जुळत असेल तर. विद्यमान व्हॉल्व्ह रेखाचित्रे, नेमप्लेट माहिती किंवा मितीय डेटा कॉन्फिगरेशन पुष्टीकरणासाठी वापरला जाऊ शकतो.

Q7: वाल्वचे सेवा जीवन कसे राखले जाऊ शकते?

वाल्व त्याच्या निर्दिष्ट दाब आणि तापमान मर्यादेत चालवा, अनावश्यक वारंवार सायकलिंग टाळा, स्टेम आणि ऑपरेटिंग यंत्रणा योग्य स्थितीत ठेवा आणि पाइपलाइन देखभाल वेळापत्रकानुसार वाल्वची वेळोवेळी तपासणी करा. कोणतीही असामान्य गळती किंवा ऑपरेटिंग प्रतिकार त्वरीत तपासला पाहिजे.

Q8: ऑर्डर करण्यापूर्वी कोणत्या तांत्रिक माहितीची पुष्टी केली पाहिजे?

मुख्य माहितीमध्ये नाममात्र आकार, दाब वर्ग, शेवटचे कनेक्शन, समोरासमोर परिमाण, शरीर आणि ट्रिम साहित्य, सीट कॉन्फिगरेशन, ऑपरेटिंग पद्धत, सेवा माध्यम, दाब, तापमान, लागू मानके आणि कोणत्याही विशेष तपासणी किंवा दस्तऐवजीकरण आवश्यकता समाविष्ट आहेत.
