गेट वाल्व

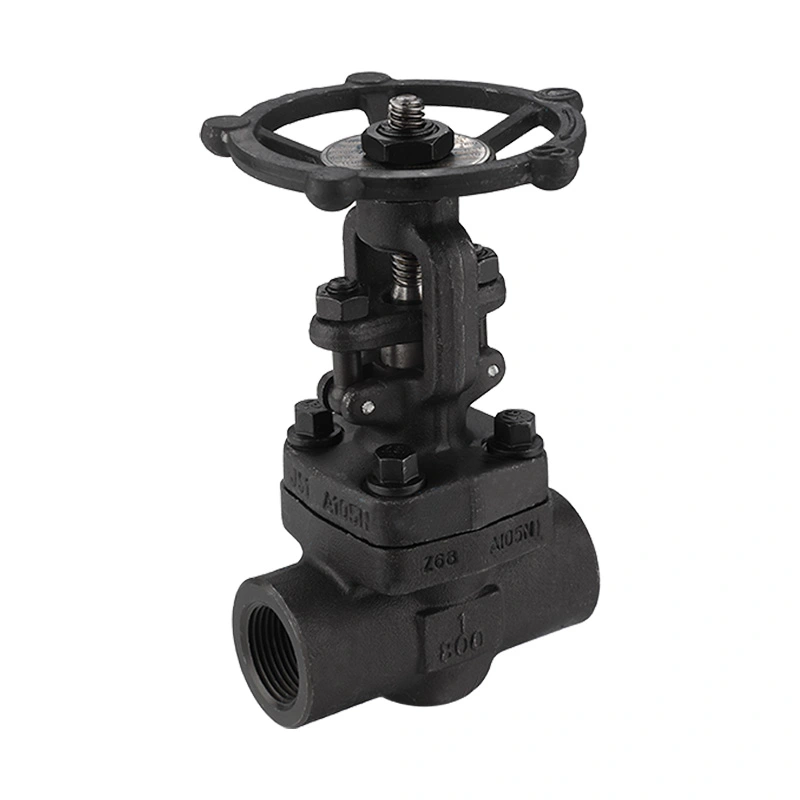

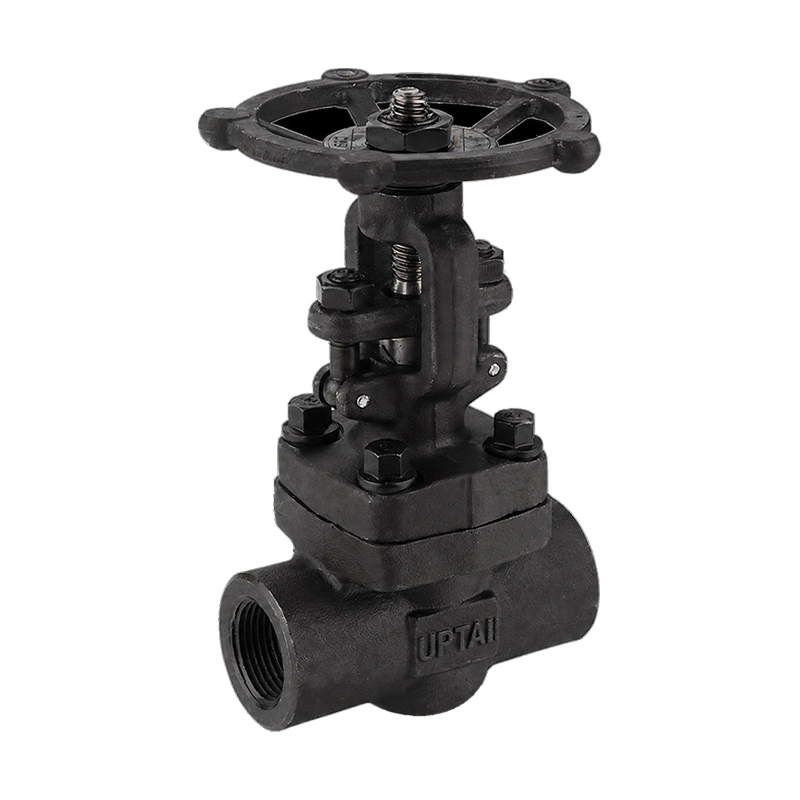

बनावट कार्बन स्टील गेट वाल्व 800LB
आमचे बनावट कार्बन स्टील गेट व्हॉल्व्ह 800LB उच्च-दाब पाइपलाइनसाठी API 602 मानकांनुसार तयार केलेले आहे. मजबूत बनावट A105 बॉडी, OS&Y डिझाइन आणि विश्वसनीय द्वि-दिशात्मक शटऑफ वैशिष्ट्यीकृत, ते औद्योगिक प्रणालींच्या मागणीसाठी अपवादात्मक टिकाऊपणा आणि प्रवाह नियंत्रण प्रदान करते.
बनावट कार्बन स्टील गेट व्हॉल्व्ह 800LB लहान-बोअर औद्योगिक पाइपिंगसाठी बनावट गेट वाल्व आहे. हे ASTM A105N बॉडी, OS&Y स्टेम व्यवस्था, बोल्ट केलेले बोनेट आणि हँडव्हील ऑपरेशन वापरते. NPT, BSP, आणि सॉकेट-वेल्ड कनेक्शन वेगवेगळ्या पाइपिंग कॉन्फिगरेशनसाठी उपलब्ध आहेत.
शांगताई चीनच्या झेजियांगमधील वेन्झोऊ येथे औद्योगिक वाल्व्ह तयार करते. उत्पादन प्रक्रियेमध्ये मशीनिंग, असेंब्ली, प्रेशर टेस्टिंग, तपासणी, मार्किंग आणि पॅकेजिंग यांचा समावेश होतो. आवश्यक आकार, कनेक्शन, मध्यम, दाब, तापमान आणि सामग्रीच्या आवश्यकतांवरून वाल्व वैशिष्ट्यांची पुष्टी केली जाऊ शकते.
मुख्य परिमाणे
| आकार | १/४" - २" |
| दबाव वर्ग | CL800 |
| डिझाइन आणि उत्पादन मानके | API 602 |
| फेस-टू-फेस परिमाण मानक | ASME B16.10 |
| कनेक्शन समाप्त करा | NPT/BSP/SW |
| चाचणी आणि तपासणी | API598 |
| कनेक्शन मानके | ASME B1.20.1 |
| दाब-तापमान रेटिंग | ASME B16.34 |
| NACE मानके | NACE MR0175 / ISO 15156 |
| वाल्व ऑपरेटर | हँडव्हील |
| जास्तीत जास्त कामाचा दबाव | 1975 PSI |
| तापमान श्रेणी | -२९ºसे + ४२५ºसे |
| शरीर साहित्य | ASTM A105N |
| डिस्क साहित्य | ASTM A-276 Gr. 420+STL#6/ ASTM A-276 Gr. ४२० |
| स्टेम साहित्य | ASTM A182 F6a |
| आसन साहित्य | ASTM A-276 Gr. 410 |
| पर्याय | इतर साहित्य विनंतीनुसार उपलब्ध आहेत. |
वाल्व बांधकाम
वाल्व बॉडी ASTM A105N बनावट कार्बन स्टीलपासून बनलेली आहे. बोनट शरीराला बोल्ट केले जाते, ज्यामुळे रेषा विलग आणि उदासीन झाल्यानंतर अंतर्गत भागांमध्ये प्रवेश मिळतो.
OS&Y स्टेम
बाहेरील स्क्रू आणि योक डिझाइन स्टेमला वाल्व बॉडीच्या बाहेर ठेवते. ऑपरेशन दरम्यान स्टेम हालचाल पाहिली जाऊ शकते, जे वाल्व स्थितीचे एक साधे दृश्य संकेत देखील प्रदान करते.
घन पाचर घालून घट्ट बसवणे
प्रवाह रस्ता बंद करण्यासाठी पाचर उभ्या हलते. गेट व्हॉल्व्ह आयसोलेशन सेवेसाठी आहे आणि सामान्यतः पूर्णपणे उघडलेल्या किंवा पूर्णपणे बंद स्थितीत चालवले जाते.
स्टेम आणि आसन साहित्य
सूचीबद्ध स्टेम सामग्री ASTM A182 F6a आहे. डिस्क ASTM A-276 Gr मध्ये उपलब्ध आहे. 420 पर्यायी स्टेलाइट 6 हार्ड-फेसिंग कॉन्फिगरेशनसह, तर सूचीबद्ध सीट सामग्री ASTM A-276 Gr आहे. 410.
दबाव आणि तापमान
1975 PSI च्या सूचीबद्ध कमाल कामकाजाच्या दाबासह वाल्वला CL800 रेट केले आहे. लागू होणारा कामाचा दाब तापमान, साहित्य, आकार आणि संबंधित दाब-तापमान रेटिंगवर अवलंबून असतो. व्हॉल्व्ह केवळ प्रेशर क्लासऐवजी वास्तविक ऑपरेटिंग परिस्थिती वापरून निवडले पाहिजे.
सूचीबद्ध तापमान श्रेणी -29ºc + 425ºc आहे. भारदस्त तापमानात वाल्व वापरताना सीट, स्टेम, पॅकिंग आणि इतर अंतर्गत साहित्य सुसंगततेसाठी तपासले पाहिजे.
कनेक्शन पर्याय समाप्त करा
झडप NPT, BSP किंवा सॉकेट-वेल्ड एंड्ससह पुरवले जाऊ शकते. कनेक्शन पाइपलाइन तपशील आणि स्थापना पद्धतीशी जुळले पाहिजे.
NPT
NPT थ्रेडेड टोके सूचीबद्ध ASME B1.20.1 कनेक्शन मानकानुसार निर्दिष्ट केली आहेत. स्थापनेपूर्वी थ्रेडचा आकार आणि वीण घटक तपासले पाहिजेत.
बसपा
सुसंगत बीएसपी थ्रेड्स वापरून पाइपिंग सिस्टमसाठी बीएसपी एंड्स उपलब्ध आहेत. ऑर्डर करताना आवश्यक थ्रेड कॉन्फिगरेशनची पुष्टी केली पाहिजे.
सॉकेट वेल्ड
सॉकेट-वेल्ड टोके लहान-बोअर पाईपिंगसाठी योग्य आहेत जेथे वेल्डेड कनेक्शन आवश्यक आहे. वेल्डिंग कार्यपद्धतीने लागू पाइपिंग तपशीलांचे पालन केले पाहिजे.
NACE आवश्यकता
स्पेसिफिकेशनमध्ये NACE MR0175 / ISO 15156 ची सूची आहे. आंबट-सेवा अनुप्रयोगांसाठी, व्हॉल्व्ह सामग्री आणि उत्पादन आवश्यकतांचे वास्तविक सेवा परिस्थिती आणि प्रकल्प तपशीलांच्या विरूद्ध पुनरावलोकन केले पाहिजे.
जेथे NACE अनुपालन आवश्यक आहे, तेथे आवश्यक सामग्री ग्रेड, कठोरता मर्यादा, तपासणी आवश्यकता आणि दस्तऐवजीकरण उत्पादनापूर्वी पुष्टी केली पाहिजे.
ठराविक अनुप्रयोग
तेल आणि वायू:अपस्ट्रीम, डाउनस्ट्रीम आणि प्रोसेस पाईपिंगमध्ये लहान-बोअर आयसोलेशन पॉइंट्स.
परिष्करण आणि पेट्रोकेमिकल:प्रक्रिया रेषा, युटिलिटी पाईपिंग आणि उपकरणे कनेक्शन ज्यांना मॅन्युअल अलगाव आवश्यक आहे.
वीज निर्मिती:निर्दिष्ट दाब आणि तापमान मर्यादेत निवडलेल्या स्टीम, बॉयलर आणि उपयुक्तता रेषा.
औद्योगिक उपकरणे:थ्रेडेड किंवा सॉकेट-वेल्ड कनेक्शन वापरून कॉम्पॅक्ट पाइपिंग असेंब्ली आणि प्रक्रिया उपकरणे.
निवड गुण
ऑर्डर करण्यापूर्वी वाल्व आकार, कनेक्शन प्रकार, ऑपरेटिंग प्रेशर, तापमान, मध्यम आणि सामग्री आवश्यकतांची पुष्टी करा. आंबट-सेवा अनुप्रयोगांसाठी, लागू NACE तपशील प्रदान करा. थ्रेडेड कनेक्शनसाठी, थ्रेड प्रकार आणि आकाराची पुष्टी करा. सॉकेट-वेल्ड कनेक्शनसाठी, पाईपचे परिमाण आणि वेल्डिंग आवश्यकतांची पुष्टी करा.
वाल्व अलगावसाठी आहे. अनुप्रयोगास सतत प्रवाह नियमन आवश्यक असल्यास, निवड करण्यापूर्वी ऑपरेटिंग पद्धत आणि वाल्व प्रकाराचे पुनरावलोकन केले पाहिजे.
स्थापना आणि देखभाल
स्थापनेपूर्वी वाल्व आणि कनेक्शन समाप्तीची तपासणी करा. अंतर्गत पृष्ठभाग स्वच्छ ठेवा आणि जेव्हा वाल्व स्थापित करण्यासाठी तयार असेल तेव्हाच संरक्षणात्मक कव्हर काढा.
थ्रेडेड कनेक्शन जास्त घट्ट न करता निर्दिष्ट सीलिंग पद्धती वापरून एकत्र केले पाहिजेत. सॉकेट-वेल्ड आवृत्त्यांसाठी, वेल्डिंग प्रक्रियेने उष्णता इनपुट नियंत्रित केले पाहिजे आणि लागू पाईपिंग आवश्यकतांचे पालन केले पाहिजे.
स्थापनेनंतर, हँडव्हील चालवा आणि संपूर्ण उघडणे आणि बंद होणारा प्रवास तपासा. देखभाल करण्यापूर्वी, पाइपलाइन अलग करा आणि दाबा. तपासणीमध्ये स्टेम, पॅकिंग क्षेत्र, बोनेट कनेक्शन, हँडव्हील आणि सीलिंग पृष्ठभागांचा समावेश असावा.
चाचणी आणि दस्तऐवजीकरण
चाचणी आणि तपासणीसाठी निर्दिष्ट API 598 सह, वाल्व API 602 नुसार डिझाइन आणि तयार केले आहे. तपासणीमध्ये मटेरियल चेक, डायमेंशनल इन्स्पेक्शन, शेल टेस्टिंग, सीट लीकेज टेस्टिंग, ऑपरेटिंग चेक आणि अंतिम तपासणी यांचा समावेश असू शकतो.
सामग्रीची माहिती, मितीय डेटा, रेखाचित्रे, तपासणी रेकॉर्ड आणि चाचणी दस्तऐवजीकरण ऑर्डर आवश्यकतांनुसार प्रदान केले जाऊ शकतात.
वारंवार विचारले जाणारे प्रश्न
Q1: बनावट कार्बन स्टील गेट वाल्व 800LB म्हणजे काय?
फोर्ज्ड कार्बन स्टील गेट व्हॉल्व्ह 800LB हा उच्च-दाब लहान-बोअर पाईपिंगसाठी बनावट गेट वाल्व आहे. हे पाइपलाइन अलगावसाठी बनावट कार्बन स्टील बॉडी आणि गेट-टाइप क्लोजर घटक वापरते. सूचीबद्ध कॉन्फिगरेशनमध्ये OS&Y ऑपरेशन, बोल्ट केलेले बोनेट, हँडव्हील ऑपरेशन आणि NPT, BSP किंवा सॉकेट-वेल्ड कनेक्शन समाविष्ट आहेत.
Q2: OS&Y आणि छुपे-स्टेम डिझाइनमध्ये काय फरक आहे?
OS&Y डिझाइनमध्ये, स्टेम वाल्व बॉडीच्या बाहेर स्थित असतो आणि ऑपरेशन दरम्यान दृश्यमानपणे हलतो. लपविलेले-स्टेम डिझाइन वाल्व बॉडीच्या आत स्टेमची हालचाल ठेवते. OS&Y व्यवस्थेमुळे अंदाजे झडपाची स्थिती दृष्यदृष्ट्या ओळखणे सोपे होते.
Q3: सॉकेट-वेल्ड कनेक्शन कधी निवडले पाहिजे?
सॉकेट-वेल्ड टोकांचा विचार लहान-बोअर पाईपिंग सिस्टमसाठी केला जाऊ शकतो जेथे वेल्डेड कनेक्शन आवश्यक आहे. निवड करण्यापूर्वी पाईपचा आकार, भिंतीची जाडी, वेल्डिंग प्रक्रिया आणि प्रकल्प पाइपिंग मानकांची पुष्टी केली पाहिजे.
Q4: वाल्वला नियमित स्नेहन आवश्यक आहे का?
स्नेहन आवश्यकता वाल्व डिझाइन आणि ऑपरेटिंग परिस्थितीवर अवलंबून असते. स्टेम आणि ऑपरेटिंग घटक निर्मात्याच्या देखरेखीच्या सूचनांनुसार राखले पाहिजेत आणि सीलिंग घटकांवर अनुपयुक्त वंगण लागू करू नयेत.
Q5: स्टेमभोवती बाह्य गळती कशामुळे होऊ शकते?
स्टेम-क्षेत्राची गळती पॅकिंग स्थिती, स्टेम पृष्ठभागाची स्थिती, अयोग्य समायोजन किंवा घटक परिधान यांच्याशी संबंधित असू शकते. पॅकिंग क्षेत्राची तपासणी किंवा सर्व्हिसिंग करण्यापूर्वी व्हॉल्व्ह वेगळे केले पाहिजे आणि दबाव कमी केला पाहिजे.
Q6: हे वाल्व इतर सामग्रीसह सानुकूलित केले जाऊ शकते?
विनंतीनुसार इतर सामग्री कॉन्फिगरेशन उपलब्ध आहेत. आवश्यक बॉडी, डिस्क, स्टेम, सीट आणि इतर साहित्य मध्यम, दाब, तापमान, गंज परिस्थिती आणि लागू मानकांनुसार निर्दिष्ट केले जावे.
Q7: कोटेशनसाठी कोणती माहिती दिली पाहिजे?
कृपया झडपाचा आकार, कनेक्शन प्रकार, मध्यम, ऑपरेटिंग प्रेशर, तापमान, प्रमाण, सामग्रीची आवश्यकता, लागू असल्यास NACE आवश्यकता आणि कोणतीही लागू असलेली रेखाचित्रे किंवा प्रकल्प तपशील प्रदान करा.
