1 पीसी बॉल वाल्व

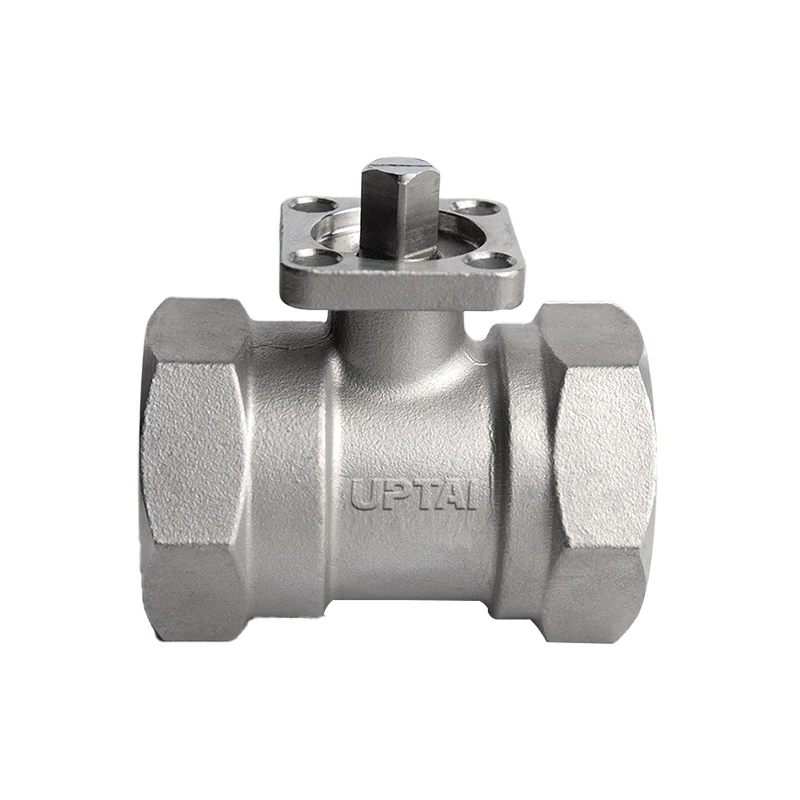

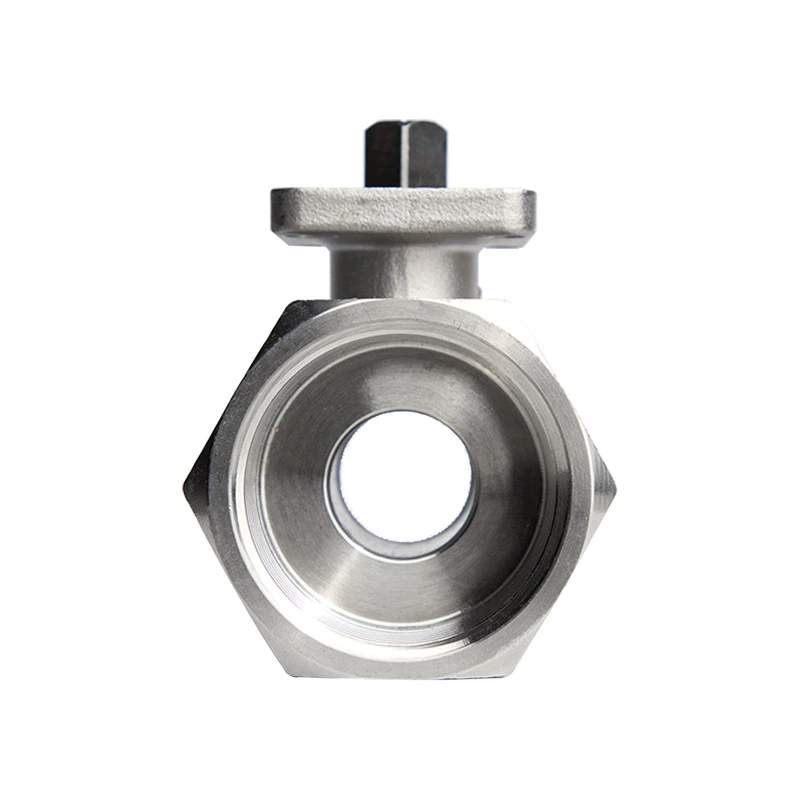

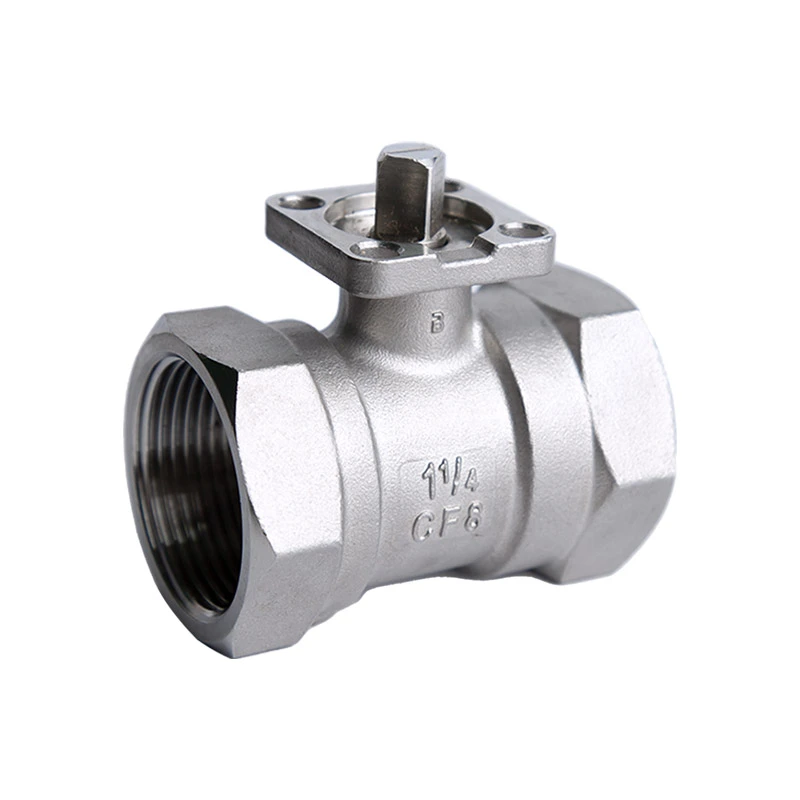

1PC स्टेनलेस स्टील डायरेक्ट माउंट बॉल वाल्व
शांगताई व्हॉल्व्ह हे 1PC स्टेनलेस स्टील डायरेक्ट माउंट बॉल व्हॉल्व्हचे एक व्यावसायिक स्रोत निर्माता आहे, जे ऍक्च्युएटर किंवा इतर उपकरणे आवश्यक असलेल्या ऍप्लिकेशन्ससाठी डिझाइन केलेले आहे. निकेल आणि क्रोमियम सामग्री सत्यापित करण्यासाठी सर्व वाल्व सामग्री स्पेक्ट्रोमीटर-चाचणी केली जाते. 1/2”ते 2” पर्यंतचे आकार अनेक साहित्य पर्यायांसह उपलब्ध आहेत. हे OEM उपकरणे उत्पादक, वितरक आणि औद्योगिक द्रव नियंत्रण प्रकल्पांसाठी एक विश्वासार्ह समाधान प्रदान करते.
जेव्हा पारंपारिक मॅन्युअल बॉल व्हॉल्व्ह ॲक्ट्युएटरसह बसवले जाते तेव्हा अतिरिक्त कंस आणि कपलिंगची आवश्यकता असू शकते माउंटिंग आणि संरेखन साठी. हे इंस्टॉलेशन अधिक क्लिष्ट बनवू शकते आणि दरम्यान अतिरिक्त समायोजन आवश्यक आहे झडप आणि ॲक्ट्युएटर.
शांगताई व्हॉल्व्ह डायरेक्ट माउंट डिझाइन व्हॉल्व्हवर एक ॲक्ट्युएटर माउंटिंग इंटरफेस प्रदान करते, ज्याची आवश्यकता कमी करते अतिरिक्त माउंटिंग घटक. कॉम्पॅक्ट व्हॉल्व्ह-टू-ॲक्ट्युएटर कनेक्शन देखील स्थापना सुलभ करण्यात मदत करते आणि अचूक प्रसारण राखणे.
हे 1PC स्टेनलेस स्टील डायरेक्ट माउंट बॉल व्हॉल्व्ह परदेशी ग्राहकांच्या आवश्यकतांना प्रतिसाद म्हणून विकसित केले गेले आहे. ॲक्ट्युएटरशी सुसंगत वन-पीस वाल्व. शांगताईने टूलींग विकसित केले आणि त्यावर आधारित वाल्व स्ट्रक्चर ऑप्टिमाइझ केले या अर्ज आवश्यकता.
झडप औद्योगिक उपकरणे आणि स्वयंचलित द्रव नियंत्रण प्रणालीसाठी योग्य आहे जेथे कॉम्पॅक्ट वाल्व आणि actuator कनेक्शन आवश्यक आहे.
उत्पादन पॅरामीटर्स
| मुख्य परिमाण: | १/४" - २" |
| दबाव वर्ग: | CL150 |
| धागा मानक: | एनपीटी, बसपा |
| कमाल दाब: | 285PSI |
| डिझाइन आणि उत्पादन मानके: | ASME B16.34 |
| चाचणी आणि तपासणी: | API598 |
| विशेष डिझाइन: | लॉकिंग डिव्हाइस, अँटी-ब्लोआउट स्टेम |
| दाब-तापमान रेटिंग: | ASME B16.34 |
| पोर्ट प्रकार: | कमी केलेले बंदर |
| तापमान श्रेणी: | -25℃~150℃ |
| शरीर साहित्य: | ASTM A351 CF8M（316） |
| बॉल साहित्य: | ASTM A182 F304 |
| स्टेम साहित्य: | ASTM A182 F304 |
| आसन साहित्य: | RPTFE(PTFE+15%fv) |
| पर्याय: | इतर साहित्य विनंतीनुसार उपलब्ध आहेत. |

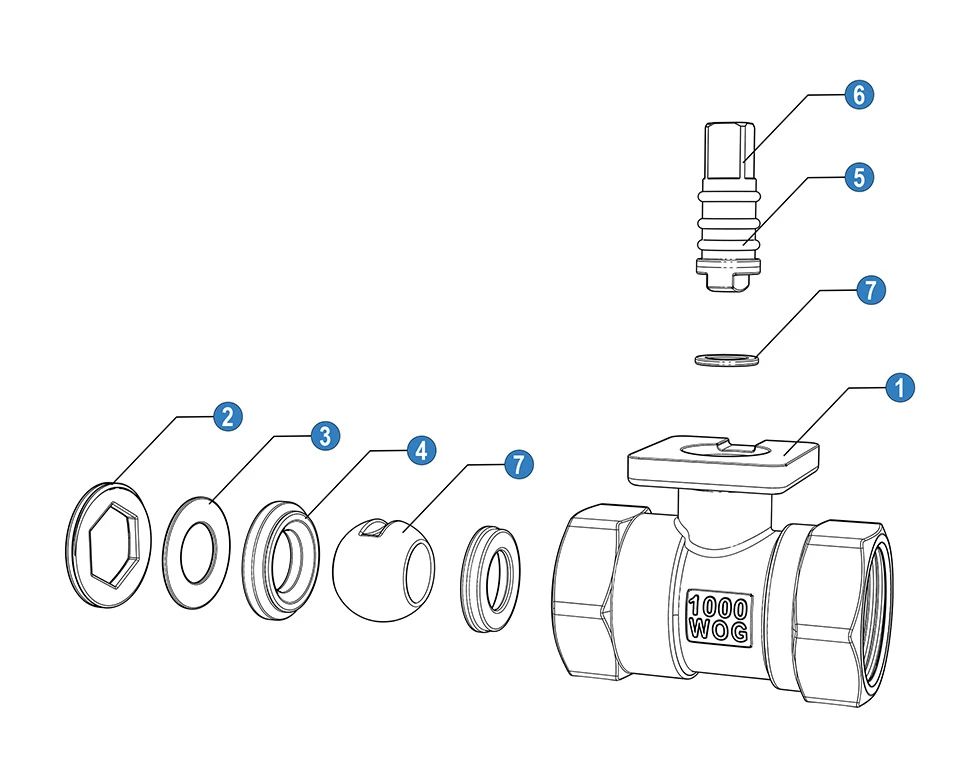

| नाही | नाव | साहित्य(*N/B) | |
| 1 | शरीर | SS 316 | SS 304 |
| 2 | टोपी | SS 316 | SS 304 |
| 3 | वॉशर | SS 316 | SS 304 |
| 4 | बॉल सीट | PTFE | PTFE |
| 5 | ओ-रिंग | PTFE | PTFE |
| 6 | स्टेम | SS 316 | SS 304 |
| 7 | चेंडू | SS 316 | SS 304 |
| 8 | घर्षण रिंग | PTFE | PTFE |
* N: ANSI B 2.1 NPT नुसार थ्रेड संपतो
* B: BS21 BSP नुसार धागा संपतो

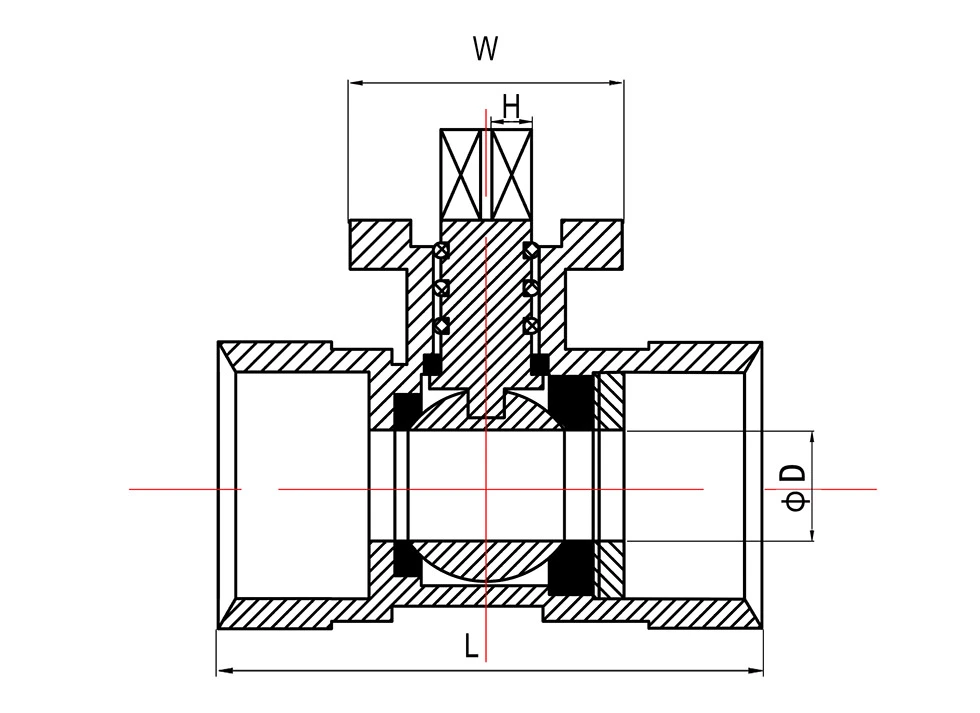

| आकार | परिमाणे (मिमी) | |||
| D | W | H | L(+-2) | |
| १/२" | 25 | ३६*३६ | 6 | 54.5 |
| ३/४" | 32 | ३६*३६ | 9 | 59 |
| 1" | 38 | ३६*३६ | 9 | 72 |
| 1 1/4" | 47.5 | ३६*३६ | 9 | 76 |
| 2" | 65 | ५०*५० | 11 | 97 |
Kv VALUES
Kv = प्रति तास घनमीटर पाण्याच्या प्रवाहाचा दर ज्यामुळे 1 बारचा दाब कमी होईल द झडप
| १/२" | ३/४" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
अभियांत्रिकी फायदे
इंटिग्रेटेड ॲक्ट्युएटर माउंटिंग सोल्यूशन
बिल्ट-इन आयएसओ माउंटिंग प्लॅटफॉर्म ॲक्ट्युएटर्सशी थेट कनेक्शन सक्षम करते, बाह्य कंसाची आवश्यकता कमी करते. आणि इंस्टॉलेशन घटक कमी करणे.
उपकरणे उत्पादकांसाठी, याचा अर्थ:
- वेगवान असेंबली प्रक्रिया
- क्लिनर उपकरणे डिझाइन
- कमी स्थापना खर्च
OEM उपकरणे उत्पादनासाठी अनुकूलित
स्टँडर्ड मॅन्युअल बॉल व्हॉल्व्हच्या विपरीत, हे 1PC स्टेनलेस स्टील डायरेक्ट माउंट बॉल व्हॉल्व्ह ऑटोमेशनसह डिझाइन केलेले आहे मनात एकीकरण. हे OEM ग्राहकांना कमी बाह्य घटकांसह कॉम्पॅक्ट उपकरणे विकसित करण्यात मदत करते देखभाल प्रवेश.
साहित्य शोधण्यायोग्यता आणि विश्वसनीयता
निकेल आणि क्रोमियम सामग्रीची पडताळणी करण्यासाठी आम्ही स्टेनलेस स्टील सामग्रीवर स्पेक्ट्रोमीटर चाचणी करतो उत्पादन, सामग्रीची सातत्यपूर्ण कामगिरी सुनिश्चित करणे.
उपलब्ध स्टेनलेस स्टील पर्याय औद्योगिक द्रव अनुप्रयोगांसाठी विश्वसनीय गंज प्रतिरोध प्रदान करतात.
कॉम्पॅक्ट वन-पीस वाल्व स्ट्रक्चर
वन-पीस बॉडी डिझाइन प्रदान करते:
- गळतीचा धोका कमी
- साधी देखभाल
- जागा-बचत प्रतिष्ठापन
हे उपकरणांसाठी योग्य आहे जेथे स्थापनेची जागा आणि दीर्घकालीन विश्वासार्हता महत्त्वपूर्ण आहे.
स्थिर ऑपरेशनसाठी अचूक उत्पादन
अचूक परिमाण, सुरळीत ऑपरेशन आणि राखण्यासाठी प्रत्येक व्हॉल्व्ह अचूक मशीनिंग तंत्रज्ञानासह तयार केला जातो. औद्योगिक कामकाजाच्या परिस्थितीत विश्वसनीय कनेक्शन कामगिरी.
ठराविक अनुप्रयोग
स्वयंचलित औद्योगिक उपकरणे
ॲक्ट्युएटर-चालित वाल्व ऑपरेशन आवश्यक असलेल्या यंत्रामध्ये कॉम्पॅक्ट प्रवाह नियंत्रण घटक म्हणून वापरले जाते.
प्रक्रिया नियंत्रण प्रणाली
औद्योगिक पाइपलाइनसाठी योग्य जेथे स्वयंचलित उघडणे आणि बंद करणे आवश्यक आहे.
पाणी उपचार उपकरणे
स्वयंचलित द्रव व्यवस्थापनासह गाळण्याची प्रक्रिया किंवा पध्दती आणि शुद्धीकरण प्रणालींमध्ये लागू.
HVAC उपकरणे
HVAC-संबंधित प्रणालींसाठी विश्वसनीय प्रवाह स्विचिंग आणि शट-ऑफ नियंत्रण प्रदान करते.
फार्मास्युटिकल आणि रासायनिक उपकरणे
स्टेनलेस स्टील बांधकाम आणि स्थिर द्रव नियंत्रण आवश्यक असलेल्या अनुप्रयोगांसाठी योग्य.
शांगताई कडून OEM समर्थन
शांगताई व्हॉल्व्ह जागतिक ग्राहकांसाठी सानुकूलित झडप उपाय प्रदान करते, यासह:
- कामाच्या परिस्थितीनुसार सामग्रीची निवड
- सानुकूलित आकार आणि कनेक्शन मानक
- OEM ब्रँडिंग समर्थन
- मोठ्या प्रमाणात उत्पादन क्षमता
वारंवार विचारले जाणारे प्रश्न
स्टँडर्ड बॉल व्हॉल्व्हऐवजी डायरेक्ट माउंट बॉल व्हॉल्व्ह का निवडावा?
डायरेक्ट माउंट बॉल व्हॉल्व्ह ऑटोमेशन ऍप्लिकेशन्ससाठी डिझाइन केले आहे. हे ऍक्च्युएटर थेट स्थापित करण्यास अनुमती देते, अतिरिक्त घटक कमी करणे आणि सिस्टम असेंब्ली सुलभ करणे.
या 1PC स्टेनलेस स्टील डायरेक्ट माउंट बॉल व्हॉल्व्हवर कोणत्या प्रकारचे ॲक्ट्युएटर स्थापित केले जाऊ शकतात?
आयएसओ माउंटिंग प्लॅटफॉर्मद्वारे वाल्व वायवीय आणि इलेक्ट्रिक ॲक्ट्युएटरसह जुळले जाऊ शकते.
हे वाल्व OEM उपकरणांसाठी योग्य आहे का?
होय. कॉम्पॅक्ट स्ट्रक्चर आणि ॲक्ट्युएटर-रेडी डिझाइन हे यंत्रसामग्री उत्पादक आणि ऑटोमेशनसाठी योग्य बनवते सिस्टम इंटिग्रेटर.
शांगताई वाल्व सामग्रीची गुणवत्ता कशी नियंत्रित करते?
कच्च्या स्टेनलेस स्टील सामग्रीची रचना सत्यापित करण्यासाठी आणि उत्पादन राखण्यासाठी स्पेक्ट्रोमीटर चाचणीद्वारे तपासले जाते सुसंगतता
