1 पीसी बॉल वाल्व

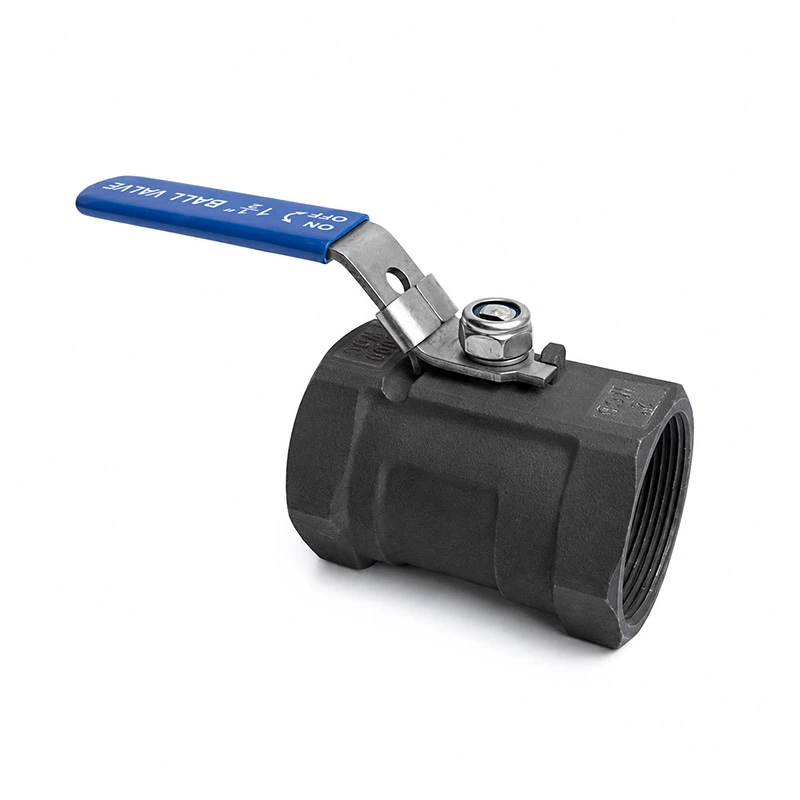

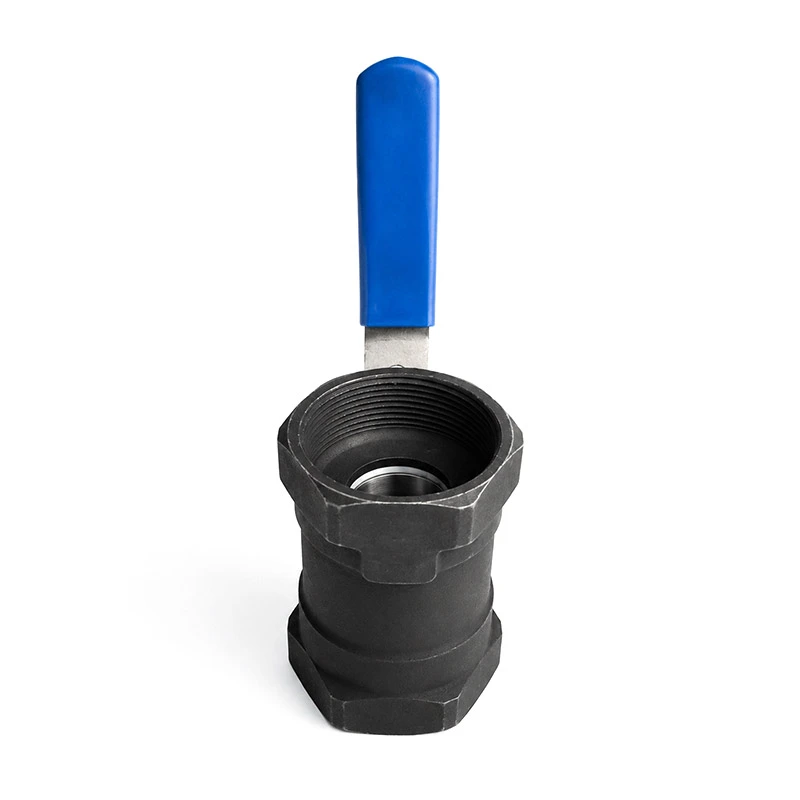

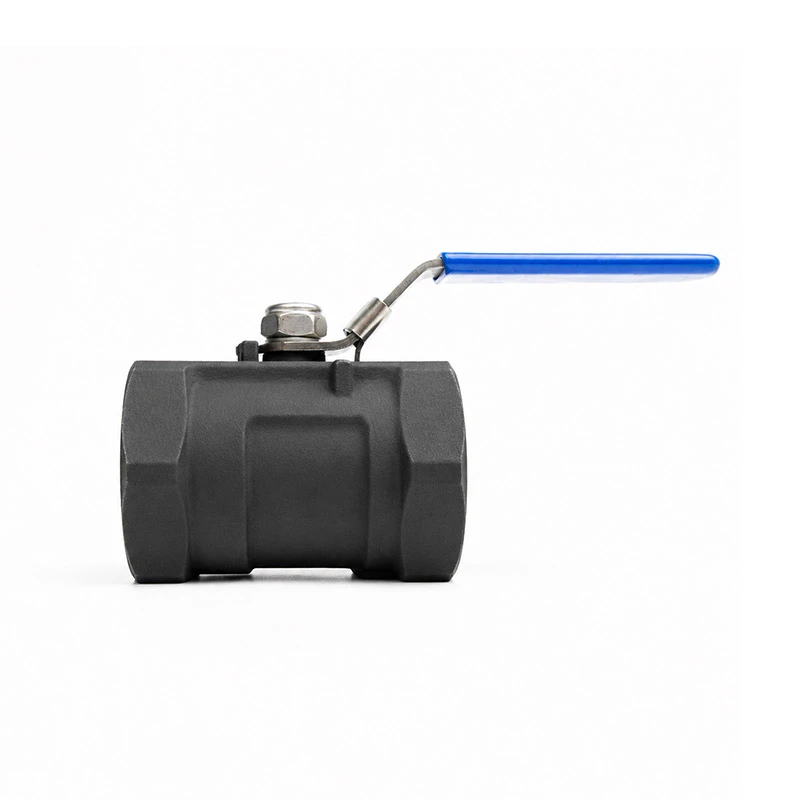

लॉकिंग डिव्हाइससह 1PC कार्बन स्टील बॉल वाल्व
चीनमधील निर्माता आणि पुरवठादार म्हणून, शांगताई व्हॉल्व्हचे 1PC कार्बन स्टील बॉल व्हॉल्व्ह लॉकिंग डिव्हाइससह औद्योगिक पाइपलाइन सिस्टममध्ये विश्वसनीय चालू/बंद नियंत्रणासाठी डिझाइन केले आहे. कॉम्पॅक्ट 1 पीस कार्बन स्टील बॉडी, एक अचूक-मशिन बॉल, टिकाऊ सीलिंग सीट्स आणि लॉक करण्यायोग्य हँडल वैशिष्ट्यीकृत, हा व्हॉल्व्ह अनधिकृत किंवा अपघाती ऑपरेशन टाळण्यासाठी सुरक्षित शट-ऑफ कार्यप्रदर्शन प्रदान करतो.
लॉकिंग डिव्हाइससह 1PC कार्बन स्टील बॉल व्हॉल्व्ह व्यावहारिक लॉकिंग यंत्रणेसह मजबूत शरीर रचना एकत्र करते, ऑपरेटरना स्थिर प्रवाह नियंत्रण राखण्यात आणि गैरव्यवहाराचा धोका कमी करण्यात मदत करणे.
मल्टी-पीस वाल्व स्ट्रक्चर्सच्या तुलनेत, 1 पीस बॉडी डिझाइन कॉम्पॅक्ट प्रोफाइल आणि कमी क्षमता देते बाह्य गळती बिंदू. कार्बन स्टीलचे बांधकाम उत्कृष्ट यांत्रिक सामर्थ्य आणि खर्च कार्यक्षमता प्रदान करते, हे वाल्व सामान्य औद्योगिक अनुप्रयोगांसाठी योग्य बनवणे जेथे स्टेनलेस स्टीलची आवश्यकता नाही.
उत्पादन कार्य तत्त्व
माध्यम प्रवाह नियंत्रित करण्यासाठी वाल्व क्वार्टर-टर्न बॉल यंत्रणा वापरते.
जेव्हा हँडल पाइपलाइनला समांतर वळवले जाते, तेव्हा बॉलचा बोअर प्रवाहाच्या मार्गाशी संरेखित होतो, ज्यामुळे पार करण्यासाठी मध्यम. जेव्हा हँडल 90 अंश फिरवले जाते तेव्हा चेंडू प्रवाहाच्या दिशेने लंब वळतो, रस्ता अवरोधित करणे आणि प्रवाह बंद करणे.
उत्पादन पॅरामीटर्स
| मुख्य परिमाणे | १/४" - २" | दबाव वर्ग | CL150 |
| धागा मानक | एनपीटी, बसपा | कमाल दाब | 285PSI |
| डिझाइन आणि उत्पादन मानके | ASME B16.34 | चाचणी आणि तपासणी | API598 |
| विशेष रचना | लॉकिंग डिव्हाइस, अँटी-ब्लोआउट स्टेम | दाब-तापमान रेटिंग | ASME B16.34 |
| पोर्ट प्रकार | कमी केलेले बंदर | तापमान श्रेणी | -25℃~150℃ |
| शरीर साहित्य | कार्बन स्टील | बॉल साहित्य | SS 304 |
| स्टेम साहित्य | SS 304 | आसन साहित्य | RPTFE(PTFE+15%fv) |
| पर्याय | इतर साहित्य विनंतीनुसार उपलब्ध आहेत. |

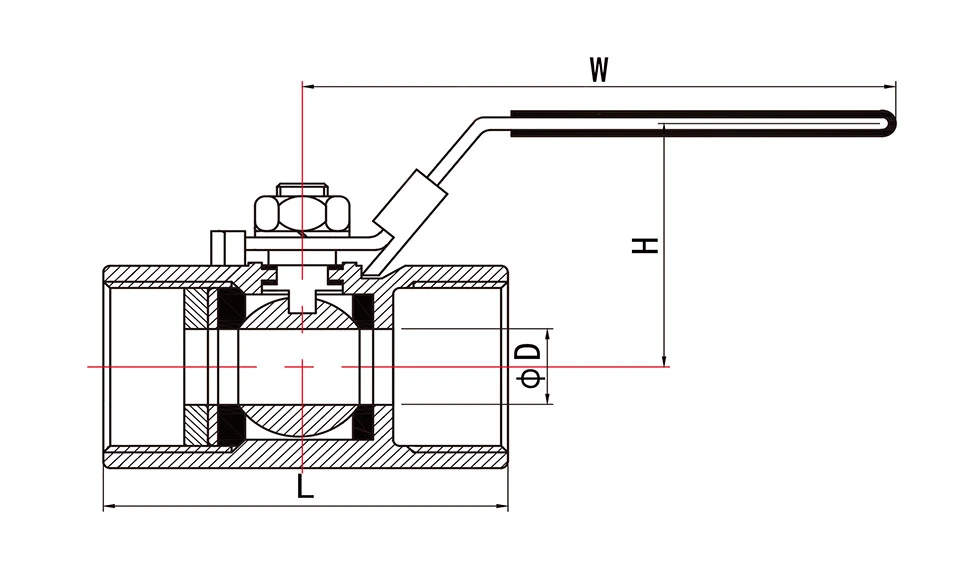

| आकार | परिमाणे (मिमी) | |||
| D | W | H | L(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| ३/८" | 6.8 | 85 | 33 | 45 |
| १/२" | 9.2 | 88 | 43 | 55 |
| ३/४" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 1१/२" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
Kv VALUESperdida de carga de 1 bar.cross of valve.
Kv = क्यूबिक मीटर प्रति तास पाण्याच्या प्रवाहाचा दर जो 1 बारचा दाब कमी करेल.
| 1/4" | ३/८" | १/२" | ३/४" | 1" | 11/4" | 1१/२" | 2" |
| 3.5 | 4 | 5 | 13 | 28 | 40 | 78 | 109 |

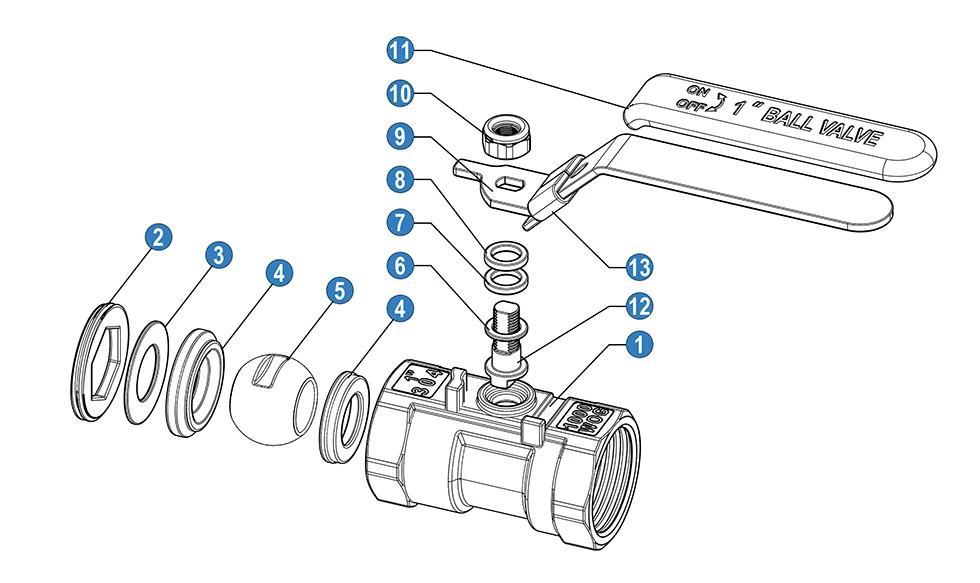

| नाही | Denominacion / नाव | साहित्य(*N/B) | ||
| 1 | शरीर | कार्बन स्टील | ||
| 2 | टोपी | कार्बन स्टील | ||
| 3 | वॉशर | SS 316 | SS 304 | SS201 |
| 4 | बॉल सीट | PTFE | ||
| 5 | चेंडू | SS 316 | SS 304 | SS201 |
| 6 | घर्षण रिंग | PTFE | ||
| 7 | स्टेम पॅकिंग | PTFE | ||
| 8 | स्टेम रिंग | PTFE | ||
| 9 | हाताळा | SS201 | ||
| 10 | नट | SS201 | ||
| 11 | स्लीव्ह हाताळा | पीव्हीसी | ||
| 12 | स्टेम | SS 316 | SS 304 | SS201 |
| 13 | लॉकिंग डिव्हाइस | SS201 | ||
* N: ANSI B 2.1 NPT नुसार थ्रेड संपतो
* B: BS21 BSP नुसार धागा संपतो
फायदे
1 पीस बॉडी डिझाइन
शरीराच्या कमी सांध्यांसह कॉम्पॅक्ट रचना, संभाव्य गळती बिंदू कमी करण्यात मदत करते.
कार्बन स्टीलची ताकद
औद्योगिक पाइपलाइन अनुप्रयोगांसाठी मजबूत यांत्रिक कार्यप्रदर्शन प्रदान करते.
सुरक्षितता नियंत्रणासाठी लॉक करण्यायोग्य हँडल
सुरक्षित देखभाल प्रक्रियेस समर्थन देते.
विश्वसनीय शट-ऑफ कामगिरी
अचूक बॉल आणि सीलिंग सीट योग्यरित्या निवडलेल्या आणि स्थापित केल्यावर स्थिर सीलिंग कार्यप्रदर्शन सुनिश्चित करतात.
क्विक क्वार्टर-टर्न ऑपरेशन
साधे 90-डिग्री ऑपरेशन जलद उघडणे आणि बंद करणे सक्षम करते.
स्टेनलेस स्टीलचा खर्च-प्रभावी पर्याय
गैर-संक्षारक माध्यमांसाठी आदर्श जेथे उच्च सामर्थ्य आणि किफायतशीर खर्च आवश्यक आहे.
एकाधिक कॉन्फिगरेशन पर्याय
भिन्न आकार, शेवटचे कनेक्शन, दाब रेटिंग, सीलिंग सामग्री आणि पृष्ठभाग उपचारांसह उपलब्ध अर्ज गरजेनुसार.
निवड सूचना
लॉकिंग डिव्हाइससह 1PC कार्बन स्टील बॉल व्हॉल्व्ह निवडताना, खालील मुद्दे विचारात घ्या:
मध्यम सुसंगतता
वाल्व सामग्री आणि सीलिंग सामग्री द्रवपदार्थासाठी योग्य आहे की नाही याची पुष्टी करा, जसे की पाणी, तेल, वायू किंवा संकुचित हवा.
प्रेशर रेटिंग
वास्तविक कामकाजाचा दाब आणि सिस्टम प्रेशर वर्गानुसार वाल्व निवडा.
कार्यरत तापमान
ऑपरेटिंग तापमान श्रेणीवर आधारित योग्य आसन आणि सील सामग्री निवडा.
वाल्व आकार
योग्य प्रवाह क्षमता सुनिश्चित करण्यासाठी वाल्वचा आकार पाइपलाइन व्यासासह जुळवा.
कनेक्शन प्रकार समाप्त करा
पाइपलाइन डिझाइननुसार थ्रेडेड, फ्लँग, वेल्डेड किंवा कस्टमाइज्ड कनेक्शन प्रकार निवडा.
पोर्ट प्रकार
जेव्हा कमी दाब कमी करणे आवश्यक असते तेव्हा पूर्ण पोर्टची शिफारस केली जाते. कॉम्पॅक्ट इंस्टॉलेशनसाठी कमी केलेले पोर्ट निवडले जाऊ शकते आणि खर्च कार्यक्षमता.
लॉकिंग आवश्यकता
झडप खुल्या स्थितीत, बंद स्थितीत किंवा दोन्हीमध्ये लॉक करणे आवश्यक आहे की नाही याची पुष्टी करा.
पृष्ठभाग संरक्षण
बाहेरील किंवा दमट वातावरणासाठी, योग्य कोटिंग किंवा अँटी-गंज उपचारांची शिफारस केली जाते.
उत्पादन तुलना
गुणवत्ता तपासणी प्रक्रिया
आमची गुणवत्ता तपासणी प्रक्रिया स्थिर कामगिरी आणि विश्वसनीय वितरण सुनिश्चित करण्यासाठी डिझाइन केलेली आहे.
कच्च्या मालाची तपासणी
उत्पादनापूर्वी सामग्रीचा दर्जा, देखावा आणि प्रमाणपत्रे तपासली जातात.
मितीय तपासणी
मुख्य परिमाण मशीनिंग दरम्यान आणि नंतर मोजले जातात.
घटक तपासणी
असेंब्लीपूर्वी बॉल, स्टेम, सीट्स, सील आणि लॉकिंग भागांची तपासणी केली जाते.
विधानसभा तपासणी
तांत्रिक आवश्यकतांनुसार वाल्व एकत्र केले जाते आणि हँडल ऑपरेशन तपासले जाते.
प्रेशर टेस्टिंग
शेल चाचणी आणि सीट लीकेज चाचणी लागू मानके किंवा ग्राहकांच्या आवश्यकतांनुसार केली जाते.
लॉकिंग फंक्शन चाचणी
सुरळीत ऑपरेशन आणि सुरक्षित स्थिती सुनिश्चित करण्यासाठी लॉकिंग डिव्हाइस तपासले जाते.
पृष्ठभाग आणि चिन्हांकन तपासणी
कोटिंग, पृष्ठभाग समाप्त, उत्पादन चिन्हांकन आणि नेमप्लेट तपशील सत्यापित केले जातात.
अंतिम तपासणी आणि पॅकेजिंग तपासणी
ऑर्डर आवश्यकता पूर्ण करते हे सुनिश्चित करण्यासाठी पॅकिंग करण्यापूर्वी प्रत्येक वाल्वची तपासणी केली जाते.
आम्हाला का निवडा
- औद्योगिक वाल्व उत्पादनांसाठी अनुभवी पुरवठादार
- सामग्रीच्या तपासणीपासून अंतिम चाचणीपर्यंत स्थिर गुणवत्ता नियंत्रण
- आकार, दाब, कनेक्शन, सीलिंग सामग्री आणि पृष्ठभाग उपचारांसाठी लवचिक सानुकूलन
- OEM ब्रँडिंग, सानुकूलित पॅकेजिंग आणि प्रकल्प ऑर्डरसाठी समर्थन
- अवतरण, तांत्रिक पुष्टीकरण आणि विक्रीनंतरच्या समर्थनासाठी जलद प्रतिसाद
- विनंती केल्यावर निर्यात-तयार पॅकेजिंग आणि कागदपत्रे उपलब्ध
वारंवार विचारले जाणारे प्रश्न
Q1: 1 पीस बॉल वाल्व म्हणजे काय?
1 पीस बॉल व्हॉल्व्ह कॉम्पॅक्ट सिंगल-पीस बॉडी स्ट्रक्चर वापरतो. मल्टी-पीस डिझाईन्सपेक्षा यात शरीराचे कमी सांधे आहेत, संभाव्य बाह्य गळती बिंदू कमी करण्यात मदत करणे.
Q2: लॉकिंग डिव्हाइसचा उद्देश काय आहे?
लॉकिंग डिव्हाइस हँडलला खुल्या किंवा बंद स्थितीत पॅडलॉकसह सुरक्षित करण्यास अनुमती देते, प्रतिबंध करण्यास मदत करते अपघाती ऑपरेशन.
Q3: हे वाल्व कोणत्या माध्यमासाठी वापरले जाऊ शकते?
हे सामान्यतः पाणी, तेल, वायू, संकुचित हवा आणि इतर गैर-संक्षारक द्रवपदार्थांसारख्या सुसंगत माध्यमांसाठी वापरले जाते. साठी संक्षारक माध्यम, स्टेनलेस स्टील किंवा विशेष सामग्रीची शिफारस केली जाऊ शकते.
Q4: झडप खुल्या आणि बंद दोन्ही स्थितीत लॉक केले जाऊ शकते?
हँडल आणि लॉकिंग प्लेट डिझाइनवर अवलंबून, वाल्व आवश्यक स्थितीत लॉक करण्यासाठी कॉन्फिगर केले जाऊ शकते. ऑर्डर देण्यापूर्वी कृपया आपल्या लॉकिंग आवश्यकतांची पुष्टी करा.
Q5: कोणते कनेक्शन प्रकार उपलब्ध आहेत?
सामान्य पर्यायांमध्ये थ्रेडेड, फ्लँग्ड, वेल्डेड किंवा व्हॉल्व्ह डिझाइनवर अवलंबून सानुकूलित कनेक्शन समाविष्ट आहेत आणि अर्ज
Q6: कार्बन स्टील बाह्य वापरासाठी योग्य आहे का?
कार्बन स्टीलचा वापर घराबाहेर योग्य कोटिंग किंवा अँटी-गंज उपचाराने केला जाऊ शकतो. अत्यंत संक्षारक साठी वातावरण, अतिरिक्त संरक्षण किंवा स्टेनलेस स्टील आवश्यक असू शकते.
Q7: अवतरणासाठी कोणती माहिती आवश्यक आहे?
कृपया वाल्व आकार, दाब रेटिंग, कनेक्शन प्रकार, मध्यम, कार्यरत तापमान, प्रमाण आणि कोणतेही विशेष प्रदान करा आवश्यकता
