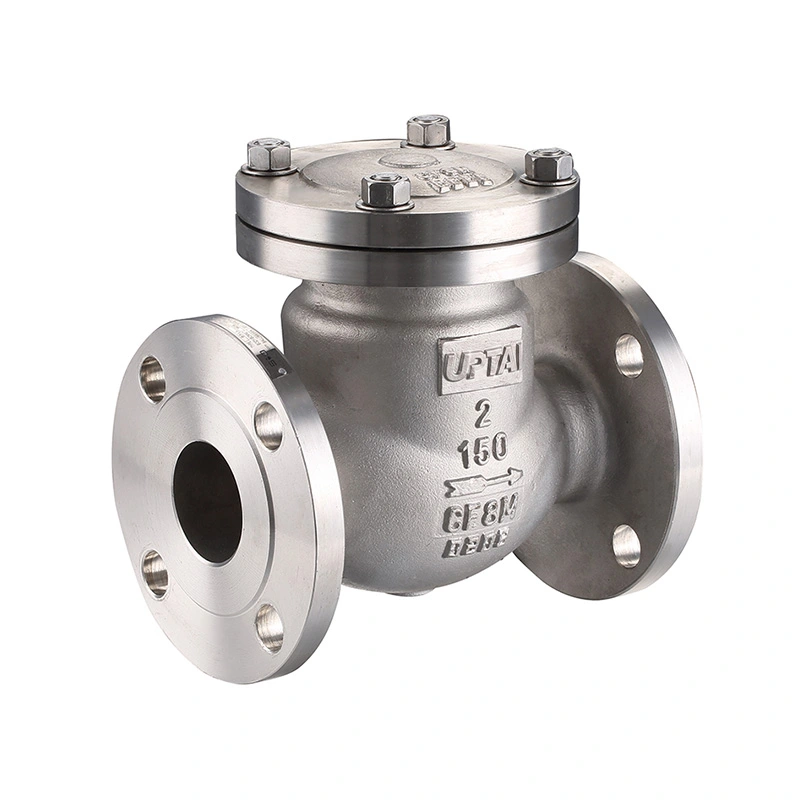

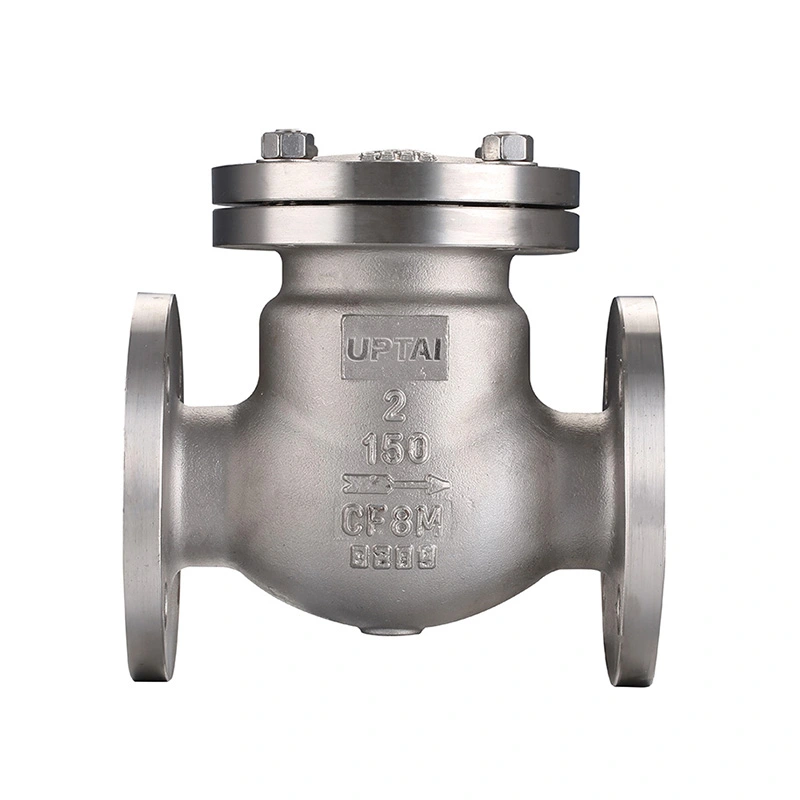

स्विंग चेक वाल्व ANSI वर्ग 150
शांगताई स्विंग चेक वाल्व ANSI क्लास 150 पाइपलाइनमधील उलट प्रवाह नियंत्रित करण्यासाठी हिंग्ड डिस्क वापरते. जेव्हा माध्यम पुढे वाहते तेव्हा डिस्क उघडते आणि जेव्हा प्रवाहाची दिशा बदलते तेव्हा बंद होते, पंप, कंप्रेसर आणि इतर उपकरणांकडे बॅकफ्लो रोखते. हे पाणी उपचार, पेट्रोकेमिकल, उर्जा आणि सामान्य औद्योगिक प्रणालींमध्ये मोठ्या व्यासाच्या पाईपिंगसाठी उपलब्ध आहे, सेवा परिस्थितीनुसार विविध साहित्य आणि कनेक्शन पर्याय उपलब्ध आहेत.
स्विंग चेक व्हॉल्व्ह ANSI क्लास 150 हा एक नॉन-रिटर्न व्हॉल्व्ह आहे ज्यामध्ये इंडस्ट्रियल पाइपिंगमध्ये प्रवाहाची दिशा नियंत्रित करण्यासाठी हिंग्ड डिस्क असते. प्रक्रियेच्या प्रवाहासोबत डिस्क फिरते आणि प्रवाह कमी झाल्यावर किंवा उलट झाल्यावर बंद होते. सामान्य ऑपरेशनसाठी कोणत्याही बाह्य ॲक्ट्युएटरची आवश्यकता नाही.
हा झडप सुसंगत पाणी, स्टीम, तेल, वायू, समुद्राचे पाणी आणि औद्योगिक द्रवपदार्थांसाठी उपलब्ध आहे. निर्दिष्ट कॉन्फिगरेशन शरीरासाठी CF8M स्टेनलेस स्टील आणि डिस्क आणि सीटसाठी F316 वापरते. वाल्वची निवड वास्तविक माध्यम, दाब, तापमान, पाईप आकार आणि स्थापना व्यवस्था यावर आधारित असावी.
मुख्य परिमाणे
| आकार | १/४" - ६" |
| दबाव वर्ग | CL150 |
| धागा मानक | एनपीटी, बसपा |
| कमाल दबाव | 285PSI |
| डिझाइन आणि उत्पादन मानके | ASME B16.34 |
| चाचणी आणि तपासणी | API598 |
| दाब-तापमान रेटिंग | ASME B16.34 |
| तापमान श्रेणी | -25℃~150℃ |
| शरीर साहित्य | ASTM A351 CF8M（316） |
| डिस्क साहित्य | ASTM A351 CF8M（316） |
| आसन साहित्य | ASTM A182 F316 |
| पर्याय | इतर साहित्य विनंतीनुसार उपलब्ध आहेत. |
वाल्व बांधकाम
वाल्वमध्ये मुख्यतः एक शरीर, हिंग्ड डिस्क, सीट, बिजागर यंत्रणा आणि सीलिंग घटक असतात. डिस्क शरीराच्या आत बसविली जाते आणि ऑपरेशन दरम्यान त्याच्या बिजागरभोवती फिरते. या व्यवस्थेमुळे व्हॉल्व्ह फॉरवर्ड फ्लोसह उघडता येतो आणि जेव्हा प्रवाहाची स्थिती बदलते तेव्हा सीटच्या दिशेने परत येते.
हिंगेड डिस्क
वाल्व्हमधून माध्यम वाहते म्हणून डिस्क सीटपासून दूर जाते. जेव्हा पुढे प्रवाह कमी होतो, तेव्हा डिस्क बंद स्थितीकडे परत जाते. डिस्कची हालचाल प्रवाह वेग, स्थापना स्थिती आणि अंतर्गत वाल्व भूमितीमुळे प्रभावित होते.
आसन आणि सीलिंग पृष्ठभाग
सूचीबद्ध आसन सामग्री ASTM A182 F316 आहे. व्हॉल्व्ह बंद झाल्यावर सीट आणि डिस्क सीलिंग पृष्ठभाग शट-ऑफ इंटरफेस तयार करतात. गळती किंवा असामान्य बंद दिसल्यास देखभाल दरम्यान त्यांची स्थिती तपासली पाहिजे.
प्रवाह दिशा आणि स्थापना
शरीरावर चिन्हांकित केलेल्या प्रवाहाच्या दिशेनुसार वाल्व स्थापित केले जावे. स्थापनेपूर्वी, वाल्व्हभोवती बाण, कनेक्शनचे परिमाण आणि उपलब्ध क्लिअरन्स तपासा. आजूबाजूच्या पाइपिंग किंवा उपकरणांशी संपर्क न करता त्याच्या ऑपरेटिंग रेंजमधून पुढे जाण्यासाठी डिस्कमध्ये पुरेशी जागा असणे आवश्यक आहे.
क्षैतिज स्थापना
क्षैतिज स्थापना सामान्यतः स्विंग चेक वाल्वसाठी वापरली जाते. व्हॉल्व्ह अशा प्रकारे स्थित असावा की डिस्क मुक्तपणे हलू शकेल आणि जेव्हा पुढे प्रवाह कमी होईल तेव्हा सीटवर परत येईल.
अनुलंब स्थापना
अनुलंब स्थापना वाल्व डिझाइन आणि प्रवाह दिशा यावर अवलंबून असते. इंस्टॉलेशनने डिस्कला वास्तविक प्रवाहाच्या परिस्थितीत योग्यरित्या बंद होण्यास अनुमती दिली पाहिजे. स्थापनेपूर्वी विशिष्ट मॉडेल आणि पाइपलाइन व्यवस्थेची पुष्टी केली पाहिजे.
पाइपलाइन कनेक्शन
सूचीबद्ध कनेक्शन तपशीलामध्ये NPT आणि BSP थ्रेड्स समाविष्ट आहेत. वीण पाईप किंवा फिटिंग संबंधित थ्रेड तपशील वापरावे. स्थापनेदरम्यान, जास्त कडकपणा टाळा ज्यामुळे वाल्व बॉडी किंवा थ्रेडेड कनेक्शन खराब होऊ शकते.
प्रवाह आणि दाब वैशिष्ट्ये
जेव्हा झडप उघडे असते तेव्हा डिस्क फ्लो पॅसेजपासून दूर जाते. वाल्वमधून दबाव कमी होणे त्याच्या आकारावर, अंतर्गत रस्ता, प्रवाह दर आणि मध्यम गुणधर्मांवर अवलंबून असते. उच्च-प्रवाह प्रणालीसाठी, वाल्व आकार केवळ पाईपच्या आकारापेक्षा आवश्यक प्रवाह दरानुसार निवडला जावा.
सूचीबद्ध दबाव वर्ग CL150 आहे, कमाल दाब 285 PSI आहे. स्वीकार्य कामकाजाचा दाब तापमान आणि सामग्रीनुसार बदलू शकतो, त्यामुळे ऑपरेटिंग दाब आणि तापमान लागू दबाव-तापमान रेटिंगसह एकत्र तपासले पाहिजे.
पंप डिस्चार्ज लाइन्स आणि बदलत्या प्रवाह परिस्थितीसह इतर प्रणालींसाठी, वाल्व प्रतिसाद एकूण पाइपलाइन डिझाइनचा भाग म्हणून विचारात घेतला पाहिजे. प्रवाहातील जलद बदल डिस्कची हालचाल आणि सिस्टम दाब प्रभावित करू शकतात.
पाणी हातोडा विचार
जेव्हा वाहणारा द्रव थांबतो किंवा वेगाने दिशा बदलतो तेव्हा पाण्याचा हातोडा होऊ शकतो. पाइपलाइनमधून लक्षणीय प्रवाह चालू असताना डिस्क बंद झाल्यास चेक व्हॉल्व्ह दबाव वाढण्यास हातभार लावू शकतो.
प्रेशर सर्जची तीव्रता प्रवाहाचा वेग, पाईपची लांबी, द्रव गुणधर्म, झडप बंद करण्याची वैशिष्ट्ये आणि पंप ऑपरेशन यांसारख्या घटकांवर अवलंबून असते. जेथे पाण्याचा हातोडा एक चिंतेचा विषय आहे, तेथे चेक व्हॉल्व्ह आणि संपूर्ण पाइपिंग प्रणालीचे एकत्रितपणे मूल्यांकन केले पाहिजे.
अधिक नियंत्रित डिस्क हालचाल आवश्यक असलेल्या प्रणालींसाठी स्लो-क्लोजिंग, डॅम्पिंग किंवा काउंटरवेट कॉन्फिगरेशनचा विचार केला जाऊ शकतो. योग्य रचना वास्तविक पाइपलाइन परिस्थिती आणि प्रकल्प आवश्यकतांवर अवलंबून असते.
साहित्य आणि सेवा अटी
निर्दिष्ट बॉडी आणि डिस्क सामग्री ASTM A351 CF8M (316), तर सीट ASTM A182 F316 आहे. ही सामग्री अनेक औद्योगिक अनुप्रयोगांसाठी योग्य आहे जिथे स्टेनलेस स्टील प्रक्रिया माध्यमाशी सुसंगत आहे.
वास्तविक द्रव रचना, एकाग्रता, तापमान आणि दाब यांच्या विरूद्ध सामग्रीची सुसंगतता तपासली पाहिजे. समुद्राचे पाणी आणि रासायनिक सेवेसाठी क्लोराईड एक्सपोजर आणि गंज परिस्थितीचा अतिरिक्त विचार करणे आवश्यक असू शकते.
विनंतीनुसार इतर साहित्य पर्याय उपलब्ध आहेत. विशेष अनुप्रयोगांसाठी, उत्पादनापूर्वी आवश्यक शरीर, डिस्क आणि सीट सामग्रीची पुष्टी केली पाहिजे.
ठराविक अनुप्रयोग
पंप डिस्चार्ज पाइपिंग:जेव्हा पंप थांबतो किंवा ऑपरेटिंग परिस्थिती बदलते तेव्हा उलट प्रवाह मर्यादित करण्यासाठी पंपांच्या डाउनस्ट्रीमचा वापर केला जातो.
पाणी उपचार:सुसंगत पाणी आणि प्रक्रिया ओळींमध्ये लागू केले जाते जेथे स्वयंचलित एक-मार्ग प्रवाह नियंत्रण आवश्यक आहे.
पेट्रोकेमिकल पाइपिंग:निर्दिष्ट दाब, तापमान आणि सामग्री मर्यादेत सुसंगत तेल, वायू आणि प्रक्रिया द्रव वापरले.
उर्जा आणि उपयुक्तता प्रणाली:निवडलेल्या पाणी, उपयुक्तता आणि प्रक्रिया रेषांसाठी योग्य जेथे उलट प्रवाह नियंत्रित करणे आवश्यक आहे.
समुद्री जल प्रणाली:स्टेनलेस स्टीलच्या कॉन्फिगरेशनचा विचार केला जाऊ शकतो जेथे सामग्री वास्तविक समुद्राच्या पाण्याच्या परिस्थितीसाठी योग्य आहे.
सामान्य औद्योगिक पाइपिंग:उपकरणे आणि प्रक्रिया ओळींवर वापरले जाते जेथे स्वयं-ऑपरेट नॉन-रिटर्न फंक्शन आवश्यक असते.
निवड मार्गदर्शक
| पॅरामीटर | निवड पर्याय / आवश्यकता |
| नाममात्र आकार | DN किंवा NPS परिमाण |
| प्रेशर रेटिंग | पीएन किंवा वर्ग |
| कनेक्शन प्रकार | फ्लँग, वेल्डेड, वेफर इ. |
| स्थापना अभिमुखता | क्षैतिज किंवा अनुलंब स्थापना |
| मध्यम | पाणी, वाफ, तेल, वायू, समुद्राचे पाणी किंवा इतर द्रव |
| कामाचा दबाव | सामान्य ऑपरेटिंग दबाव आणि कमाल दबाव |
| कार्यरत तापमान | सभोवतालचे, मध्यम, उच्च किंवा क्रायोजेनिक तापमान |
| शरीर साहित्य | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, डुप्लेक्स स्टेनलेस स्टील इ. |
| सीलिंग प्रकार | सॉफ्ट सीट, मेटल-टू-मेटल हार्ड सीट, ओव्हरले वेल्डेड सीट |
| पाणी हातोडा प्रतिकार | मानक, स्लो-क्लोजिंग, ओलसर किंवा काउंटरवेट प्रकार |
| कनेक्शन मानक | GB, ANSI, EN, DIN, इ. |
| विशेष आवश्यकता | अँटी-गंज, पोशाख-प्रतिरोधक, क्रायोजेनिक सेवा, तेल-मुक्त आणि डीग्रेज्ड, समुद्री जल सेवा इ. |
अवतरण आणि तांत्रिक पुनरावलोकनासाठी, नाममात्र आकार, दाब रेटिंग, कनेक्शन प्रकार, स्थापना अभिमुखता, मध्यम, ऑपरेटिंग दबाव, तापमान आणि सामग्री आवश्यकता प्रदान करा. समुद्राचे पाणी, संक्षारक माध्यम किंवा वॉटर हॅमर यासारख्या विशेष सेवा परिस्थिती देखील ओळखल्या पाहिजेत.
चाचणी आणि तपासणी
निर्दिष्ट डिझाइन आणि उत्पादन मानक ASME B16.34 आहे आणि API 598 चाचणी आणि तपासणीसाठी सूचीबद्ध आहे. लागू तपासणी प्रक्रियेमध्ये वाल्व बॉडी, सीलिंग क्षेत्रे, परिमाणे आणि दाब कार्यप्रदर्शन समाविष्ट होऊ शकते.
शेल चाचणी
शेल चाचणी निर्दिष्ट चाचणी परिस्थितीत एकत्रित केलेल्या वाल्वची दाब सीमा तपासते. चाचणी दाब आणि होल्डिंग वेळ लागू तपासणी आवश्यकतांचे पालन केले पाहिजे.
आसन गळती चाचणी
आसन चाचणी बंद वाल्व निर्दिष्ट गळती स्वीकृती निकष पूर्ण करते की नाही हे तपासते. चाचणी अटी लागू मानक आणि वाल्व तपशीलांवर अवलंबून असतात.
अंतिम तपासणी
अंतिम तपासणीमध्ये मितीय तपासणी, कनेक्शन तपासणी, पृष्ठभागाची स्थिती, ओळख खुणा आणि ऑपरेटिंग हालचाली यांचा समावेश असू शकतो. ऑर्डरच्या आवश्यकतेनुसार आवश्यक तपासणी रेकॉर्ड किंवा सामग्री दस्तऐवजीकरण पुरवले जाऊ शकते.
ऑपरेशन आणि देखभाल
चालू करण्यापूर्वी, वाल्व अभिमुखता, प्रवाह दिशा आणि पाइपलाइन स्वच्छता तपासा. पाइपलाइनमध्ये सोडलेले विदेशी कण ऑपरेशन दरम्यान डिस्क किंवा सीलिंग पृष्ठभागावर परिणाम करू शकतात.
सेवेदरम्यान, असामान्य आवाज, कंपन, वारंवार डिस्क हालचाल किंवा उलट प्रवाह तपासला पाहिजे. या परिस्थिती प्रवाह वेग, स्थापना, वाल्व आकार किंवा ऑपरेटिंग सिस्टममधील बदलांशी संबंधित असू शकतात.
तपासणी किंवा देखभाल करण्यापूर्वी, पाइपलाइन अलग करा आणि दाबा. पोशाख, ठेवी किंवा नुकसान यासाठी डिस्क, बिजागर यंत्रणा, आसन पृष्ठभाग आणि शरीर कनेक्शन तपासा. घटक बदला जेव्हा त्यांची स्थिती यापुढे लागू देखभाल आवश्यकता पूर्ण करत नाही.
वारंवार विचारले जाणारे प्रश्न
Q1: स्विंग चेक वाल्व ANSI क्लास 150 म्हणजे काय?
स्विंग चेक व्हॉल्व्ह ANSI क्लास 150 हा क्लास 150 प्रेशर रेटिंगसह हिंग्ड-डिस्क चेक वाल्व आहे. ते डिस्क उघडण्यासाठी प्रक्रिया प्रवाह वापरते आणि प्रवाह कमी होते किंवा उलटते तेव्हा बंद होते, ज्यामुळे ते सुसंगत औद्योगिक पाइपिंगमध्ये स्वयंचलित रिव्हर्स-फ्लो प्रतिबंधासाठी योग्य बनते.
Q2: स्विंग चेक व्हॉल्व्हला ॲक्ट्युएटर आवश्यक आहे का?
नाही. पाइपलाइनमधील प्रवाह आणि दाबाच्या परिस्थितीनुसार डिस्क आपोआप चालते. सामान्य चेक-व्हॉल्व्ह ऑपरेशनसाठी कोणत्याही वायवीय, इलेक्ट्रिक किंवा हायड्रॉलिक ॲक्ट्युएटरची आवश्यकता नाही.
Q3: स्विंग चेक वाल्व निवडताना कोणती माहिती आवश्यक आहे?
मुख्य माहितीमध्ये पाईपचा आकार, दाब वर्ग, कनेक्शन प्रकार, स्थापनेची दिशा, मध्यम, ऑपरेटिंग दाब, तापमान, सामग्रीची आवश्यकता आणि गंज, पाण्याचा हातोडा किंवा तपासणीशी संबंधित कोणत्याही विशेष आवश्यकता समाविष्ट आहेत.
Q4: स्टेनलेस स्टीलचे बांधकाम समुद्राच्या पाण्यासाठी वापरले जाऊ शकते का?
समुद्राच्या पाण्याच्या योग्य वापरासाठी याचा विचार केला जाऊ शकतो, परंतु क्लोराईड एकाग्रता, तापमान, प्रवाह परिस्थिती आणि इतर गंज घटकांच्या आधारावर सामग्रीच्या अनुकूलतेचे मूल्यांकन केले पाहिजे. निवड करण्यापूर्वी स्टेनलेस स्टील ग्रेडची पुष्टी केली पाहिजे.
Q5: वाल्व स्थापित केल्यानंतर उलट प्रवाह कशामुळे होऊ शकतो?
संभाव्य कारणांमध्ये चुकीची स्थापना दिशा, मुक्तपणे हलू न शकणारी डिस्क, खराब झालेले सीलिंग पृष्ठभाग, व्हॉल्व्हमधील परदेशी सामग्री, अयोग्य आकारमान किंवा इच्छित श्रेणीबाहेर कार्यरत परिस्थिती यांचा समावेश होतो. प्रणाली सुरक्षितपणे विलग केल्यानंतर वाल्व आणि आसपासच्या पाईपिंगची तपासणी केली पाहिजे.
Q6: उच्च-तापमान माध्यमांसाठी वाल्व वापरला जाऊ शकतो का?
सूचीबद्ध तापमान श्रेणी -25 ℃ ते 150 ℃ आहे. भारदस्त तपमानावर प्रत्यक्ष वापर दबाव-तापमान रेटिंग आणि माध्यमासह शरीर, डिस्क आणि सीट सामग्रीची सुसंगतता तपासली पाहिजे.
Q7: इतर साहित्य उपलब्ध आहे का?
होय. विनंतीनुसार इतर सामग्री कॉन्फिगरेशन उपलब्ध आहेत. आवश्यक साहित्य मध्यम, दाब, तापमान, गंज परिस्थिती आणि लागू प्रकल्प आवश्यकतांनुसार निर्दिष्ट केले पाहिजे.
