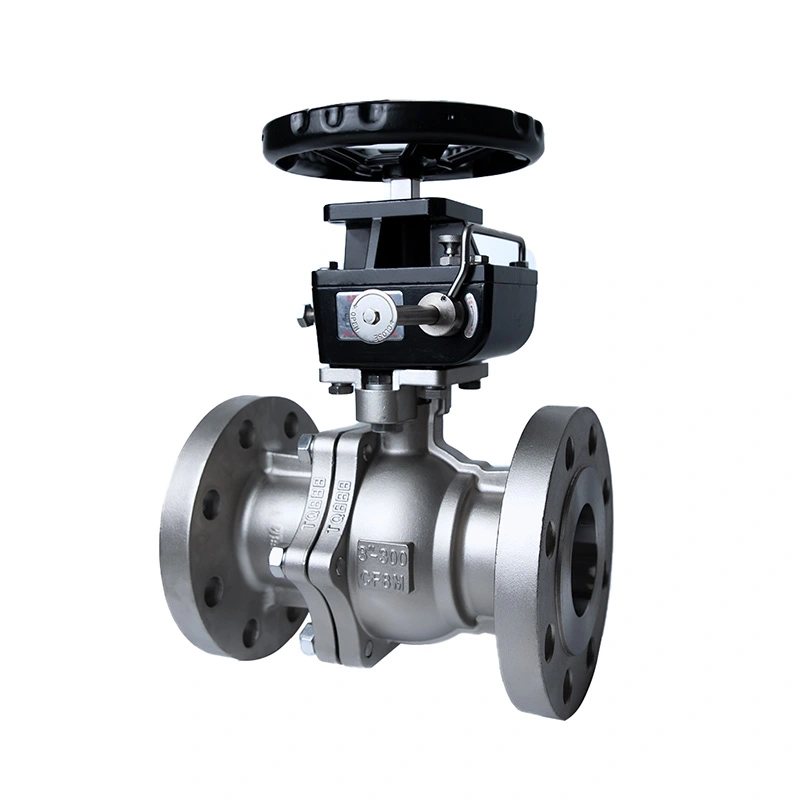

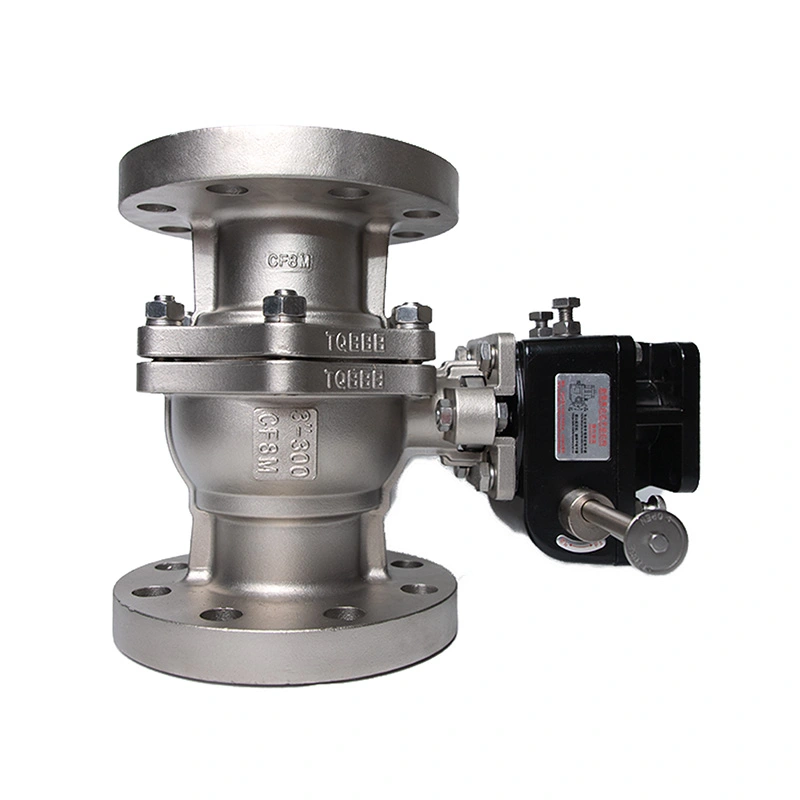

ॲक्ट्युएटरसाठी ISO 5211 बेससह ANSI 300LB फ्लँग्ड बॉल व्हॉल्व्ह

ॲक्ट्युएटरसाठी ISO 5211 बेससह ANSI 300LB फ्लँज्ड बॉल व्हॉल्व्ह औद्योगिक पाइपलाइन आयसोलेशनसाठी कॉन्फिगर केले आहे जेथे क्लास 300 फ्लँज्ड व्हॉल्व्ह आणि ॲक्ट्युएटर-रेडी ऑपरेशन आवश्यक आहे. त्याची स्टेनलेस स्टील प्रेशर-सीमा आणि अंतर्गत घटक सूचीबद्ध दाब आणि तापमान श्रेणीसाठी निर्दिष्ट केले आहेत, तर व्हॉल्व्ह कॉन्फिगरेशन मॅन्युअल, वायवीय किंवा इलेक्ट्रिक ऑपरेशनसह ऍप्लिकेशननुसार जुळले जाऊ शकते.

शांगताई चीनच्या वेंझोउ, झेजियांग येथे औद्योगिक बॉल व्हॉल्व्ह तयार करते, ज्यामध्ये मशीनिंग, असेंब्ली, प्रेशर टेस्टिंग, तपासणी आणि लागू उत्पादनाच्या गरजांनुसार अंतिम तयारी केली जाते. प्रोजेक्ट ऑर्डरसाठी, व्हॉल्व्हचे परिमाण, मटेरियल कॉन्फिगरेशन, ॲक्ट्युएटर आवश्यकता, रेखाचित्रे आणि तांत्रिक दस्तऐवजीकरण उत्पादनापूर्वी पुष्टी केली जाऊ शकते.

मुख्य परिमाणे

वाल्व बांधकाम आणि साहित्य निवड

वाल्व ASTM A351 CF8M (316) बांधकामासह स्टेनलेस स्टील बॉडी वापरते, तर बॉल आणि स्टेम ASTM A182 F316 म्हणून निर्दिष्ट केले आहेत. ही सामग्री दबाव सीमा आणि मुख्य ओले घटकांसाठी एक सुसंगत स्टेनलेस स्टील कॉन्फिगरेशन प्रदान करते. RPTFE सीट, 15% फिलरसह PTFE असलेली, नमूद केलेल्या ऑपरेटिंग श्रेणीसाठी निवडली जाते आणि ऑर्डर देण्यापूर्वी वास्तविक प्रक्रिया माध्यम आणि तापमानाच्या विरूद्ध पुष्टी केली पाहिजे.

स्टेनलेस स्टील बॉडी

ASTM A351 CF8M (316) बॉडी वाल्वची मुख्य दाब असलेली रचना बनवते. औद्योगिक माध्यमांसाठी स्टेनलेस स्टीलच्या बांधकामाचा विचार केला जाऊ शकतो जेथे सामग्रीची सुसंगतता आणि गंज प्रतिकार हे महत्त्वाचे निवड घटक आहेत.

316 बॉल आणि स्टेम

बॉल आणि स्टेम सूचीबद्ध कॉन्फिगरेशननुसार ASTM A182 F316 सामग्री वापरतात. बॉल क्वार्टर-टर्न फ्लो-कंट्रोल घटक प्रदान करतो, तर स्टेम ऑपरेटिंग टॉर्क हँडल किंवा ॲक्ट्युएटरमधून बॉलमध्ये स्थानांतरित करतो.

RPTFE आसन

RPTFE सीट चेंडूभोवती सीलिंग इंटरफेस प्रदान करते. आसन निवड मध्यम, ऑपरेटिंग तापमान, दाब आणि आवश्यक सेवा परिस्थितींच्या विरूद्ध तपासली पाहिजे कारण व्हॉल्व्ह सीटची सुसंगतता वेगवेगळ्या प्रक्रिया द्रवांमध्ये बदलू शकते.

वर्ग 300 Flanged बॉल वाल्व कॉन्फिगरेशन

वर्ग 300 कॉन्फिगरेशन हे पाईपिंग सिस्टमसाठी आहे ज्यांना वर्ग 150 पेक्षा जास्त दाब वर्ग आवश्यक आहे. सूचीबद्ध कमाल दबाव 740PSI आहे, परंतु परवानगीयोग्य कामकाजाचा दबाव केवळ नाममात्र वर्गावरून निर्धारित केला जाऊ नये. वास्तविक दाब क्षमता वाल्व आकार, सामग्री, तापमान आणि लागू दबाव-तापमान रेटिंग यावर अवलंबून असते.

आरएफ फ्लँग केलेले टोक पाइपलाइन फ्लँजशी जुळणारे बोल्ट कनेक्शन प्रदान करतात. निवडीदरम्यान, नाममात्र पाईप आकार, बाहेरील बाजूचे परिमाण, दाब वर्ग, फेसिंग प्रकार, गॅस्केट व्यवस्था, बोल्ट तपशील आणि उपलब्ध इंस्टॉलेशनची जागा या सर्व गोष्टी पाईपिंग सिस्टमच्या विरूद्ध तपासल्या पाहिजेत.

ISO 5211 ॲक्ट्युएटर माउंटिंग

ॲक्ट्युएटरसाठी ISO 5211 बेससह ANSI 300LB फ्लँज्ड बॉल व्हॉल्व्ह त्याच्या ISO 5211 माउंटिंग इंटरफेसद्वारे स्वयंचलित ऑपरेशनसाठी कॉन्फिगर केले जाऊ शकते. ॲक्ट्युएटरची निवड केवळ झडपाच्या आकारानुसार न करता व्हॉल्व्ह ऑपरेटिंग टॉर्क आणि वास्तविक सेवा परिस्थितीनुसार केली पाहिजे.

स्वयंचलित चालू/बंद नियंत्रणासाठी वायवीय आणि इलेक्ट्रिक ॲक्ट्युएटरचा विचार केला जाऊ शकतो. नियंत्रण प्रणालीवर अवलंबून, अतिरिक्त घटक जसे की सोलनॉइड वाल्व्ह, मर्यादा स्विच, पोझिशन फीडबॅक डिव्हाइसेस किंवा पोझिशनर आवश्यक असू शकतात. उपलब्ध माउंटिंग इंटरफेस, ॲक्ट्युएटर टॉर्क, रोटेशन अँगल, पॉवर किंवा एअर सप्लाय आणि कंट्रोल सिग्नल असेंब्लीपूर्वी पुष्टी केली पाहिजे.

मॅन्युअल ऑपरेशन

मॅन्युअल ऑपरेशन वापरले जाऊ शकते जेथे वाल्व स्थानिकरित्या ऑपरेट केले जाते आणि स्वयंचलित नियंत्रण आवश्यक नसते. वाल्व आकार, स्थापनेची स्थिती, ऑपरेटिंग वारंवारता आणि आवश्यक ऑपरेटिंग टॉर्कनुसार ऑपरेटिंग पद्धत निवडली पाहिजे.

वायवीय क्रिया

न्यूमॅटिक ऍक्च्युएशन अशा प्रणालींसाठी योग्य आहे जेथे संकुचित हवा उपलब्ध आहे आणि जलद क्वार्टर-टर्न ऑपरेशन आवश्यक आहे. ॲक्ट्युएटर टॉर्कमध्ये वाल्वच्या ऑपरेटिंग परिस्थिती आणि सीट घर्षण यासाठी योग्य भत्ता समाविष्ट केला पाहिजे.

विद्युत क्रिया

जेव्हा व्हॉल्व्हला इलेक्ट्रिकल कंट्रोल सिस्टममध्ये समाकलित करणे आवश्यक असते तेव्हा इलेक्ट्रिक ऍक्च्युएशन वापरले जाऊ शकते. व्होल्टेज, ड्यूटी सायकल, टॉर्क, प्रवास मर्यादा, अभिप्राय आवश्यकता आणि पर्यावरणीय परिस्थिती ॲक्ट्युएटर निवडताना पुष्टी केली पाहिजे.

उत्पादन प्रक्रिया

1. तांत्रिक पुष्टीकरण

उत्पादनापूर्वी, आवश्यक वाल्व आकार, वर्ग 300 रेटिंग, शरीर आणि ट्रिम साहित्य, कार्य माध्यम, तापमान, सीट कॉन्फिगरेशन, कनेक्शन परिमाणे, ऑपरेटिंग पद्धत आणि ॲक्ट्युएटर आवश्यकतांचे पुनरावलोकन केले जाते. जेव्हा वाल्व मोठ्या पाईपिंग किंवा ऑटोमेशन प्रकल्पाचा भाग असेल तेव्हा रेखाचित्रे आणि तांत्रिक वैशिष्ट्ये तपासली जाऊ शकतात.

2. साहित्य तयार करणे आणि तपासणी करणे

येणारे साहित्य आणि खरेदी केलेले घटक लागू उत्पादन आणि तपासणी आवश्यकतांनुसार तपासले जातात. सामग्रीची ओळख, परिमाणे, पृष्ठभागाची स्थिती आणि सहाय्यक सामग्री दस्तऐवजीकरणांचे पुनरावलोकन केले जाऊ शकते ज्या ऑर्डरसाठी ट्रेसेबिलिटी आवश्यक आहे.

3. सीएनसी मशीनिंग

सीएनसी मशीनिंगचा वापर व्हॉल्व्ह बॉडी इंटरफेस, फ्लँज पृष्ठभाग, बॉल आणि स्टेम घटक, सीलिंग क्षेत्र, बोल्ट होल आणि इतर अचूक वैशिष्ट्यांसाठी केला जातो. व्हॉल्व्ह बॉडी, पाइपलाइन कनेक्शन आणि ऑपरेटिंग घटकांमध्ये योग्य संरेखन राखण्यासाठी आयामी नियंत्रण महत्त्वाचे आहे.

4. घटक तयार करणे

व्हॉल्व्ह बॉल, सीलिंग पृष्ठभाग, स्टेम, सीट, पॅकिंग, गॅस्केट, फास्टनर्स आणि इतर घटक असेंब्लीपूर्वी तयार केले जातात. पृष्ठभाग परिष्करण आणि साफसफाईची आवश्यकता सामग्री आणि इच्छित अनुप्रयोगावर अवलंबून असते.

5. असेंब्ली आणि इन-प्रोसेस तपासणी

अंतर्गत घटक निर्दिष्ट कॉन्फिगरेशननुसार एकत्र केले जातात. चेकमध्ये स्टेम अलाइनमेंट, बॉल मूव्हमेंट, सीलिंग घटक इंस्टॉलेशन, फ्लँज डायमेन्शन्स, बॉडी असेंबली आणि ऍक्च्युएटर माउंटिंग इंटरफेस डायमेंशन समाविष्ट असू शकतात.

6. दाब आणि कार्यात्मक चाचणी

तयार झडपा लागू शेल प्रेशर आणि सीट लीकेज चाचण्यांच्या अधीन आहेत. ऑपरेटिंग फंक्शन, टॉर्क-संबंधित परिस्थिती, देखावा, चिन्हांकन आणि इतर निर्दिष्ट तपासणी आयटम देखील सोडण्यापूर्वी तपासले जातात.

7. अंतिम तपासणी आणि पॅकेजिंग

अंतिम तपासणीमध्ये उत्पादनाची ओळख, आवश्यक कागदपत्रे, व्हॉल्व्हची स्थिती, संरक्षणात्मक कव्हर, उपकरणे आणि पॅकेजिंग समाविष्ट आहे. नुकसान हाताळण्याचा धोका कमी करण्यासाठी फ्लँज चेहरे आणि इतर उघड कनेक्शन पृष्ठभाग वाहतुकीदरम्यान संरक्षित केले पाहिजेत.

ठराविक अनुप्रयोग

पाणी उपचार आणि उपयुक्तता पाईपिंग

जेव्हा निवडलेली सामग्री सेवा माध्यमाशी सुसंगत असते तेव्हा जल उपचार उपकरणे, उपयुक्तता पाइपलाइन, पंपिंग सिस्टम आणि संबंधित औद्योगिक पाणी अनुप्रयोगांमध्ये अलगावसाठी वापरली जाते.

तेल आणि वायू प्रणाली

तेल आणि वायू प्रणालींमधील पाइपलाइन अलगाव आणि उपकरणे जोडण्यांसाठी लागू जेथे दबाव वर्ग, सामग्री तपशील, सीट कॉन्फिगरेशन आणि लागू मानके प्रकल्प आवश्यकता पूर्ण करतात.

रासायनिक प्रक्रिया

सुसंगत रासायनिक प्रक्रिया माध्यमांसाठी निर्दिष्ट केले जाऊ शकते. सामग्रीच्या निवडीमध्ये रासायनिक रचना, एकाग्रता, तापमान, दाब आणि शरीरावर, बॉल, स्टेम आणि सीटवर होणारे संभाव्य परिणाम यांचा विचार केला पाहिजे.

वीज आणि औद्योगिक प्रक्रिया प्रणाली

फ्लँगेड कनेक्शन आणि क्लास 300 कॉन्फिगरेशन या वाल्वला निवडलेल्या औद्योगिक प्रक्रिया, उपयुक्तता आणि पॉवर-सिस्टम पाईपिंगसाठी योग्य बनवते जेथे बोल्ट पाइपलाइन कनेक्शन आणि क्वार्टर-टर्न आयसोलेशन आवश्यक आहे.

निवड आणि स्थापना विचार

व्हॉल्व्ह निवडणे केवळ नाममात्र पाईप आकारापेक्षा वास्तविक ऑपरेटिंग परिस्थितीसह सुरू केले पाहिजे. ऑर्डर करण्यापूर्वी खालील माहितीची पुष्टी केली पाहिजे:

मध्यम:द्रव ओळखा आणि शरीर, बॉल, स्टेम, सीट, पॅकिंग आणि गॅस्केट सामग्रीसह त्याची सुसंगतता तपासा.

दबाव आणि तापमान:सामान्य आणि कमाल ऑपरेटिंग दाब, तापमान श्रेणी, दाब चढउतार आणि लागू दबाव-तापमान रेटिंगची पुष्टी करा.

फ्लँज कनेक्शन:व्हॉल्व्ह फ्लँज आकार, वर्ग 300 रेटिंग, आरएफ फेसिंग, बोल्ट-होल व्यवस्था, गॅस्केट प्रकार आणि पाइपलाइन फ्लँजचे परिमाण जुळवा.

प्रवाह आणि पोर्ट कॉन्फिगरेशन:प्रवाह क्षमता, प्रेशर ड्रॉप आणि पाइपिंग आवश्यकतांवर आधारित पूर्ण-बंदर किंवा कमी-बंदर बांधकाम आवश्यक आहे की नाही याची पुष्टी करा.

ॲक्ट्युएटर:ऑटोमेटेड व्हॉल्व्हसाठी, आवश्यक ऑपरेटिंग टॉर्क, ॲक्ट्युएटर प्रकार, पॉवर किंवा एअर सप्लाय, कंट्रोल सिग्नल आणि फीडबॅक आवश्यकता प्रदान करा.

स्थापना:बोल्ट करण्यापूर्वी पाइपलाइन फ्लँज योग्यरित्या संरेखित केल्या पाहिजेत. पाईपच्या चुकीच्या संरेखनाची भरपाई करण्यासाठी वाल्वला स्थितीत आणले जाऊ नये आणि ऑपरेशन दरम्यान वाल्व त्याच्या निर्दिष्ट दाब आणि तापमान मर्यादेमध्येच राहिले पाहिजे.

चाचणी आणि दस्तऐवजीकरण

व्हॉल्व्ह तपासणीमध्ये शेल प्रेशर टेस्टिंग, सीट लीकेज टेस्टिंग, डायमेंशनल इन्स्पेक्शन, ऑपरेटिंग चेक, व्हिज्युअल इन्स्पेक्शन आणि लागू ऑर्डरच्या गरजेनुसार मार्किंग व्हेरिफिकेशन यांचा समावेश असू शकतो. API 598 या वाल्वच्या चाचणी आणि तपासणीसाठी निर्दिष्ट केले आहे.

उत्पादन कॉन्फिगरेशन आणि प्रकल्प आवश्यकतांनुसार तांत्रिक दस्तऐवजीकरण प्रदान केले जाऊ शकते. उपलब्ध दस्तऐवजांमध्ये उत्पादन डेटाशीट, मितीय रेखाचित्रे, सामग्री माहिती, तपासणी रेकॉर्ड आणि लागू चाचणी दस्तऐवज समाविष्ट असू शकतात.

वारंवार विचारले जाणारे प्रश्न

Q1: Actuator साठी ISO 5211 बेस असलेले ANSI 300LB फ्लँज्ड बॉल व्हॉल्व्ह कशासाठी वापरले जाते?

ॲक्ट्युएटरसाठी ISO 5211 बेससह ANSI 300LB फ्लँज्ड बॉल व्हॉल्व्ह औद्योगिक पाइपलाइन अलगाव आणि स्वयंचलित चालू/बंद द्रव नियंत्रणासाठी वापरला जातो. हे सुसंगत पाणी, तेल, वायू, रासायनिक, उपयुक्तता आणि औद्योगिक प्रक्रिया अनुप्रयोगांसाठी निर्दिष्ट दाब, तापमान आणि सामग्री मर्यादेत योग्य आहे.

Q2: वर्ग 300 म्हणजे झडप नेहमी 300 psi वर कार्य करू शकते का?

क्र. वर्ग 300 हे psi मधील स्थिर दाब मूल्यापेक्षा दबाव वर्ग पदनाम आहे. वाल्व्ह सामग्री, आकार, ऑपरेटिंग तापमान आणि लागू दबाव-तापमान रेटिंगनुसार स्वीकार्य कामकाजाचा दाब बदलतो.

Q3: ॲक्ट्युएटर कसा निवडला जावा?

वाल्वच्या आवश्यक ऑपरेटिंग टॉर्क, सेवा परिस्थिती, ऑपरेटिंग वारंवारता आणि नियंत्रण आवश्यकतांनुसार ॲक्ट्युएटर निवडले पाहिजे. वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएशनसाठी, माउंटिंग इंटरफेस आणि ॲक्ट्युएटर वैशिष्ट्य देखील असेंब्लीपूर्वी तपासले पाहिजेत.

Q4: या वाल्वसह कोणती सीट सामग्री पुरविली जाते?

सूचीबद्ध कॉन्फिगरेशन आरपीटीएफई (PTFE+15%fv) आसन सामग्री म्हणून वापरते. जेव्हा भिन्न माध्यम किंवा तापमान परिस्थितीसाठी भिन्न सामग्री आवश्यक असते तेव्हा इतर सीट किंवा सीलिंग कॉन्फिगरेशनचा विचार केला जाऊ शकतो.

Q5: वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटरसह वाल्व पुरवला जाऊ शकतो?

होय. वाल्व मॅन्युअल ऑपरेशनसाठी कॉन्फिगर केले जाऊ शकते किंवा सुसंगत वायवीय किंवा इलेक्ट्रिक ऍक्युएशनसह पुरवले जाऊ शकते. वाल्व आकार, ऑपरेटिंग टॉर्क, नियंत्रण पद्धत आणि स्थापना आवश्यकतांनुसार ॲक्ट्युएटर निवडीची पुष्टी केली पाहिजे.

Q6: कोटेशनची विनंती करताना कोणती माहिती दिली पाहिजे?

उपयुक्त माहितीमध्ये व्हॉल्व्हचा आकार, दाब वर्ग, मध्यम, ऑपरेटिंग प्रेशर, तापमान, शरीराचे साहित्य, आसन सामग्री, फ्लँज आवश्यकता, कार्यपद्धती, ॲक्ट्युएटर वैशिष्ट्ये, प्रमाण आणि कोणतीही आवश्यक रेखाचित्रे किंवा तांत्रिक मानके समाविष्ट आहेत.

Q7: तांत्रिक रेखाचित्रे आणि साहित्य दस्तऐवज प्रदान केले जाऊ शकतात?

होय. व्हॉल्व्ह कॉन्फिगरेशन आणि प्रकल्पाच्या आवश्यकतांनुसार उत्पादन रेखाचित्रे, मितीय माहिती, सामग्री तपशील, तपासणी रेकॉर्ड आणि इतर लागू तांत्रिक दस्तऐवज प्रदान केले जाऊ शकतात.
