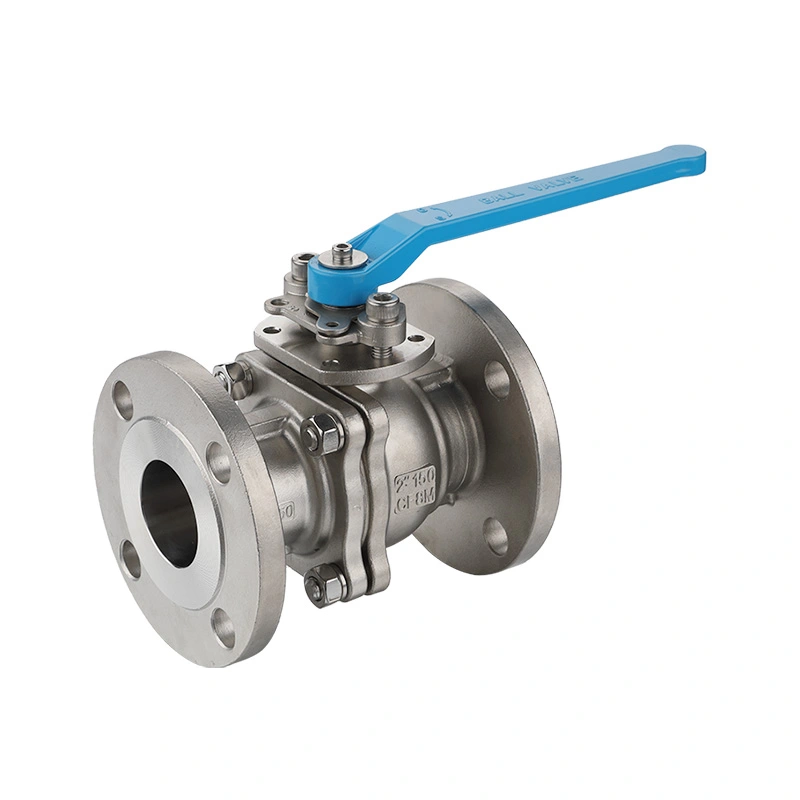

ANSI 150LB स्टेनलेस स्टील फ्लँगेड बॉल व्हॉल्व्ह

Shangtai ANSI 150LB स्टेनलेस स्टील फ्लँज्ड बॉल व्हॉल्व्ह कठोरपणे ANSI B16.34 आणि API 608 मानकांनुसार डिझाइन केलेले आणि तयार केले आहे. अँटी-ब्लोआउट स्टेम आणि प्रोफेशनल अँटी-स्टॅटिक स्ट्रक्चरसह वैशिष्ट्यीकृत, हे अतिदाबाखाली स्टेम इजेक्शनला प्रभावीपणे प्रतिबंधित करते आणि स्थिर स्पार्कचे धोके दूर करते.

चौकशी पाठवा

उत्पादन वर्णन

ANSI 150LB स्टेनलेस स्टील फ्लँज्ड बॉल व्हॉल्व्ह हा फ्लँग एंड कनेक्शनसह स्टेनलेस स्टील बॉल व्हॉल्व्ह आहे, जो ASME क्लास 150 प्रेशर क्लास वापरून पाइपिंग सिस्टमसाठी डिझाइन केलेला आहे. हे सुसंगत द्रवपदार्थांचा प्रवाह सुरू करण्यासाठी किंवा थांबवण्यासाठी चतुर्थांश-टर्न फिरणारा चेंडू वापरते आणि सामान्यतः औद्योगिक पाइपिंग सिस्टममध्ये चालू/बंद अलगावसाठी वापरले जाते.

ANSI 150LB ASME वर्ग 150 दाब वर्गाचा संदर्भ देते. वास्तविक स्वीकार्य कामकाजाचा दाब वाल्व आकार, सामग्री, ऑपरेटिंग तापमान आणि लागू दबाव-तापमान रेटिंगवर अवलंबून असतो. स्टेनलेस स्टीलचे बांधकाम गंज-प्रतिरोधक वाल्व बॉडी प्रदान करते आणि अनुप्रयोगानुसार 304 किंवा 316 स्टेनलेस स्टील सारख्या सामग्रीसह निर्दिष्ट केले जाऊ शकते.

फ्लॅन्ग्ड कनेक्शनमुळे झडप थेट पाइपलाइन फ्लँजशी जुळवता येते, औद्योगिक पाइपिंग सिस्टमसाठी व्यावहारिक कनेक्शन पद्धत प्रदान करते आणि भविष्यातील तपासणी किंवा देखभाल सुलभ करते. बॉल व्हॉल्व्ह यंत्रणा पाइपलाइन उघडण्यासाठी आणि बंद करण्यासाठी द्रुत क्वॉर्टर-टर्न ऑपरेशन प्रदान करते.

मुख्य परिमाणे

आकार	1/2 इंच - 8 इंच
दबाव वर्ग	CL150
कनेक्शन समाप्त करा	बाहेरील कडा
कमाल दबाव	285PSI
डिझाइन आणि उत्पादन मानके	ASME B16.34
चाचणी आणि तपासणी	API598
बाहेरील कडा परिमाणे आणि बोल्ट भोक तपशील	ASME B16.50
दाब-तापमान रेटिंग	ASME B16.34
कनेक्शन संपते	आरएफ Flanged
तापमान श्रेणी	-25℃~150℃
शरीर साहित्य	ASTM A351 CF8M（316）
बॉल साहित्य	ASTM A182 F316
स्टेम साहित्य	ASTM A182 F316
आसन साहित्य	RPTFE(PTFE+15%fv)
पर्याय	इतर साहित्य विनंतीनुसार उपलब्ध आहेत.

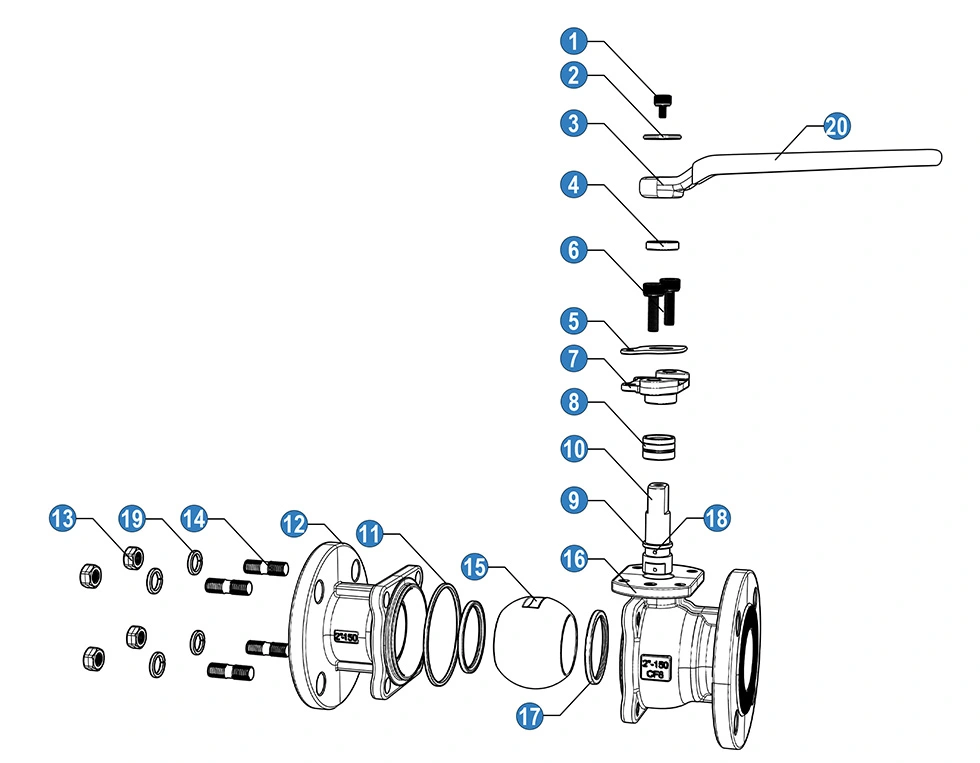

ANSI 150LB Stainless Steel Flanged Ball Valve

नाही	नाव	साहित्य
1	बोल्ट	SS 304
2	वॉशर	SS 304
3	हाताळा	कास्ट ॲल्युमिनियम
4	राखून ठेवणारी अंगठी	एस.एस
5	अभिमुखता पॅच	SS 304
6	बोल्ट	SS 304
7	ग्रंथी	SS 304
8	स्टेम पॅकिंग	PTFE
9	घर्षण रिंग	PTFE
10	स्टेम	SS 304
11	गॅस्केट	PTFE
12	टोपी	SS 304(CF8)
13	नट	SS 304
14	स्टड बोल्ट	SS 304
15	चेंडू	SS 304
16	शरीर	SS 304(CF8)
17	बॉल सीट	RPTFE
18	अँटिस्टॅटिक डिव्हाइस.	SS 304
19	स्प्रिंग वॉशर	SS 304
20	स्लीव्ह हाताळा	पीव्हीसी

ANSI 150LB Stainless Steel Flanged Ball Valve

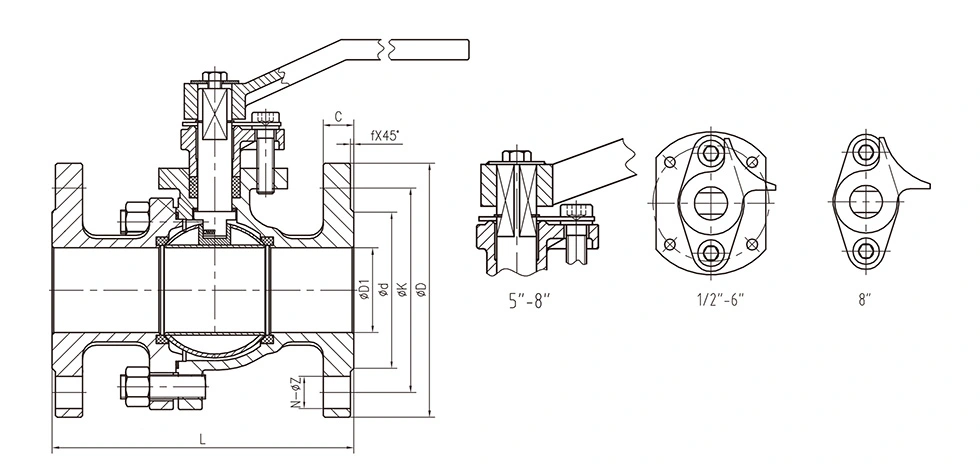

सामान्य परिमाणे:

नाही	आकार	D1	d	K	D	C	f	N-ΦZ
S063-04	१/२"	15	34.9	60.3	90	10	2	4-16
S063-05	३/४"	20	42.9	69.9	100	10.9	2	4-16
S063-06	1"	25	50.8	79.4	110	11.6	2	4-16
S063-07	11/4"	32	63.5	88.9	115	13.2	2	4-16
S063-08	11/2"	38	73	98.4	125	14.7	2	4-16
S063-09	2"	50	92.1	120.7	150	16.3	2	4-19
S063-10	21/2"	65	104.8	139.7	180	17.9	2	4-19
S063-11	३"	80	127	152.4	190	19.5	2	4-19
S063-12	४"	100	157.2	190.5	230	24.3	2	8-19
S063-13	५"	125	185.7	215.9	255	24.3	2	8-22
S063-14	६"	150	215.9	241.3	280	25.9	2	8-22
S063-15	8"	200	269.9	298.5	345	29	2	8-22

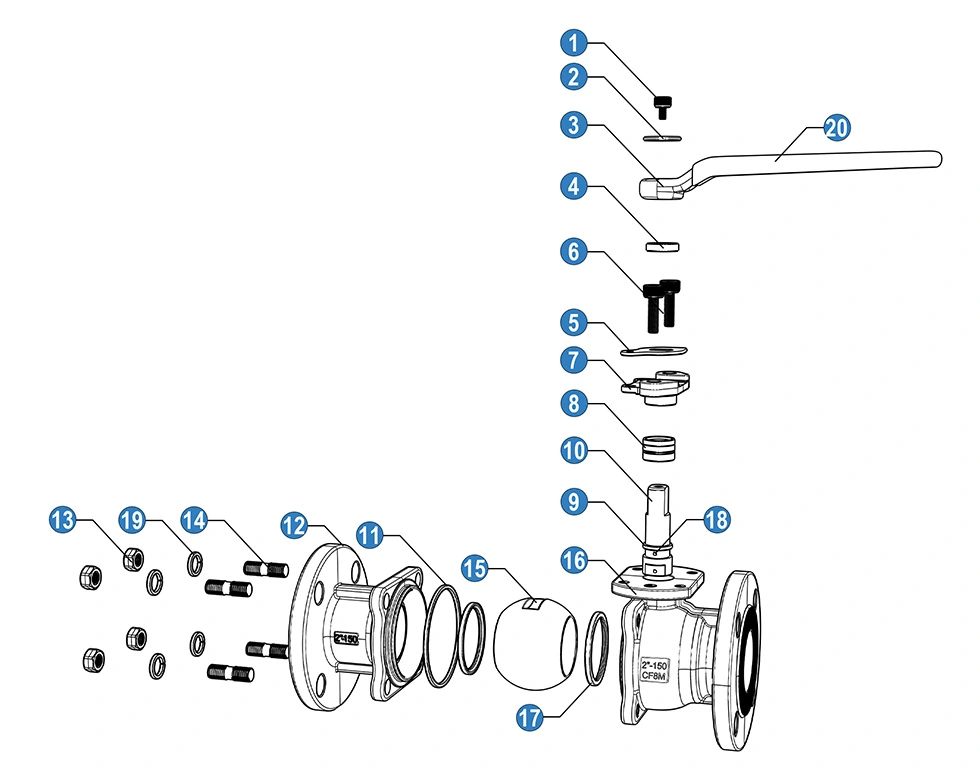

ANSI 150LB Stainless Steel Flanged Ball Valve

नाही	नाव	साहित्य
1	बोल्ट	SS 304
2	वॉशर	SS 304
3	हाताळा	कास्ट ॲल्युमिनियम
4	राखून ठेवणारी अंगठी	एस.एस
5	अभिमुखता पॅच	SS 304
6	बोल्ट	SS 304
7	ग्रंथी	SS 304
8	स्टेम पॅकिंग	PTFE
9	घर्षण रिंग	PTFE
10	स्टेम	SS 304
11	गॅस्केट	PTFE
12	टोपी	SS 316 (CF8M)
13	नट	SS 304
14	स्टड बोल्ट	SS 304
15	चेंडू	SS 316
16	शरीर	SS 316(CF8M)
17	बॉल सीट	RPTFE
18	अँटिस्टॅटिक डिव्हाइस.	SS 316
19	स्प्रिंग वॉशर	SS 304
20	स्लीव्ह हाताळा	पीव्हीसी

उद्योग अनुप्रयोग

आमची ANSI 150LB स्टेनलेस स्टील फ्लँज्ड बॉल व्हॉल्व्ह एक अद्वितीय तीन-स्टेज स्टेम सीलिंग प्रणाली स्वीकारते, यासाठी अनुकूलित उच्च-चक्र ऑपरेशन, दाब चढउतार आणि वायू मध्यम कार्य परिस्थिती. हे शून्य-गळती स्थिरता वितरीत करते आणि वैविध्यपूर्ण औद्योगिक द्रव प्रणालींसाठी थकवा विरोधी उत्कृष्ट कामगिरी:

पेट्रोलियम आणि रासायनिक उद्योग

प्रक्रिया पाइपलाइन, शाखा ओळी आणि हलके इंधन गॅस ट्रांसमिशनसाठी योग्य. मल्टी-स्टेज स्टेम विश्वसनीयपणे सील चढ-उतार दबावाखाली ज्वलनशील आणि स्फोटक माध्यमांची गळती रोखते.

विशेष गॅस प्रणाली

नायट्रोजन, ऑक्सिजन, हायड्रोजन आणि कॉम्प्रेस्ड एअरच्या उच्च-दाब लूपसाठी आदर्श, लेसर कटिंग गॅसमध्ये मोठ्या प्रमाणावर वापरले जाते पुरवठा, गॅस स्टेशन आणि वारंवार स्टार्ट-स्टॉप गॅस पाइपलाइन.

पॉवर आणि थर्मल अभियांत्रिकी

वनस्पती उपयुक्तता पाइपलाइन आणि सहायक द्रवपदार्थ ओळी लागू. हे अल्टरनेटिंगमुळे होणारे सील वृद्धत्वाचा प्रतिकार करते तापमान आणि दाब, दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करणे.

फार्मास्युटिकल आणि फाइन केमिकल उद्योग

संक्षारक आणि शुद्ध प्रक्रिया द्रवांसाठी घट्ट अलगाव प्रदान करते. द्विदिशात्मक सीलिंग डिझाइन मध्यम टाळते गळती आणि बाह्य दूषितता, उच्च सुरक्षा आणि स्वच्छता मानकांची पूर्तता.

सामान्य औद्योगिक आणि हायड्रोलिक प्रणाली

दाब चाचणी बेंच आणि स्वयंचलित द्रव उपकरणांसाठी योग्य. उत्कृष्ट अँटी-थकवा कार्यक्षमता अनुकूल करते वारंवार स्विचिंग आणि नाडी दाब कार्यरत परिस्थिती.

शांगताई का निवडायची?

अनन्य 3-स्टेज स्टेम सीलिंग सिस्टम

पिरामिडल सेल्फ-टाइटनिंग प्रायमरी सील, व्हिटन ओ-रिंग सेकंडरी सील आणि बेलेविले स्प्रिंग-लोडेड व्ही-रिंगसह सुसज्ज तृतीयक सील. त्याची स्वत: ची वाढणारी सीलिंग कार्यक्षमता पोशाख आणि थर्मल विकृतीची भरपाई करते, स्टेम काढून टाकते दीर्घकालीन हाय-सायकल ऑपरेशन दरम्यान गळती.

दुहेरी-दिशात्मक संरक्षण संरचना

अपग्रेड केलेली सीलिंग प्रणाली अंतर्गत मध्यम गळती रोखते आणि बाहेरील धूळ, ओलावा आणि अशुद्धता रोखते. वाल्वमध्ये प्रवेश करणे, प्रभावीपणे सेवा आयुष्य वाढवणे आणि देखभाल खर्च कमी करणे.

प्रमाणित अमेरिकन मानक उत्पादन

API 608 / ISO 17292, ASME B16.34 आणि API 598 नुसार उत्पादित आणि चाचणी केली. ASME B16.5 (फ्लँज) आणि ASME सह सुसंगत B16.10 (फेस-टू-फेस) मानके, जागतिक औद्योगिक प्रकल्पांशी पूर्ण सुसंगतता सुनिश्चित करणे.

थकवा विरोधी आणि सुरक्षित रचना

प्रबलित वाल्व्ह बॉडी नाडीचा दाब आणि तीव्र दाबाचे धक्के विकृतीशिवाय सहन करते. अंगभूत अँटी-ब्लोआउट स्टेम संरचना अतिदाब सुरक्षितता धोके दूर करते.

स्टॅटिक-कंडक्टिव्ह अँटी-स्टॅटिक डिझाइन

एका व्यावसायिक अँटी-स्टॅटिक स्ट्रक्चरसह येते जी सतत घर्षणाने निर्माण होणारी स्थिर वीज चालवते मध्यम आणि अंतर्गत भाग दरम्यान. हे स्थिर संचय आणि स्पार्क जोखीम टाळते, सुरक्षित ऑपरेशन सुनिश्चित करते ज्वलनशील, स्फोटक आणि वायू मध्यम पाइपलाइन, औद्योगिक सुरक्षा वैशिष्ट्यांचे पालन.

कमी देखभाल आणि खर्च-प्रभावी

उत्कृष्ट अँटी-थकवा कार्यप्रदर्शनासह वारंवार स्विचिंग परिस्थितींसाठी ऑप्टिमाइझ केलेले. हे उपकरणे डाउनटाइम कमी करते आणि बदलण्याची वारंवारता, सामान्य सिंगल-सील वाल्व्हच्या तुलनेत दीर्घकालीन ऑपरेटिंग खर्चात कपात.

अनन्य सेवा समर्थन

लेसर सानुकूलित लोगो आणि पॅकेजिंग डिझाइनला समर्थन द्या

OEM/ODM सेवा प्रदान करा

कारखाना सोडण्यापूर्वी पूर्ण तपासणी केली जाते, गुणवत्ता तपासणी अहवाल जोडला जातो

पर्यायी अतिरिक्त सेवा जसे की टक्कर संरक्षण आणि समुद्री मालवाहतूक प्रबलित पॅकेजिंग

वारंवार विचारले जाणारे प्रश्न

1. ANSI 150LB चा स्टेनलेस स्टीलच्या फ्लँज्ड बॉल व्हॉल्व्हसाठी काय अर्थ होतो?

ANSI 150LB हा ASME क्लास 150 प्रेशर क्लासचा संदर्भ आहे जो वाल्व आणि त्याच्या फ्लँग कनेक्शनसाठी वापरला जातो. वास्तविक स्वीकार्य कामकाजाचा दाब वाल्व आकार, सामग्री, ऑपरेटिंग तापमान आणि लागू दबाव-तापमान रेटिंगवर अवलंबून असतो.

2. या बॉल व्हॉल्व्हसाठी कोणते फ्लँज मानक उपलब्ध आहेत?

पाइपलाइन प्रणाली आणि प्रकल्पाच्या आवश्यकतांनुसार फ्लँज मानकांची निवड केली जाऊ शकते. सामान्य कॉन्फिगरेशनमध्ये ASME B16.5 फ्लँजचा समावेश असू शकतो, तर विशिष्ट अनुप्रयोगांसाठी इतर फ्लँज मानकांचा विचार केला जाऊ शकतो.

3. वाल्वसाठी कोणती स्टेनलेस स्टील सामग्री वापरली जाऊ शकते?

सामान्य बॉडी मटेरियलमध्ये 304 आणि 316 स्टेनलेस स्टीलचा समावेश होतो, ज्यामध्ये कार्यरत माध्यम, तापमान, दाब आणि गंज परिस्थितीनुसार विशिष्ट श्रेणी निवडली जाते. विनंतीनुसार इतर साहित्य संयोजन उपलब्ध असू शकतात.

4. ANSI 150LB स्टेनलेस स्टील फ्लँज्ड बॉल व्हॉल्व्ह कोणते माध्यम हाताळू शकते?

वाल्व्हचा वापर पाणी, तेल, वायू आणि इतर सुसंगत औद्योगिक द्रवपदार्थांसाठी केला जाऊ शकतो. व्हॉल्व्ह बॉडी, बॉल, सीट आणि सीलिंग सामग्रीची निवड रासायनिक सुसंगतता, दाब आणि वास्तविक माध्यमाच्या तापमानानुसार केली पाहिजे.

5. हा फ्लँग्ड बॉल व्हॉल्व्ह उच्च-तापमान सेवेसाठी योग्य आहे का?

लागू तापमान श्रेणी वाल्व सामग्री, आसन सामग्री आणि दाब-तापमान रेटिंगवर अवलंबून असते. कॉन्फिगरेशन इच्छित सेवा परिस्थितीसाठी योग्य आहे याची खात्री करण्यासाठी वाल्व निवडताना वास्तविक ऑपरेटिंग तापमानाची पुष्टी केली पाहिजे.

6. वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटरसह वाल्व पुरवला जाऊ शकतो का?

होय. फ्लँग्ड बॉल व्हॉल्व्ह व्हॉल्व्ह आकार, आवश्यक ऑपरेटिंग टॉर्क आणि नियंत्रण प्रणालीनुसार मॅन्युअल, वायवीय किंवा इलेक्ट्रिक ऑपरेशनसाठी कॉन्फिगर केले जाऊ शकते. ॲक्ट्युएटर वाल्व आणि वास्तविक ऑपरेटिंग परिस्थितीशी योग्यरित्या जुळले पाहिजे.

7. योग्य flanged बॉल वाल्व निवडण्यासाठी कोणती माहिती आवश्यक आहे?

मुख्य निवड माहितीमध्ये नाममात्र वाल्व आकार, दाब वर्ग, फ्लँज मानक, कार्य माध्यम, ऑपरेटिंग दबाव, तापमान, आवश्यक सामग्री आणि कार्य पद्धत समाविष्ट आहे. पाइपलाइन रेखाचित्रे किंवा अनुप्रयोग तपशील देखील योग्य कॉन्फिगरेशन निर्धारित करण्यात मदत करू शकतात.

8. स्टेनलेस स्टील फ्लँज्ड बॉल व्हॉल्व्ह सानुकूलित केले जाऊ शकते?

होय. मटेरियल ग्रेड, फ्लँज स्पेसिफिकेशन्स, सीट आणि सीलिंग मटेरियल, व्हॉल्व्ह ऑपरेशन आणि इतर कॉन्फिगरेशन तपशील प्रकल्पाच्या गरजेनुसार निवडले जाऊ शकतात. उत्पादनापूर्वी रेखाचित्रे किंवा तांत्रिक वैशिष्ट्यांचे पुनरावलोकन केले जाऊ शकते.
