2PC बॉल वाल्व्ह

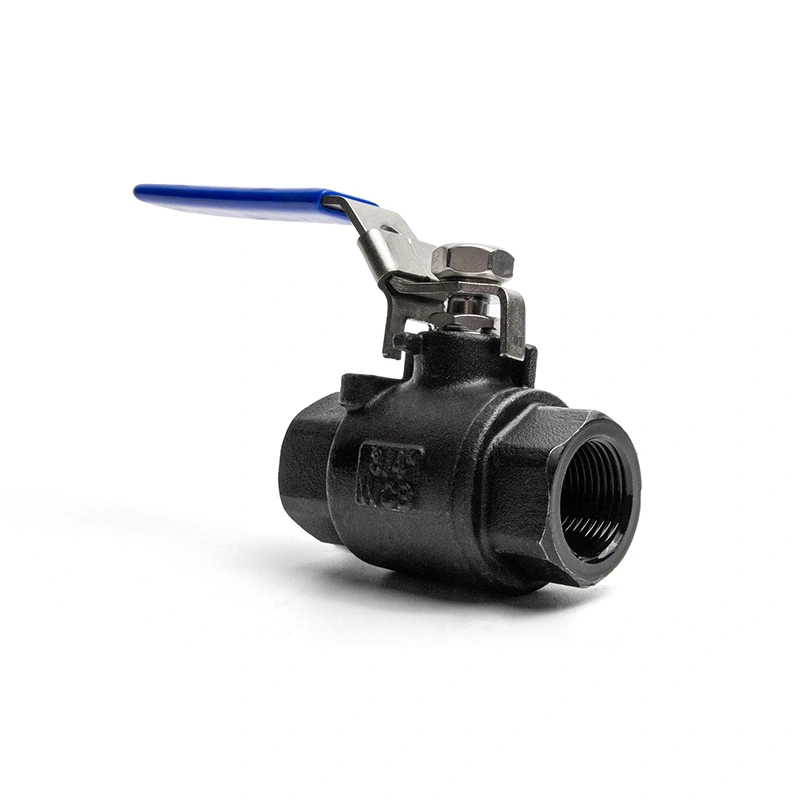

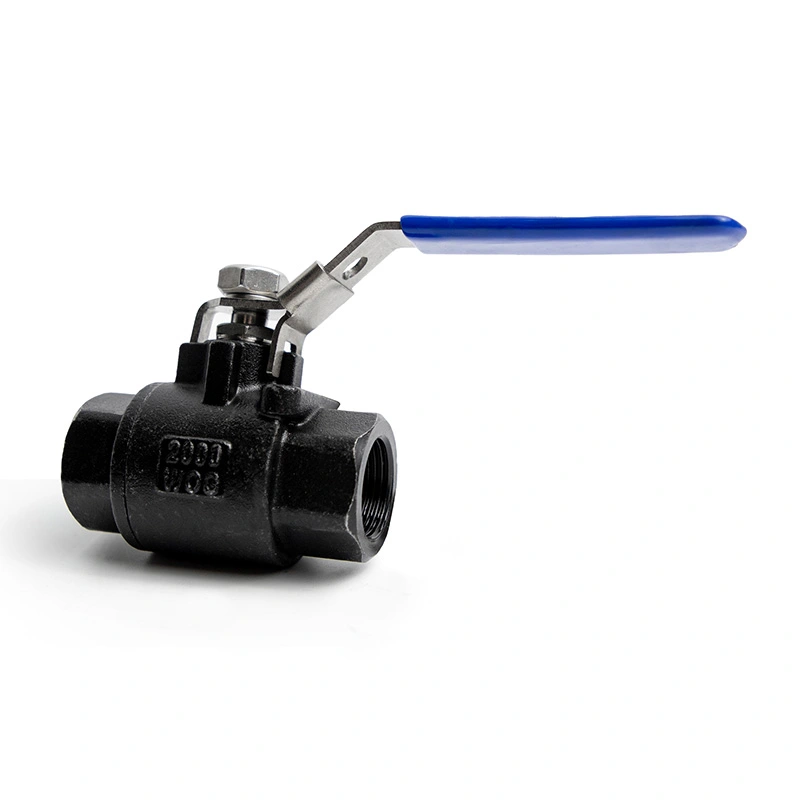

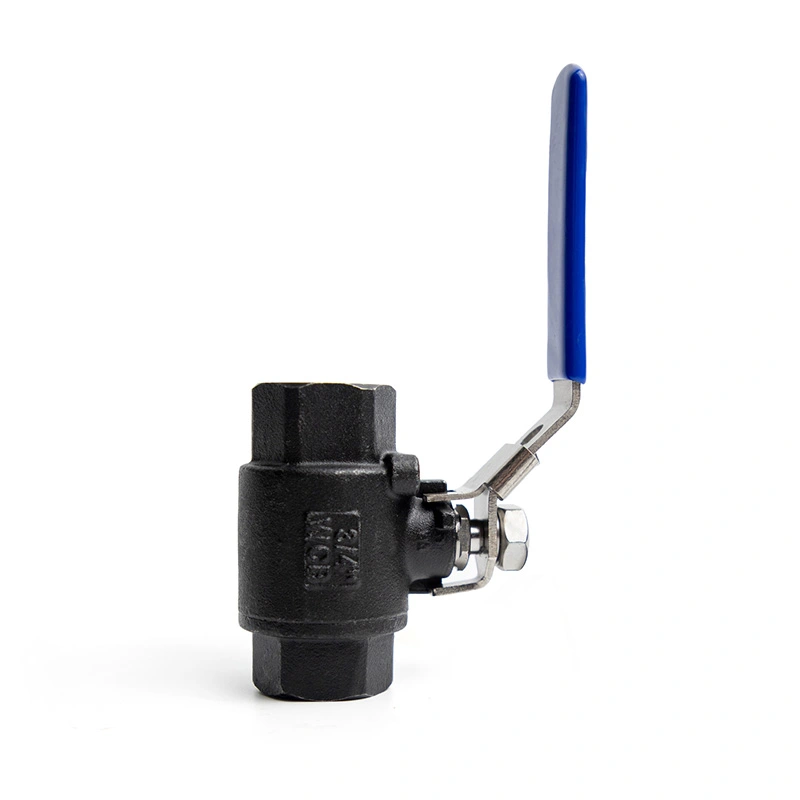

लॉकिंग डिव्हाइससह 2PC कार्बन स्टील बॉल वाल्व 2000WOG
शांगताई व्हॉल्व्ह 1975 PSI पर्यंत औद्योगिक शट-ऑफ सेवेसाठी लॉकिंग डिव्हाइससह 2PC कार्बन स्टील बॉल व्हॉल्व्ह 2000WOG पुरवते. त्याचे टू-पीस बॉडी सील बदलण्याची सुविधा देते, तर लॉकिंग हँडल अपघाती ऑपरेशन टाळण्यास मदत करते. फॅक्टरी किंमत, मोठ्या प्रमाणात ऑर्डर, कोटेशन आणि OEM आवश्यकता वैशिष्ट्यांवर आधारित उपलब्ध आहेत.
लॉकिंग डिव्हाइससह शांगताई 2पीसी कार्बन स्टील बॉल वाल्व 2000WOG मध्ये विश्वसनीय चालू/बंद नियंत्रणासाठी डिझाइन केलेले आहे उच्च-दाब औद्योगिक पाइपलाइन. 1975 PSI पर्यंतच्या दाब क्षमतेसह, हा झडप यासाठी योग्य आहे शॉक नसलेल्या परिस्थितीत पाणी, तेल, वायू, संकुचित हवा आणि सुसंगत औद्योगिक द्रवपदार्थांची मागणी.
टू-पीस बॉडी स्ट्रक्चर अनेक एक-पीस डिझाईन्सपेक्षा व्हॉल्व्हला अधिक सेवायोग्य बनवते. जेव्हा देखभाल असते आवश्यक, वाल्व अधिक सोयीस्करपणे वेगळे केले जाऊ शकते, ज्यामुळे जागा बदलणे आणि सीलिंग घटक सेवा आयुष्य वाढवा आणि बदलण्याची किंमत कमी करा.
सातत्यपूर्ण गुणवत्तेची खात्री करण्यासाठी, कच्च्या शरीरापासून रिक्त स्थानापर्यंत चार गुणवत्ता नियंत्रण टप्प्यांद्वारे वाल्वची तपासणी केली जाते. तयार उत्पादन:
रॉ बॉडी रिक्त तपासणी - देखावा, परिमाणे आणि भौतिक स्थिती तपासते.
मशीनिंग तपासणी - थ्रेड्स, सीलिंग पृष्ठभाग, बोअरची अचूकता आणि मुख्य परिमाणे सत्यापित करते.
असेंबली तपासणी - बॉल, सीट्स, स्टेम, सीलिंग रिंग, हँडल आणि लॉकिंग डिव्हाइस तपासते.
अंतिम तपासणी - दबाव चाचणी, गळती चाचणी, ऑपरेशन चाचणी, चिन्हांकन आणि पॅकेजिंग तपासणी समाविष्ट करते.
ही कठोर गुणवत्ता प्रक्रिया उत्पादनाची सातत्य सुधारण्यास, सदोष दर कमी करण्यास आणि अधिक विश्वासार्ह वितरण करण्यात मदत करते औद्योगिक ग्राहकांसाठी झडपा.
| मुख्य परिमाणे | 1/4 इंच - 6 इंच |
| दबाव वर्ग | CL800 |
| धागा मानक | एनपीटी, बसपा |
| कमाल दबाव | 1975PSI |
| डिझाइन आणि उत्पादन मानके | ISO17292/API608 |
| चाचणी आणि तपासणी | API598 |
| दाब-तापमान रेटिंग | ASME B16.34 |
| तापमान श्रेणी | -25℃~150℃ |
| शरीर साहित्य | कार्बन स्टील |
| बॉल साहित्य | ASTM A182 F304 |
| स्टेम साहित्य | ASTM A182 F304 |
| आसन साहित्य | RPTFE(PTFE+15%fv) |
| पर्याय | इतर साहित्य विनंतीनुसार उपलब्ध आहेत. |

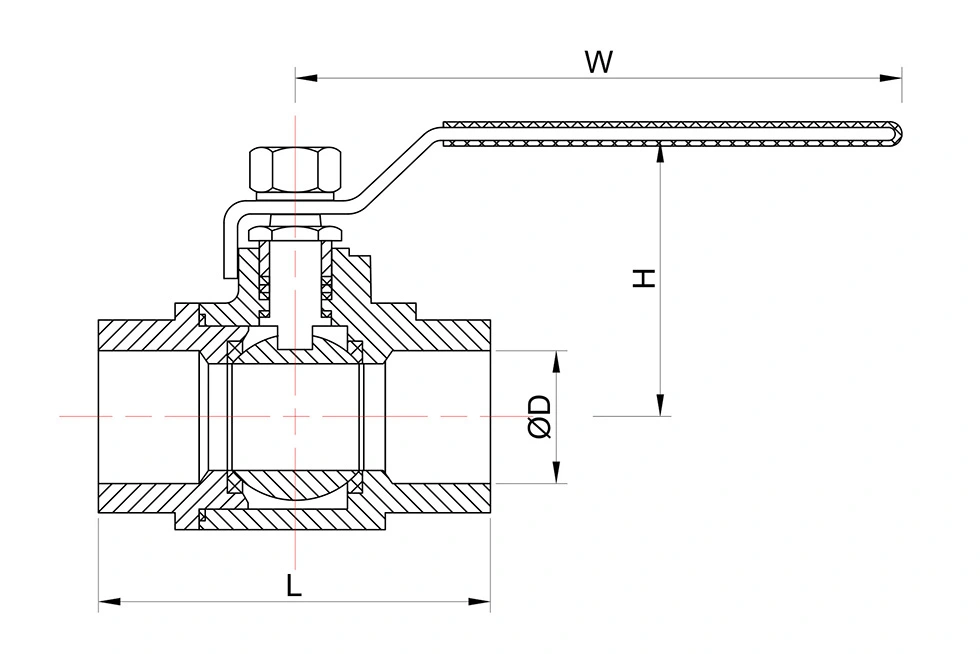

| SIZE | 1/4" | १/२" | ३/८" | ३/४" | 1" | 1 १/२" | 2" |
| d | 10 | 15 | 10 | 20 | 25 | 38 | 48 |
| L±1.6 | 66 | 75.5 | 66 | 80.5 | 90 | 120.5 | 139 |
| H | 47 | 63.5 | 43 | 67.5 | 77.5 | 87.5 | 109 |
| W | 102 | 114 | 103 | 128 | 140 | 173 | 224 |

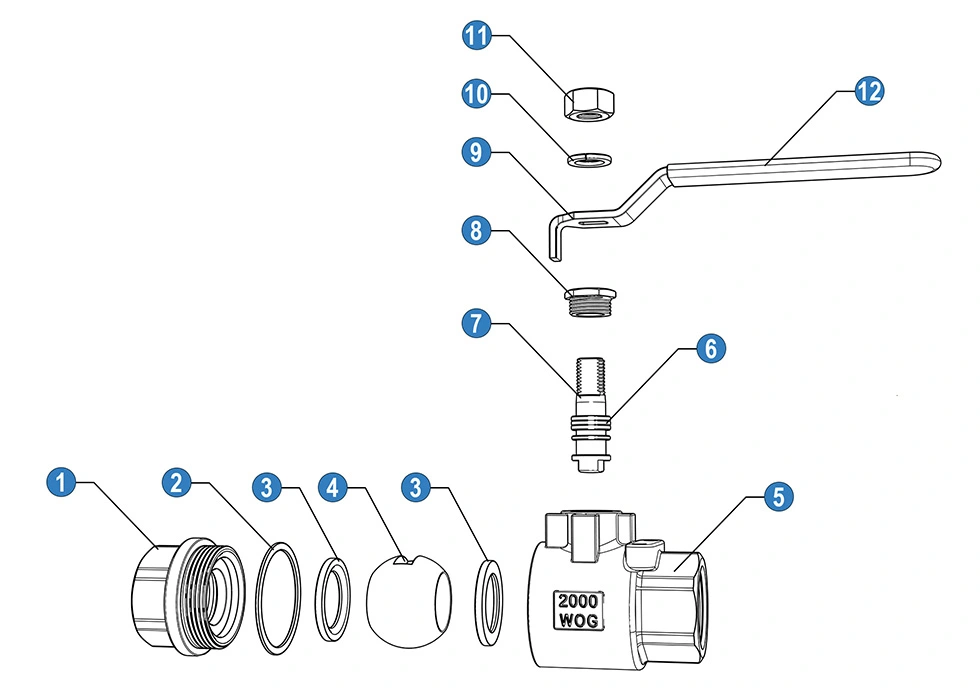

| नाही | नाव | साहित्य | ||
| 1 | CAP | कार्बन स्टील | ||
| 2 | गॅस्केट | PTFE | ||
| 3 | बॉल सीट | PTFE | ||
| 4 | चेंडू | SS201 | SS304 | SS316 |
| 5 | शरीर | कार्बन स्टील | ||
| 6 | स्टेम पॅकिंग | PTFE | ||
| 7 | स्टेम | SS 201 | SS 304 | SS 316 |
| 8 | ग्रंथी | SS 201 | SS 304 | SS 316 |
| 9 | हाताळा | एस.एस | ||
| 10 | स्प्रिंग वॉशर | SS201 | ||
| 11 | नट | SS201 | ||
| 12 | कव्हर हाताळा | पीव्हीसी | ||
*N: ANSI B 2.1 NPT नुसार थ्रेड संपतो
*B:थ्रेड BS21 BSP नुसार समाप्त होतो
झडप काम तत्त्व
बॉल व्हॉल्व्ह वाल्व बॉडीच्या आत अचूक-ड्रिल केलेला बॉल फिरवून प्रवाह नियंत्रित करतो.
ओपन पोझिशन
जेव्हा हँडल पाइपलाइनच्या समांतर असते, तेव्हा बॉलमधून छिद्र पाईपसह संरेखित केले जाते. द्रव त्यातून जातो कमी प्रवाह प्रतिरोधक झडप.
बंद स्थिती
जेव्हा हँडल 90 अंश वळते तेव्हा बॉलची घन बाजू प्रवाहाचा मार्ग अवरोधित करते. जागा विरुद्ध दाबा घट्ट शट-ऑफ सील तयार करण्यासाठी बॉल.
लॉकिंग फंक्शन
वाल्व उघडल्यानंतर किंवा बंद केल्यानंतर, लॉकिंग डिव्हाइस हँडलची स्थिती सुरक्षित करू शकते. हे प्रतिबंध करण्यास मदत करते चुकीचे ऑपरेशन, अनधिकृत ऑपरेशन किंवा कंपनामुळे झालेली अपघाती हालचाल.
दोन-तुकडा देखभाल डिझाइन
टू-पीस बॉडी एक-पीस व्हॉल्व्हच्या तुलनेत सहजपणे वेगळे करण्याची परवानगी देते. सीट्स, सील आणि संबंधित सीलिंग भाग जेव्हा आवश्यक असेल तेव्हा तपासणी केली जाऊ शकते किंवा बदलली जाऊ शकते, वाल्वचे कार्य आयुष्य वाढविण्यात मदत करते.
टीप: बॉल व्हॉल्व्ह प्रामुख्याने पूर्णपणे उघडे किंवा पूर्णपणे बंद सेवेसाठी डिझाइन केलेले आहेत. दीर्घकालीन थ्रॉटलिंगची शिफारस केलेली नाही कारण त्यामुळे बॉल आणि जागा खराब होऊ शकतात.
लागू उद्योग आणि कारणे
| उद्योग / अर्ज | हे वाल्व का योग्य आहे |
| तेल आणि वायू प्रणाली | 1975 PSI पर्यंतचे उच्च-दाब रेटिंग ते तेल, वायू आणि इंधन हस्तांतरण लाइनसाठी योग्य बनवते सुसंगत परिस्थिती. लॉक करण्यायोग्य हँडल गंभीर अलगाव बिंदूंवर नियंत्रण ठेवण्यास मदत करते. |
| कॉम्प्रेस्ड एअर आणि गॅस लाइन्स | उच्च-दाब हवा आणि गॅस सिस्टमसाठी द्रुत तिमाही-टर्न शट-ऑफ आणि विश्वसनीय सीलिंग प्रदान करते. द लॉकिंग डिव्हाइस अपघाती ऑपरेशन टाळण्यास मदत करते. |
| हायड्रोलिक आणि स्नेहन प्रणाली | कार्बन स्टील बॉडी आणि उच्च-दाब डिझाइन अनेक तेल-आधारित प्रणालींसाठी योग्य आहेत. दोन तुकडा रचना सुलभ देखभाल आणि सील बदलण्याची परवानगी देते. |
| पेट्रोकेमिकल आणि रिफायनरी युटिलिटी लाईन्स | सुसंगत पाणी, तेल आणि गॅस उपयुक्तता सेवांसाठी योग्य. लॉकिंग फंक्शन सुरक्षित ऑपरेशनला समर्थन देते जटिल वनस्पती वातावरणात. |
| औद्योगिक मशिनरी आणि स्किड-माउंटेड उपकरणे | कॉम्पॅक्ट स्ट्रक्चर, द्रुत ऑपरेशन आणि सेवायोग्य डिझाइन हे OEM उपकरणे, चाचणीसाठी व्यावहारिक बनवते बेंच, कंप्रेसर स्किड्स आणि प्रोसेस मॉड्यूल्स. |
| जल उपचार आणि उच्च दाब पाणी प्रणाली | सुसंगत उच्च-दाब पाण्याच्या ओळींसाठी वापरल्या जाऊ शकतात जेथे विश्वसनीय शट-ऑफ आणि टिकाऊ बांधकाम आवश्यक आहेत. |
| पॉवर प्लांट सहाय्यक प्रणाली | सुसंगत सहाय्यक पाणी, तेल आणि गॅस लाइनसाठी योग्य जेथे उच्च-दाब शट-ऑफ आवश्यक आहे. वापरण्यापूर्वी तापमान आणि मध्यम सुसंगततेची पुष्टी केली पाहिजे. |
| खाणकाम, बांधकाम आणि अवजड उपकरणे | मजबूत कार्बन स्टील बांधकाम आणि लॉक करण्यायोग्य ऑपरेशन कठीण काम वातावरणात उपयुक्त आहेत जेथे अपघाती वाल्व हालचाली टाळणे आवश्यक आहे. |
निवड टीप: कार्बन स्टील मजबूत आणि किफायतशीर आहे, परंतु अत्यंत संक्षारक माध्यमांसाठी ते सर्वोत्तम पर्याय नाही. संक्षारक रसायने किंवा सागरी वातावरणासाठी, स्टेनलेस स्टील किंवा विशेष सामग्री पर्यायांचा विचार केला पाहिजे.
